Zapojeni indukční desky

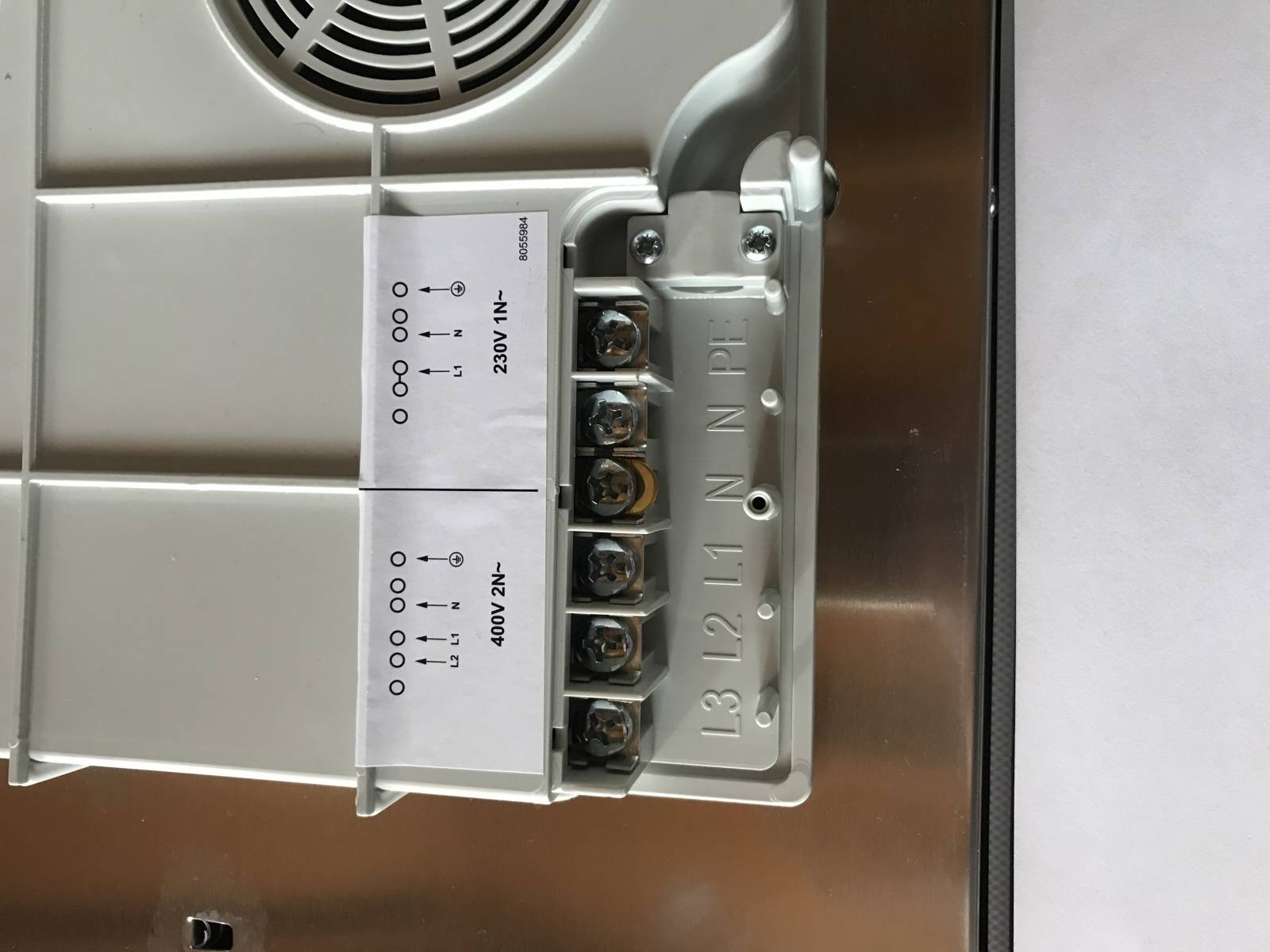

co se stane když ty fáze v desce promíchá? ...nebo proč tak záleží jestli je L1 černý a ne šedý?.. to, že N je modrý a zem žlutozelený chápu..

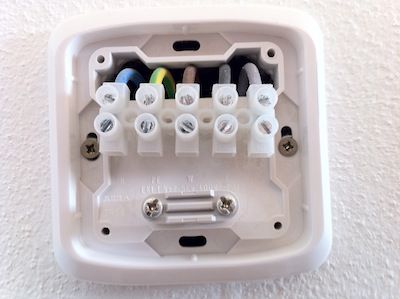

já mám ve zdi nachystanou tuhle variantu viz obrázek..což logicky spojím barvičky s barvičkama a kabel vytáhnu pod desku..nic složitého..ale co se stane když v desce ty fáze dám jinde v rámci L1-L3 netuším

Na pořadí fází záleží jenom tehdy, pokud ve sporáku máte třífázový motor, který by se mohl točit obrázeně. Protože ale žádný třífázový motor ve sporáku nemáte, je jedno, jak si fáze propojíte.

takže tím pádem se z toho stává blbuvzdorná záležitost...za předpokladu, že člověk ví, že modrý je nulák N a žlutozelený PE ..do každé svorky (podle označení) jeden kabel a je vymalovaný

L1 hnědý

L2 černý

N modrý

PE žluto/zelený

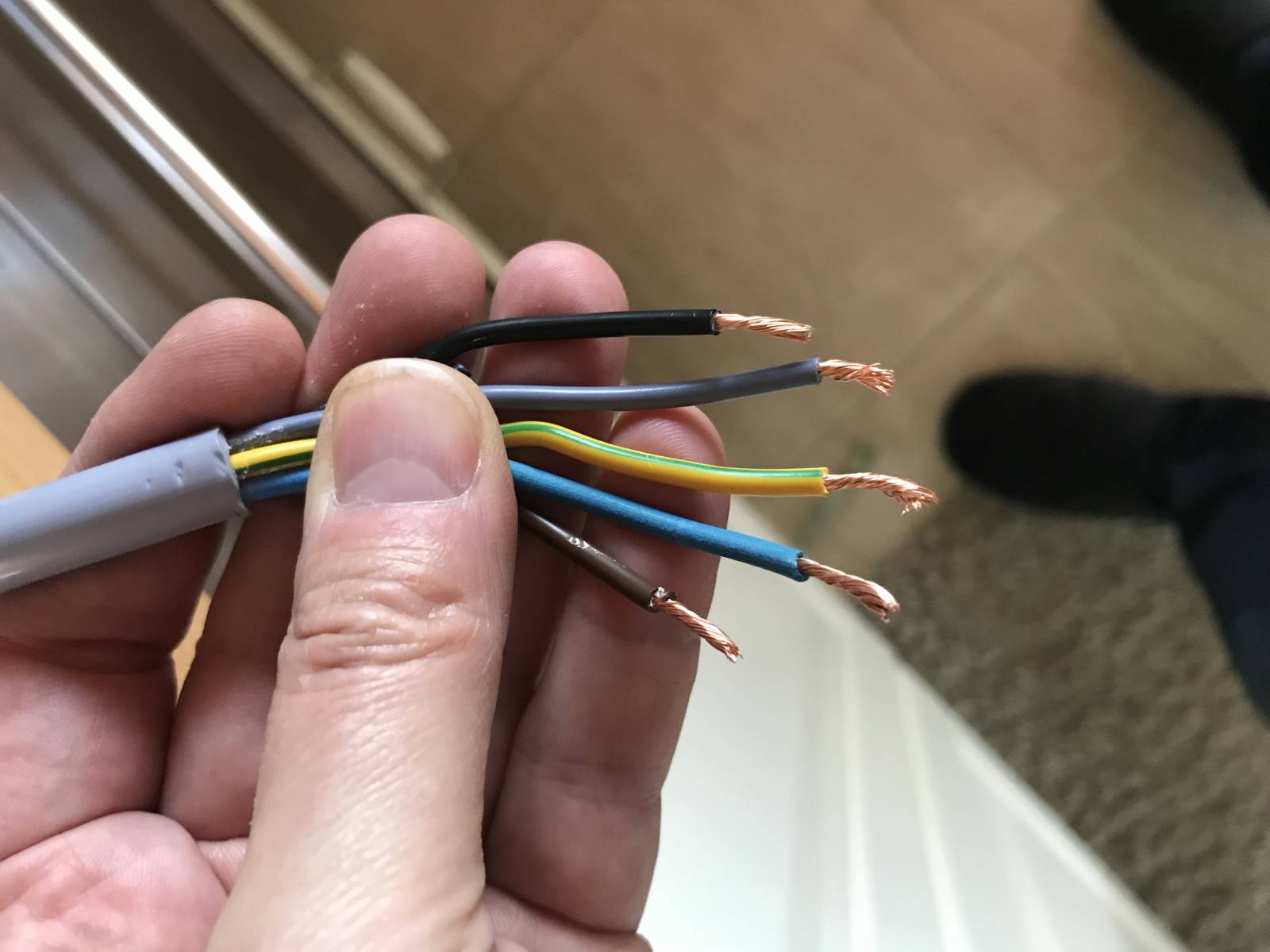

A na slaněné vodiče lisovací dutinky...

proč bych měl dávat nějakou dutinku na koncovku drátu? já co jsem kdy připojoval tak jsem akorát oholil izolaci a zapojil..žádný dutinky jsem nedával..

krtek 66: záleží na tom jestli máte přívod k desce pohyblivý= ze slaněných vodičů, pak dutinka, nebo přívod poddajný= klasickým kabelem s pevným jádrem, pak dutinka netřeba

mam klasický CYKY kabel pod omítkou ve zdi (potřebného průřezu) v elektro krabičce a jistěný ve skříni a na tom to, co jsem dal na fotce...nic víc.. nevím co je poddajný nebo slaněný vodič

prostě svorkovnice s krytem (ABB) www117.abb.com/...

nejde o to co končí v krabičce ale o to, co je mezi krabičkou a deskou. Pohyblivý přívod , mezi zdí a dejkou je z takového kabelu jak jsou prodlužky. Poddajný přívod je mezi krabičlou a deskou z kabelu co je ve zdi. Rozdél v použití typů kabelů je podle toho, jestli se s přívodem hýbe často, nebo jen občas: U desky se bude pohybovat jen v případě potřeby,/oprava/ takže tam nic nerání tomu, aby tam byl kabek co je ve zdi, s náležitou rezervou. Ale pohodlnější je kabel typu prodlužka, tedy kde je vodič z více slabých drátků=slaněný /slářený jako lanko/ a tam pak patřé koncovka =dutinka. Proč to už tu bylo uvedeno

aha..díky za proškolení..zase jsem chytřejší...no já desku ještě nemám takže netuším s čím bude dodána.. předpokládám, že to bude s tím prodlužkovým kabelem..

já předpokládám že bude bez kabelu, tak se to instruktáž může hodit...ale pak tam dej klidně 5x2,5 nepotřebné nezapojíš...

a dal bych tam gumu...nebo silikon... elektro-paloucek.cz/...

jo a k tomu dutinky a na ty jsou zase leště,,stačí jednoduchý

hm..dobrá tedy...tady ty montážní práce mi nevadí...spíš se mi pak nechce řezat ta díra do té krásné nové desky...

tak to mám také za sebou pro plyn, udělal jsem si z kartonu šablonu aby to tam nelítalo zbytečně a nebylo to třeba uchycovat držákama..

Viděl jsem a montoval mnoho desek a žádný kabel k žádne nebyl, prostě se musel koupit, tak jak tady píši kolegové...

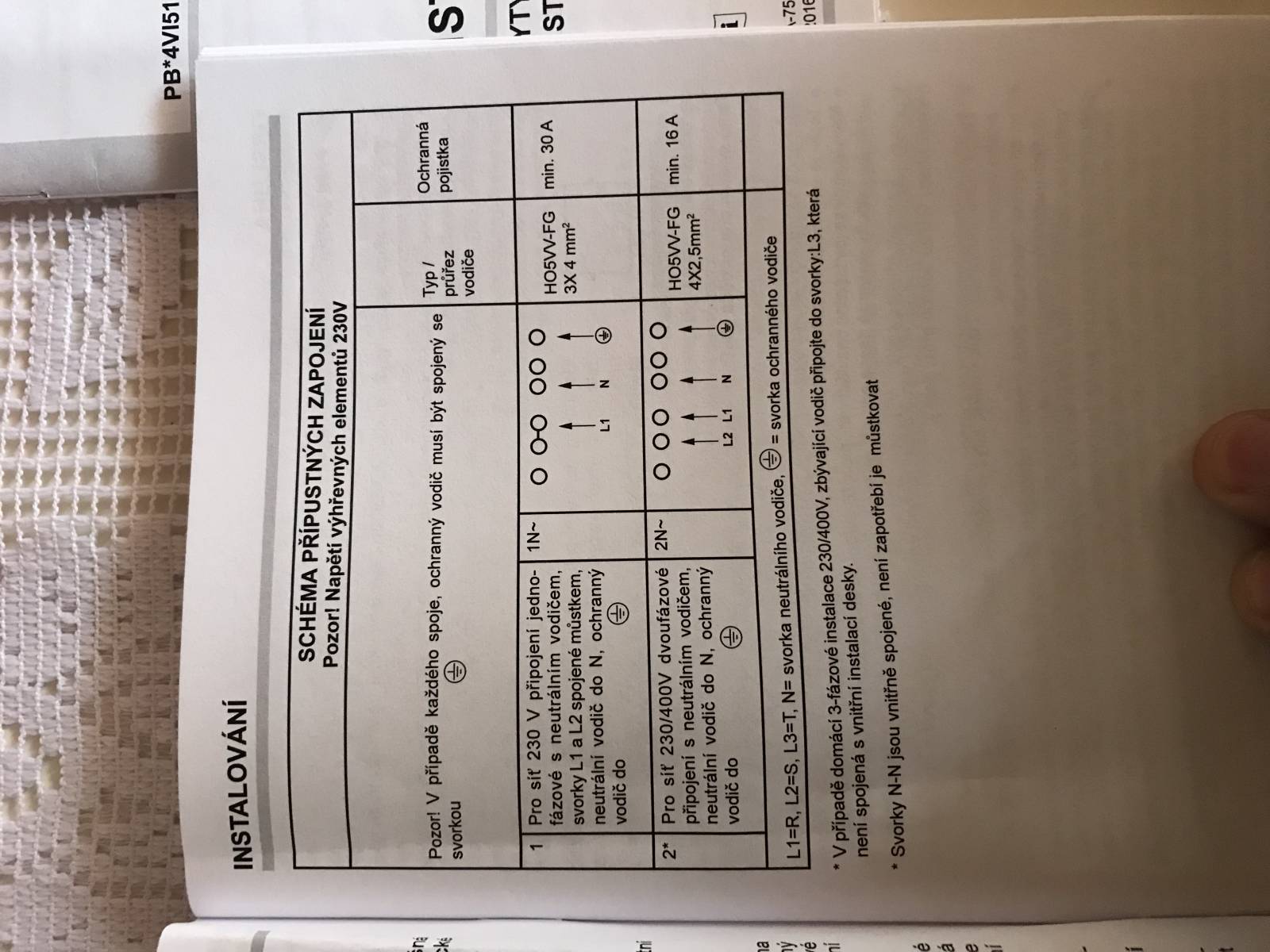

Správně se dneska na slaněné vodiče už nesmějí do svorek ani cínovat... Měla by se použít lisovací dutinka a to v případě pokud vodič nesvírá kleština... To že se to běžně zapojuje bez dutinky ještě neznamená, že je to to úplně ořechové, nic méně to funguje... Jinak samozřejmě trouba je dvoufázová a jak tam píšou v návodu, tak "volnou" fázi lze zneškodnit do svorky L3(T)
