Potřebuji vyměnit tlačítko na obrázku za "modernější". Jsou z něj spínány zářivky na 230V. Tlačítka samotná jsou ovládaná na 24V přes stykač. Poradíte mi jaké jiné "modernější" tlačítko použít?
0x
Co chcete vlastně měnit? Jenom ta tlačítka a krabička zůstane, nebo zlikvidovat krabičku a dát dvě tlačítka? Jak potom budou mechanicky upevněná?
A jestli tomu dobře rozumím, tlačítka spínají 24V pro stykač, ano? Schéma zapojení nebo nějaký podrobnější popis by se nenašly?
Bez zodpovězení těchto otázek neumím odpovědět.
doplněno 19.08.17 21:40:
@heterak: Podle toho schématu to nemůže chodit. I když si tam přimyslím 24V zdroj pro napájení ovládací větve, tak tam pořád chybí minimálně přídržný kontakt na relé, jinak to na mžiková tlačítka nemůže fungovat. Zkusím něco vymyslet, když tak se pak ozvu.
0x
No nevím -byly a jsou vcelku bezporuchové. Ovšem pokud řešíte modernost, tak zkuste zagooglit - ovládací hlavice
Třeba
nebo
atd atd - výrobců je hafo. Jen je třeba řešit to, co je pod tím tlačítkem - zelené mívá spínací jednotku typu NO, ty červené bývají NO. Plus upevňovací desky. Já osobně nejčastěji kupuju Schneider, nebo Eaton

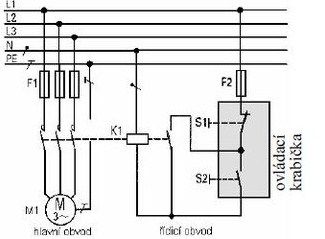

Potřebuju toto tlačítko komplet vyměnit za jiný, nejlépe nějaký normální spínač který vypadá jak normální vypínač. Potřebuji aby to šlo ale zase přes stykač. Zapojení viz obrázek.(L1 jde ale přes trafo na 24V) Místo motoru jsou ale zářivky.
Zapojte stykač bez použití samodržného kontaktu a je vystaráno. Místo výše uvedených tlačítek použíjete klasický vypínače. Při sepnutí stykač sepne a při vypnutí odepne.

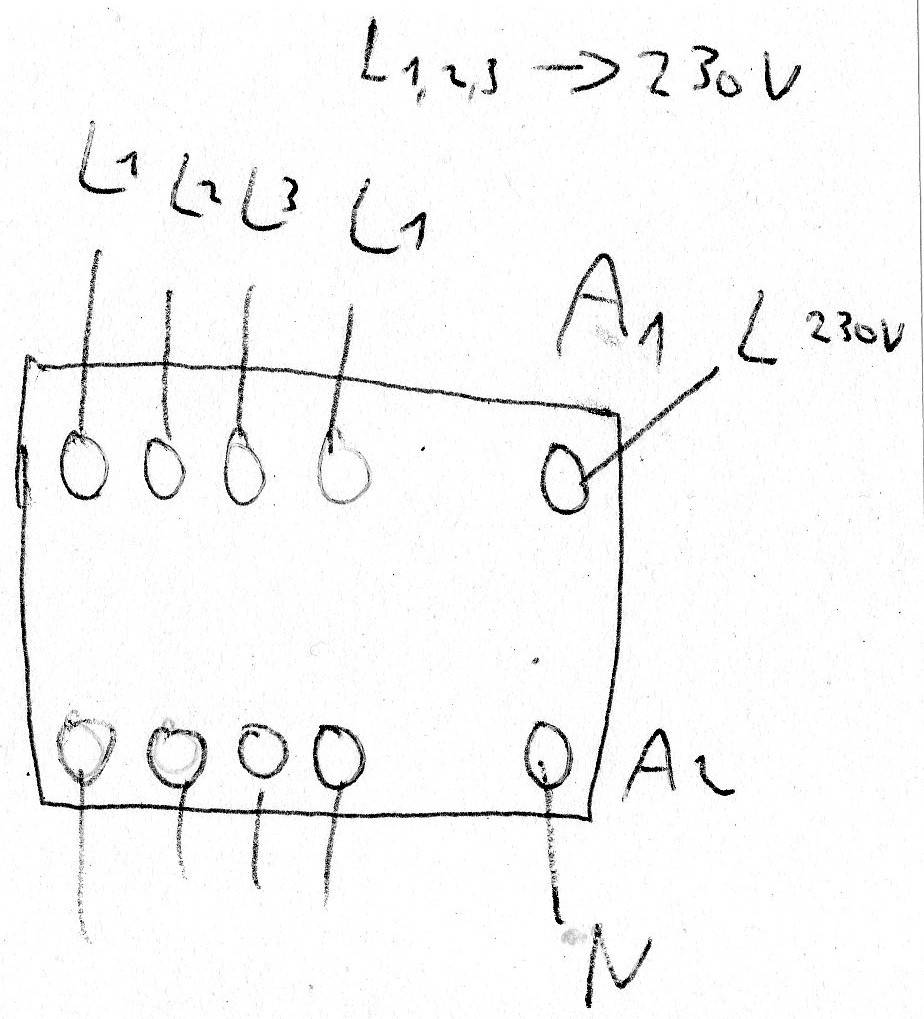

Omlovám se za špatný schéma stykače. Stykač je zapojen viz.obr. Problém je ještě v tom ,že v obvodu je ještě zařazen přepínač " man x O x dal" Když je "man" spínač funguje normálně zeleným zapnu ,červeným vypnu. Když je "O" nefunguje. Když je "dal" tak zapínání zářivek funguje dálkově přes ovladač.
Když zářivky nesvítí na svorce A1 není napětí. Když zářivky svítí na A1 je proti zemi 230V
pokud by jste chtěl klasiku, například u ABB řady swing by se dal použít přepínač 6+6 , koupit dvě tlačítka, použít z nich pružinky a dát je tak aby jedna půlka spínala a druhá půlka rozpínala, ale je to řešení místo za stovku za 300 ...
jakub25 : To je výborný nápad. To mně vůbec nenapadlo. To by aji mohlo fungovat
Dalo by se aji použít ABB řady tango? Pružinky sem nikdy nepředělával,nevím jestli to půjde
Aha chyba,nekouknul jsem pořádně na zapojení,jedno tlačítko musí být rozpínací,to ty na žaluzije nepůjdou.
Spíš než ten žaluziový vypínač bych doporučil tenhle shop.emos.cz/...
Je malý a požadavky splní bez potíží.
doplněno 19.08.17 22:10:
@heterak: Tak to už nepobírám. Bez přesných informací neumím poradit.
0x
Sem si právě myslel jestli neexistuje nějaký vypínač který má prostě vytuněný kontakty,kde je tento vypínač přímo určen jako náhrada za toto dvojtlačítko spínací/rozpínací ,kdy po zmáčknutí vrchní části kolébku dojde k sepnutí stykače a po zmáčknutí spodní části kolébky dojde v vypnutí stykače.
A nebo použít zvonkový tlačítko/spínač řazení 1/0 a pod toto tlačítko do krabice dát nějaké impulsní relé.
Samotný spínač řazení 1/0 je vlastně jako spínací zelené tlačítko.

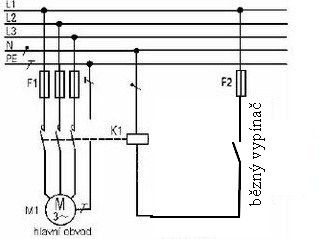

Místo kombinace dvou tlačítek a kontaktu použijete prostě běžný vypínač, kterým třeba doma ovládáte světla, na tom nic není.
