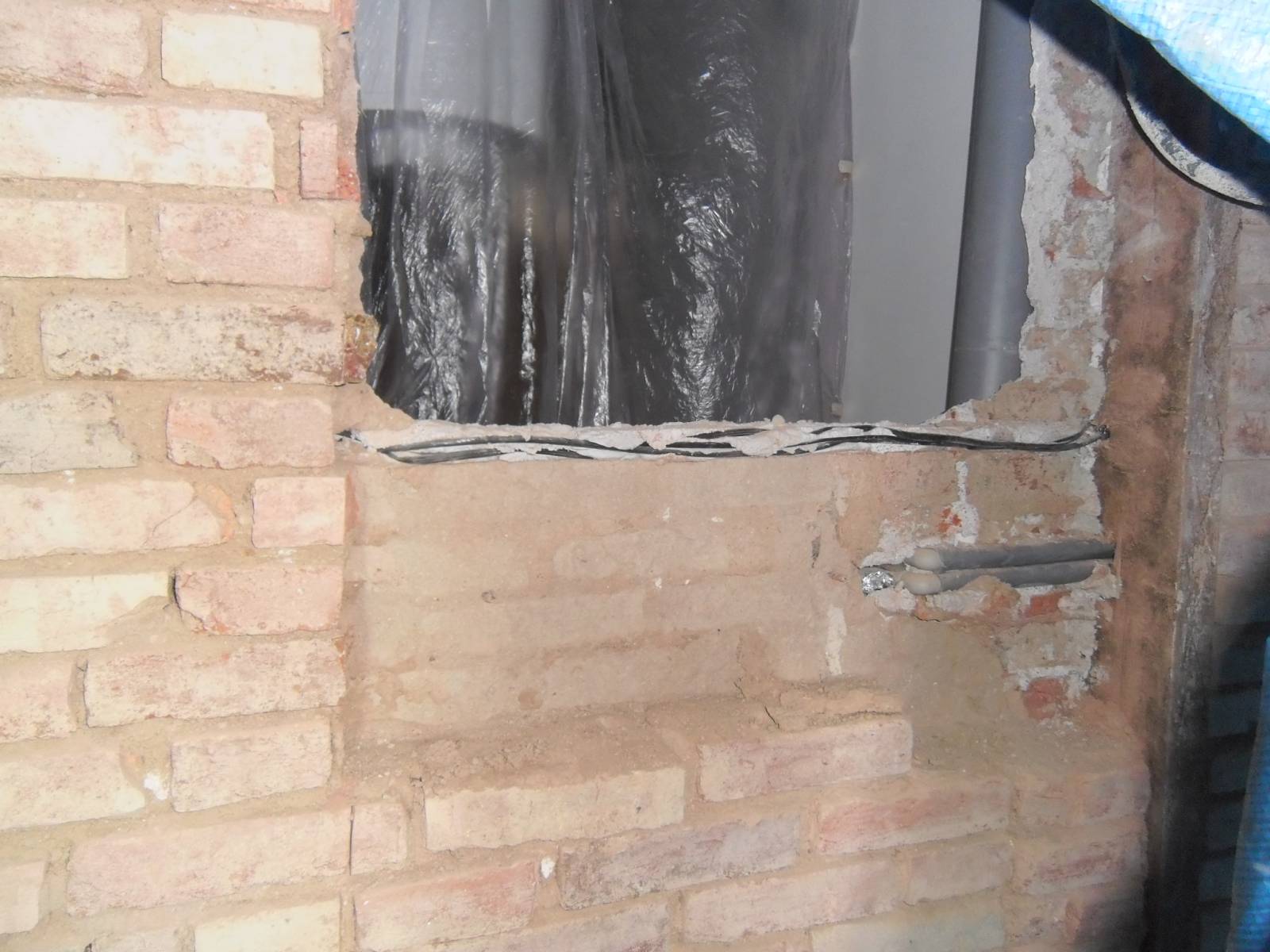

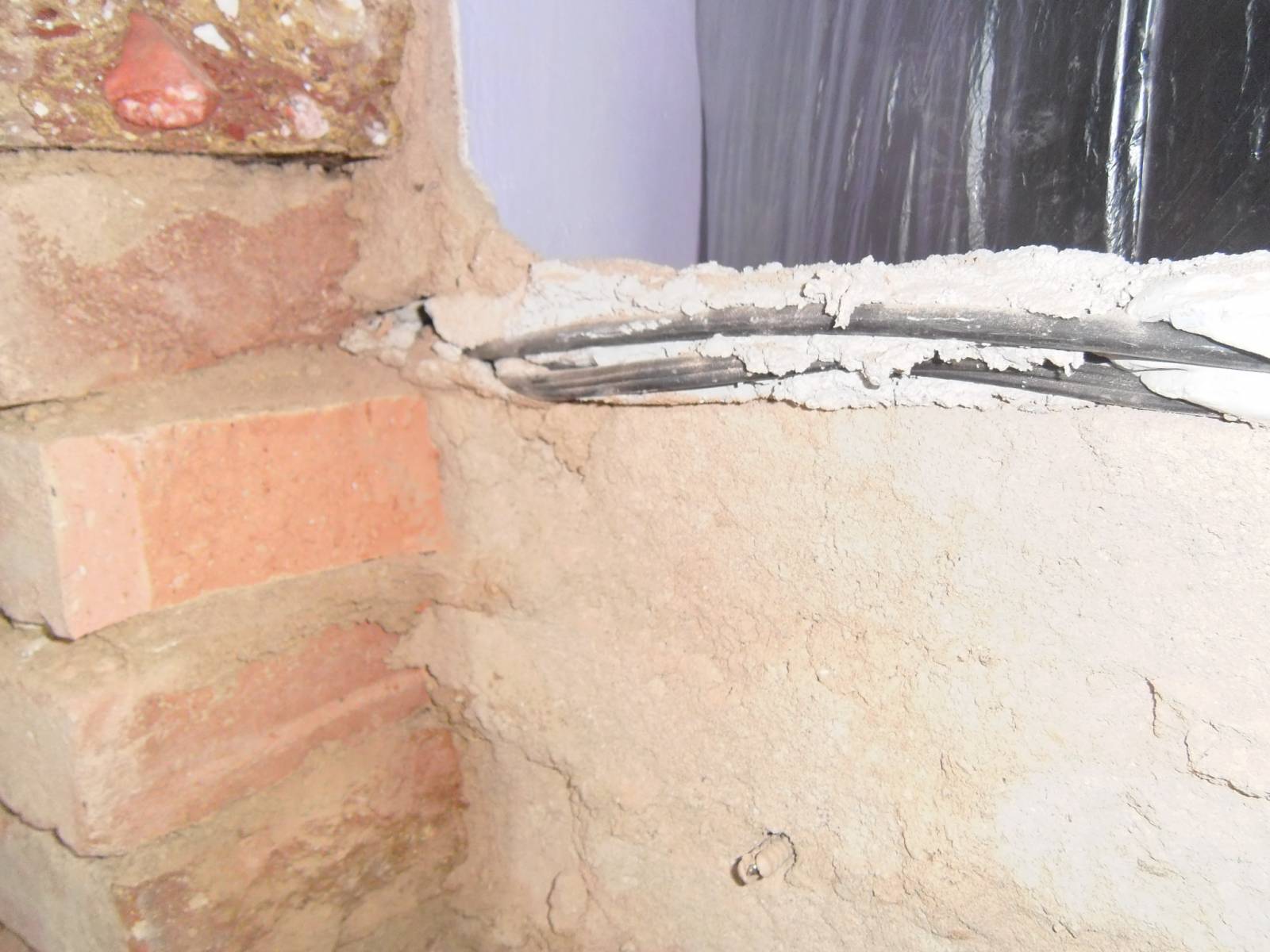

Jak na elektrikářské kabely-napojení,prodlouž

Ty svorky jsou dimenzované na různý průřez vodičů. Některé jsou od 0,5-1,5 a pak 2,5-4. Někteří výrobci ale zase nabízí svorky až 2,5 atd. Je to různé. Prostě svorka musí být dělaná na daný průřez drátu.

"...pokud jsou tam tři různé kabely znamená to tři krabičky?"

V podstatě ano (tedy 6 celkem). Ve společné krabičce se mohou spojovat jen kabely stejného okruhu (což ty Vaše asi nebudou). Možná Vám tu někdo poradí, že se to dá zvládnout v jedné krabičce. No, ono by se zas tak moc nestalo, fungovalo by to normálně, ale je to prasárna, která se může později vymstít (a určitě by se nelíbila revizákům).

Zapojit to zvládnete, i když byste to sám dělat neměl. Pozor si dejte hlavně na to, abyste měl všechno na 110% bez napětí! Taky se občas laikům stává, že do jedné svorky zapojí 2 dráty z přívodního kabelu. To fungovat nebude a vyhodí to pojistky, bacha na to! V jedné svorce musí být vždy 1 drát z přívodního kabelu a stejný drát z odchozího kabelu. Takže na spojení přerušeného kabelu potřebujete v každé krabičce 3 svorky.

sirko - S těmi průměry je to tak: v praxi se v bytech používají 2 průřezy drátů - 1,5 mm² a 2,5 mm². Některé wago svorky je možné použít na oba průřezy, některé jsou určeny jen pro konkrétní průřez. V tom případě je nelze použít pro průřez jiný. Bývá to na nich napsáno (vylisováno).

"...že jednou velkou nic nezkazí."

Jistě, bude to vypadat líp, ale...

Představte si situaci - Po létech (zapojení krabice už každý dávno zapomněl) přijde elektrikář, z nějakého důvodu otevře krabici a zjistí, ze je pod napětím. Vypne tedy příslušný jistič. Napětí na zkoušené svorce zmizelo. Šáhne do krabice... prásk! (v lepším případě jen vyhozený jistič, či chránič) Ejhle, ono zmizelo napětí jen na jedné svorce, ostatní zůstaly pod napětím! On netuší, že to zapojoval nějaký amatér v rozporu z předpisy! Jistě měl by si to zkontrolovat, ale...

S těmi krabičkami jistě máte pravdu, ale v tomto případě si myslím, že jednou velkou nic nezkazí. Jde jen o propojení 1:1. Zas když je kolem dvěří milion krabiček, tak to je taky na mašli

To by se ale správnému elektrikáři stát nemělo, protože se musí vždy přesvědčit, že je vedení bez napětí. On ani ten jistič totiž není 100% spolehlivý a klidně se může stát, že se tváří jako vypnutý a přitom není.

Tak to je asi stejný, jako když si někteří myslí, že N vodič je bez napětí a pak jim dá ránu :D Pak se hrozně diví...

Jasně, stát by se to nemělo. Jenže onen elektrikář zjistí, že na svorce, kde před vypnutím okruhu napětí bylo, po vypnutí už není. Takže logicky považuje okruh za vypnutý. Že je v krabici několik dalších okruhů, které zůstaly pod napětím, nepředpokládá. Měl by si to samozřejmě ověřit, ale divil byste se, jak málo elektrikářů to udělá (nepopírám, že je to jeho chyba).
