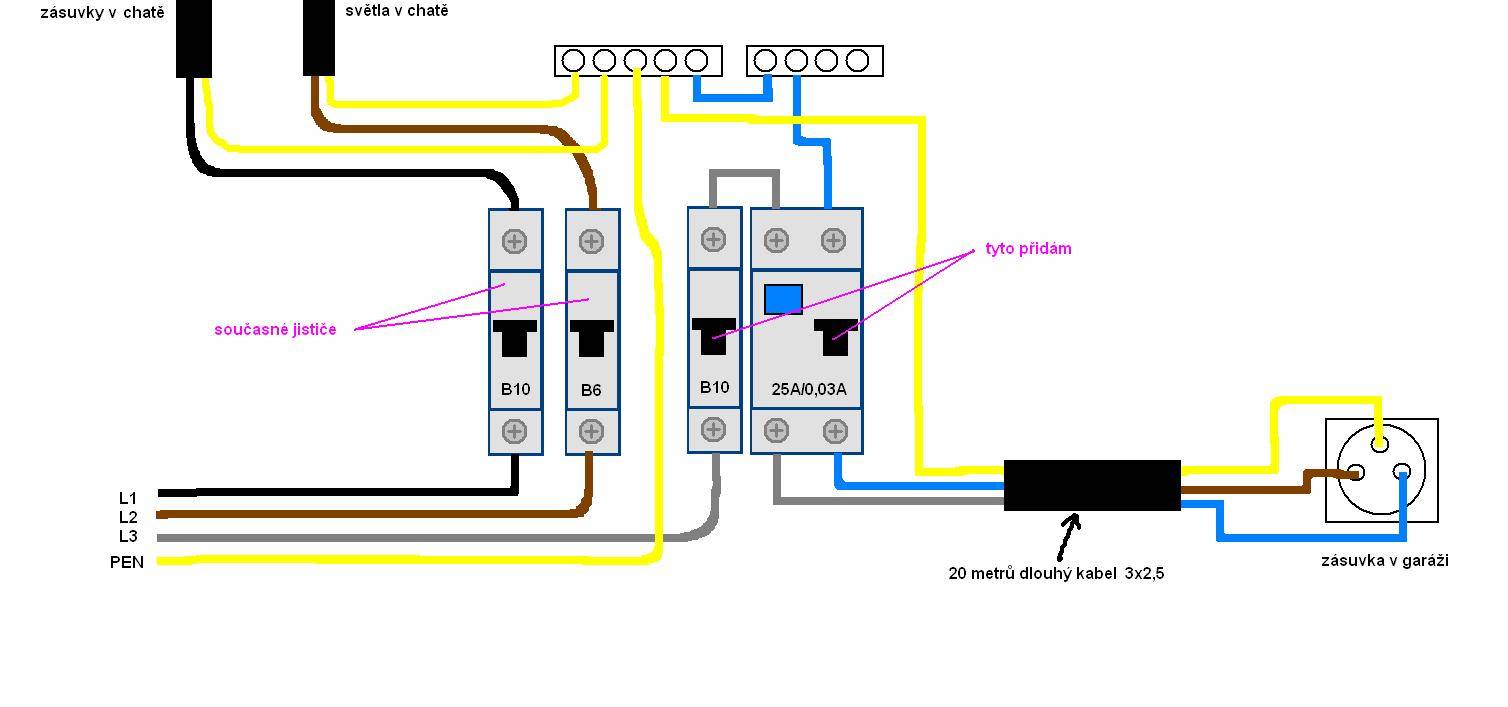

Zdravím, chci si zavést z chaty elektřinu do garáže a udělat si tam obyčejnou jednofázovou zásuvku. Garáž je vzdálená od chaty asi 20m.Hlavní jistič mám 3x10A a v chatě je síť TN-C. Mam v plánu použít 20 metrů dlouhej CYKY 3x2,5 kterej v kopoflexu zakopu do země. Tenhle kabel budu jistit jističem B10A a proudovým chráničem 25A/0,03A. Chtěl bych hlavně vědět jestli to mam správně zapojený, viz obrázek.
2 odpovědi na otázku
Řazeno dle hodnocení
sandokan*
0x
Zapojení vypadá celkem dobře, takže jenom několik poznámek:
Dneska existují proudové chrániče, kterým již není potřeba přesazovat jistič.
Předpokládám, že stávající jističe jsou zapojený správně, ale u nového jističe zjistěte, jestli má mít připojený přívod zespoda.
A ještě k obrázku v našich zeměpisných šířkách jsme zvyklí psát zleva doprava a zeshora dolu. Je dobré toto praktikovat i u schémat, což znamená, přívod vlevo nahoře a spotřeba dole.
Fázový vodič kabelu za proudovým chráničem je šedivý, předpokládám, že i tam bude hnědý. Pořadí barev, na vstupu do kabelu je dobré dodržet i na výstupu z kabelu.
Dneska existují proudové chrániče, kterým již není potřeba přesazovat jistič.
Předpokládám, že stávající jističe jsou zapojený správně, ale u nového jističe zjistěte, jestli má mít připojený přívod zespoda.
A ještě k obrázku v našich zeměpisných šířkách jsme zvyklí psát zleva doprava a zeshora dolu. Je dobré toto praktikovat i u schémat, což znamená, přívod vlevo nahoře a spotřeba dole.
Fázový vodič kabelu za proudovým chráničem je šedivý, předpokládám, že i tam bude hnědý. Pořadí barev, na vstupu do kabelu je dobré dodržet i na výstupu z kabelu.
