Jak zapojit tento vypínač

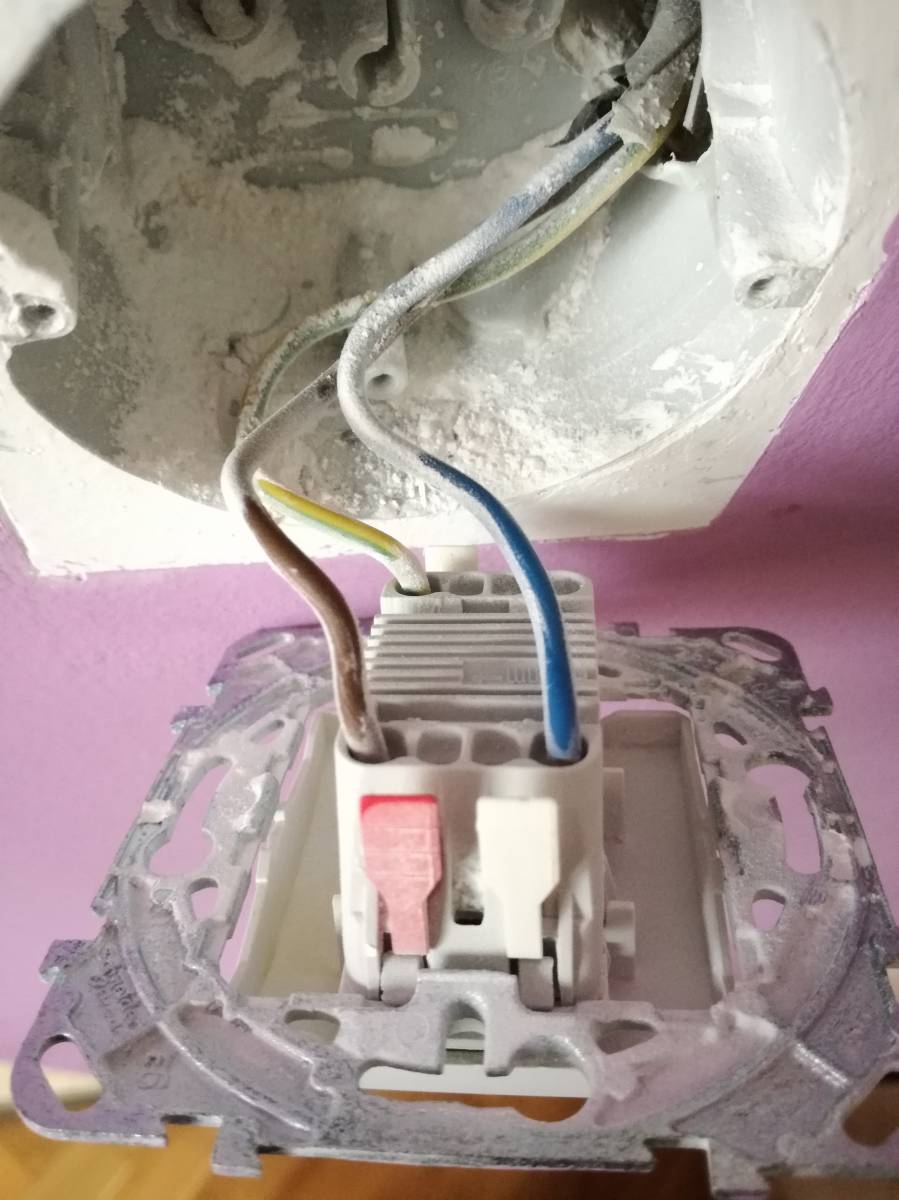

Kdyby elektriku nedělalo prase které ani nepřeznačí vodiče (nehledě na to že je zapojený ZŽ jako fázový...) onen vypínač který máte teď zapojený je půlený nebo je ke světlu které jde ovládat ze dvou míst? Pokud by bylo půlené, pak spojit modrý a hnědý do L2 , a zelenožlutý do L , s tím že vám bude svítidlo svítit celé, pokud by to byl přepínač tak máte bohužel smůlu ... každopádně tohle by chtělo alespoň přeměřit pro jistotu kde je přívod

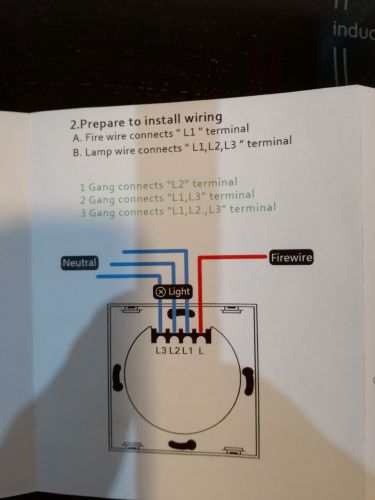

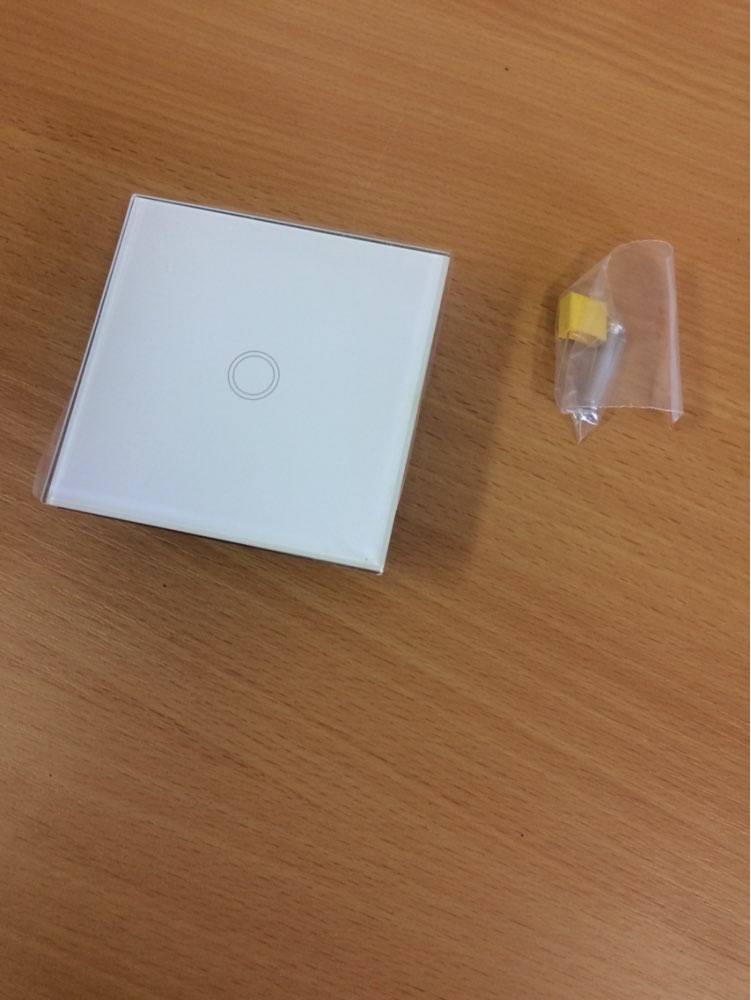

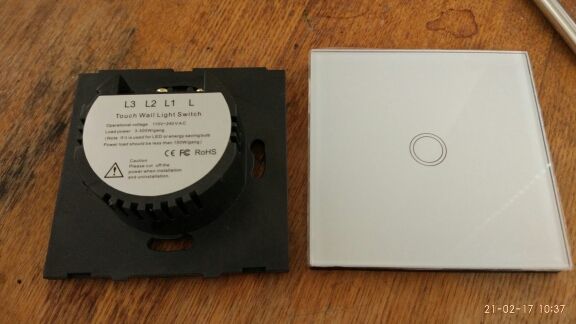

Takže máte jedno světlo? To co jste si koupil, pokud jsem ze zapojení dobře pochopil, slouží k přepínání intenzity osvětlení ve třech stupních, ale musíte na to taky zapojit tři světelné zdroje, aby to fungovalo.

1. stupeň - přivede napětí na L2 (svítí 1 žárovka)
2. stupeň - přivede napětí na L1 a L3 (svítí 2 žárovky)
3. stupeň - přivede napětí na L1, L2 a L3 (svítí 3 žárovky)

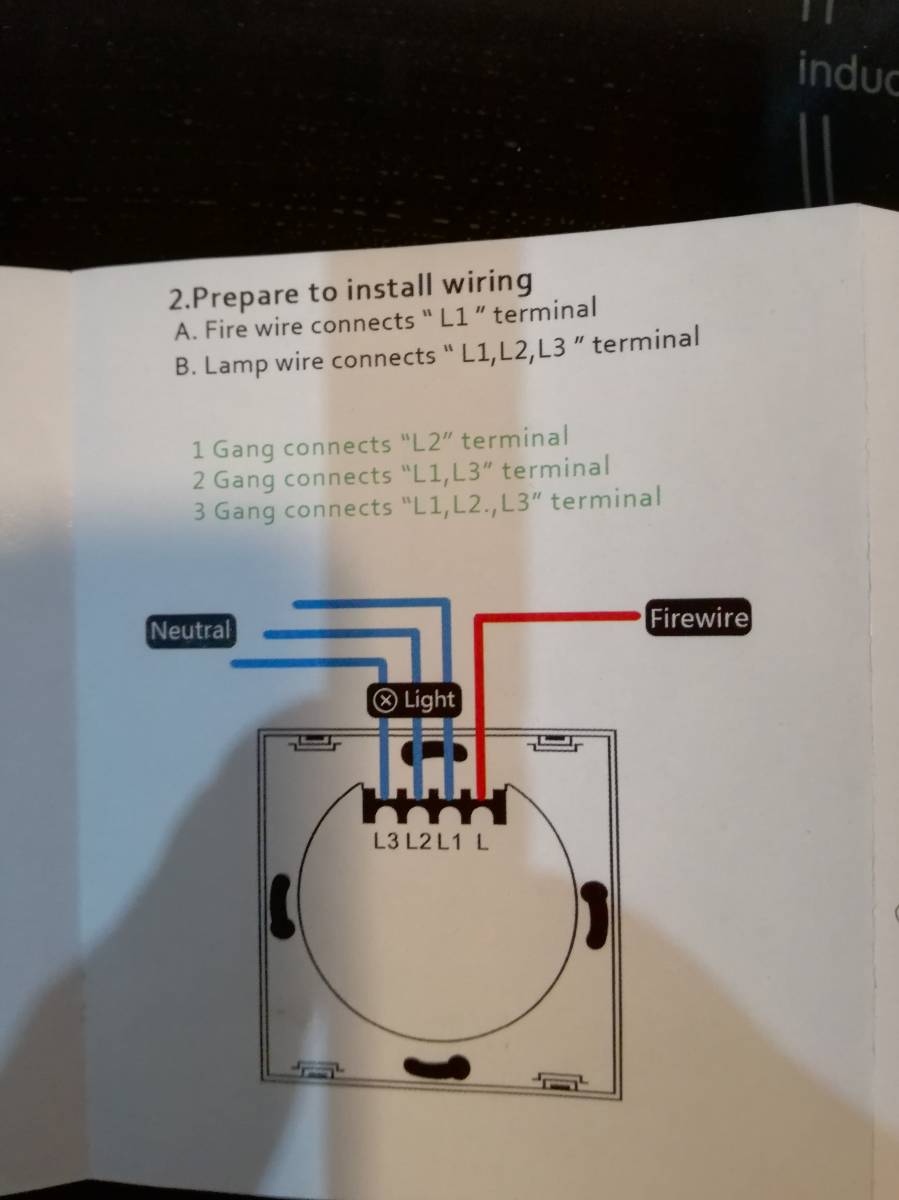

aha, tak to co máte je asi jen jednostuňový (tedy návod je pěkně matoucí).

Potom ale nelze zapojit tak, aby se dalo světlo stále ovládat ze dvou míst, navíc je původní kabeláž zapojeno dosti "na prase", protože takto zapojeno být nesmí (barvy vodičů).

Pokud to budu brát dle původního vypínače stejného typu od ABB (ale nevím, jestli má váš stejně vývody), tak modrý s hnědým spojit do L a zelenožlutý do L2. Přijdete ale úplně o funkci druhého vypínače.

no, ono to nebude tak jednoduché, upřímně, raději bych zavolal elektrikáře, je třeba se smířit s tím že vám nebude fungovat druhý přepínač, ale, a to hlavně, notabene s tím jak prasácky máte udělanou elektroinstalaci je víc možností jak to celé zapojit ale jen jedna funkční - je po cestě odbočná krabice? je v přepínačí přívod nebo vývod ke světlu? je vše nasvorkované pod druhým přepínačem? kde je přívod?
