Dobrý den,

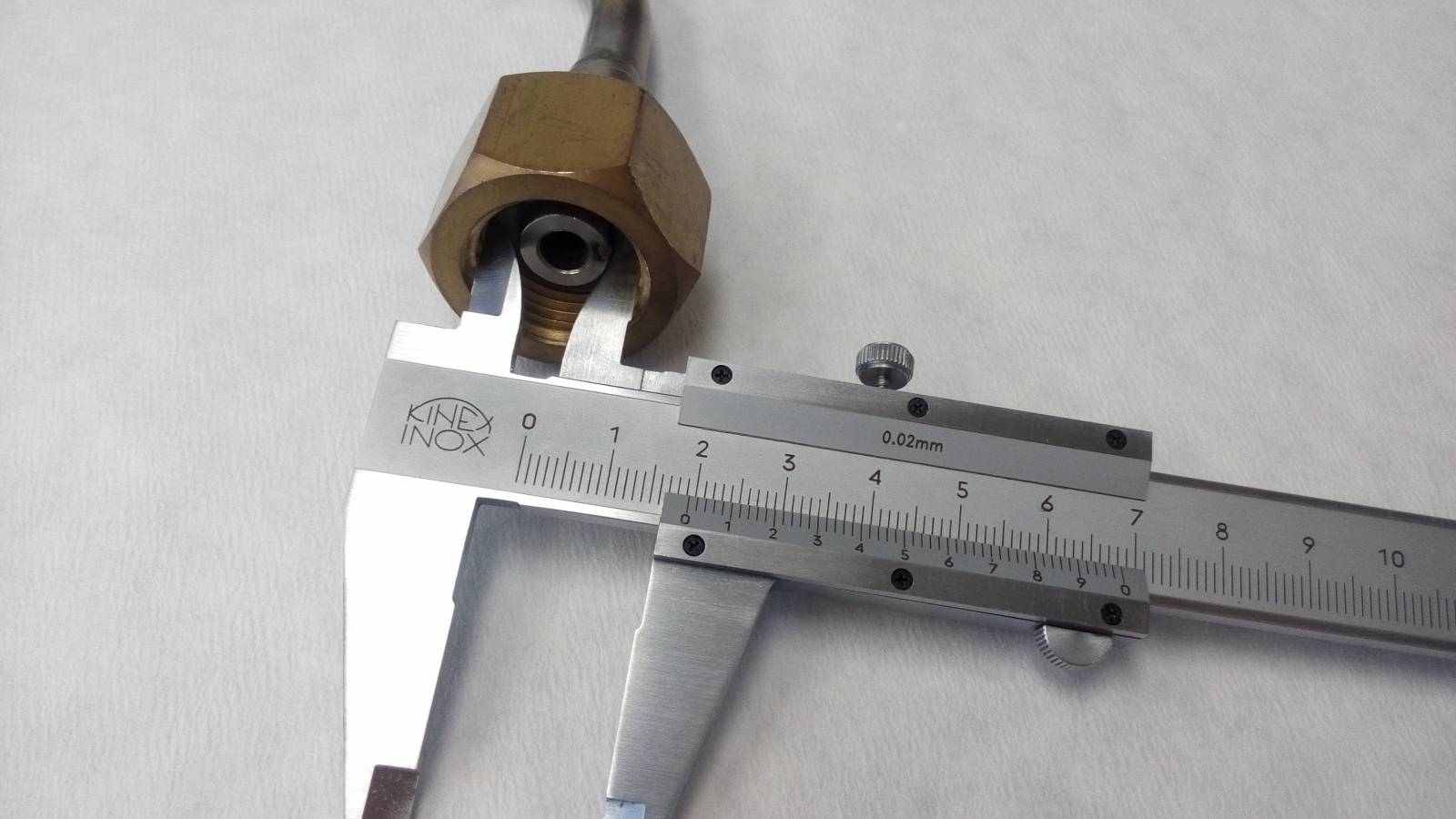

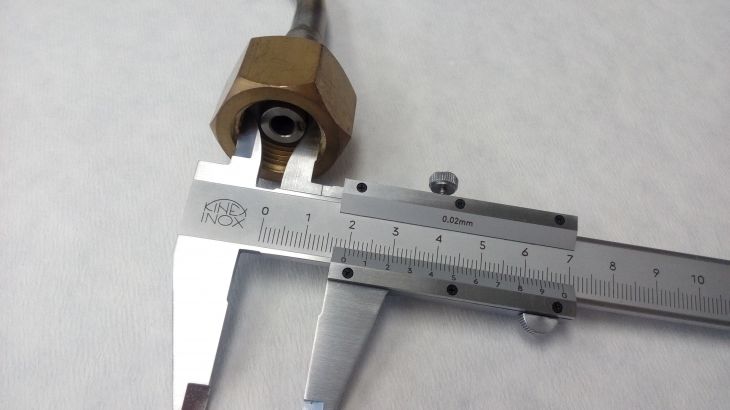

prosím o radu, jak se nazývá ventil na obrázku, děkuji. Našla jsem na internetu, že by to mohl být W21,8x1/14", ale jistá si nejsem.
1x
Dobrý den,jedná se o mosaznou převlečnou matici se závitem Tr.3/4" (pokuď jste dobře usadila šupleru-do osy matky).
doplněno 10.03.17 17:08:
kolego wiezley velmi se mýlíte,nevím kde jste vzal Vaše rozměry,protože 1" se rovná 25,4 mm takže Vaše úvaha
je mylná(na př.3/8"=9,5 mm atd). 3/4" se rovná 19,05 mm.Připouštím,že nyní po důkladnější prohlídce obrázku je
zřejmé,že tazatelka změřila průměr špatně(šuplera není v ose matky).Ale ona se ptala jak se to jmenuje.Na to odpověď dostala a souhlasím s názorem ,že by měla být ráda a ne být arogantní na ostatní,kteří jí poradili s pojmenováním a ne-
ní spokojená jaký je to závit.Vážená tazatelko pro rozebíratelné spojení trubek se používá dost typů závitů(metrický,
trubkový,witvort.,oblý,plynový a další),z Vašeho obrázku to přesně určit nelze.
S pozdravem fero
0x
Ať koukám jak koukám, tak žádný ventil na fotografii nevidím.
doplněno 10.03.17 11:56:
Ale to bylo k věci. Mluvíte o ventilu na fotografii, ale toto není ventil.
Jinak ano, ta převlečná matice vypadá opravdu jako W21,8x1/14..Jestli si to ale někdo dovolí podle fotografie tvrdit s určitostí, to nevím.
Děkuji za upozornění. A závit tam vidíte? Protože pokud ano, mohl byste odpovědět k věci... Díky
Pokud chcete odpovědět "k věci", musíte se napřed "k věci" zeptat. Ano, na fotce vidím závit v převlečné matici. Ovšem vůbec nechápu, na co se vlastně ptáte.
Nač takový tón? Většina přispěvatelů tady píše proto, aby zadarmo pomohla a proto by si jistě zasloužili nějaké uznání. Vy chcete indentifikovat nějaký ventil, který ani nikomu neukážete a ještě jste nepříjemná na lidi, co jsou ochotni vás na to upozornit. Na fotografii je vidět pouze převlečná matice na trubce. Nejlepší řešení je vzít konkrétní díl do obchodu s patřičným druhem sortimentu a snažit se jim sdělit, co byste si přála. Takhle se nedá úplně spolehlivě indentifikovat převlečná matice a už vůbec ne ventil.
0x
No a je to tady ... 3/4 závit má 26mm!, já na posuvce vidím 19 a chlup. Podle mě to je 3/8 (17mm) maximálně 1/2 coul (21mm) Ten rozptyl je daný hloubkou vyřezaného závitu. Proto je dobré to vyzkoušet, znalý veme do ruky a ví, posuvka (nejen) kecá.

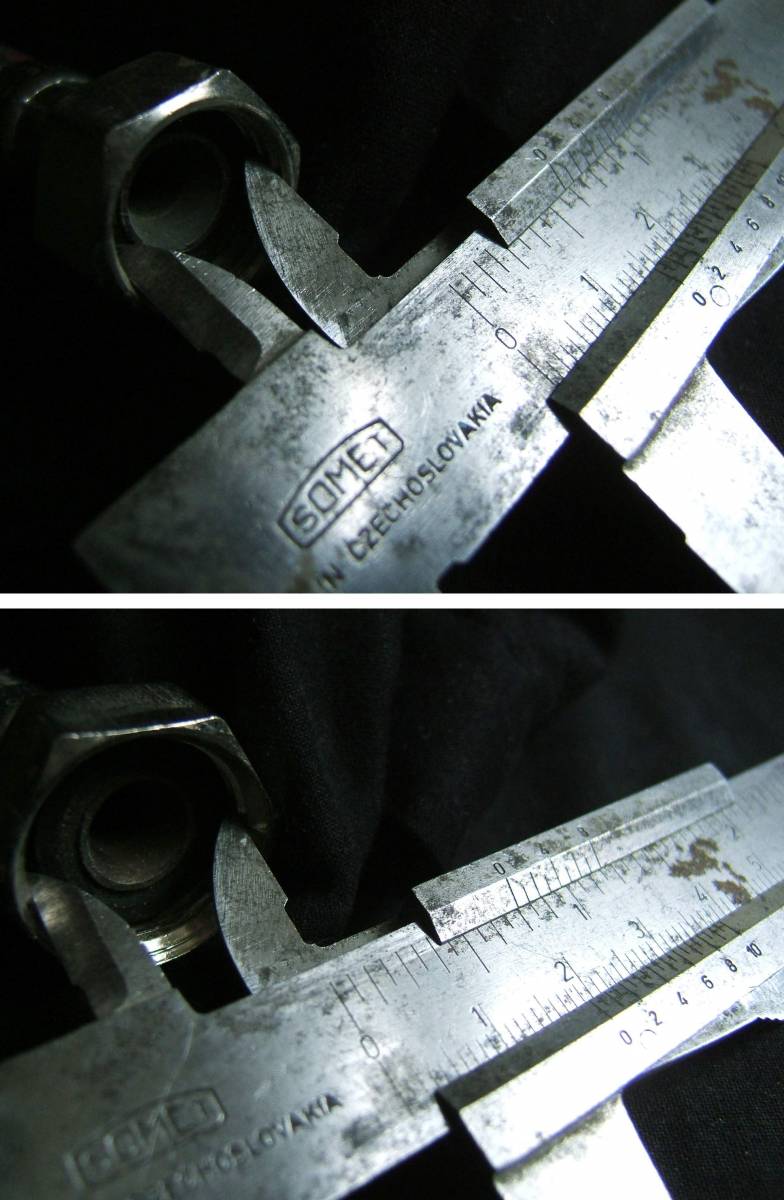

Tak pokud jde o rozměr, přikláním se k 1/2 coulu (tazatelka zřetelně neměří v ose matice). Přikládám foto podobných šroubení, nahoře 3/8 palce (na šupléře něco přes 15 mm), dole matice 1/2 palce (šupléra skoro 20 mm).
Souhlasím s magdon. Posuvka/šuplera na odrázku ukazuje 19.3 mm. velký průměr závitu G 1/2" je 20.955 ( hloubka závitu 0.8275 mm ) . U dalšího rozměru G 5/8" je velký průměr 22.911 mm ( hloubka závitu by vyšla 1.8055 mm , a to je evidentně moc ).
doplněno 10.03.17 13:11:
Tříosminový závit - G 3/8" to být nemůže ( velký průměr 16.662 je příliš malý na to, aby se s protikusem na snímku spojil).
