Jak zapojit tento vypínač?

Od: Datum: 03.01.17 15:28 odpovědí: 9 změna: 04.01.17 10:17

Dobrý den,

potřeboval bych radu jak zapojit tento vypínač, vůbec nechápu schéma a barvy těch kabelů. Když jsem to zapojil podle sebe tak to v lustru jakoby jen cvakalo. Všude jsem vypínač vyměnil, ale tady jsem mimo a nevím v čem dělám chybu.

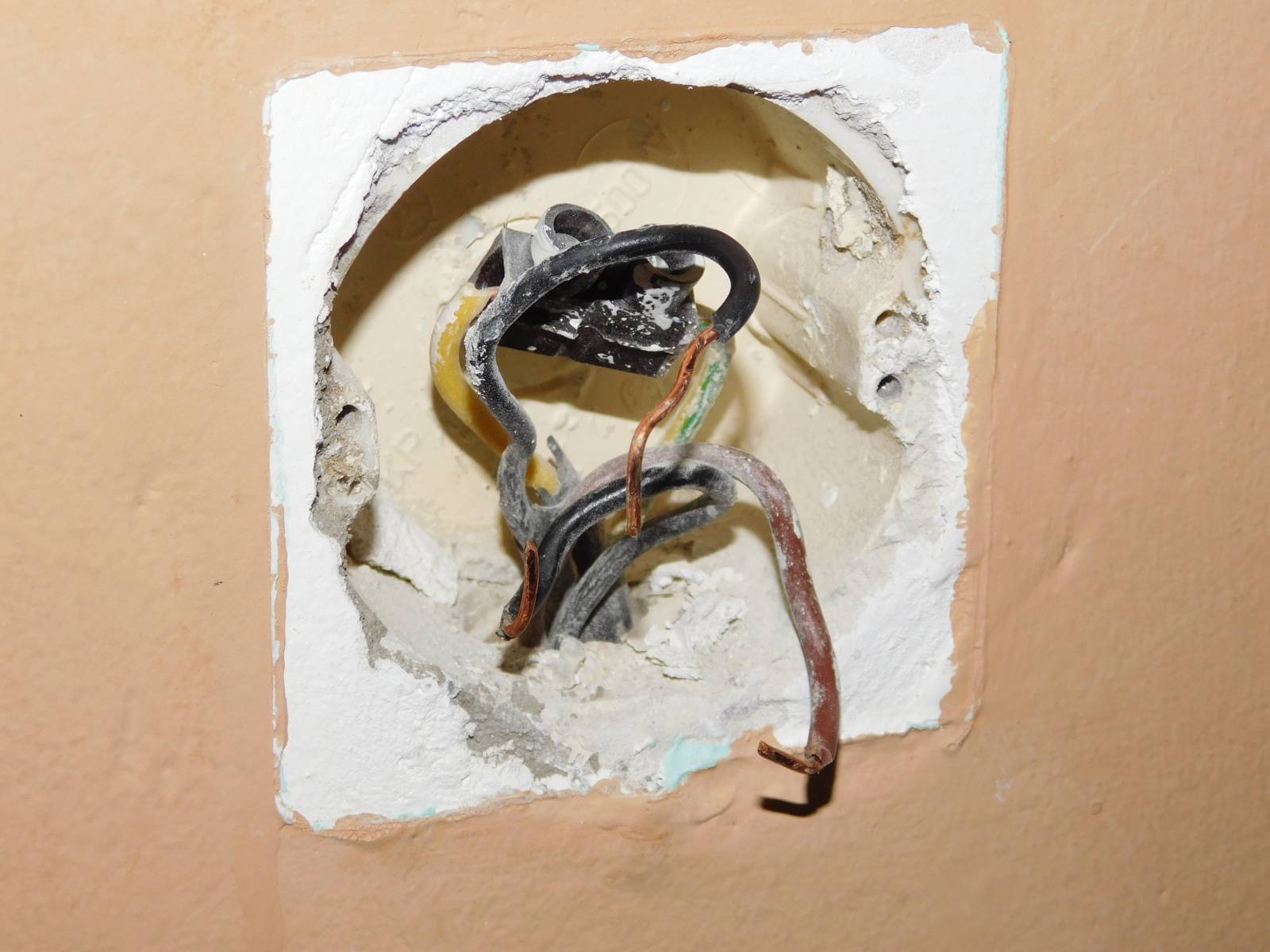

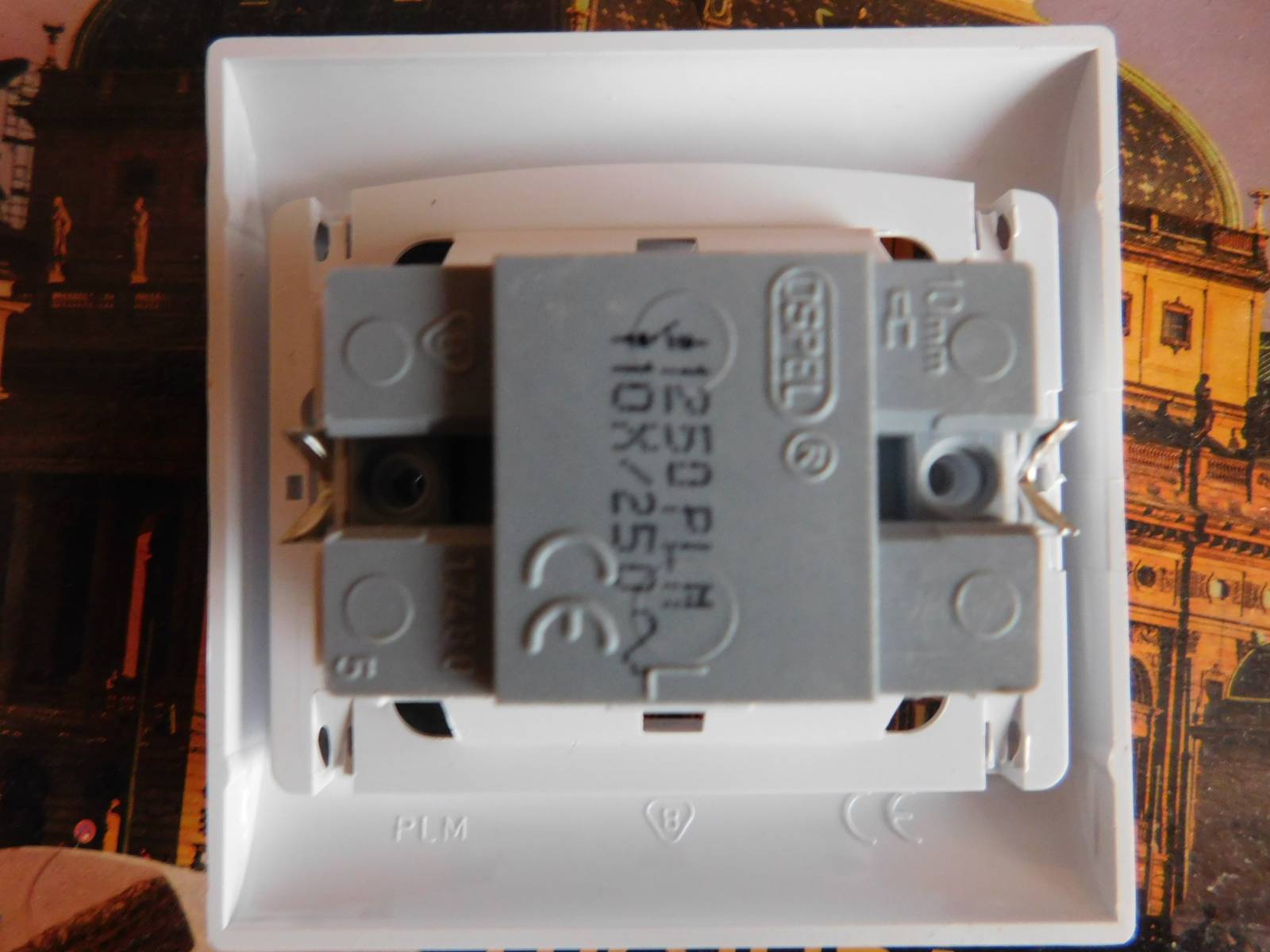

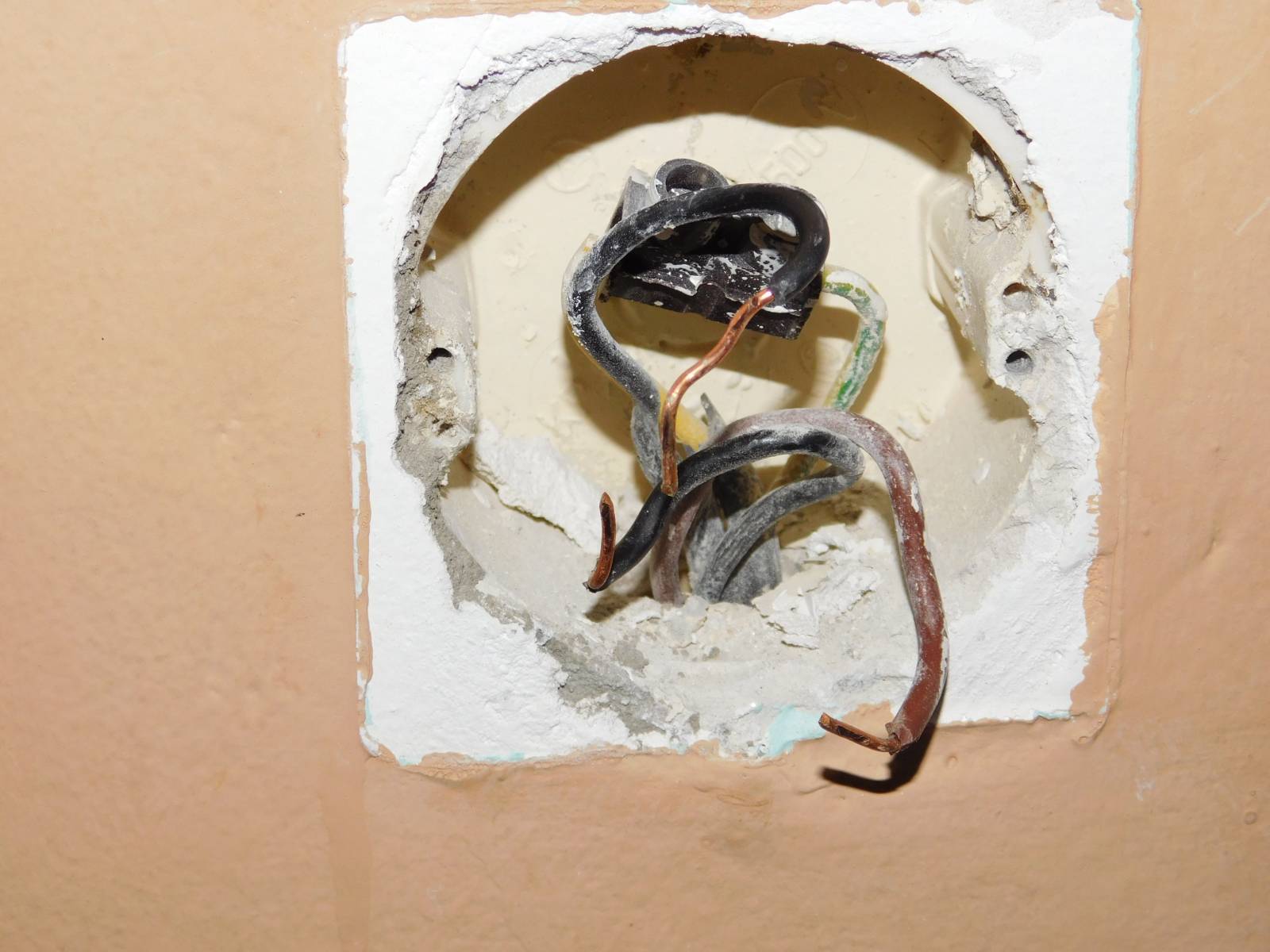

Kabely jsou tři a vypínač je jen na dvě zdířky, ty jsou viditelné na pravé straně fotky. U horní zdířky je napsáno 10 mm nevím jestli to má nějaký význam. Druhá strana vypínače je jen jakoby falešná, nejsou tam ani šroubky k připevnění kabelů. Vypínač je jen na jednoduchý ne dvojvypínač.

Předem mě prosím neodsuzujte a budu rád za rady.

Děkuji.



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 03.01.17 15:36

Nejpravděpodobnější zapojení

Jeden z vodičů bude trvale pod proudem. Na zbývající dva "spíná" a tím lze rozvísit jednu nebo druhou půlku světla.
Který vodič je trvale pod proudem se takto podle obrázku určit nedá. Buď musíte zkoušečkou nebo to zkusit metodou pokus omyl.

Jinak to že vypínač má jen dva šroubky je z toho důvodu, že máte špatný typ. Máte vypínač č. 1, potřebujete č. 5.
http://usporyvm.sweb.cz/pomucky/schemata_zapojeni_vyp.htm


doplněno 03.01.17 15:54:

To právě určit nelze. Barvy v tomto případě nejsou standardizované. Můžete zkusmo zkusit propojit hnědý s libovolným černým a pokud nebude svítit tak zkusit hnědý s druhým černým, popřípadě oba černé.

Vždy postupovat tak, že vypnete elektřinu, provede spojení, zapnete elektřinu. Vše na vlastní nebezpečí.
Pokud nebude svítit nic, pak se bez elektrikáře asi neobejdete. Těžko hádat jak je to zapojeno.


doplněno 03.01.17 15:56:

V žádném případě nemanipulujte s tím žlutozeleným vodičem. To je ZEM a vytvořil byste tak přímý zkrat.

Ohodnoceno: 3x

Od: mas
Datum: 03.01.17 15:44
Dekuji za odpoved a nereknete mi treba zapojeni barvy kabelu do horniho a do spodniho?
Datum: 03.01.17 16:07

No a také to může být i "schodišťák" č.6 ,nemáte na ovládání oného světla ještě druhé místo ovládání?Jo těch 10mm značí odděleni izolace od vodiče.Jinak jste si jistý že ve světle je vše v pořádku?Jestli jo tak musí při nějaké kombinaci svítit, nenapadá mě nic co by tam mohlo cvakat


doplněno 03.01.17 17:06:

No gratuluji,taková blbost ale podle fota to nevypadá že jsou málo odizolované*uspech*

Ohodnoceno: 1x

Od: ctenar*
Datum: 03.01.17 16:18

10mm = kolik se má odstranit izolace z konce drátu pro správné zapojení. Ty už máš konce drátů odizolované.

P.S @magor mě předběhl než jsem se dostal k napsání odpovědi.

Ohodnoceno: 0x

Od: djpatrick84mm
Datum: 03.01.17 16:41
Chlapci svitim,odizoloval jsem tech 10 mm a jedu. Diky moc.
Datum: 03.01.17 16:50
avatar

mohl byste upřesnit, jestli se ten lustr rožíná z jednoho nebo ze dvou míst. Jestli pouze z jednoho, pak by mělo stačit zapojit vypínač mezi černý a zelený.

No ale při čtení vašeho dotazu mě docela zamrazilo, protože jsem jednou narazil na krabici s vypínačem, do které vedly dvě fáze, jedna černá a druhá hnědá. Pak stačilo vypínač zapojit trochu jinak než byl a žárovky bouchaly a pojistky vyskakovaly. Proto vám radím : Vezměte zkoušečku, zkontrolujte který drát je živý a napište co jste zjistil.


doplněno 04.01.17 08:01:

No. Vidím že se tu opět objevili experti, které sice nic nenapadá, ale zato je jim hned všechno jasné.

Douška pro tazatele : Sundejte krytku nějakého jiného podobného vypínače a mrkněte se, na které dráty je zapojený.

Ohodnoceno: 0x

Datum: 03.01.17 16:54

"Jestli pouze z jednoho, pak by mělo stačit zapojit vypínač mezi černý a zelený"

Toto nemyslíte vážně, že ne?

Ohodnoceno: 0x

Od: fff
Datum: 03.01.17 17:44

...to chtěl jistě udělat žárovku z drátu. Popř. aby sekal nový dráty.

Ohodnoceno: 0x

Datum: 04.01.17 10:17
avatar
Připojím se k expertům...
Vypínač mezi černou a zelenou není zrovna to nejvhodnější. Ani porovnání s jiným vypínačem není spolehlivé.
Ta odpověď není zrovna nejlepší. Spolehlivá je osoba znalá a hlavně na místě. Radit na dálku bez dostatečných a relevantních informací je HAZARD!
.
Prosím tazatele, aby upřesnil, na kterém vodiči odizoloval těch 10 mm a který s kterým zapojil do vypínače.
.
Někdy potřebují odezvu i elektrikáři. Třeba jen pro zajímavost. Díky.
Ohodnoceno: 1x
