Jak zapojit pokojový termostat?

Od: Datum: 21.11.16 18:22 odpovědí: 8 změna: 22.11.16 19:20

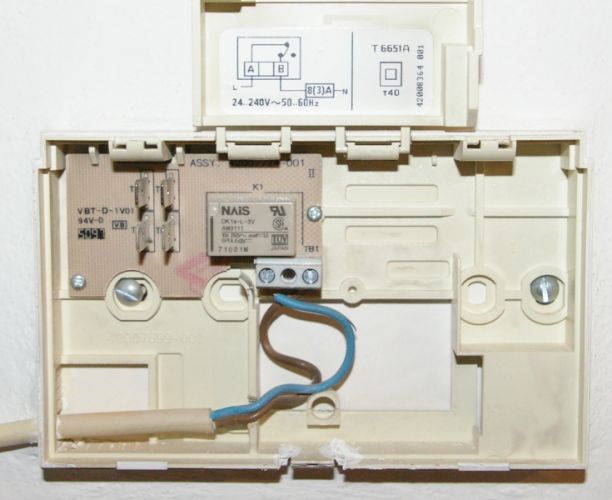

Mám doma nový kotel Junkers, k němu 18 let starý termostat Honeywell CM51. Zapojení uvnitř termostatu viz foto.

Potřeboval bych, aby když termostat sepne kotel, aby se mi i zaplo externí čerpadlo pro podlahové topení. Jak ho mám zapojit? Jaké napětí je na 2 drátech z termostatu když je rozepnutý a sepnutý? Zkoušel jsem měřit, ale naměřil jsem na obou 240 V (vůči zemi, vůči sobě nic.).

Představuji si to asi že bych mezi 1 drát z termostatu a nulák (vezmu ho mimo termostat) zapojil relé, které by spínalo čerpadlo které bude napájené za zásuvky, půjde to takto?

Díky za rady.



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 21.11.16 18:47
avatar

V podstatě to možné je, vývod pro cívku relé z kontaktu B

Ohodnoceno: 0x

Od: jao
Datum: 21.11.16 19:16

takže nějaké takové relé http://www.gme.cz/rele-s-ac-c…-230v-finder-40-51-8-230-0000

zapojit napřímo mezi 1 drát a nulák, nemusím dávat raději nějakou pojistku či odpor předřadný?

Datum: 21.11.16 19:22
avatar

No, je to sice relé do patice, ale což... ano, mezi drát (aby byl spínaný tak ze svorky B, a nulák. Samozřejmě, pokud vložíte pojistku na nějakých 50-100mA , tím lépe. Předřadný rezistor netřeba, cívka je kontruovaná na 230 VAC

Ohodnoceno: 1x

Od: jap
Datum: 21.11.16 19:25

a kdo dělá nějaké vhodnější relé?

našel jsem pouze toto, šlo by?, ale je už dražší

http://www.gme.cz/pomocne-prepinaci-rele-vs116b-230

Datum: 22.11.16 01:46

Ale né Fiser myslel že to původní je do patice ,musel by jslte shánět patici nebo nějak komplikovaně spojovat (malé konektorky,pájet...) To už třeba toto je to na klasické konektorky https://www.gme.cz/rele-s-ac-…-230v-finder-46-61-8-230-0040

Ohodnoceno: 0x

Datum: 22.11.16 16:48
avatar

Přesně tak, pokud to napájíte, případně seženete tak malé konektory (a spoje samozřejmě zafoukáte smršťovací páskou) tak v tom jiný problém není :)

Ohodnoceno: 0x

Od: jap
Datum: 22.11.16 19:05

jo, to vypadá lépe. A nebylo by něco kam bych jenom nastrkal dráty 2,5mm2 a nacvaknul na DIN nebo přišrouboval do krabice?

Datum: 22.11.16 19:20

stykač na DIN lištu v každém lepším elektroinstalačním materiálu jen bych asi nebral úplně nějaký nejobyčejnější, 2x jsem během měsíce načtěstí v záruce měnil nějaký obyč, schrack vyšel kolem 400,- ale dá se i levnější

Ohodnoceno: 0x
