Identifikace anteny

Od: Datum: 21.11.16 07:27 odpovědí: 10 změna: 23.11.16 21:42

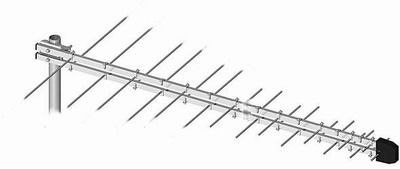

Dobrý den, mám z chalupy půjčenou antenu na TV, logaritmicko-periodickou, 30 prvků, symetizační člen/zesilovač? vpředu s nápisem INOVUM 3. Výroba cca 80. léta. Potřeboval bych sehnat podobnou novou.

Nevíte někdo co je to za typ, výrobce, nebo o nějakém přehledu výrobků těch let? Děkuji



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 21.11.16 09:10

Čo sa týka logaritmicko-periodických z týchto rokov,tak výkonovo patrili medzi slabšie typy,najväčšie zisky mali vtedy antény Yagi a potom to takzvané sito.Výhodou log.-per. antén bolo,že výstup bol 75 ohmov a nebol potrebný symetrizačný člen.Niejaké obrázky vám tu dám večer,ak nezabudnem.

Ohodnoceno: 0x

Od: ben®
Datum: 21.11.16 09:28
avatar

Dobrý den, vypadá to jako současná anténa LOGARO. Mám ji a je dobrá (nemá zesilovač). Zdravím!

http://www.ges.cz/cz/antena-logaro-GES08102474.html


doplněno 21.11.16 09:58:

julek - to záleží na signálu, který tam máte. Někdy je zesilovač naopak na škodu, protože silný signál degraduje.


doplněno 23.11.16 17:43:

julek - tato anténa by neměla symetrizační člen obsahovat (nepotřebuje ho). A pokud tam je předzesilovač a ten nebude napájen, tak anténa nebude fungovat. Takže, buď předzesilovač a napájet ho nebo raději anténu bez předzesilovače (a symetrizačního členu) jako je LOGARO, kde se připojuje koaxiál rovnou na šroubky.

Ohodnoceno: 0x

Od: julek
Datum: 21.11.16 09:52
Dekuji. Tahle je každopádně se zesilovačem. Nejsem antén at ale potřebuji identickou. Mam ji půjčenou a mam strach ze jiná koupena pojede jinak nebo vubec
Ohodnoceno: 0x

Od: julek
Datum: 23.11.16 17:47

Díky a bude zde jistota, že po koupi LOGARA to pojede stejně? - chápu, že bez antenáře to nelze odpovědět s jistotou. Ale přecejen teď mám funkční konfiguraci, která předčila očekávání a investice. Tedy, nepotřebuji 2 anteny, slučovač, kanálovou prospust na 46k před sloučením anten, další držák ...

Ohodnoceno: 0x

Od: host
Datum: 21.11.16 09:58

V podstatě se jedná o širokopásmovou směrovou anténu pro kanály K21 až K60, tedy pro celé pásmo pozemního televizního vysílání u nás. Zisk (o kolik je silnější signál než z obyčejného prostého dipólu) 10 až 12 dB (číslo je vám dobré pro porovnání zisku až budete kupovat novou), impedance 75 ohmů, takže se na ní normálně připojí běžný koaxiální kabel 75 ohm do běžného 75 ohmového vstupu televize.

Takže až budete kupovat novou, stačí vám těchto několik parametrů: širokopásmová pro K21 až K60, zisk 10 až 12 dB. Tečka.

Pokud by ve vašem místě příjmu byl slabý signál, je možné si koupit anténu s anténním zesilovačem (který musí být nějak napájený, takže s napáječem), nebo zesilovač zvlášť.

Záleží na tom, jestli přijímáte

a) všechny vysílače z jednoho směru, tedy směrovou anténu, například https://www.gme.cz/venkovni-d…tmicko-periodicka-dvb-t-ready

b) nebo z několika blízkých směrů jakoby ve směru vějíře, v tom případě je zapotřebí anténu s větším horizontálním úhlem příjmu, viz obrázek http://televiznianteny.com/files/142/0/0/Diagram%20S%C3%ADto%20velk%C3%A9%20hust%C3%A9.jpg , například tak zvané "síto" nebo "matrace" (jiný název pro tutéž anténu), které se vyrábějí ve verzi

- bez zesilovače, například viz http://televiznianteny.com/an…irokopasmove/sito-velke-huste

- nebo i se zesilovačem v krabičce u antény, se ziskem až 35 dB, což může být u příjmu z blízkého silného vysílače zbytečné nebo to dokonce může zahlcovat vstup, ale výhodné u příjmu slabého signálu z dálky, viz např https://www.gme.cz/dvb-t-antena-hn17b

Pokud chcete mít jistotu o správnosti volby správné antény, svodu (kabelu) i bezpečnosti instalace, je lepší si nechat anténu instalovat od odborné anténářské firmy.


doplněno 21.11.16 10:12:

Podobné antény bez zesilovače pro 21. až 69. kanál jsou například https://www.alza.cz/zircon-lp…5-d2906735.htm?catid=18851285 nebo https://www.alza.cz/alcad-bu-…e-d2146178.htm?catid=18851285 a další a další, pokud chcete něco furistického, například https://www.alza.cz/fuba-dat9…e-d2146175.htm?catid=18851285

Na staré antény se kabel připojoval na svorkovnici pod šroubky, nové antény mívají vývod šroubovacím konekorem typu F. Nasazení konektoru typu F je popsané v mnoha návodech na webu, například http://www.aerialsandtv.com/wiringup.html nebo na různých videoukázkách na jutubku.


doplněno 21.11.16 10:13:

Pro jednoduchost jediný obrázek http://www.aerialsandtv.com/_…enerated/wp2a20290b_01_1a.jpg

Ohodnoceno: 1x

Od: julek
Datum: 21.11.16 10:29
Jasny. Ale ja potřebuji stejnou a aktivní. Směrova bez zesilovače nefunguje, at natocim kam je treba
Situace: 33 k Javorice a naproti tomu 46 k Deblinek. Na tuhle loaritmickou beru oboje současné zepředu i zezadu. Ale musi byt napájena fo zesilovace co ma v sobě.
Ohodnoceno: 0x

Od: julek
Datum: 23.11.16 17:35

Ještě me napadá, jestli se nejedná o předzesilovač v čele anteny v symetizačním členu. Vycházím z toho, že bez 12V antena nedělá vůbec nic.

Ohodnoceno: 0x

Od: julek
Datum: 23.11.16 17:59

Ještě otázka mimo, kamarád vedle by mi mohl půjčit ještě Emme Esse směrovku 45TLSC Super DVB-T, prý mu moc nefunguje a koupil jinou, tuším říkal ISKRA. Nemůže to být tím, jestli nemá symetrizační člen např.? Z popisu to není patrné. Děkuji

Ohodnoceno: 0x

Od: host
Datum: 23.11.16 20:04

Když máte příjem ze dvou zcela opačných směrů, tak by bylo nejjednoduší na Jihlavu na K30, K33 a K35 pořídit jednu anténu a na Dolínek K46 pořídit druhou anténu a u firmy Teroz si koupit slučovač na dvě antény, což by šlo, protože mezi kanály jedné antény a kanálem druhé antény je dost velký rozdíl. Slučovač má pásmovou propust pro nižší kanály a horní omezí a pásmovou propust pro horní kanál a dolní omezí, takže se to při sloučení krásně pokryje. A je po problému.

Slučovače viz http://www.teroz.cz/cs/slucovace/kanalove nebo se zeptejte sousedů, jak to řeší oni, nebo pokud nechcete sousedské rady, tak místní anténářskou firmu, která vám změří sílu pole z dostupných vysílačů a navrhne a provede optimální řešení. A je to.


doplněno 23.11.16 20:21:

Možná že by při dostatečně silném signálu stačila obyčejná prutová anténa, jako bývá u přenosných FM rozhlasových přijímačů, nebo u "přenosných" TV přijímačů , nebo jaké se prodávaly k některým televizorům - dvojice prutových antén roztažených do V, přímo na televizním přijímači Mánes Color, Orava a dalších normálních stolních televizních přijímačů do míst se silným signálem

Ohodnoceno: 0x

Od: julek
Datum: 23.11.16 21:42

rozumíte, že přesně v této situaci jsem, ale dal jsem jednu antenu a funguje vše z obou směrů bez problémů a investic? Proto sháním stejnou abych to tak nechal na pořád

Ohodnoceno: 0x
