Venkovní světlo s PIR - přepínání

Od: Datum: 18.10.16 23:21 odpovědí: 4 změna: 19.10.16 14:36

Zdravím!

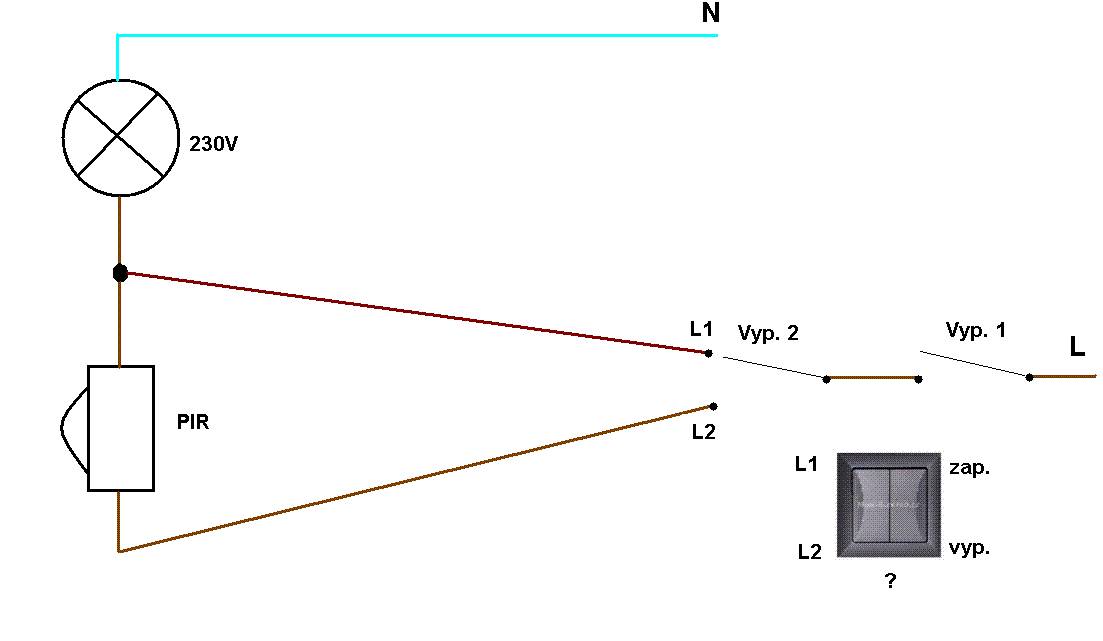

Prosím Vás o radu jaké zvolit vypínače, aby světlo s vestavěným PIR fungovalo podle schématu. Představoval bych si ovládání klasickými vypínači. Zkrátka jedním přepínat mezi PIR a nebo trvalým svitem, druhým světlo vypínat. Jde to? Ke světlu vedou tři dráty.

Děkuji!



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: batx
Datum: 18.10.16 23:51

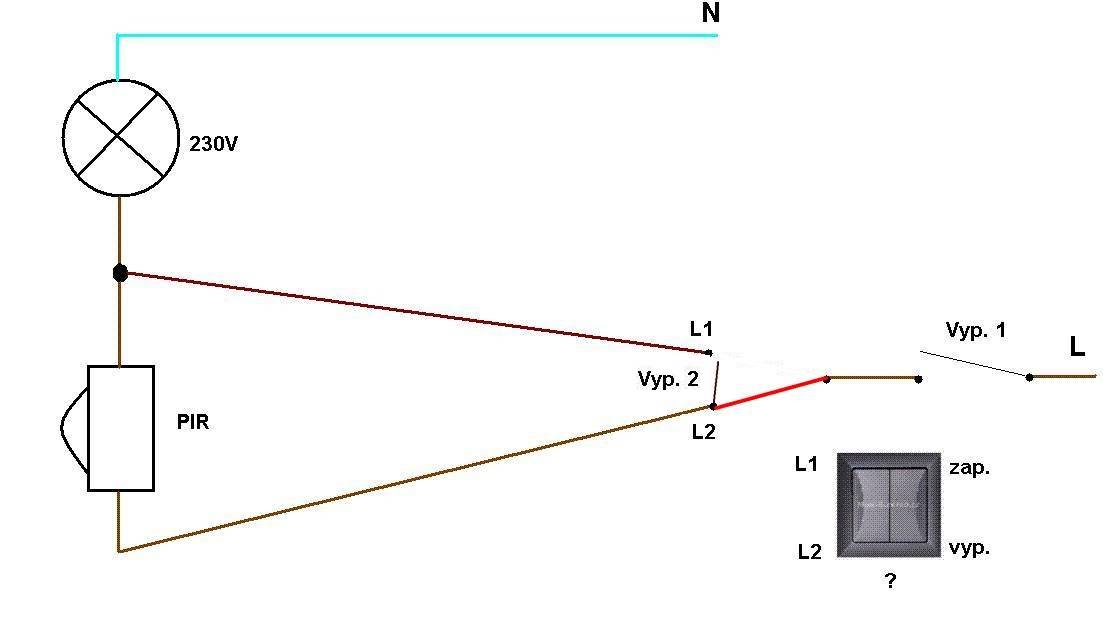

Mohly by to být i obyčejné vypínače. Vyp.2 nemusí být přepínač, stačil by tam vypínač přemosťující PIR.

Ohodnoceno: 2x

Datum: 19.10.16 07:14

Dobrý den a děkuji! Vždyť je to jasné jak facka. Nějak mě nenapadlo uvažovat o PIR jako o paralelním vypínači. Takže takto je to použitelné? Děkuji.


doplněno 19.10.16 07:20:

@Nonek: Jedná se o koupené světlo zn. Eglo. Jestli je zde jako spínač relé nebo triak, to netuším, ještě jsem ho nezapojil.


doplněno 19.10.16 11:00:

Díky Nonku, dnes to vyzkouším. Jinak jedná se přesně o toto světlo .

Od: batx
Datum: 19.10.16 14:36

Ano, takovéto zapojení jsem myslel. Jediný funkční rozdíl který proti předchozímu schematu nacházím je ten, že během přepnutí světla rozsvíceného přes PIR na trvalé svícení nedojde k bliknutí žárovky, takže se tím zcela nepatrně i prodlouží její životnost a při opačném přepnutí rozsvícené žárovky bude nižší napěťová špička pro napájení elektroniky čidla. Výhody jsou to naprosto zanedbatelné, ale žádnou nevýhodu ani nic co by mohlo být nějakým problémem pro triak v tom nenacházím.

Ohodnoceno: 0x

Datum: 19.10.16 07:05
avatar

Doplním - spínacím prvkem PIR by neměl být triak, ale relé (u některých PIR čidel výrobce upozorňuje, že na výstup není možno přivést přímo fázi)... na různých diskusích to někteří vyzkoušeli, přemostili triakový PIR spínačem a prý není problém...osobně v takových případech používám PIR s relé...ale časem vyzkouším i triakový..


doplněno 19.10.16 10:22:

Zjistíte při standardním zapojení, jestli bude "cvakat", je tam relé...a typ svítidla? Něco podobného? http://www.rajsvitidel.cz/svi…vni-88711/#informace_produktu

Ohodnoceno: 0x
