Je reálné na ohýbačce přesně ohnout trubku?

Od: Datum: 09.09.16 10:48 odpovědí: 6 změna: 09.09.16 23:29

Potřebuji ohýbat tenkostěnné trubky o průměru 16mm síla stěny 1 mm do oblouku o poloměru 17,2 cm.

On je to ovál složený ze dvou dílů. Půlovál nějakých 35cm rovné, oblouk 17,2cm, 4 cm rovné a oblouk 17,2 a nakonec opět rovné 25cm.

Je to reálné dělat naprosto přesně s takovouto hydraulickou ohýbačkou ? nebo nějakou jinou

Poslal jsem poptávku do několika firem co ohýbají na CNC a ti neumí tak velký oblouk, max měli poloměr 8 cm.

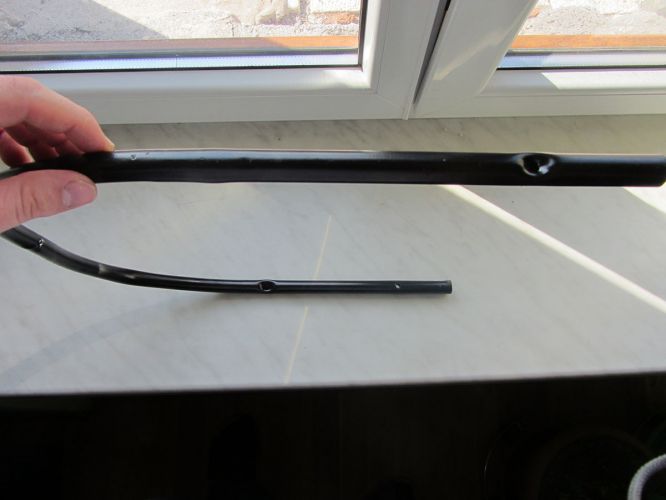

má to vypadat takto

Nikdy jsem s ohýbačkou nedělal a tak vůbec netuším jestli to vůbec půjde dělat jeden kus přesně jako druhý.



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 09.09.16 11:07
avatar

Myslím, že to neohnete do požadovaného úhlu a rozhodně ne, každou, jako druhou.

Ohodnoceno: 0x

Datum: 09.09.16 11:09

kolik toho chcete dělat?


doplněno 09.09.16 11:16:

Spíš bych použil takovýto styl ohýbačky, stím že si nechat udělat kopyto přesně na požadovaný poloměr ohybu a průměr trubky

http://www.zbozi.cz/vyrobek/o…backa-trubek-kombi-model-040/


doplněno 09.09.16 23:37: Jinak tady vám to na cnc vyrobí určitě
http://www.laser-tube.cz/prostorove-ohybani/
Ohodnoceno: 0x

Od: vanad1
Datum: 09.09.16 22:40

Matrice nemůže být o přesně stejném poloměru, jak má mít hotový kus. Zkuste uhodnout proč..

Ohodnoceno: 0x

Datum: 09.09.16 23:29
Píšu snad někde že si ji ma nechat udělat na stejnou velikost jako hotový výrobek?
Jeden z nás blbě chápe psaný text...
Ohodnoceno: 0x

Datum: 09.09.16 11:11
avatar

Záleží jak moc chcete, aby to vypadalo. Na ohýbačce z obrázku to nepůjde, určitě ne tak, aby se trubka nedeformovala. Podle mě musí být jedna z těch roln pohyblivá, aby pomohla materiál rozválet, jinak se bude bortit . Stačí se podívat na sušáky prádla, vnitřní strana ohybu je vlisovaná dovnitř, aby se toho materiálu zbavili. Tenkostěná trubka nemá dostatek materiálu, aby se za studena v tom oblouku roztáhl a tak se bortí nebo roztrhne.Je to pakárna, přečtěte si třeba tohle:

https://www.vutbr.cz/www_base…bor_verejne.php?file_id=17858

Ohodnoceno: 2x

Od: ondraaasek
Datum: 09.09.16 11:34

potřebuju jich asi 200ks teď a nejspíš dalších 200ks za půl roku.
