Zapojení motoru

Od: Datum: 05.09.16 15:25 odpovědí: 28 změna: 07.09.16 05:01

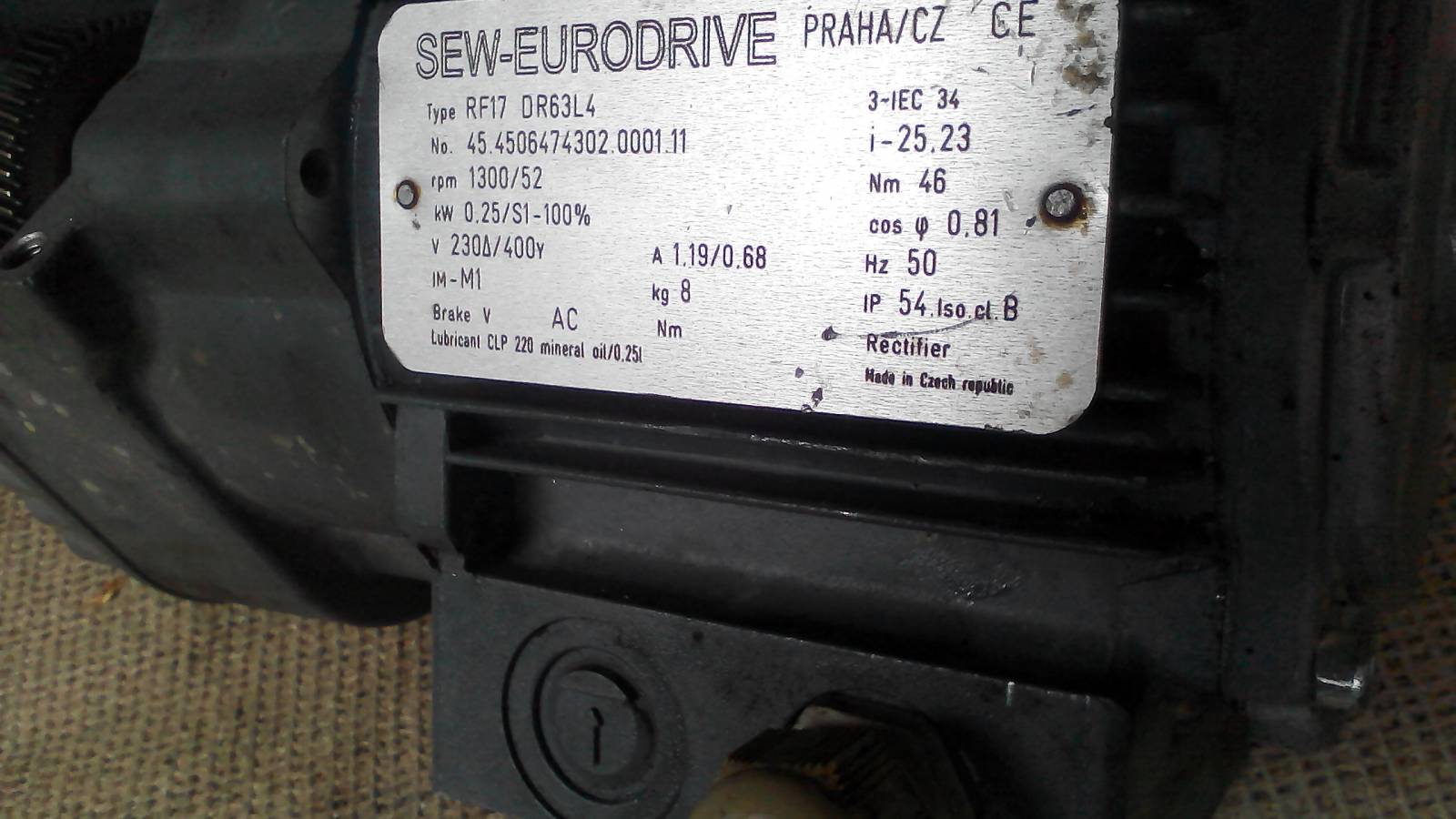

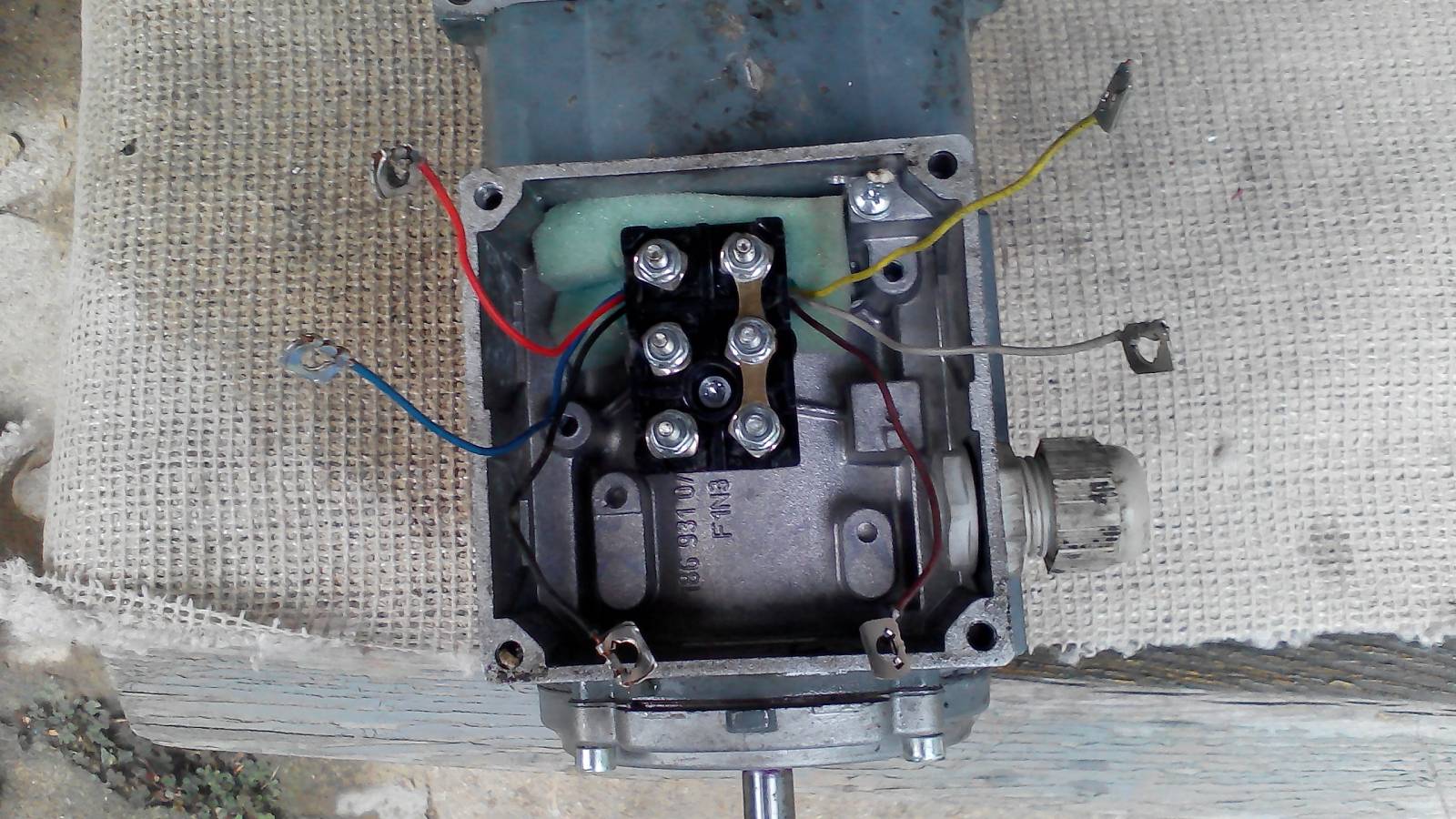

Dobrý den, poprosil bych odborníky jak zapojit tenhle motor. Dráty už byly ze svorkovnice vyjmuté a tak nevím v jakém pořadí je vinutí. Přeměrit odpor? Ještě bych rád věděl zda je třeba rozběhový kondenzáttor a s jakými parametry. Předem děkuji moc za odpovědi.



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 05.09.16 15:52
avatar

Než začnete listovat manuály (já to po 5 minutách vzdal) k čemu má sloužit? 250W je tak na ventilátor a s rozběhovým kondenzátorem ho udržíte rukou, aby se neroztočil. Rozpojené to bude proto, že tam byl původně asi zapojen měnič. Na víčku té svorkovnice není zapojení a popis barev?

Ohodnoceno: 0x

Datum: 05.09.16 16:22

Na víčku nic není. Je to motor s převodem na strojírenský provoz.

Datum: 05.09.16 16:27
avatar

Zavolejte na tu firmu ať vás přepojí na nějakého technika. Mají sice na stránkách manuály ale dělají tak široký sortiment různých specialit, že prohrabat se tím je o zdraví

Ohodnoceno: 0x

Datum: 05.09.16 16:46

Tak daleko to hnát nebudu.*smich*

Datum: 05.09.16 16:25

Prozvonit to mohu, ale je jedno v jakém pořadí budou na svorkovnici?

Od: ja1
Datum: 05.09.16 16:26

Nejdřív si prozvoňte bzučákem vždy které dva dráty patří k sobě, tím určíte jednotlivá vinutí a pak zkuste proměřovat podle těchto postupů:

http://elektrika.cz/data/clanky/uazcm010828

Jedno vinutí si zvolte jako první, to je jedno které.

avatar
Upozornění od sys strejc 05. 09. 2016 16:33:26
Smázli. Dva současně, opravdu vyjímečná situace. Prosíme autora o nové vložení svého příspěvku a omlouváme se. Tato mimořádná situace se u nás stává maximálně jednou za deset let...Děkujeme a současně vracíme ztracené hodnocení! Hezký den!
Ohodnoceno: 2x

Datum: 05.09.16 16:44

Pokud nezáleží na pořadí, tak to vyzkouším. Ještě bych to rád zprovoznil na 220V, přes kondenzátor?

Od: ja1
Datum: 05.09.16 17:02

Na výpočet kapacity pro jednofázový chod nás kdysi učili vzorec C=P /(U2*2*π*f)

C -kapacita kond. v F

P- výkon motoru ve W

U- napětí sítě (230V)

f- kmitočet sítě (50Hz)

Takže pro motor dejme tomu 1000W to dělá 0, 000 060,1 F to je 60μF.


doplněno 05.09.16 17:14:

Motor zapojíte do trojúhelníku - propojky svisle vedle sebe. Na dvě přopojíte napětí ze sítě a mezi tu zbývající a jednu napájecí zapojíte kondenzátor. Musí být z metalizovaného papíru! a minimálně na 400V!


doplněno 05.09.16 17:30:

ve vašem případě to vychází 15μF, to není normalizovaná hodnota, tuším mlhavě že se dělá 8,12 a 16, zkusil bych takovou nejbližší hodnotu při které motor v zátěži běží klidně a zároveň proud protékající kondenzátorem NEPŘEVÝŠÍ proud udaný na štítku motoru pro zapojení do trojúhelníka( je to ten větší), jinak by se vinutí přehřívalo.

Ohodnoceno: 2x

Datum: 05.09.16 18:17

Děkuji. Moc jste mně pomohl.

Od: ja1
Datum: 05.09.16 18:19

Ještě ke správnému smyslu otáčení - podle normy - pokud připojíte motor svorkami U1 U2 a U2 na fáze L1, L2 a L3 3f sítě musí se motor při pohledu na stranu pohonu (= na hřídel kam se napojuje poháněný stroj) točit doprava - ve smyslu hodinových ručiček.

Na 400V zapojit do hvězdy - na svorkovnici bude jedna dlouhá propojka přes W2-U2-V2

U1-L1

U2-L2

U3-L3

Motor se točí ve smyslu hod. ručiček


doplněno 05.09.16 18:29:

Jé - oprava!

Má tam být U1, V1 a W1

a pak:

U1 - L1

V1 - L2

W1- L3

Omlouvám se!

Ohodnoceno: 0x

Datum: 05.09.16 19:32

Takže když propojím vodorovně jedničky a ke dvojkám přiřadím jednotlivé fáze, měl by motor běžet i na 380V; nepletu-li se.

Od: ja1
Datum: 05.09.16 19:43

Ano. I když je v předpisech - že se na jedničky připojují jednotlivé fáze a propojují se navzájem dvojky, W2-U2-V2. Jak to máte na vaší fotce?

Ohodnoceno: 0x

Datum: 05.09.16 19:51

Aha, tak to zítra zkusím. Dám vědět jestli ta potvora jede.*ee*

Od: ja1
Datum: 05.09.16 20:05

Jo, taky budu zvědavý.

Před zapnutím bych ještě změřil (aspoň orientačně) odpor jednotlivých vinutí jestli je přibližně stejný a izolační stav vinutí vzájemně mezi sebou a ještě vůči kostře motoru.

Ohodnoceno: 0x

Datum: 05.09.16 22:02

Jistě. Nehodlám tančit tanec sv. Víta.*smich*

Datum: 05.09.16 22:16

ja 1 Chtěl bych ten předpis vidět. Existují jen normy.a je to nesmysl

Ohodnoceno: 0x

Od: ja1
Datum: 05.09.16 23:25

http://diskuse.elektrika.cz/index.php/topic,34475.0.html

Odkaz je dole v příspěvku pana Kurky. I s obrázkem.

Ohodnoceno: 0x

Od: ja1
Datum: 06.09.16 08:04

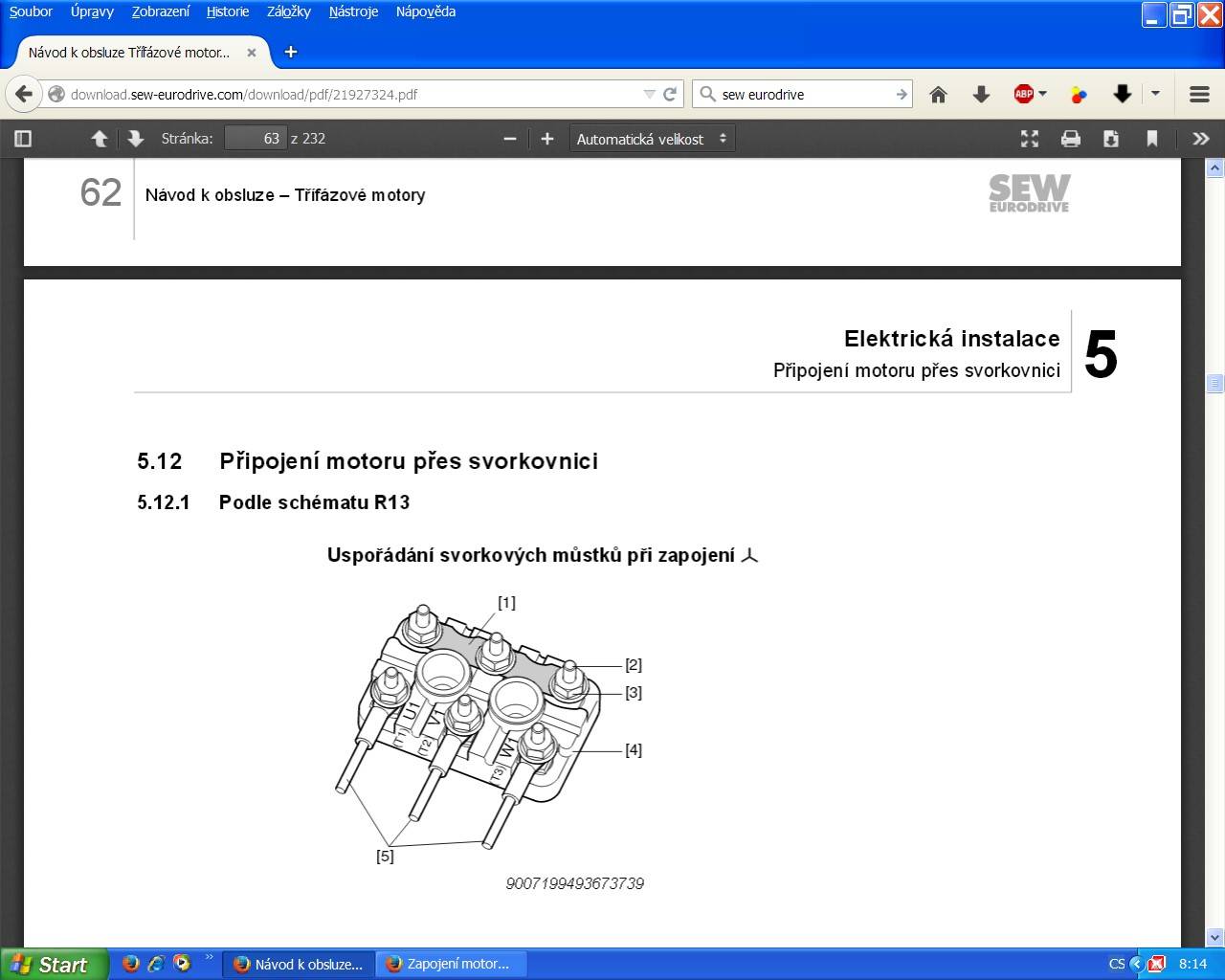

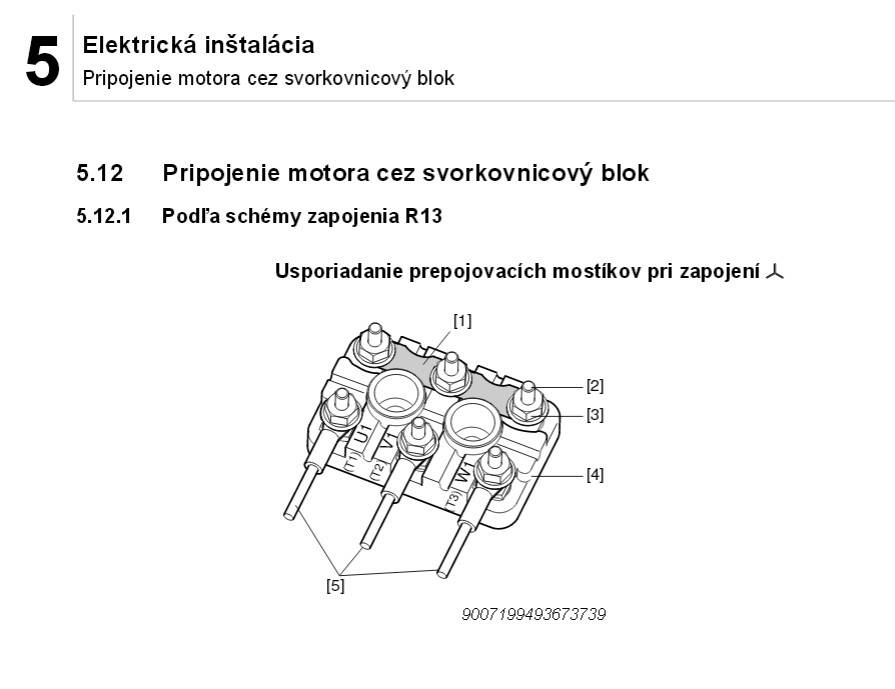

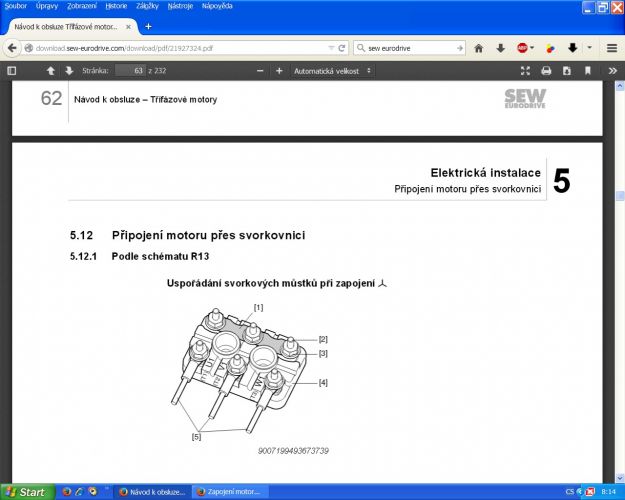

Výřez z manuálu SEW pro tuto velikost motoru

Ohodnoceno: 0x

Datum: 06.09.16 14:52

Nemá to vůbec na nic vliv. A na elektrice jsou celkem vzato šílení profíci, kteří se ale často nedohodnou, co vlastně v současnosti platí. Dál je podivné, že mají tolik času psát, i v pracovní době. To živnostník, který se chce udržet, nemůže.

Ohodnoceno: 0x

Od: ja1
Datum: 06.09.16 16:08

Já to nevyvracím. Ze schématu je jasné že motor bude fungovat bude tak jako tak. Ale prostě je něco, čemu se říká "štábní kultůra". Navíc způsob připojení je předepsán výrobcem motoru.

Ano, to máte pravdu. Nešťastné je že se vstupem do Europyčeského Sojuzu se stále normy mění - téměř rychle jako ponožky a některé které se vztahují na tutéž záležitost si dokonce i vzájemně odporují.*nevi*

Ohodnoceno: 0x

Od: ja1
Datum: 06.09.16 08:20

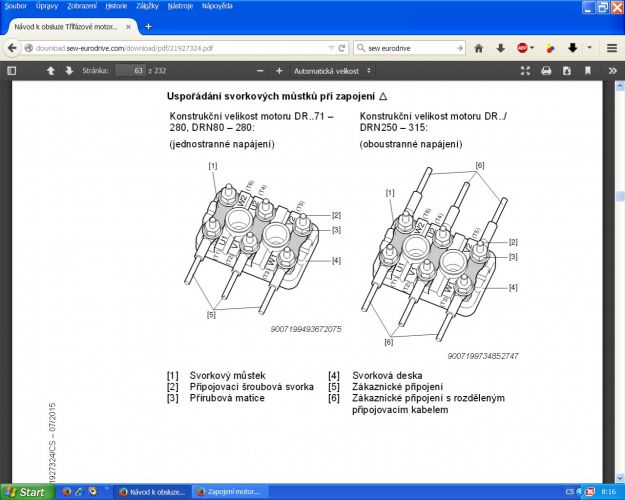

Nebo v češtině z asi 232 stanového manuálu.*cteni*

takjan: Všimněte si kam je připojeno zákaznické připojení - označeno "5" ;)Pak něco mektejte.

Ohodnoceno: 0x

Datum: 06.09.16 16:53

Motorek běží OK. Po přehození fází i na druhou stranu. Pokud bych jej chtěl do trojúhelníku, sníží se zřejmě výkon. Asi ho nechám na 380V. Zdá se mě pro můj účel dost silný. Rukou ( v rukavici) nejde ani znát snížení otáček. Ještě jednou děkuji za pomoc.:)

Datum: 06.09.16 18:32

Pozor. Do D je je na 3x230V, takže po připojení 400V by asi shořel. Cívka je na 230V.

A na funkci to vliv nemá. A pokud trváte na takových prkotinách, není to asi s vámi lehké)

Ohodnoceno: 0x

Od: ja1
Datum: 06.09.16 19:02

Vždyť o tom píšu.

Ono se řekne prkotina sem, prkotina tam a nakonec to skončí "hospodskou" prasárnou, ne- li smrtelným úrazem. To známý měl doma "mistra" co prý umí všechno - na montáž rozvodu ke světlu (dva schodišťáky)... a tehle frajer do přepínače č 6 táhl kabel 3Cx1,5(hnědá, sv. modrá a zeleno/žlutá) Na moje námitky že je to zakázáno odpovídal mávnutím ruky že to ví ale se to tak dělá normálně, že to nevadí, že se to přeznačí že to říkal támhleten a podobné slinty. Nechtěl bych po něm cokoli opravovat - fáze na z/ž vodiči je docella úlet. Krabice utopené až o 1 cm pod štukem takže se vypínače kroutí a jdou špatně zapínat.

Dále dělal parotěsnou zábranu - nebyla vůbec dotěsněna ani slepena k sobě, konce doslova urvané snad špachtlí - no to je jako když tam není. Prý že dřív se dávaly igelitové ubrusy a je to dobrý, že se tomu nic nestane.

No, nakonec jsme ho donutili aspoň tu nejhorší prasečinu předělat a už takového lempla nechci ani vidět. Umí všechno - hlavně "namachrovaně" cintat Kvalita prací mizerná.


doplněno 06.09.16 19:29:

Ještě zajímavost kompletně nová instalace a tomuhle patlalovi chyběla jedna krabice. Místo toho aby něco kváknul (známý byl doma, by pro ní došel) nebo zašel do elektry, je to asi pět minut od baráku, použil vysekanou starou 60 let, bakelitovou ze které byla asi 1/5 rozlomena a ztracena, ještě jí dost utopil a do dírek s metrickým závitem narval samořezné šrouby.

Další zásuvku upevnil sádrokartonářskými óbr šrouby protože správné mu došly takže dírky v krabici jsou zničeny.

Ještě mu známý říkal: "kdybyste cokoli potřeboval, řekněte".


doplněno 06.09.16 19:31:

Ještě zajímavost kompletně nová instalace a tomuhle patlalovi chyběla jedna krabice. Místo toho aby něco kváknul (známý byl doma, by pro ní došel) nebo zašel do elektry, je to asi pět minut od baráku, použil vysekanou starou 60 let, bakelitovou ze které byla asi 1/5 rozlomena a ztracena, ještě jí dost utopil a do dírek s metrickým závitem narval samořezné šrouby.

Další zásuvku upevnil sádrokartonářskými óbr šrouby protože správné mu došly takže dírky v krabici jsou zničeny.

Ještě mu známý říkal: "kdybyste cokoli potřeboval, řekněte". Ale tenhle machr ví , zná, má...*dril*

Ohodnoceno: 0x




Datum: 06.09.16 19:55

Ale no tak. Samozřejmě že přeznačit ZŽ a M na fázi je nejhorší prasárna, to máš naprostou pravdu, za to by se mělo střílet. Ale za ty vývody ne.

Ohodnoceno: 0x

Od: ja1
Datum: 06.09.16 20:18

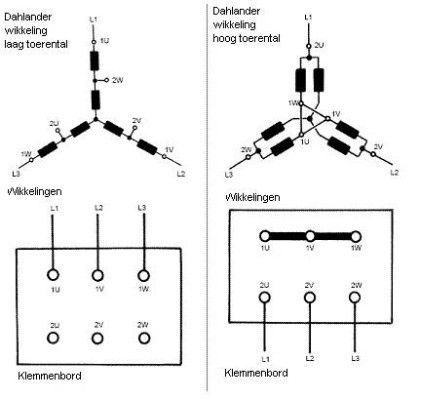

Jasně že ne. Ale ze zásady by se to dodržovat mělo, protože existují i motory se stejnou svorkovnicí, ale zapojovatelnou úplně jinak. Jsou to vícerychlostní přepínatelné motory - Dahlander. Tam je všechno jinak. Viz obrázek. Proto je vždy nutné se řídit předpisem výrobce.


doplněno 06.09.16 20:26:

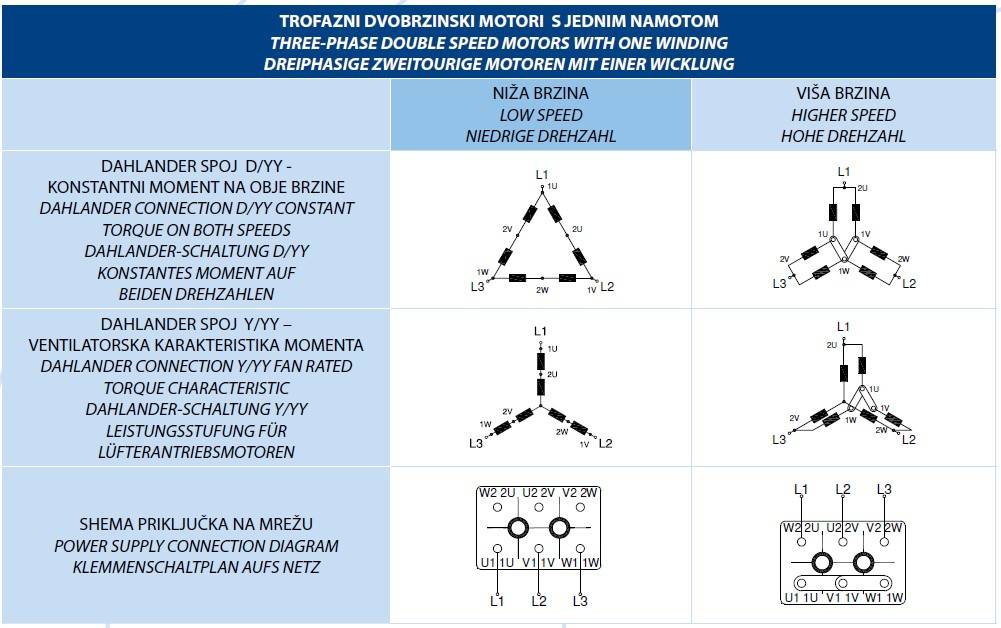

nebo

Ohodnoceno: 0x

Datum: 07.09.16 05:01

To moja říká taky. Hlavně že to jede.*smich*

Od: ja1
Datum: 06.09.16 18:44

Na 3x400V musí být zapojen vždy do hvězdy!

Do trojúhelníku ho zapojte pouze pokud ho budete chtít provozovat (jakožto jednofázový s kondenzátorem) na 230V.


doplněno 07.09.16 10:25:

Našel jsem mnohem lepší postup ale teď už je to jedno. Ten pán ve spodním příspěvku v mém odkazu to dělá zbytečně složitě. V mojí knížce o opravách el. strojů z r. 1959 je podobný postup ale jednodušeji, mnohem rychleji, nelze se splést. Škoda že jsem si na tu knížku vzpomněl až pozdě v noci.:(

Ohodnoceno: 0x
