Problém s časovačem pod vypínač

Od: Datum: 26.08.16 15:12 odpovědí: 19 změna: 03.09.16 21:40

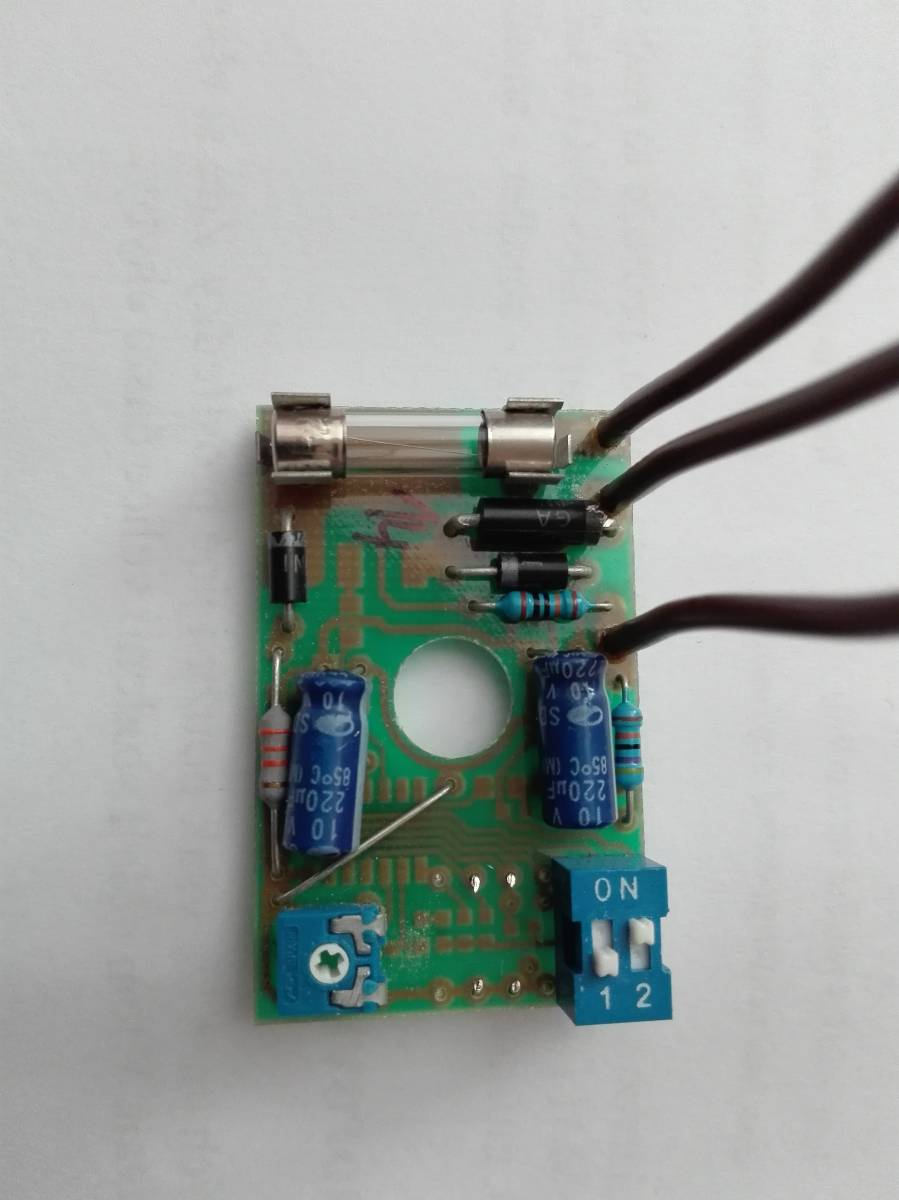

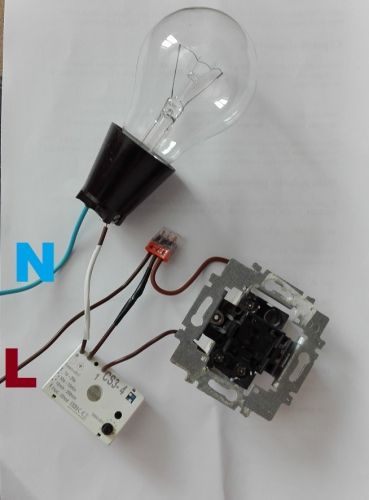

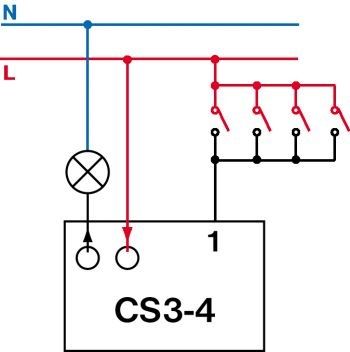

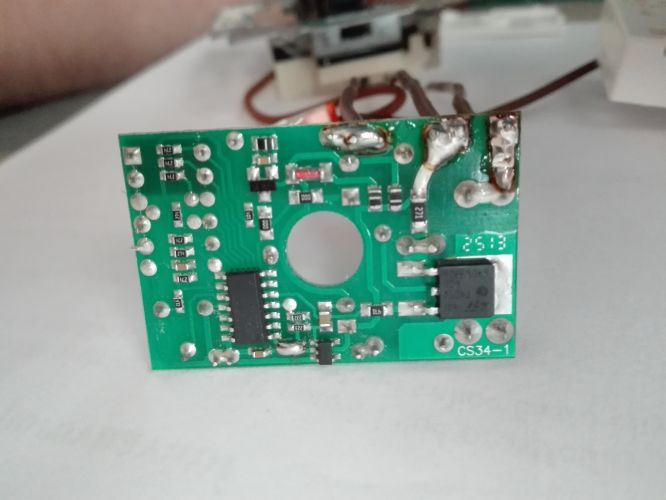

Mám Tango vypínač 3558-B43 (ten co se po zmáčknutí vrací do původní polohy), pod něj jsem plánoval umístit časovač CS3-4 a na ně připojit koupelnový ventilátor. Zedník mi při instalaci SDK zkratoval vodiče a v časovači vyletěla pojistka. Pojistku jsem vyměnil. Bohužel časovač nejde tak, jak jsem myslel, blbly i kontakty, tak jsem napájel nové drátky. Bohužel i přes to, že si myslím, že je to dobře zapojené (ať už ve zdi, nebo na stole - viz. fotka), nefunguje to jak má. Po zapojení (nahození jističů) hned běží ventilátor (svítí žárovka) a na vypínač nereaguje. Zapojil jsem něco špatně nebo je chyba v časovači? Schéma zapojení je přímo od výrobce. Předem děkuju za rady.

Ventilátor jsem zatím napojil na klasický vypínač.



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 26.08.16 16:08

Při zkratu mohlo dojít k průrazu spinácího tyristoru. Pojistka není všemocná. Pokud tomu tak je, tak je to na vyhození.

Ohodnoceno: 0x

Datum: 26.08.16 17:00
By se mohlo dat prepajet, otazkou je kolik by stal novy.
Datum: 26.08.16 18:09

Asi se na to vyprdnu a nechám to být na klasický vypínač. Nebudu zakládat další téma a zeptám se ... o patro níž jsou hlavní jističe pro celý dům s elektroměrem a přepínáním na noční proud, když bych chtěl u sebe v patře zapojit bojler, který by se zapínal jen na noční proud, stačí táhnout kabel od mých jističů u mne v patře a nebo bych musel tahat kabely z patra pode mnou? Pokud bych jen od sebe, tak jaký kabel? Připravil bych to pro elektrikáře a ten by to pak zapojil. Už toho tam na něj čeká víc děkuju.

Datum: 26.08.16 18:55
avatar

K tomu bojleru a nočnímu proudu. Dole ve škříni u toho elektroměru je taková bedna s názvem příjimač HDO (hromadné dálkové ovládání) to vlastně podle pokýnů v síti přepíná elektroměr mezi vysokým a nízkým tarifem (jak vy říkáte noční proud)

Tady záleží jak je u vás elektroinstalace zapojená. Záleží jestli od toho HDO k vám do rozvaděče kabel vede nebo ne ..

To samozřejmě my nemůžeme vědět ;).

Ohodnoceno: 0x

Datum: 26.08.16 19:14

Můj byt by měl jít také na HDO, pak by tedy mělo stačit od mých jističů natáhnout kabel do koupelny, namontovat bojler, co pozná kdy je sepnutý HDO a sepne ohřev?


doplněno 26.08.16 20:56: Teď jsme nad tím tak doma dumali, buďto
1) jde z HDO do bojleru single kabel, který spouští a vypíná ohřev vody
nebo
2) v bojleru je elektronika, co pozná, že jede levný tarif a spustí ohřev, popř. vypneJe to starý bojler Tatramat, takže si myslím, že 1). Dělá se ale i varianta 2)? Nechci rozkopávat celý barák a tahat něco z jističů s HDO o patro níž (byt mi jede přes levný tarif taky,u HDO je jeden elektroměr pro oba byty.
Datum: 27.08.16 10:45
avatar

Tak bojler se zapojí přes stykač ke kterému jde kabel z HDO, ten se hodí asi do vašeho rozvádeče a ze stykače se vede kabel k bojleru.

Tedy s HDO musí být elektroměr- dvojsazbový (nízký a vysoký tarif, podle toho se potom účtuje) a blokovací stykač. Jde vlastně o samostatný okruh, který jede jen když příjme HDO signál v síti.

Bojler co by poznal jaký je tarif není.

Ohodnoceno: 0x

Datum: 27.08.16 19:46
Omlouvam se, v poslednich dnech jsem pomalejsi. Takze by melo stacit u me do jisticu dat stykac a od nej tahnout kabel na bojler?
Datum: 27.08.16 21:07
avatar

A tady se dostáváme k věci, kterou nemůžeme znát.

Jestli do rozvaděče vede kabel z HDO, tak se tam přidá stykač a natáhne kabel k bojleru.

Pozvěte si elektrikáře. ;)

Ohodnoceno: 0x

Datum: 27.08.16 22:07
Ja jen vim, ze byt mi jde na levny proud pres me jistice. Takze az rozebere jistice tak to tam nejak promeri a zjisti. No snad to klapne.
Datum: 28.08.16 09:35
avatar

No ten "levný proud" najdete na elektroměru jako nízký tarif (přepíná tam kontrolka) a ten jede třeba od 12-13hod 15-16hod 20-22hod (to se mění, přesné časy najdete na stránkách distributora E.ON, ČEZ, PRE podle čísla na HDO).

Ohodnoceno: 0x

Datum: 28.08.16 15:11
Tomu rozumim na ten mi jede i muj byt. Proto mne zajima, jestli od HDO musi jit vylozene solo kabel pro hojler a nebo od mych jisticu jen dat ted stykac apod. a slo by to. Od svych jisticu natahnu kabel, ale zespoda ho tahat nebudu.
Datum: 26.08.16 18:49
avatar

Zapojené to máte správně.

Zkrat nejspíše časovač poškodil - nic neobvyklého.

Nový stojí kolem 200Kč.

Ohodnoceno: 0x

Datum: 26.08.16 19:14

Děkuju, vyhodím do elektroodpadu, vyřešil jsem to jednoduchým dvoupólovým vypínačem a je to.

Datum: 26.08.16 22:06
avatar

Jak dlouho běží? Nechal jste ho odčasovat?

Ohodnoceno: 0x

Datum: 27.08.16 07:56
Nastavený je na 20s, jede pořád, nevypne. Hlavně se zapne sám po nahození jističe a ne až po sepnutí tlačítka.



Datum: 27.08.16 10:32
avatar

To, že sepne po nahození jističe je v pořádku, takto to dělá většina časových spínačů, PIR čidel apod.; teprve po prvním odčasování funguje podle nastavené funkce. A pokud máte přepínače času tak jak na foto, pak je tam čas 30s - 10min...nepoznám sice, jak je nastaven trimr, jestli na jedničce nebo někde jinde...pokud by byl třeba na pětce, pak je čas kolem pěti minut a tak dlouho bude časovač poprvé sepnutý po zapnutí jističe


doplněno 27.08.16 21:09:

To vše za předpokladu, že časovač není poškozen... ještě jednou bych odzkoušel...

Ohodnoceno: 1x

Datum: 27.08.16 22:08
Ano, je nastaveny na nejmensi dobu. Proc se zapne po zapnuti jisticu, kdyz povel k zapnuti mu ma dat tlacitko?Pak clovek nebude doma, parkrat vypnou proud a doma mu pobezi buh vi co...
Datum: 28.08.16 00:00
avatar

Protože bez napájení je ten PIC úplně blbý a netuší, jestli je tlačítko ON nebo OFF, na jaký čas je nastavený trimr, jestli je připojená zátěž (jakých parametrů) atp. Prostě se po připojení napájení zapne a otestuje.

Ohodnoceno: 0x

Datum: 03.09.16 21:40

Takže HDO jsem konzultoval se spolužákem z ČEZu, říkal, že by se musel tahat kabel od stykače nebo od HDO, obojí je dole v patře, takže to nechci. Každopádně tím pádem nastává varianta B, koupí se jen jeden nový velký bojler, který bude u našich pro obě domácnosti.

Nastává však druhý problém, když oni pustí teplou vodu, tak nám neteče. Předělávat rozvod nechceme (bohužel to před cca 20ti lety někdo špatně udělal. Ale dostal jsem info, že stačí přidat nějakou "tlakovou nádobu", která by problém vyřešila. Je to tak? Případně jak instalovat, jak se to jmenuje? Díky.
