4.fázový kabel ve vypínači č.5

Od: Datum: 07.08.16 17:05 odpovědí: 25 změna: 15.08.16 07:34

Mám tu další ze série dotazů týkající se kompletace elektro. Dnes se mi povedlo zprovoznit 12V bodovky v koupelně..stěrače stírájí světla svítí..Zarazila mě však jedna věc.. A to, že v krabičce od vypínače (je tam půlenej) mám od každé barvy 4 kabely. Jeden kabel je přívod z rozvaděče (nalezelo zkoušečkou) ..2x je kabel pro jednotlivé okruhy(celkem 2). a poslední kabel fázový co mi zbyl? Vůbec netuším k čemu tam je. Proud do něj z rozvadeče nejde a při zapojení do okruhu světel taky nic nedělá. Mohl bych opět požádat o nějaký výčet možností?

Otázka mimo soutěž. Na WC mám klasický vypínač č.1. WC je vedle koupelny popsané výše..Při zapojení všech pojistek vyjma té co mi vyhazuje celej byt, mi ani do jednoho ze 2 kabelů nejde fáze z rozvaděče..(předpokládám, že 1 kabel je přivod a druhej odvod)..Kabely nebyla manipulováno, tak jak bylo od elektrikáře nachystáno, zazděno. Je možná nějaká spojitost s koupelnou nebo z vyhazujícím jističem?

Ptám se abych se dozvdělal popř. informoval, ne aby ze mě za každou cenu byl elektrikář.


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 07.08.16 17:14

Jestli je kabel částečně veden v SDK mohlo dojít k poškození při monáži desek.

Ohodnoceno: 0x

Od: krtek
Datum: 07.08.16 17:20

předpokládám, že to byla odpověď na otázku mimo soutěž...všechhno je zděné..omítka..u WC a koupelny je stavební pouzdro..

Datum: 07.08.16 17:53
avatar
Nebyl zaizolovany? Muze jit klidne o vodic rezervni. Kdyby nahodou...
Ohodnoceno: 0x

Od: krtek
Datum: 07.08.16 17:54

Ne nebyl izolovaný..žádný z nich


doplněno 07.08.16 17:59:

aby to nebylo matoucí..od každé barvy jsou tam 4...tzn.. 4faze 4 nulaky 4 země

Datum: 07.08.16 18:00

4tý kabel v krabičce tipuju na napájení ventilátoru...tedy jestli v koupelně nějaký je.

nebo přívodní kabel 230 k vypínači WC.

Ohodnoceno: 0x

Od: krtek
Datum: 07.08.16 18:04

ventilátor nemám ani na wc ani v koupelně z technických důvodu (nizky strop)

Datum: 07.08.16 18:02
avatar

poslední,co zbyl navíc v koupelně,nevede na to wc? spojte ho wagosvorkama s příchozím od rozvaděče a potom proměřte wc... budete to mít-z rozvaděče za vypínač v koupelně,odtamtud-- 1-vypínač-světla v koupelně --2 -za vypínač na wc a ke světlům wc

Ohodnoceno: 0x

Od: krtek
Datum: 07.08.16 18:06

to jestli vede nebo nevede do wc nevím..proto se ptám odborníků zde ;) ...že by mi to elektrikář udělal až tak debilně? :)) no každopádně tady ta odpověď zní přívětivěji než to, že mám někde skříplej kabel...to by mě asi omylo...bourat kachličky a omítku


doplněno 07.08.16 18:11:

Když se nad touto odpovědí zamýšlím důkladněji...tak pokud je tohle technické řešení možné a dělá se...tak bych k tomu přikláněl největší sympatie..protože elektrika v bytě se tahala najednou a celá a v té době ještě nebylo osazeno stavební pouzdro společné jak pro WC tak koupelnu...kéž byste měl pravdu :) by mi spadl kámen ze srdce...furt jen řeším nějaké problémy

Datum: 07.08.16 18:21
avatar

já bych to takhle udělal,světla na wc a koupelně by byla na jednom jističi za chráničem. používám hluboké krabičky a všechny spoje dávám za vypínače. vyhnu se tak zavíčkovaným krabičkám pod stropem...mmchdm,zdá se ,že requied si to myslí také...

Ohodnoceno: 0x

Od: krtek
Datum: 07.08.16 18:27

je fakt, že v rozvaděči jsem nenašel žádnou zmíňku (popisek) o wc...všude jen koupelna...vím, že co šlo jsme redukovali pod jeden jistič (málo místa v rozvaděči, jen 24modulů)..bohužel je to už nějaký pátek a nevím co vše jsme tak udělali..vím jen o led páscích...

Datum: 07.08.16 18:28

na 99% to tak bude, neni jediný důvod tahat od wc kabel až do rozvaděče a nebo někde tvořit další krabičku.

Ohodnoceno: 0x

Od: krtek
Datum: 07.08.16 18:46

když se na této možnosti shodnete dva...tak už začínám být klidnější...věřím v to, že to tak bude (přece jenom u mě nemůže být nic jednoduché)...pak už bych teda neměl problém se zapojením...ještě se musím naučit jak se zapojuje 6+6 ...tam ještě nerozumím pár věcem :)) konkrétně zapojení odvodní hnědé fáze z přívodní (hlavní) krabičky

Datum: 07.08.16 19:06
avatar

mé oblíbené stránky,přehledně nakreslené... http://mylms.cz/text-skutecne…-zapojeni-v-elektroinstalaci/ ...

Ohodnoceno: 0x

Od: krtek
Datum: 07.08.16 19:11

zrovna na ty čučím :)) ano jsou perfektní..z těch jsem naštudoval 1 a 5 :)) ale zrovna 6+6 tam není..musím zkloubit více zdrojů.. dobrý je i tento. Tam je to nakresleno přímo na strojku

http://www.obzor.cz/vyrobky/d…ema-zapojeni-vypinacu-english

Datum: 07.08.16 19:15
avatar

ale je,světelný obvod ovládaný ze dvou míst...

Ohodnoceno: 0x

Od: krtek
Datum: 07.08.16 19:20

já myslel, ze 2 míst a ještě 2 okruhy :)

Datum: 07.08.16 18:05
avatar
Řekl bych, že tam jsou spíše 3 barvy. A to 4x černá, 4x modrá a 4x žlutozelená.
Není jisté, kde je fáze, dokud to na místě elektrikář nezměří.
.
A v popisovaných problémech pomůže opravdu jen elektrikář na místě a ne osoby na dálku tipující nepoznané...
Nechápu, jak můžete laikovi nezodpovědně radit na dálku práce či pokusy na elektrickém zařízení?!
doplněno 07.08.16 18:21: Dobře, tak 3 barvy... HN. M. Žz. Ale ne 4 fáze, a ne 4 nuláky a 4 země. Jen po 4 dráty stejné barvy, a napsal jsem, že NENÍ JISTÉ, kde je fáze. Klidně může být i ve vodičích jiné barvy.
Zvlášť když tazatel bude laborovat podle dohadů a předpokladů někoho na dálku
Ohodnoceno: 0x

Od: krtek
Datum: 07.08.16 18:08

Hnědou od černé ještě poznám s dovolením :) pokud jsem dobře odpozoroval tak černá barva je v kabelech s 5 žilami.. ano, vím, že pomůže elektrikář na místě..ale ne v neděli večer...a navíc jak jsem zmiňoval dříve v jiném tématu..není momentálně k dispozici..proto jsem rád za každou radu...byť těch odpoví a možnost může být mnoho

Od: ajtak
Datum: 07.08.16 19:20

Nemůže ten 4. kabel být průchozí? Tedy, že vede někam do dalšího vypínače? Třeba do toho na záchodě? Tedy by se měl spojit s tím, co vede z rozvaděče.

Ohodnoceno: 0x

Od: krtek
Datum: 07.08.16 19:21

Děkuji za příspěvek..tímto jsi 3. člověk co tuto možnost navrhuje..uvidím jak tam půjdu zase..hned vyzkouším..

Od: krtek
Datum: 14.08.16 21:18

tak jsem si dneska opět hrál na elektrikáře a zapojoval světla...tak ani ten 4.kabel co byl v koupelně, fázi do WC nedal..švihl jsem ho přímo do druhé zdířky v krabičce..vylučovací metodou jsem však opět zjistil, pro změnu na chodbovém vypínači, že ten má zase 6 hnědých kabelů a také jsem tam fázi na první pokus nenašel...přitom je to jen 6+6...ten co k je k němu protiklad, tam byly jen 4 kabely (2x hnědá 1x černá 1x šedá) a ty mám všechny v krabičce napojené (6+6)...absolutně teď nevim jak to nachystal :D



Od: krtek
Datum: 14.08.16 21:19

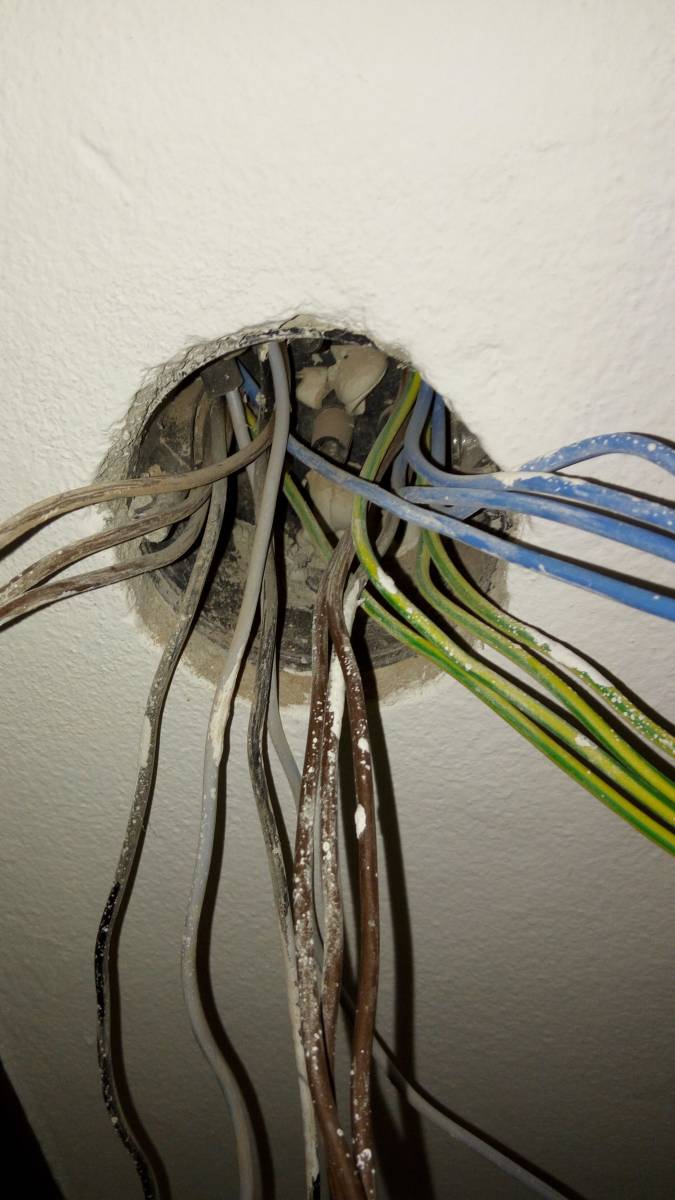

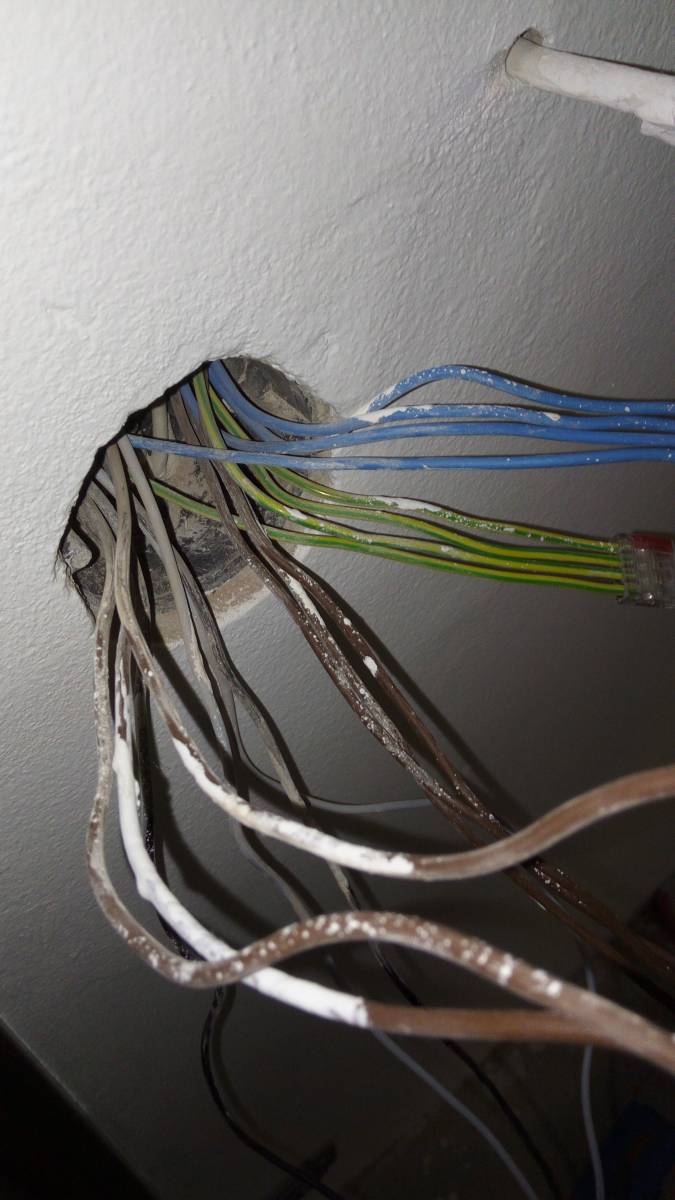

foto

Od: krtek
Datum: 14.08.16 21:23

jinak varianta průchozího kabelu byla u mě použita na druhé straně chodby, kde mam ten schodišťák a vedle něj jsou světla do kuchyně..tam jsem z č.1 napájel i strojek č.5 u schodišťáku byly jen 4 kabely bez živé fáze

Datum: 15.08.16 06:13
avatar
Ať počítám jak počítám, 18 vodičů v JEDNÉ krabici. To je šok.
.
Spojit ty dráty a případně do krabičky vložit a zapojit i 6+6, to bude úkol nesnadný i pro mága Koprfílda... Neoznačené, a odkud, či kam vede který z těch tří kabelů přicházejících zdá se z jednoho otvoru vpravo nahoře bude třeba zjistit...
.
Poznámka pro všechny zájemce o problém...
Preferuji instalace v trubkách, a zatahování jednotlivých vodičů, s minimálním množstvím spojů v rozvodných krabičkách. A do přístrojových krabic žádné nuláky a země... Na funkce signálních doutnavek stačí většinou dráty ovládání, a pro jiné účely není problém další vodič do trubky přitáhnout. Z odbočovací krabice nad vypínačem.
Pro vzpomínané zapojení 6+6 by mi stačilo v ideálním případě 5 vodičů . Žádná svorka, jen strojek 6+6. Žádných 18
.
Pozastavím se u :... přitom je to jen 6+6...ten co k je k němu protiklad, tam byly jen 4 kabely (2x hnědá 1x černá 1x šedá) jak píše tazatel.
Do krabičky "protikladu" 6+6 by mělo přijít aspoň 6 vodičů! ( 2 přepínaná fáze + odchod, to celé dvakrát)
Nebude to teda zřejmě krabička pro 6+6
.
Budu se opakovat. V popisovaných problémech pomůže opravdu jen elektrikář na místě a ne osoby na dálku tipující nepoznané...
Nechápu, jak může někdo laikovi nezodpovědně radit na dálku práce či pokusy na elektrickém zařízení!
.
Pro tazatele : kabel je označení pro několik vodičů (min. 2ks) společně vedených v jednom vnějším obalu. Jednotlivý dlouhý kus kovu v samostatné izolaci, ať už měděný, hliníkový a pod. nazýváme vodič, v hovorové reči i drát. Jo a mrtvá fáze nebývá.
To je poznámka, abyste se dozvdělal popř. informoval, ne aby z Vás za každou cenu byl elektrikář. I tak nebude.
Ohodnoceno: 0x

Od: krtek
Datum: 15.08.16 07:34

Taky jsem se pozastavoval nad tím kolik tam toho je a jsem zvědavej jak to tam narve...ale tak na druhou stranu..ušil to na sebe sám..co vám mám povídat...já jsem se na to jen podíval a zjistil jsem, že tohle už asi sám nedám :) i když mám super obrázek podle kterýho jsem doufal, že to zapojím ( http://www.obzor.cz/files/domovni_vypinace/navody_schema/schema_razeni_6_6.png)

zároveň opravuji svůj předešlý příspěvek o "protikladné" krabičce se 4 kabely...je jich tam opravdu 6 omlouvám se za špatně podané informace!...nevím proč jsem napsal 4..nejspíš jsem měl v hlavě ještě tu koupelnu.. je to tak jak píšešte.. každá ze tří barev je tam 2x.

mé "terminus technikus", které používám nejsou sice odborné, ale tomu co tu vysvětlujete ještě rozumím a nejsem tak úplnej žabař :)) jen mám rád když se mluví pěkně po lopatě...líp se mi to chápe..jsem praktik..potřebuji to vidět na živo a teprve potom pochopím teorii..né neopak :)
