Malá rozvodnice

Od: Datum: 18.04.16 16:25 odpovědí: 6 změna: 19.04.16 01:42

dobrý den

potřeboval bych poradit jak správne udelat - situace:

malá rozvodnice 8 modulů osazená Fi, 3x jistic 16A a 1x jistič 6 A. Na vývod 6A jističe bude zapojeno 1 svetlo a jeden ventilátor, vodiče 3x1,5 mm a tady mám dotaz: od jističe 6A povedu vodič na seriovy přepínač č.5 - jednim tlačítkem se bude zapínat svetlo, druhým ventilátor, tedy do vypínače povedu 3 vodiče 3x1,5 mm , vypínač bude v podstatě pod rozvodnicí, mohu spojit oba vývody z vypínače s přivody od svetla a ventilátoru v rozvodnicí svorkou? Místo tam je, nebo musím udělat k vuli tomu krabici - to práve nechci ...vše bude instalováno na povrch, IP44. Pokud by to šlo propojit v rozvodnicí tak by tam bylyjen 2 svorky - propojení vodicu kudy poteče fáze od vypínače, N a PEN svorkovnice tam již je

děkuji


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 18.04.16 16:54

Můžete klidně v rozvodnici. Není v tom problém.

Ohodnoceno: 0x

Od: kotal
Datum: 18.04.16 16:59
V rozvodnici mate zrejme N a PE mustek. Do krabice s vypinacem privedte L , PE a N z rozvodnice. N do jedne wago svorky a PE do druhe wago svorky, ktere budou v krabici vypinace a L na vypinac. Z te krabice povedete dva kabely, jeden pro ventilator, druhej pro svetlo. L pro svetlo z jedne strany vypinace, N z wago, kde mate N a PE, kde mate PE. Obdobne zapojite svetlo. Nezapomente pre pracemi vypnout jistic a dodrzujte barevne znaceni.
Ohodnoceno: 0x

Datum: 18.04.16 19:56

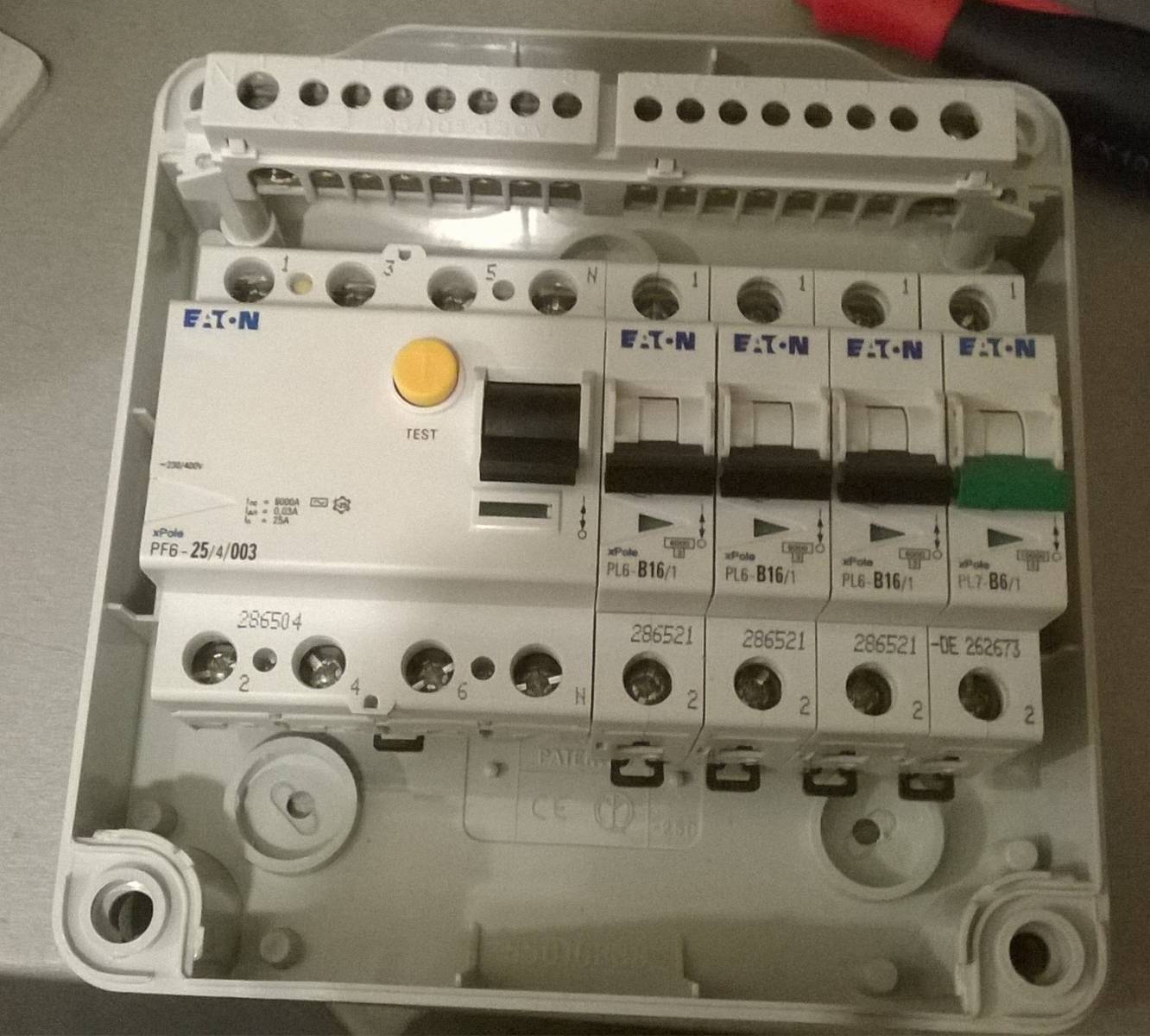

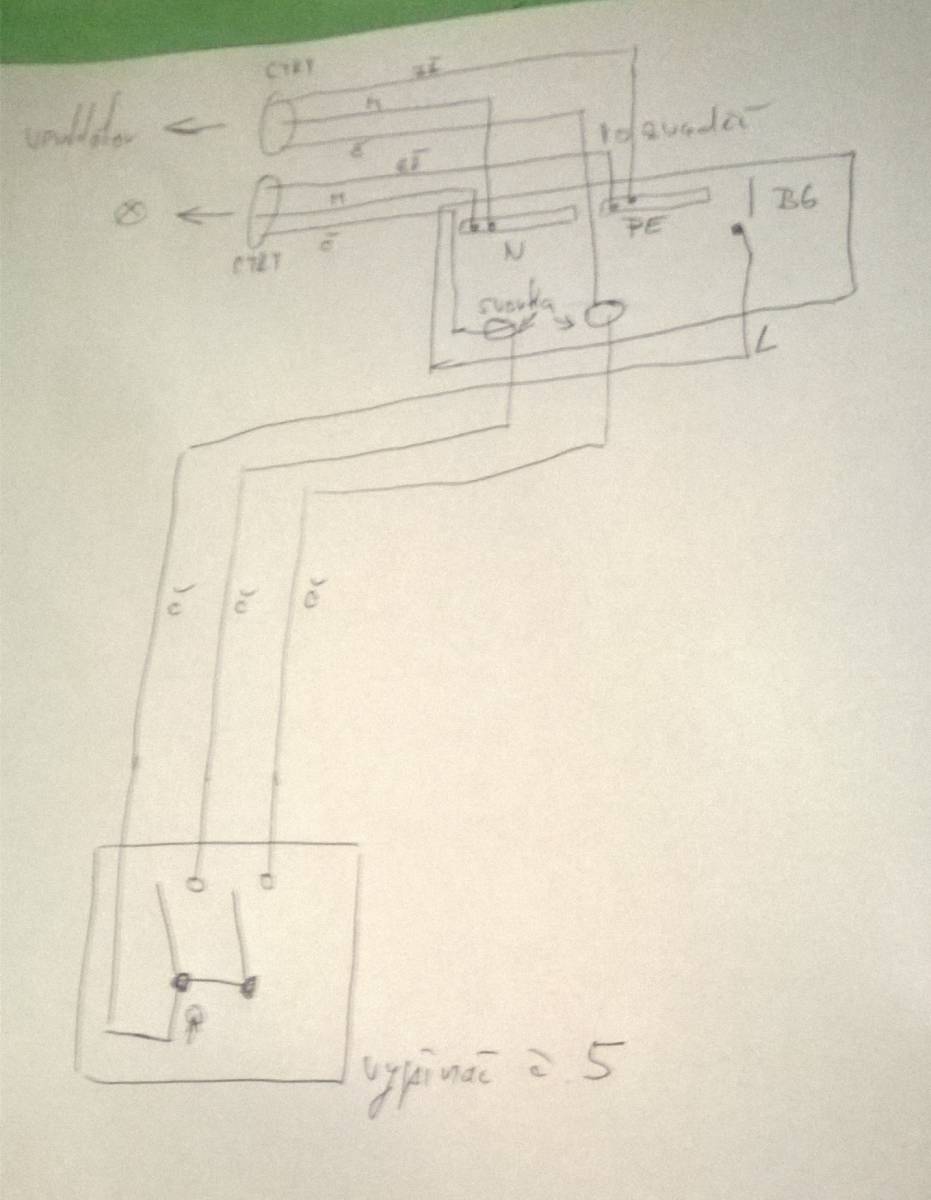

dekuji za reakci, nakreslil jsem jak bych to chtěl + foto rozvodnice...mohu tedy L ke svetlu a druhé L k ventilátoru propojit v rozvodnice napr wago svorkou? je tam dole místo... Jinak budu muset dát na stenu krabici... do vypínače bych tahal jen jeden klabel 3x1,5 mm černé vodiče (nebo barvy fází), a kabely ke svetlu i ventilátoru přímo z rozvodnice, pokud by musela být krabice tak je mi vše jasné, jde mi je o to zda to muzu v rozvodnici propojit viz obr a zda wago spojka či čokoláda nebo zda je to nepřípustné..dekuji

Datum: 18.04.16 17:45

Ano toto spojení lze provést v rozvodnici, ale patřičným způsobem.

Např. pomocí řadových svorek přidělaných na DIN lištu


doplněno 18.04.16 23:15:

Špatně zvolena velikost rozvodnice. Až se tam nadupe těch 7 kabelů přes průchodky tak tam moc místa nebude.

Ohodnoceno: 0x

Datum: 18.04.16 19:57

na DIN liště jiz není misto...

Od: kotal
Datum: 19.04.16 01:42
Musim souhlasit, ze rozvodnice je mala a lepsi, by byli radove svorky na DIN. Bude to pakarna, ale do rozvodnice to "nacpat" pujde. Nejake wago svorky v rozvodnici moc hezke nejsou, nicmene nemyslim, ze by to bylo neco vylozene proti norme v tomhle pripade.
Ohodnoceno: 0x
