Funkce přístroje CH4X20 pro ochranu čerpadla

Od: Datum: 27.02.16 22:28 odpovědí: 4 změna: 27.02.16 23:38

Dobrý den,

prosím, vysvětlete mi funkci tohoto přístroje pro ochranu trojfázového čerpadla před během nasucho:

http://www.envicomp.cz/detail-11-21-model-ch4x20.html

Ze schématu zapojení mi není jasné, jak to může fungovat, jakým způsobem je čerpadlo odpojováno při zaznamenané změně účiníku. Díky.


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 27.02.16 22:58
avatar

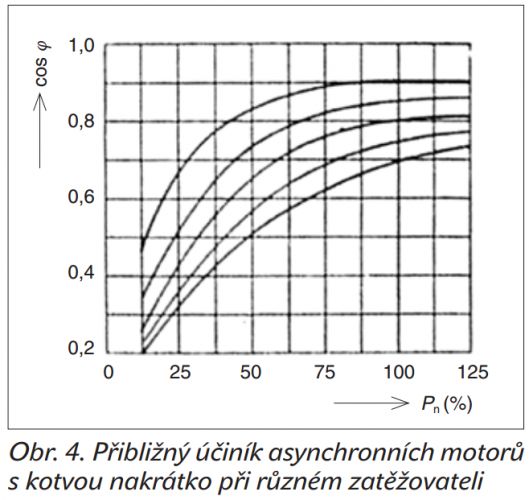

To je jednoduché. Se změnou zatížení motoru (pokud jede motor nasucho, tak zatížení klesne) se mění i účiník. Však to tam máte i psáno. Tento přístroj účiník měří a při jeho poklesu na určitou nastavenou hodnotu po určitém čase rozepne obvod.

Ohodnoceno: 0x

Datum: 27.02.16 23:07

V dnešnej dobe sa na pohon používajú väčšinou asychronné motory ktoré pracujú so sklzom otáčok magnetického poľa rotora voči otáčavému poľu statora.Ak sa točí motor naprázdno,bez záťaže,tak je ten sklz malý ak je zaťaženie veľké tak je ten sklz veľký.Toto zariadenie funguje na monitorovaní toho sklzu,ak je malý,tak vypne elektromotor lebo ide naprázdno,ak bude veľký a hrozí zastavenie motora,tak ho vypne tiež.

Ohodnoceno: 0x

Od: accur
Datum: 27.02.16 23:17

Děkuji, změna velikosti účiníku v závislosti na zatížení asynchronního motoru mi je zřejmá. Není mi však jasné, jakým způsobem je čerpadlo odpojováno, viz schéma zapojení. Minimálně dvě fáze jsou zapojeny stále.

Datum: 27.02.16 23:38

Princip jak píše mikihans. Přístroj měří na všech fázích napětí a na jedné (L1I L1K, pro proudy nad 10 ampér se zde musí použít převodní trafo) proud. Z tohoto vyhodnocuje učiník a při nastaveném účiníku odpovídajícím chodu bez vody za definovanou dobu vypne. Co se týká výkonného členu , je to tam namalováno celkem nepřehledně, ale na svorkách 15,16,18 a 25,26,28 jsou dva přepínací kontakty. Ty vidíte připojené v pravé části schématu pod označením R1 a K1 (ten R1 je rozmalován poněkud nešťastně na dva, ale je to jeden přepínací, při vybavení přepne z cívky stykače na žárovku) v kombinaci se START/STOP. K1 je cívka stykače motoru a ALARM je žárovka - hlášení poruchového stavu.


doplněno 27.02.16 23:39:

Nejsou dvě fáze zapojeny stále, odpojuje je K1 - stykač zakreslený nad motorem.

Ohodnoceno: 0x
