Tlakový spínač - prasklé těleso kolem závitů

Od: Datum: 20.02.16 08:05 odpovědí: 19 změna: 22.02.16 12:07

Zdravím!

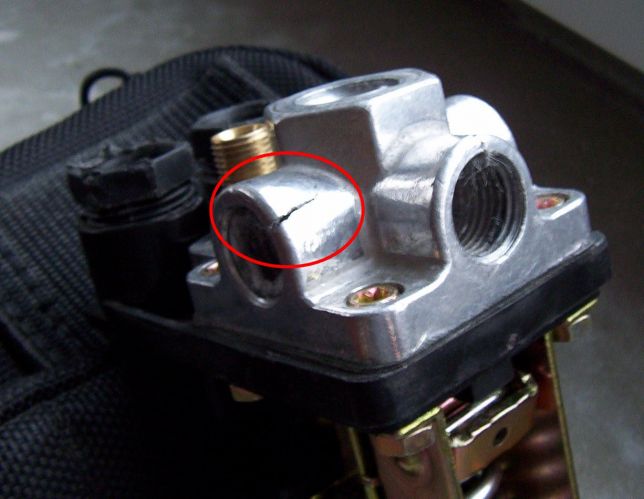

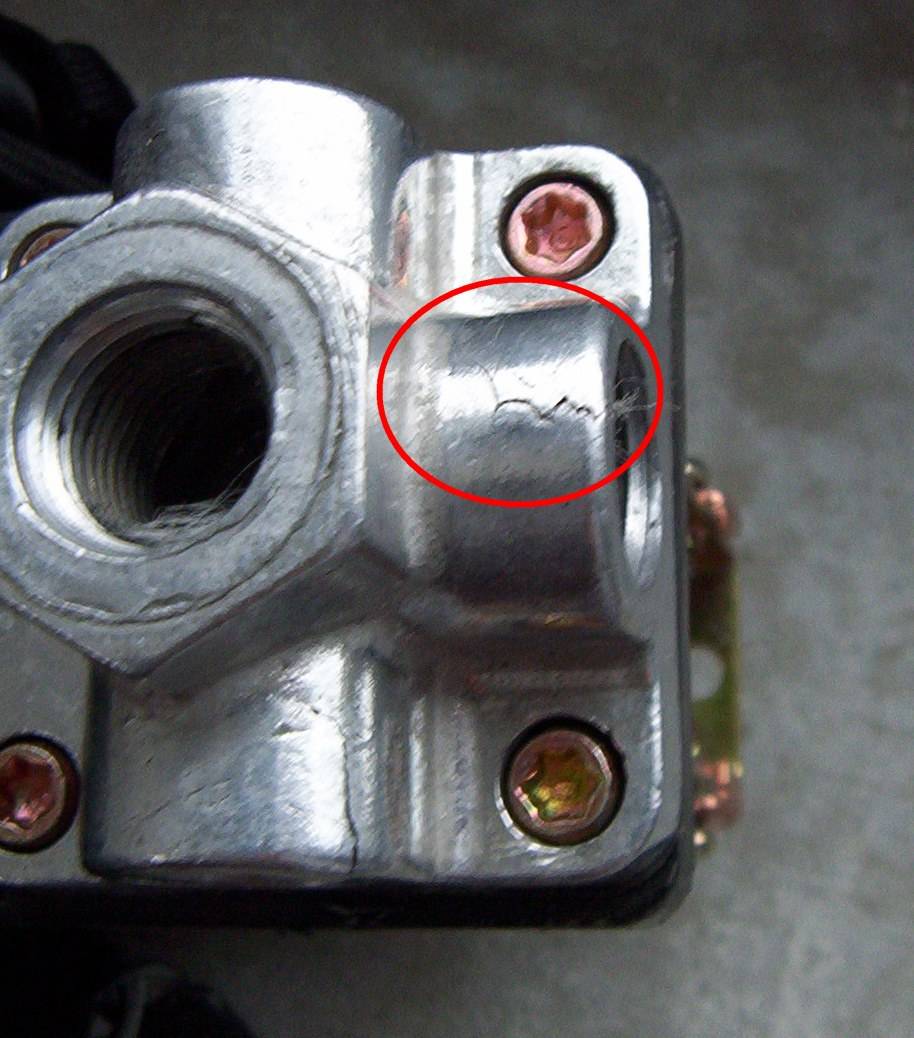

Při instalaci ftinek do tlakového spínače ke kompresoru mi prasklo těleso kolem závitů - viz obrázky. Příčinu vidím v přílišném dotažení a v nadměrné vrstvě těsnící nitě Loctite. Já vůl si neuvědomil jak málo hmoty je kolem závitů a dotahoval na krev.

Je možné toto spravit? Napadlo mě buď praskliny zaletovat měkkou pájkou a nebo zalít epoxydem (vyztuženým skelnými vlákny) s tím, že i fitinky bych místo těsnící šňůry utěsnil a zároveň přilepil epoxydem. Samozřejmě by se spoje staly nerozebiretelnými, ale to by nevadilo.

Prosím Vás o Váš názor a případné návrhy na opravu. Kompresor chci tlakovat na max 8 - 9 bar.

Děkuji Vám.



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 20.02.16 08:18

Opravovat hliníkové těleso jakkoliv po domácku nemá cenu. Je to hliník a ten bys mohl jedině svařit.

Zalepovat tu prasklinu nemá cenu, protože při dalším dotahování to prskne znovu. Výztuha skelnými vlákny tomu taky nepomůže.

Pokud to chceš zachránit, tak tam to šroubení zalep epoxidovým lepidlem a lepidlem vyplň i tu prasklinu. Pokud bude mít šroubení dost závitu, tak to lepidlo utěsní závity v tělese před prasklinou a zbytek závitů bude držet šroubení.

Já bych raději objednal nový tlakový spínač.

Jestli dobře vidím, tak na druhé fotce na spodním vývodu máš taky prasklinu.

A na utěsnění vzduchových spojů bohatě stačí teflonová páska. Ta neklade takový odpor při dotahování.

Ohodnoceno: 2x

Od: adal®
Datum: 20.02.16 08:19

z fotek není uplně jasné o jaký tlakový spínač se jedná, ale jestli to není typ s odlehčovacím ventilem tak jeho cena bude někde do 800 kč a než to lepit a spravovat bude vhodnější koupit nový

Ohodnoceno: 0x

Datum: 20.02.16 09:00
avatar

Není vidět dovnitř, jak je to složité, pro výrobu. Ale rozhodně pořídit nové a když nebude, tak to vypadá na velmi jednoduchý výrobek. To vám zmákne za chvilku kdejaký frézař nebo soustružník.

Ohodnoceno: 0x

Datum: 20.02.16 09:16
Žádné sroubeni se neutahuje na krev...
Jinak tohle epoxyd v pohodě zvládne.
Vyčistit, odmastit, napatlat zavit a zasroubovat. Nakonec bych udělal vrstvu z venku a zahladil ty praskliny.
Jinak se jak použít lepidlo kterému nevadí olej.
Ohodnoceno: 3x

Datum: 20.02.16 09:34
avatar

Radím : dělejte věci pořádně. Tohle tělísko je neopravitelné. Hliník nezaletujete, ani nezaepoxytujete, protože závit v otvorech je kuželový. Utáhnete a praskne vám zas. Obraťte se na výrobce a poptejte se, protože tohle tělísko bývá mezi náhradními díly.

Součástka se jmenuje buď : krabice rozdělovače tlakového vzduchu

nebo : rozvodná kostka tlakového vzduchu

nebo možná že v nějaké místní hantýrce se jmenuje nějak jinak, ale oni už budou vědět.

*

No a douška pro opičáka nade mnou : tuhle součástku vám nezmákne ani ten nejšikovnější soustružník, ani ten nejšikovnější frézař, ale tak možná snad horizontální závitový vyvrtávač.


doplněno 22.02.16 10:27:

Dobře, když čtu ty dvě expertní reakce pode mnou, přidám doplněk.

1/ Moje rada pro opičáky : jděte se podívat jak soustruhy a soustružníci vypadají.

2/ A douška pro tazatele : Co se týká závitů. Vidím že jsem možná opravdu psal příliš rychle.

Geometrie tohoto spojení vypadá tak, že se šroubuje kužel do válce. Vy jste silou utahoval a do hliníkové závitové díry tlačil ocelový kuželový závit. Jestli máte aspoň trochu páru o pevnosti materiálů a rozkladu sil, pak se nedivte, že vám těleso prasklo právě tak jak prasklo.

Můžu je opakovat : tělísko neopravujte, protože ho stejně neopravíte. Kupte nové.

Ohodnoceno: 0x

Datum: 20.02.16 22:52
avatar

Figurek, tak asi neznáte ty správný soustružníky nebo ve vašem kraji nerostou. Ovšem po tom, co tazatel napsal, že to stojí celé 160 korun bych se na to vyprd a šel raději na pívo.

Ohodnoceno: 0x

Od: cicko
Datum: 20.02.16 23:04

"Závit v otvorech je kuželový" - docela zajímavý postřeh. To se nechá poznat jen podle fotky? A z jakého praktického důvodu by měl být kuželový?

Ohodnoceno: 0x

Od: spinac
Datum: 20.02.16 23:22

Že závit je kuželový to ví každý vzdělanec. Ovšem nikoliv vnitřní, ale vnější.

https://cs.m.wikipedia.org/wiki/Trubkový_závit


doplněno 20.02.16 23:41:

A proto taky lehce mufnu a podobně při šroubování roztrhneme

Ohodnoceno: 0x

Datum: 22.02.16 10:57

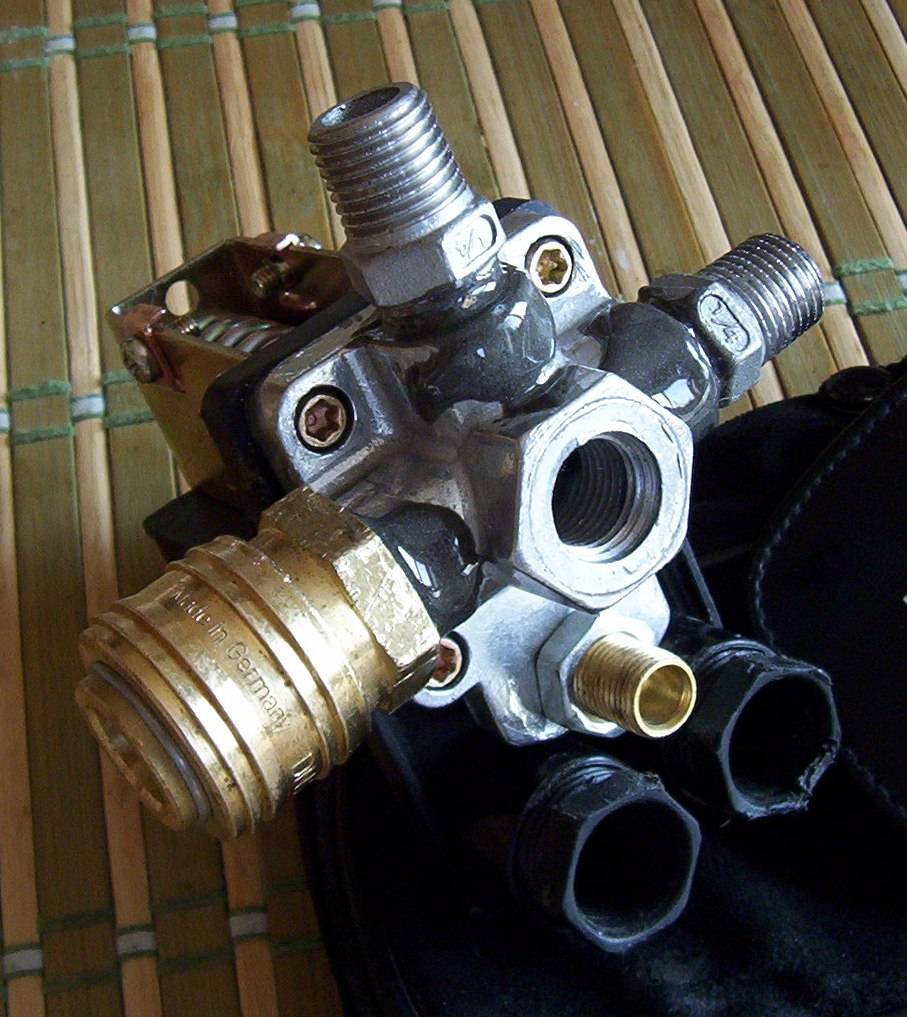

Děkuji figurku za Vaši reakci. Ano neuvědomil jsem si, že utahuji kužel do válce, proto jsem ho ztrhal (+ navinutá nit tomu přidala). Nemůžu s Vámi ale souhlasit, že to nejde opravit. Opravil jsem to, sice nerozebiratelně, ale opravil. Prostě jsem nerezovou vsuvky napevno přilepil epoxydem k tělesu tlakového spínače a světe div se, nyní funguje bez problémů. Zkoušeno na 8 bar. Problém mám teď s ledničákem. Nafoukal 8 barů, pak vypnul a nyní dlouhou dobu jen vrní, nenastartuje a tepelná pojistka ho po pár vteřinách vypne... Jestli je přehřátý, nebo špatné relé, netuším.

Od: spinac
Datum: 22.02.16 11:33

Vidím dva dvojniply asi 1/2" a k tomu ještě nějaká mosazná mufna. Jeden nerez dvojnipl stojí 40 Kč, takže skutečně úspora.

Ohodnoceno: 0x

Datum: 22.02.16 12:07

Prosím Vás, neodepisujte, když o zapojení a nakoupeném materiálu nic nevíte. Jsou to vsuvky 1/4" a mosazná rychlospojka. Koupeny už k tomuto účelu byly, takže opravdu nechápu vaši poznámku. Pokud jsem nic nemusel dokupovat, tak to úspora je. A epoxid tu zůstal v dílně po minulých majitelích domu, takže zase náklady nula.



Od: cicko
Datum: 20.02.16 10:35

Jedinou variantou pro následné bezpečné použití je výměna vadného dílu za jiný, nepoškozený.

Kde ostatní berou jistotu, že se jedná o výrobek z "hliníku"? Pokud podle vzhledu, tak by mohl být třeba i ze stříbra!

Zrovna zde platí přísloví, že "není vše ze zlata, co se třpytí".

Ohodnoceno: 0x

Datum: 20.02.16 11:45

Děkuji všem za rady. Jedná se o tlakový spínač z ebay za 160 Kč, tudíž koupě nového samozřejmě není finančně náročná věc. Souhlasím se všemi, kteří radí těleso nebo spínač vyměnit za nový, je to jistota, o tom žádná. Já však nerad vyhazuji věci, které se ještě dají spravit. Tak nakonec jsem zvolil možnost zalepit fitinky do tělesa spínače dvousložkovým epoxydem Alteco. Epoxyd jsem nanesl jak na závit, tak i do prostoru mezi konec fitinky a tělesa spínače, takže jsem praskliny prakticky přemostil a tlak na ně nebude nějak extrémně působit - vše již nyní zachytí zašroubovaná a zalepená fitinka. Jo a těleso je ze slitiny hliníku.

Datum: 20.02.16 14:19
avatar

Epoxidem jsem to tedy ještě nikdy nelepil. Ovšem teflon ani ve formě nitě mi k srdci nepřirostl, proto sebou vozím Loxeal

http://www.loxeal.cz/cs/prumy…aerobni-lepidla/loxeal-86-72/

Lepím s tím rozvody vzduchu a používám to i jako zajišťování závitových spojů.

Ohodnoceno: 0x

Datum: 20.02.16 16:22

jsou dvě možné varianty zavařit nebo vyměnit vzhledem k ceně vyměnit

Ohodnoceno: 0x

Od: dejv111odhl
Datum: 20.02.16 17:34
Tak jestli je to to,co si myslim, tak me poliva horkost. Muze to byt skvele, proti funkcnosti nic nemam, ale rozebirat to je horor! Vymenoval jsem sroubeni pod drezem a za boha jsem nemohl pochopit, proc to nejde povolit. Bylo to lepene. Takovych ku..v co u toho padlo...
Ohodnoceno: 0x

Datum: 20.02.16 22:10
dejve nevím co si myslíte že to je ale se dřezem to nemá nic společného jedná se o tlakový spínač ke kompresoru
Ohodnoceno: 0x

Od: dejv111odhl
Datum: 20.02.16 22:35
Nejdrive se "pcmani" laskave pozorne podivejte, na kterou odpoved reaguji, pak neco piste. Reaguji na lepidlo-tesnici pripravek v tube, na ktery odkazuje "promon". Ze je jinak vlakno o tlakovem spinaci vim, neb jsem ho osobne zakladal.
Ohodnoceno: 0x

Od: spinac
Datum: 20.02.16 23:15
Ohodnoceno: 0x
