Pohybový hlásič

Od: Datum: 19.01.16 17:20 odpovědí: 6 změna: 22.01.16 18:46

potřebuji schéma jak zapojit osvětlení aby bylo ovládané čidlem i vypínačem, na čidle jsou svorky L,N,A, dík za radu a zdravím.


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: anonym0
Datum: 19.01.16 17:51

Zalezi jestli chcete mit moznost svetlo vypinacem nezavisle na cidlu trvale zapnout nebo nezavisle trvale vypnout.

Ohodnoceno: 0x

Datum: 22.01.16 16:10

Ano přesně tak, to musí být asi zapojeno přes vypínač č6? aby světlo ovládalo čidlo, nebo na delší osvětlení vypínač. Potřebuji schéma zapojení. děkuji.

Datum: 19.01.16 21:14
avatar

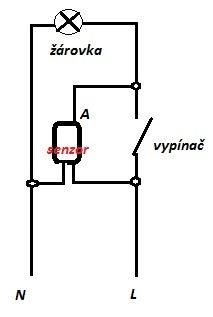

Pokud to čidlo má jako spínací prvek relé, potom je jednou z možností zapojení podle obrázku. Teda vypínač je paralelně se senzorem. Ovšem zapojit by to měl profik, ne laik!

Pokud senzor spíná pomocí nějakého polovodičového prvku, mohly by být problémy.


doplněno 22.01.16 20:11:

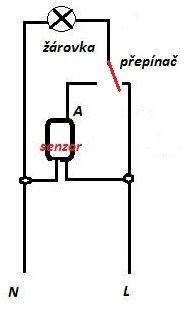

schéma á la nonek...

Ohodnoceno: 3x

Datum: 21.01.16 18:09

Ano potřebuji světlo zapnulo buď čidlem nebo na delší dobu vypínačem. Vtom případě aby čidlo nereagovalo.Díky.

Datum: 22.01.16 17:04
avatar

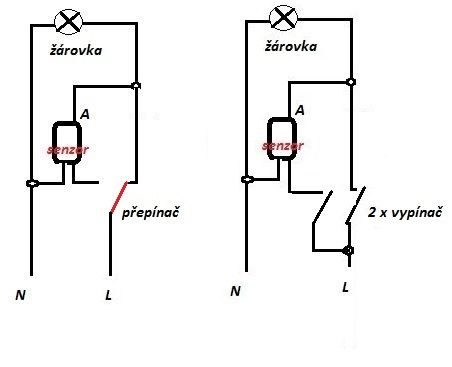

schému zapojení máš na mém druhém obrázku!

Na levé polovině obrázku máš přepínač. V nakreslené poloze bude svítit světlo stále, čidlo nebude funkční. Po přepnutí přepínače do druhé, levé polohy bude svítit světlo, pokud senzor zaznamená pohyb.

Na pravé polovině obrázku máš dva vypínače. Pravý zapíná světlo "na dlouho", levý zapíná čidlo. Možnosti: Vše vypnuté, trvalé svícení, svícení přes čidlo pohybu.

To se dvěma vypínači je výhodnější. Světlo se dá vypnout úplně.

Ohodnoceno: 0x

Datum: 22.01.16 18:46
avatar

hejkal@ Jenom doplním, jinak souhlas. Některé senzory při prvním zapnutí provedou samotestovací proceduru. Vícekrát jsem se s tím setkal. Pokud by se jednalo o takový typ, vždy při přepnutí spínače na provoz s PIR čidlem by došlo k této proceduře. Senzor sepne bez toho, že by se v zorném poli někdo pohyboval. Ale tazateli to ani nemusí vadit...a pokud bude mít čidlo, které se tak nechová, není co řešit...Řeším to trvalým napájení čidla a přepínám až výstup...

Ohodnoceno: 0x
