Schodistovy prepinac

Od: Datum: 12.01.16 12:26 odpovědí: 11 změna: 12.01.16 20:26

Mám dotaz. Musí se pri zapojeni dvou schodistovych prepinace pouzivat rozvodne krabicky? Nekdo rikal ze staci k prvnimu prepinaci tri zily, mezi prepinace 4 zily a od druheho ke svetlu zaase tri zily. Kdyz bude prvni prepinac v poloze vypnuto tak kdyz dam druhy prepinac do polohy zapnuto tak svetlo svitit nebude. Da se tedy zapojit schodistak bez dodatecnych krabicek?


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 12.01.16 12:31
avatar

Dá, lze to udělat několika způsoby, buď do první krabice přívod CYKY 3C, mezi přepínačema 5C, a z posledního přepínače ke světlu 3C, anebo přívod do první krabice 3C, mezi přepínače 3A, a vývod ke světlu z první krabice 3C

Ohodnoceno: 1x

Od: dexx®
Datum: 12.01.16 12:32
avatar
Nemusí. Mezi krabičkama stačí tři žíly. A přívod elektřiny a odvod do svetla ze stejné krabičky.
Ohodnoceno: 3x

Od: josef147
Datum: 12.01.16 12:54

mate nekdo schema zapojeni bez tech pomocnych krabicek?

Datum: 12.01.16 15:01

Dá se. Krabice rozbočné se dříve dělaly, záleží, jak to na místě zrovna je. Pokud se to bude dělat nové, obvykle se rozbočné krabice nepoužívají. Udělá-li se to s rozbočnými krabicemi, taky to není špatně, je to taky jeden ze způsobů. Je to asi ovládání jednoho světla z více míst. Příklad pro zapínání ze tří míst. Do první krabičky přívod 3C + kabel ke světlu 3C + kabel mezi krabičky 3A; do druhé ten 3A z první krabičky + zase kabel mezi krabičky 3A; do třetí krabičky ten 3A z druhé krabičky a máš to. Přepínače potom v první a třetí krabičce střídavé, ve druhé křížový. Pokud ze dvou míst, pak by vypadla prostřední krabička, spojil bys jen první a druhou kabelem 3A, a přepínače by byly dva střídavé.

Ohodnoceno: 0x

Od: josef147
Datum: 12.01.16 15:12

Kabel 3A znamená co? Pokud to dobře chapu, tak mezi přepínačema je o jeden fazovy vodic vic (tedy ne jeden ale dva)


doplněno 12.01.16 17:09:

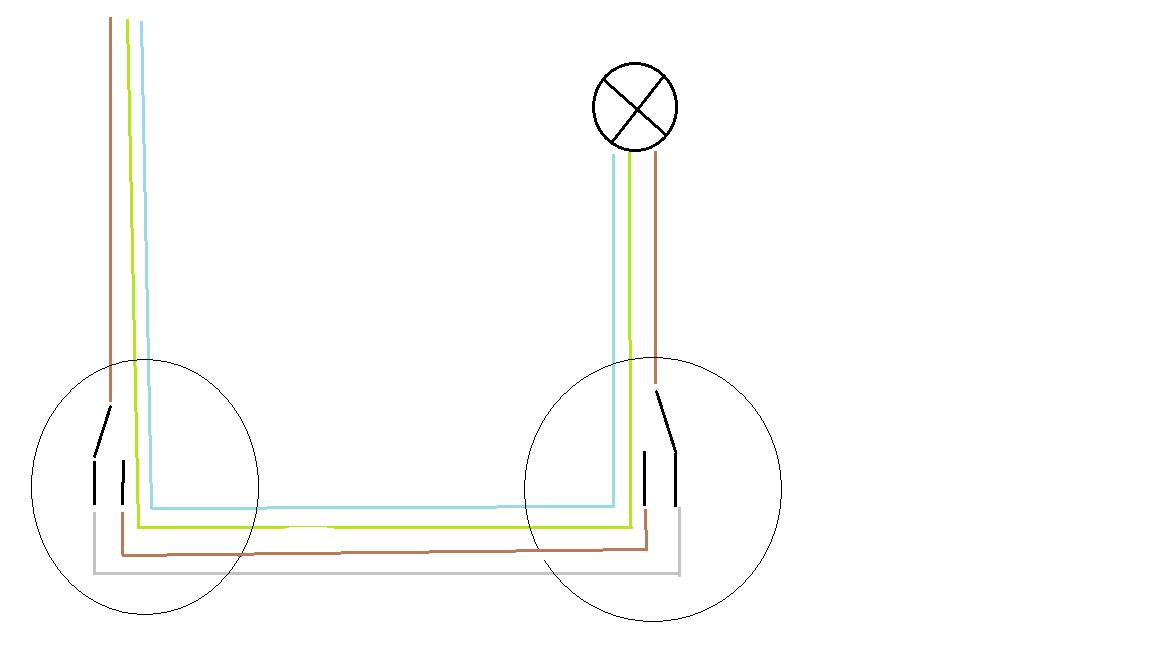

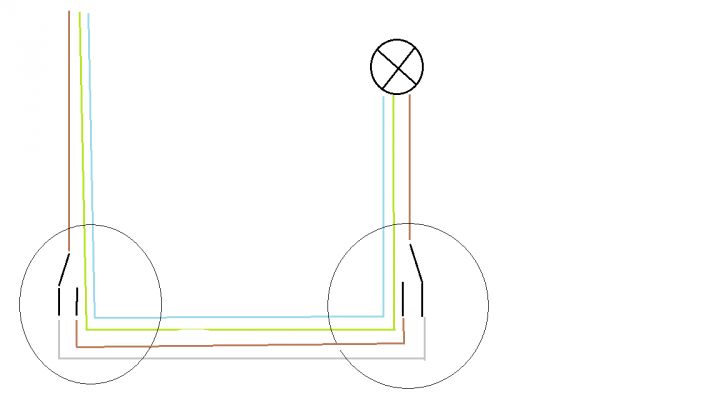

dá se zapojit takto?

Datum: 12.01.16 17:45

Kabel 3C znamená 3 vodiče, barvy hnědá (černá), modrá, zelenožlutá = podle nyní platné normy kabel J3. Kabel 3A má taky tři vodiče, barvy hnědá, černá, šedá - jen fázové, podle nynější normy označení O3. Ovšem to starší značení se pořád běžně používá. Ano, i tak se to dá zapojit, záleží na tom, kde máš nějaký přívod a světlo, jak to kam máš blíže. Ale spíš bych řekl, že to je škoda peněz za kabely, když si uvědomíš, že s tím zeleným a modrým objedeš třeba 20m, ale může to být takto výhodnější.. Kabel mezi krabičkami by musel být 5C. Jak už jsem napsal, podle toho obrázku do levé krabičky dva kabely 3C, jeden bude přívod - ten tam už je namalovaný, druhý půjde k tomu světlu (žárovka taky z levé krabičky), a jeden kabel 3A, který z ní půjde do druhé krabičky. Rozuměj, že v těch krabičkách jsou ony přepínače.


doplněno 12.01.16 17:49:

Tak kolega byl rychlejší, přesně tak, tam je zobrazeno to, co jsem popsal. Obrázek bývá názornější.

Ohodnoceno: 0x

Datum: 12.01.16 17:36
Ohodnoceno: 2x

Datum: 12.01.16 19:31
Z vlastní zkušenosti: Do prvního přepínače 3x1,5 přívod... mezi přepínačema 5x1,5 (taháte to jen jednou a nikdy nevíte zda v budoucnu se nebude hodit fáze navíc s nulou a zemí, cenový rozdíl zanedbatelný) a z posledního přepínače zase 3x1,5 ke světlu. Nebo přívod a odvod ke světlu pod jeden, první přepínač, každopádně mezi přepínačema 5x1,5.
Ohodnoceno: 0x

Datum: 12.01.16 20:26
avatar

ovczaaku, máte pravdu, pěkně nakresleno a popsáno.

Ohodnoceno: 0x

Od: josef147
Datum: 12.01.16 20:15

kdyz nepotrebuji fazi navic, tak staci 4 vodičový kabel,ne? Je to prece jen garaz. Jde mi o to že čtyrvodicovy kabel mam.

Datum: 12.01.16 20:21
avatar

Pak proč někoho někde něco pokope a zabije a proč domy vyhoří ...

Ohodnoceno: 0x
