Zapojení nových jističů

Od: Datum: 05.01.16 19:55 odpovědí: 7 změna: 13.01.16 22:06

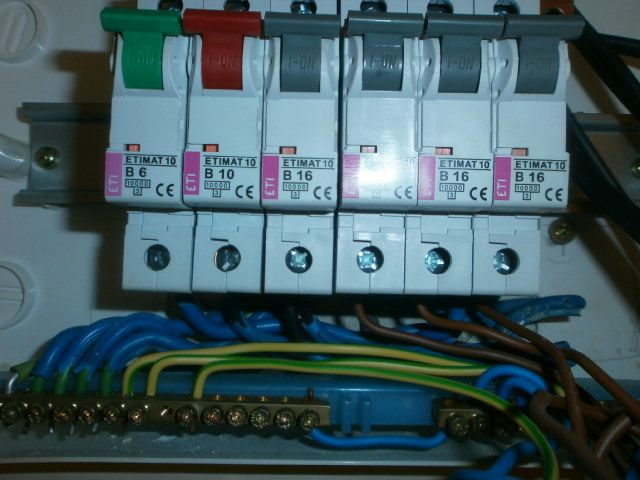

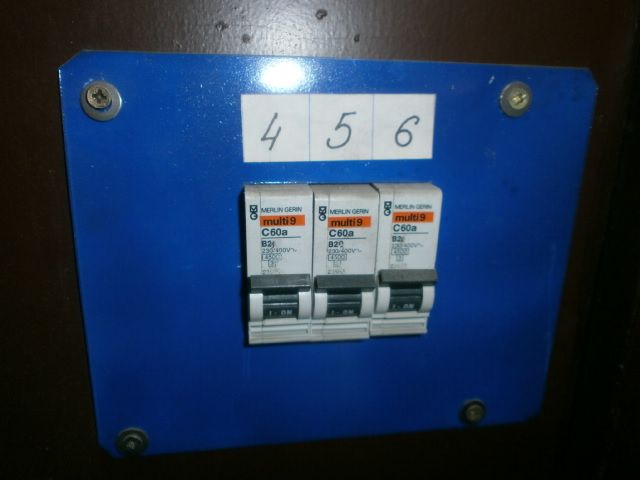

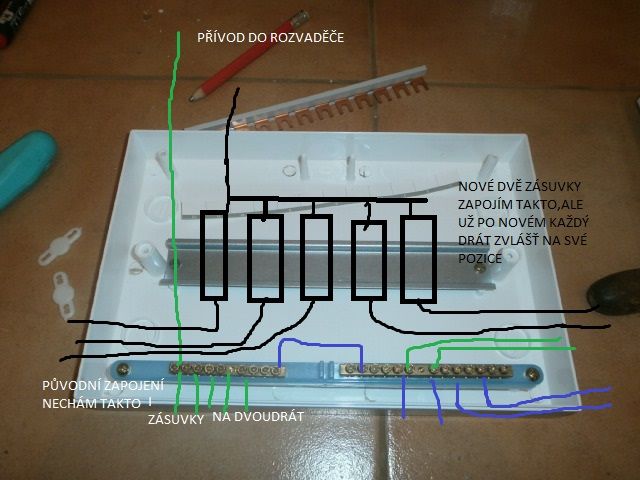

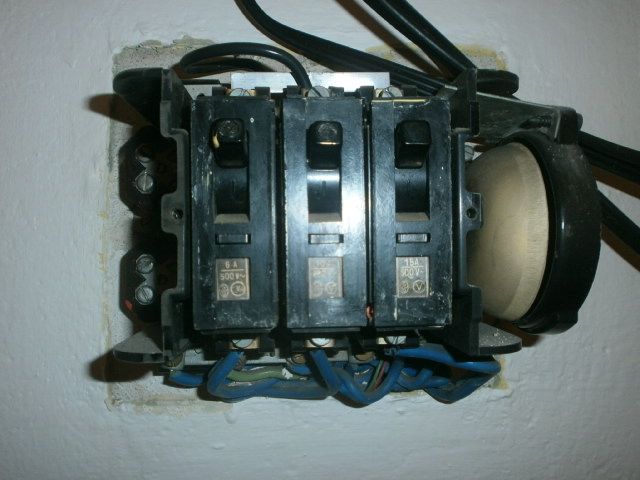

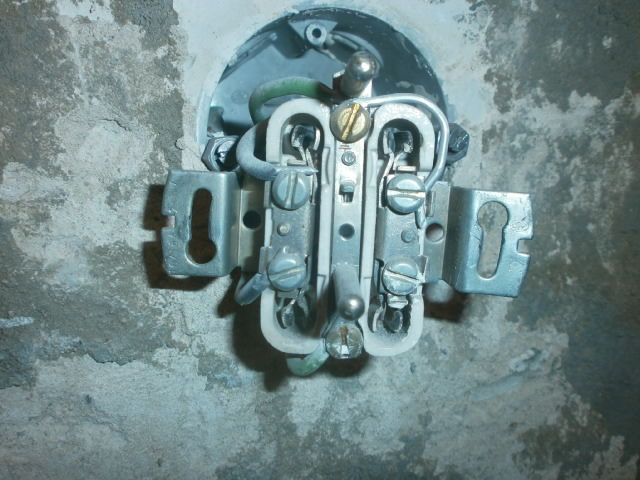

Zdravím.Budu měnit staré jističe za nové a chci připojit i dvě nové zásuvky,ale jelikož mám ještě staré připojení na dvoudrát jak jističe tak zásuvky mohu nové dvě zásuvky připojit už normálně po novém každý drát na své místo v zasuvce a staré zásuvky zanechat po starém jak je na fotu.Viz foto staré jističe,stará zasuvka + nová jističová skřín a zapojení jak to chci udělat



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 05.01.16 20:22

Ano je to OK, až na takovou malou drobnost.
Není možné zapojovat PE (žlutozelený) a N (modrý) vodič do jednoho můstku. U těch nových zásuvek musí být PE vodič zapojen do té první svorkovnice. Z hlediska logiky je to sice zapojení stejné, ale z hlediska předpisů nikoliv.

Doporučuji rovněž zapojit pro nové obvody proudový chránič.

Ohodnoceno: 0x

Od: blod®
Datum: 06.01.16 06:06

Děkuji za odpověd.Máte pravdu každá barva vodičů na své místo,ať je v tom pořádek.Jen se optám bude mi stačit na to propojení můstku 2,5 mm drát? Proudový chránič pouze pro ty dvě nové zásuvky nebo celý obvod zásuvek ""starých i nových "? když ty staré budou pouze na dvoudrátu a nové už klasicky na třidrátu.

Od: 111®
Datum: 06.01.16 10:35

proudový chránič jen na 3 vodičové připojení, na dvouvodičové je nesmysl ho dávat

Ohodnoceno: 0x

Datum: 06.01.16 11:11

Pokud máte hlavní jistč na chodbě do hodnoty 20A, bude 2,5 stačit. Pokud je vyšší, pak doporučuji na rozdělení PE a N použít vodič o průřezu 4mm.

Co se týče samotného zapojení proudového chrániče, ten je možné zapojit pouze pro nové rozvody. V žádném případě nesmí být zapojen pro staré dvouvodičové rozvody, kdy toto zapojení je za určitých okolností životu nebezpečné.

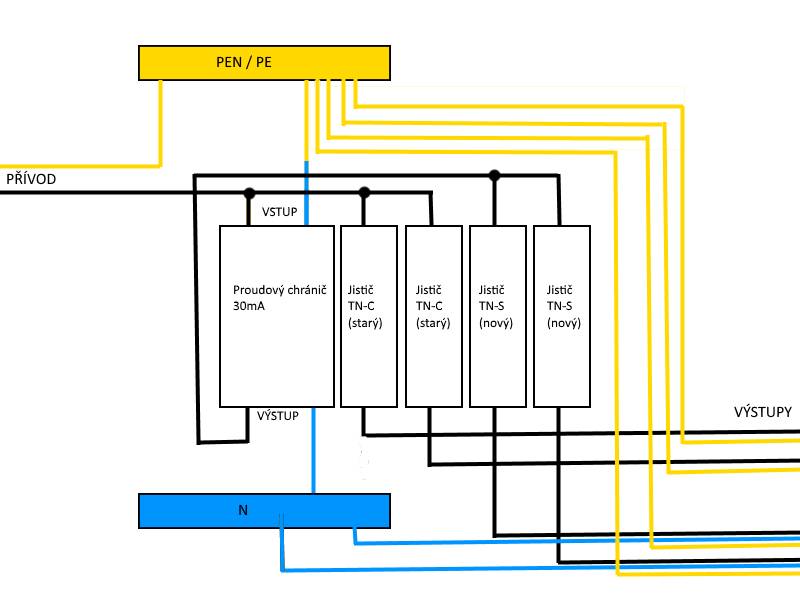

Správné zapojení bude vypadat podle obrázku. Vodič, který vede z PEN do proudového chrániče by měl být správně žlutozelené barvy a u svorky proudového chrániče přeznačen na modrou.

Hodnotu proudového chrániče volte minimálně na stejnou, lepší však nejvyšší bližší hodnotu podle hlavního jističe.
Pokud máte hlavní jistič na chodbě 20A, pak proudový chránič je vhodné volit 25A/30mA.

Ohodnoceno: 4x

Datum: 07.01.16 23:54
avatar

Ještě malou drobnost. Propojku mezi PEN a N zelenožlutou a nikoliv modrou. PEN přivádím na můstek N.

Ohodnoceno: 0x

Od: blod®
Datum: 12.01.16 06:47

Pokud použiji proudový chránič,tak se dává i klema mezi můstek? PEN a N.

Datum: 13.01.16 22:06
avatar

Základem jsou 3 můstky, které mohu různě technologicky vytvořit a každý prodový chránič nám přidává další modrý nulový můstek. Počet N můstků se rovná počet chránič§ plus jeden.

Ohodnoceno: 0x
