Zapojení solenoidu

Od: Datum: 01.01.16 16:32 odpovědí: 4 změna: 01.01.16 20:22

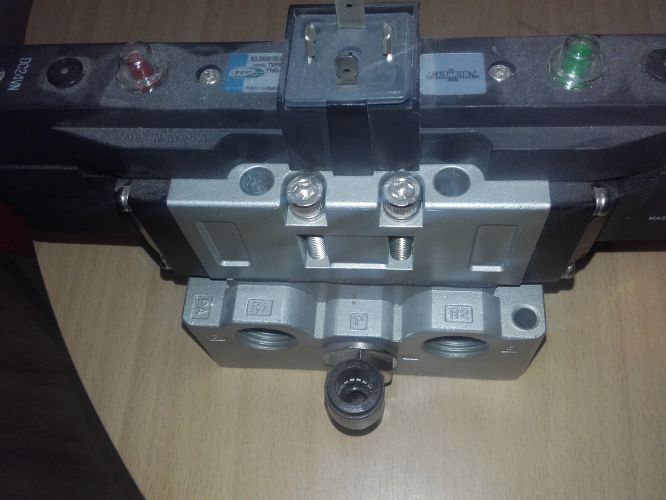

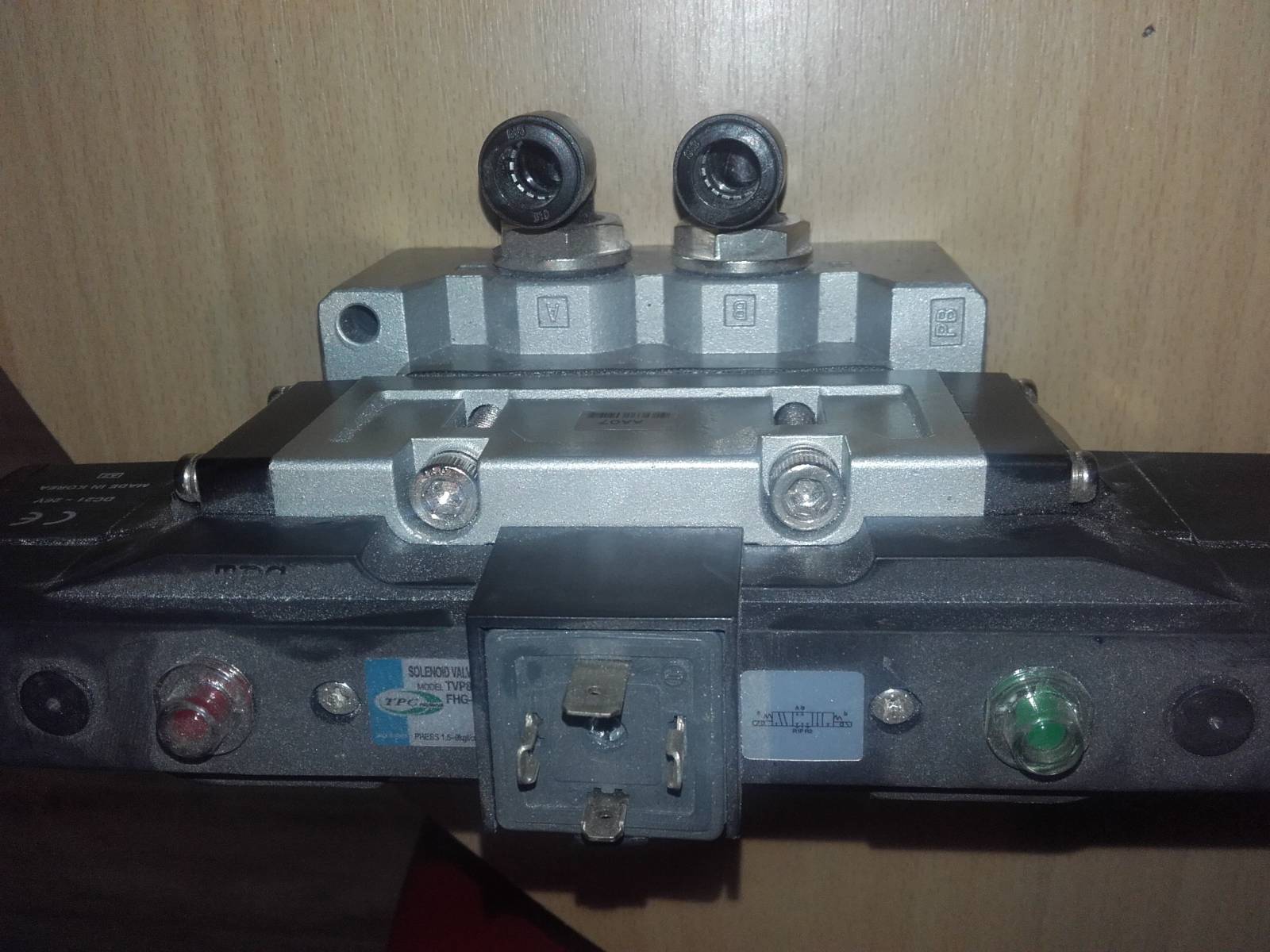

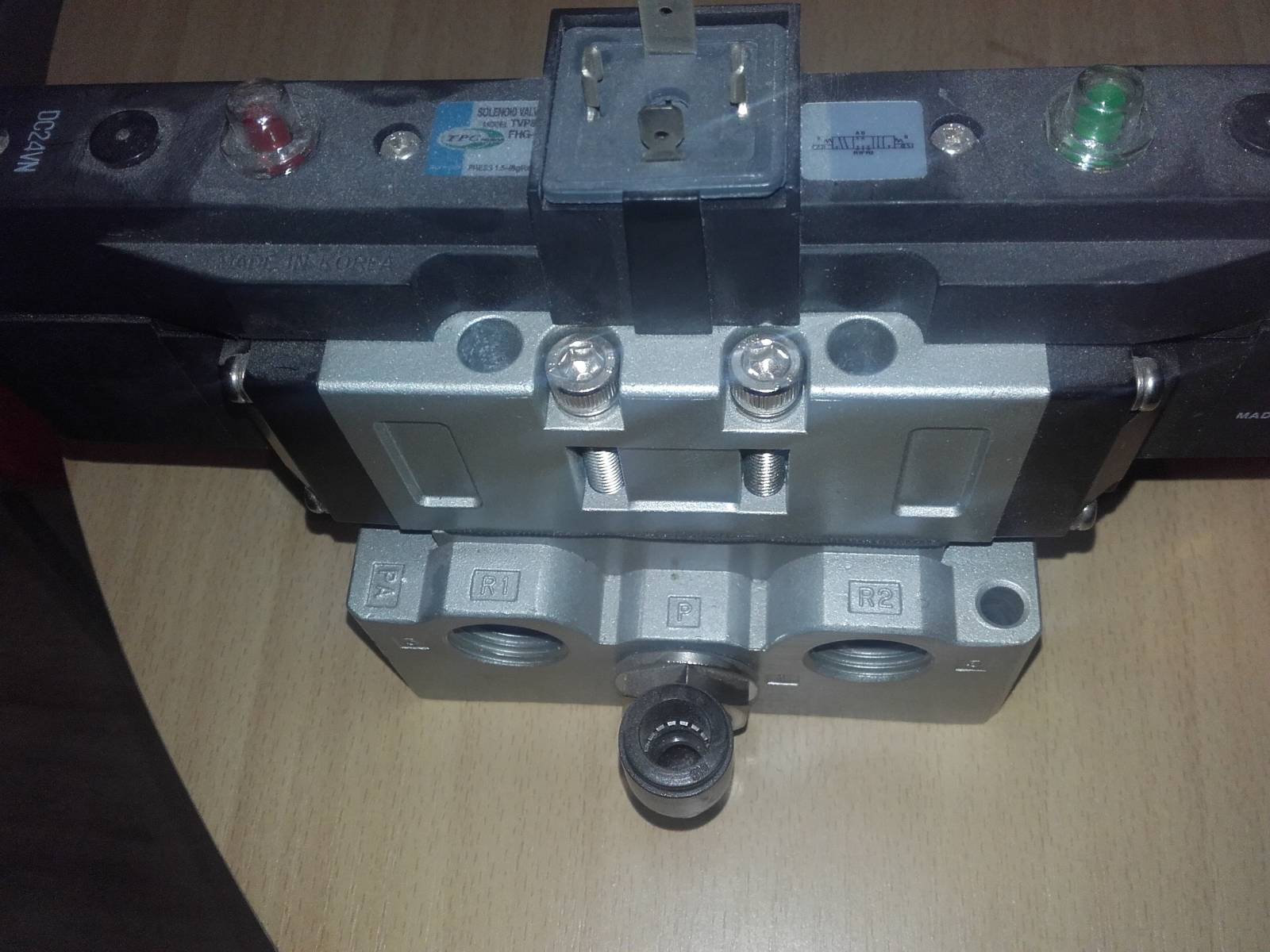

Dobrý den, potřeboval bych rozluštit zapojení solenoidu. Kde dát přívod vzduchu a jestli jsem dobře pochopil že jeden výstup je na napouštění vzduchu a druhý výstup na odpouštění vzduchu. JKestli by byl někdo schopný mi to trochu laicky vysvětlit. Děkuji za odpovědi a rady



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 01.01.16 16:52

Hledáš v tom vědu a žádná věda v tom není.

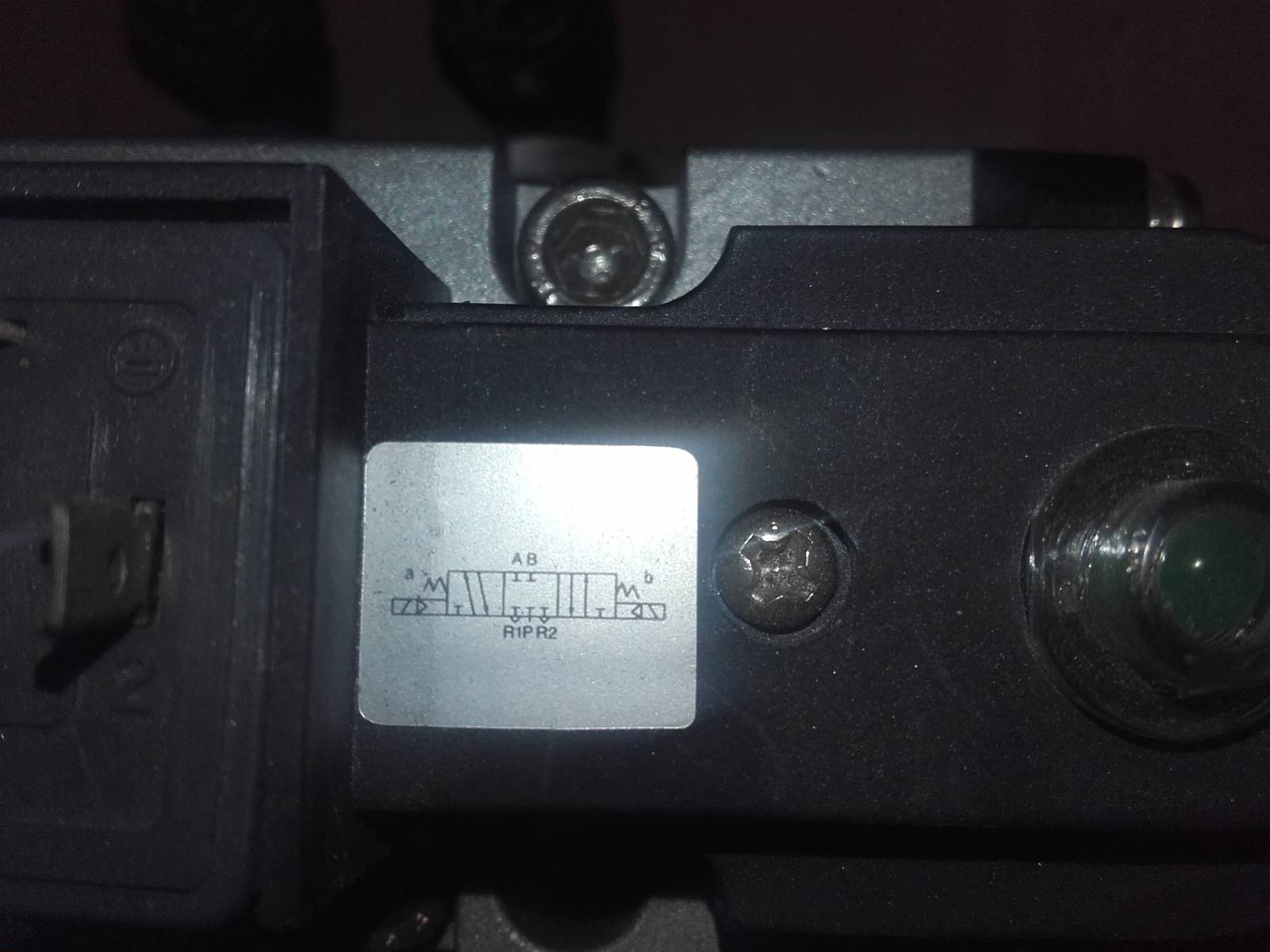

P = pressure = přívod tlaku

A, B jsou pracovní vývody na připojení pneumatického válce

RA, RB jsou "odfuky" vzduchu

Když rozvaděč připojíš vývodem P na tlak kompresoru, tak vzduch nebude foukat z žádného vývodu. Když přestavíš šoupátko (sepneš elektromagnet rozvaděče), tak bude vzduch foukat z vývodu A nebo z vývodu B.

No a až připojíš dvojčinný pneumatický válec na vývody A, B, tak přepínáním budeš pohybovat pístnicí válce a vzduch z pneumatického válce bude vyfukovat přes vývody RA nebo RB.

Do těchto vývodu se dávají tlumiče, aby odcházející vzduch nedělal velký hluk.

Ohodnoceno: 2x

Datum: 01.01.16 17:23

Super, a já celý den přemýšlím jak na to. Ještě taková prosba- takže vývod A a vývod B pouze vpouští tlak. Bylo by možno tento solenoid zapojit aby např. vývodem A napouštěl a vývodem B vypouštěl? Jde mi o to že to mám na vzduchové měchy které potřebuji napouštět ale i vypouštět.

Od: ole
Datum: 01.01.16 17:55

Když připojíš jednu cívku, A bude napouštět a B vypouštět. Když připojíš druhou cívku, A bude vypouštět a B napouštět.

Ohodnoceno: 0x

Datum: 01.01.16 20:22

A když třeba vývod B zaslepíš zátkou a k vývodu a připojíš vzduchový vak, tak sepnutím jednoho solenoidu bude vak plnit vzduchem a sepnutím druhého solenoidu budeš vzduch z vaku vypouštět.

Že nesmíš mít sepnuté oba solenoidy současně je ti doufám jasný.

Ohodnoceno: 0x
