Jak zapojit pět schodišťových vypínačů?

Od: Datum: 19.12.15 15:51 odpovědí: 2 změna: 19.12.15 17:03

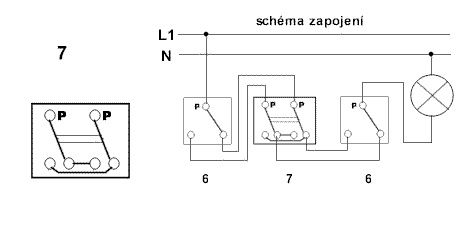

Jak zapojit pět schodišťových vypínačů? Na schematu ř7 v příloze je pouze jeden vypínač s řazením č.7.

Nevím, které svorky mají být na vypínači s řazením č.7 propojeny s následujícím vypínačem s řazením č.7.

Prosím o schema zapojení těchto pěti vypínačů, tedy řazení č.6 + č.7 + č.7 + č.7 +č.6



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: egemberg
Datum: 19.12.15 16:14

ze 7 zespoda se 2 dráty připojí opět na další 7 nahoru , pak opět ze spoda na daší 7 nahoru a ze spoda už na 6 jako na schématu

Ohodnoceno: 0x

Datum: 19.12.15 17:03
avatar

Pouzijte selsky rozum a predstavte si cestu kudy se uzavre obvod a kdy se bude svitit. Prepinac razeni 7 - krizak, budete pouzivat ve Vasem pripade 3x a vdy se bude zapojovat na stejne dva vodice (korespondaky) a prepnutim je prehodi. Dulezite pro dobre odvedenou praci je, aby bylo zapojeni realizivane tak, ze pri vsech prepinacich v obvodu v poloze dolu byl obvod preruseny. Neda mi to nedodat, ze bez kvalifikace v oboru elektro lze pracovat jen s bezpecnym napetim a pochazi-li ze zdroje prez zasuvku 230v musi byt zdroj "bezpecny" napr. SELV.

Ohodnoceno: 1x
