Odlehčovací ventil - připojení

Od: Datum: 06.12.15 00:49 odpovědí: 7 změna: 07.12.15 20:04

Zdravím kutilové,

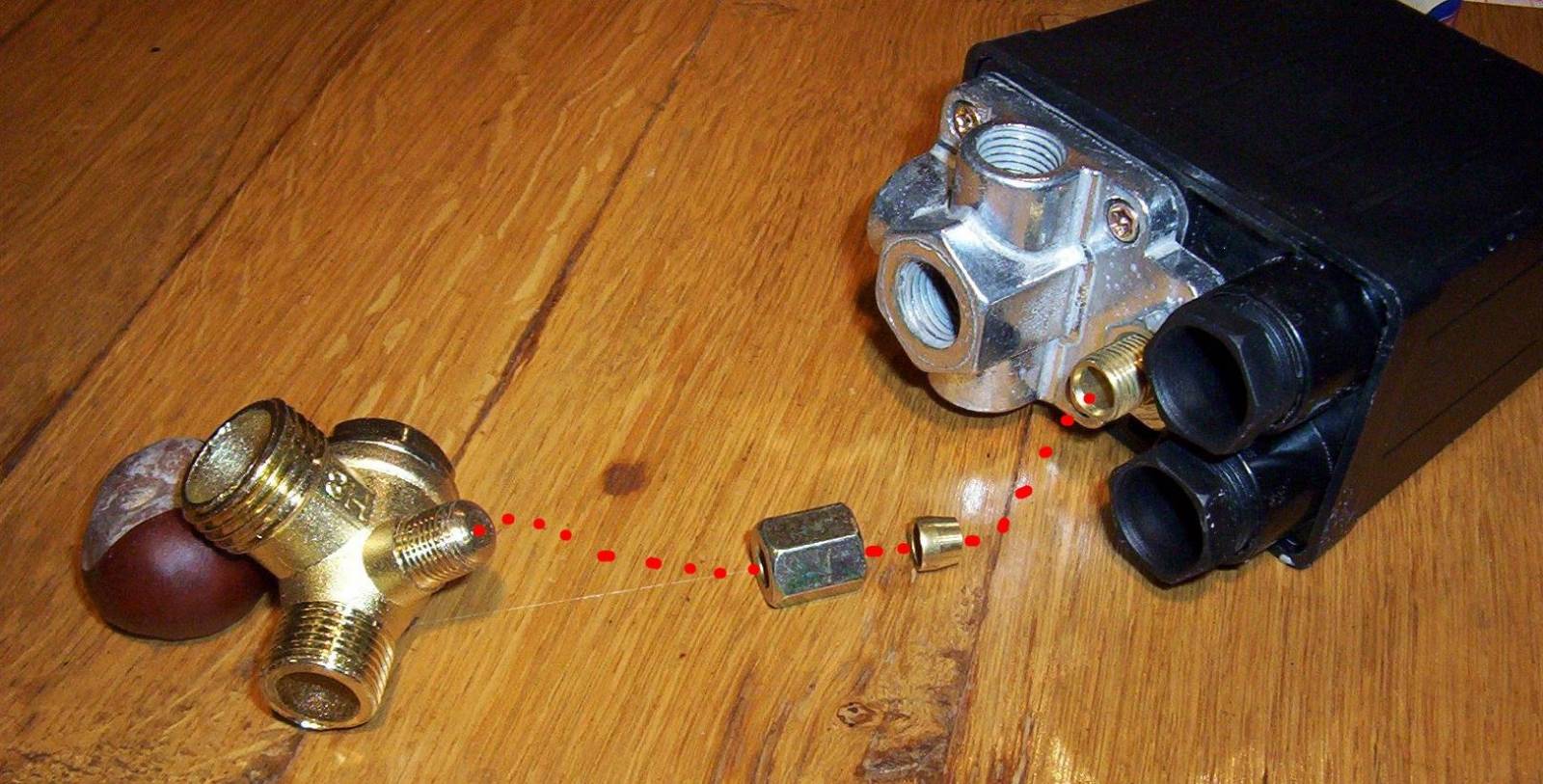

pomalu se mi sbíhají věci z ebay na stavbu ledničkového kompresoru. Mám problém s připojením ze zpětného ventilu k odlehčováku tlakového spínače. Na fotce níže je jasné jak připojit hadičku k tlakovému spínači. Kónus nasadím na hadičku a matkou dotáhnu. Ale co mám za boha použít na straně zpětného ventilu, to jsem prostě nenašel. Žádnou matku s těsněním k tomu nemůžu najít. Jinak závity jsou stejné a to 1/8" (průměr cca 9,6 mm).Prosím poraďte, co patři na stranu zpětného ventilu a případně kdybyste poskytli odkaz na stránky, kde ganou věc nabízejí.

Díky!




Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 06.12.15 09:12

K tomu čo máš na obrázku je potreba dokúpiť ten malý konus,tú maticu a kúsok tlakovej plastovej,najlepšie kovovej, aby ste to mali pevné,trubky avšetko zmontovať dokopy.


doplněno 06.12.15 09:29:

Alebo vymente tu tvarovku za túto a našroubujete to priamo.: http://www.sigmashop.sk/prisl…na-tvarovka-patcestna-1-x-1/4

Alebo niečo také príslušného rozmeru.: http://www.sigmashop.sk/prisl…senstvo/natrubok-1/2-mosadzny

Alebo s oboma vnútornými závitami.: http://www.sigmashop.sk/prisl…k-tlakovemu-spinacu-1/4-50-mm

Ohodnoceno: 2x

Datum: 06.12.15 10:56

Díky ti za odpověď!

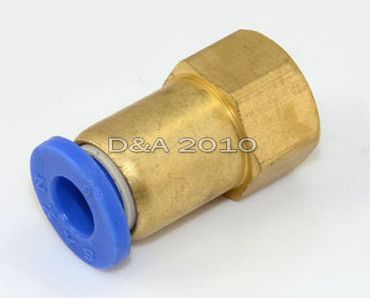

No nakonec jsem ještě pln zoufalství pohledal a našel. Nejhorší je, když člověk neví jak se tomu nadává. Opět na ebay... Redukce z 1/8 - vnitřní závit na hadičku 6 mm. Přesně toto potřebuji. Myslím, že by to mělo fungovat.

http://www.ebay.com/itm/201316746162

Datum: 06.12.15 13:43

Ahoj kutile Dejve. A mohl by jsi nám sem potom, co to dílko dokončíš napsat, na kolik ta tvoje lidová tvořivost přišla? Jen pro informaci.

Ohodnoceno: 0x

Datum: 06.12.15 14:16

Ahoj kutile humbuckere!

Jasně, že můžu a klidně i hned. Za tlakový spínač, zpětný ventil, přetlakový ventil, regulátor tlaku se separátorem a jednou koncovkou na hadičku jsem zatím dal cca 570 Kč. Za dva kompresory ze sběrného dvora jsem manikovi dal z vlastní iniciativy 50Kč, takže zatím jsme na 620 Kč. Dva staré vyřazené hasičáky budu mít ze servisu hasící techniky nejspíše zadarmo. Tělo kompresoru bude z "co dům dá" a barvy ze starých zásob tu mám taky. Takže mě chybí ještě pár fitinek a tlaková hadička. Předpokládám, že se vlezu do 900Kč nejhůř do 1k. Za to modelářský kompresor nekoupím. Tož tak...

Datum: 06.12.15 20:15

Kdyby modelářský kompresor za 900,-... co ten muj ledničkovej už zažil většina lidí nedělá ani s normálním kompresorem :)

A zanic bych ho nevyměnil.

Jinak jako základ pro dva kompresory doporučuju originál plech z dvojkompresorové lednice. Má v sobě vylisované díry na většinu používaných kompresorů, takže pak není problém je kdykoli vyměnit za lepší/silnější.

Ohodnoceno: 2x

Datum: 07.12.15 13:01

Tak tak...

Plánuji, že mu přidělám ještě další rychlospojku pro klasické "velké" nástroje, ať se dá použít i v dílně, ne jen jako modelářský.

Ten plech z dvoukompresorky ledničky je dobrý nápad, jen se těžko shání. Já je asi hodím na kus DTD, co mi tu zbyl z poliček.

Datum: 07.12.15 20:04

Také tam mám 2 výstupy regulovaný + max. tlak.

Nicméně na 90% používám pouze výstup za regulátorem, má to výhodu že je k dispozici více vzduchu.

Navíc většina nářadí má maximální provozní tlak 8bar a já foukám na 10bar, takže je to i z hlediska životnosti nástrojů.

Ohodnoceno: 0x
