Počet nulových vodičů v elektroměr. rozvaděči

Od: Datum: 02.12.15 21:40 odpovědí: 4 změna: 03.12.15 16:27

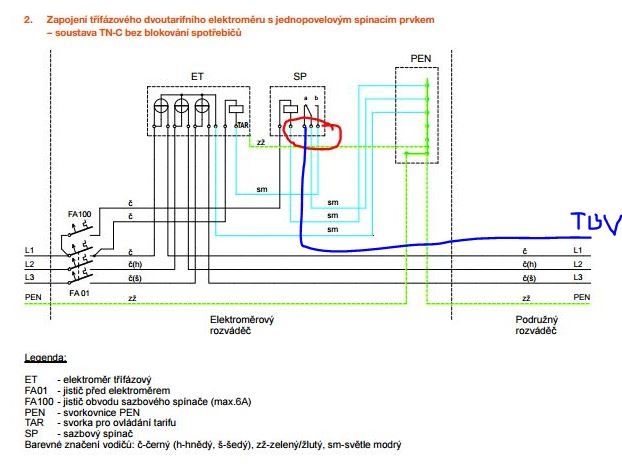

Potřebuji udělat přípravu na změnu z jednosazbového na dvoutarifní elektroměr (jednofázový, 25A). Dle schématu uvedeného v "Připojovacích podmínkách nn" od ČEZ je to poměrně jasné, přestože tam chybí zakreslený jeden nulový vodič. Přesto když je spočítám, tak dojdu k počtu 4, ale když se podívám na jakýkoliv jiný vyráběný, tak jich tam je 5. Viz přílohy, kde jsem označil můj problém. Prosím, mohl by mi to někdo vyjasnit?

Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 02.12.15 22:13

Počet vodičů k HDO

1 - L pro cívku HDO

2 - N pro cívku HDO

3 - N tarif elměr (TAR)

4 - N blokace bojler (TUV)

5 - N blokace topení (AKU - akumulace, nebo PV - přímotop)

6 - N ostrá k přepínači

Takže jeden fázový a 5x N, v připojovacích podmínkách schémata o něco níže. Ten co jste postnul je zapojení "BEZ BLOKACE SPOTŘEBIČŮ"

Ohodnoceno: 0x

Od: paveldrbohlav
Datum: 03.12.15 08:36

Děkuji za rychlou odpověď. Schéma jsem přidal špatné...

Přesto se potřebuji ujistit, zda tomu rozumím. Tedy od spínacího prvku (SP) svorky A jdou dva nulové vodiče (pro TUV a AKU/PV)?

A ještě věděl byste, který z nulových vodičů v místě pro připojení SP je ten výrazně delší?

Datum: 03.12.15 13:14

V SP můžou být až 3 spíncí relé a každé spíná v jiný čas. V tom postnutém elměru je to jásné na té svorkovnici pod průhledným krytem. Vedle hlavního jističe je 3x RS svorka pro fáze a potom 2x RS svorka pro blokování spotřebičů.

Co se týče konkrétních drátů tak to netuším, proto tam jsou ty návleky s popisem.

Ohodnoceno: 2x

Od: paveldrbohlav
Datum: 03.12.15 16:27

Jasné! Moc děkuji. Zajdu se na to podívat někam do prodejny.
