Zapojení varné desky

Od: Datum: 15.11.15 12:04 odpovědí: 32 změna: 15.11.15 17:00

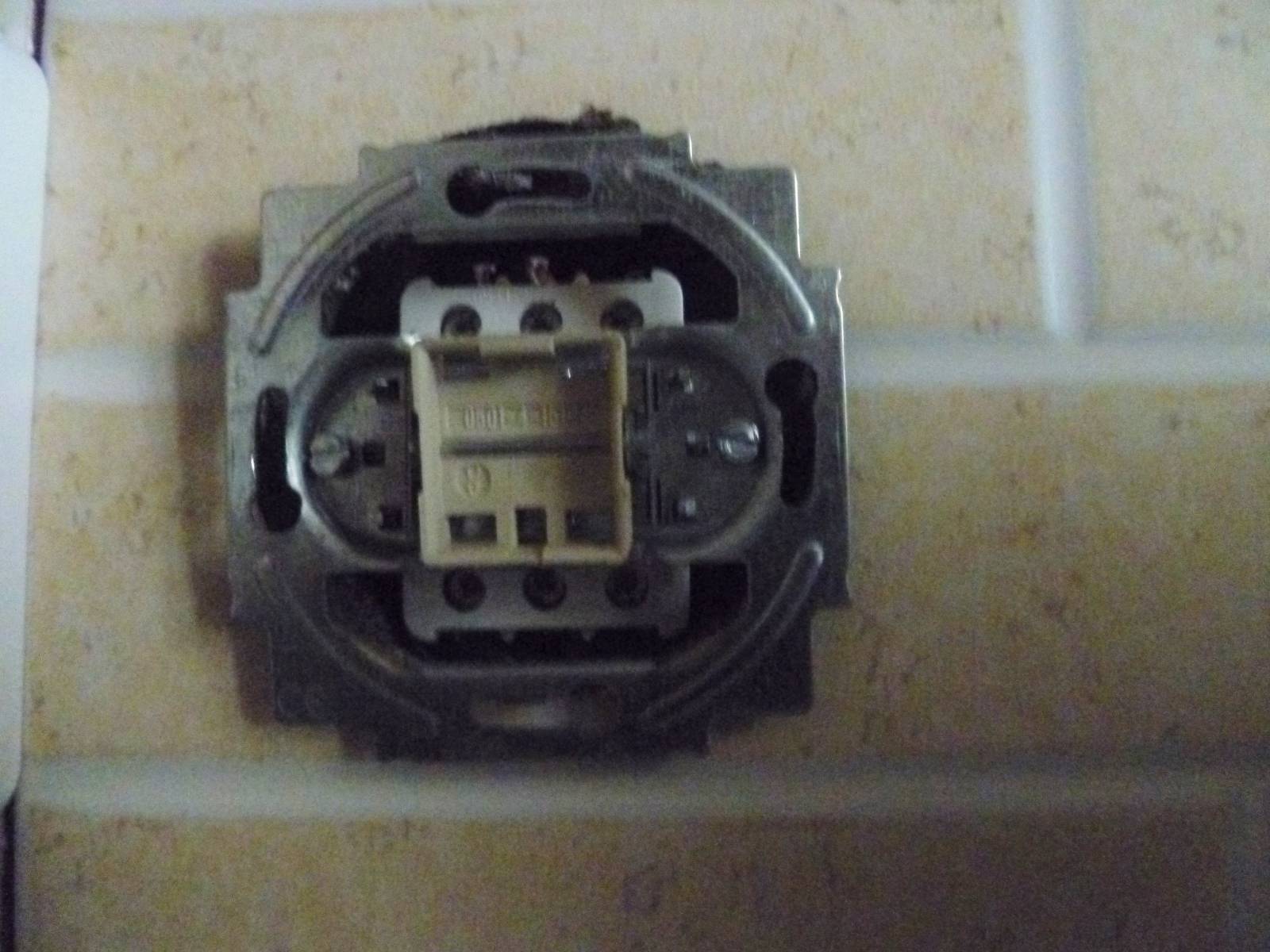

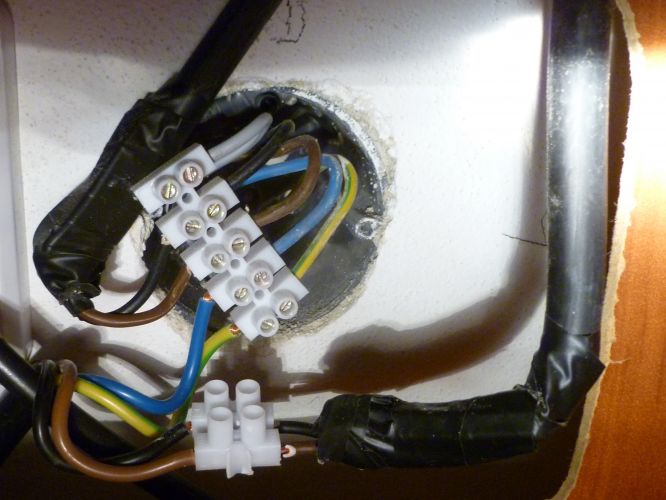

Dobrý den, prosím o radu zda je zapojena správně varná deska s vypínačen s doutnavkou. Zapojoval ji elektrikář,ale zdá se mne divné že doutnavka svítí v pozici zapnuto i vypnutu.Varná deska má 6 kW a je na 220. Posílám fotku vypínače, kde zleva jsou zapojeny dráty-černý, hnědý, šedý. Dole za linkou je krabice kde je přívod kabel cyky 5x2,5, dále kabel od varné desky a nahoru k vypínači. Děkuji



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 15.11.15 12:13
avatar

Teda já nejsem elektrikář, ale šest kilovat bych takhle hovadsky nezapojil. Ale zase chápu, že to není elektrikářovo kvartýr, takže to má na salámu )

Ohodnoceno: 0x

Od: ctenar
Datum: 15.11.15 12:47

Kvalita prace jak v Rusku. Nezakryte 3f draty omotane elektrikarskou paskou.*bum* On tam nemohl dat hezkou krabici? *zed*


doplněno 15.11.15 14:13:

Nezakryte 3f draty omotane elektrikarskou paskou
Ta paska sice podle obr. nize kryje jen nepouzivane žíly, ale i tak to vypada strasne.

Ohodnoceno: 0x

Datum: 15.11.15 12:46
avatar

Elektrikář? vážně? Tak kopnout do zádele... Bohužel, z fotek těžko usuzovat zda je zapojeno správně či není, když už tak proměřit, takto není vidět co kam vede... Teoreticky při zapojení slušné dávky fantazie a předpokládaném zapojení by to správně mělo být, ale vypadá to na zapojení 2xL, N, PE tj 400V. (ovšem nakopal bych ho už jen ta celkové provedení instalace jako například ty odizolované konce čouhající z čokolády poblíž kartonu apod., přecijen je to vizitka dotyčného)

Ohodnoceno: 0x

Datum: 15.11.15 12:46

Z vaších fotiek nie je jasná schéma zapojenia,len že je to zapojené na dve fázy.

Ohodnoceno: 0x

Od: kawi®
Datum: 15.11.15 13:15

Fuj docela nebezpečné elektřina je pěknej hazl.*ee*

Ohodnoceno: 0x

Od: ctenar
Datum: 15.11.15 13:02

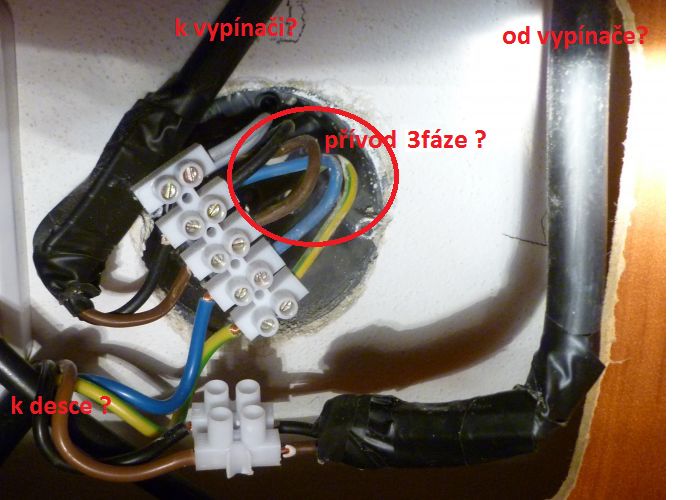

Nedalo by se napsat odkud/kam v tom 2. obrazku vedou ty cerne tluste kabely/trubky? Takhle se v tom neda vyznat.

Ohodnoceno: 2x

Od: lenkasedlakova
Datum: 15.11.15 13:15

Myslím, že to máte správně, vlevo dole určitě k desce, přívod 3.fáz taky, k vypínači a od vypínače nepoznám to už je zazděno.

Od: nickys
Datum: 15.11.15 13:53

Takže deska není na 220 -230V, ale na 380 -400V.

Ohodnoceno: 0x

Od: ctenar
Datum: 15.11.15 14:09

Ma k desce L1, L2, N, PE.

Nektere desky jdou opravdu zapojit tak, aby pouzivaly L1+N a L2+N (tedy 2x230V).

Nevim ale, proc neudelal 3f pripojeni, kdyz uz tak ty 3f ma natazene.

Jaky je to model varne desky?

Ohodnoceno: 0x

Od: dam®
Datum: 15.11.15 13:46

Podle toho popsaného obrázku taky tipuju, že Čtenářův odhad je správný, ale proč to, krucinál, nedal aspoň do OBOvky, pro neznalé - vodotěsná krabice na zeď, aby to bylo kryté, ten vypínač je povinný, tak jej měl dodat hned při tažení rozvodů, to, že průřez vodičů neodpovídá ani nebudu komentovat. víc mě zajímá jaký typ a hodnoty jističe máte k této desce. Doutnavka má svítit, když je vypínač sepnutý aby bylo na první pohled zřejmé, že varná deska je pod napětím.


doplněno 15.11.15 14:01:

Přívod by měl být ve vypínači zapojen nahoře, tzn, doutnavka by měla být dole, vypínač se má vypínat stiskem v horní polovině, v případě, že toto je správně, tak stačí otočit kolíbku o 180º°, ta je jen nacvaknutá, doutnavka je v kolíbce zasunutá a čouhají z ní dvě mrňavé pružinky. které se pak dotýkají šroubků pod kterými jsou vodiče. Zvládnete sama, ale raději si vypněte jistič! Spíš bych opět zavolal toho čípka ať to dodělá a dá do pořádku.


doplněno 15.11.15 14:03:

Jo, než jsem to nadatloval, tak Duster už popsal...

Ohodnoceno: 0x

Od: lenkasedlakova
Datum: 15.11.15 14:09

V příloze je specifikace varné desky, je tam napsáno doopravdy 220V, v domovním rozvaděči máme jistič eaton B16/3, nevěděli jsme jaká to bude deska tak se tam připravil jistič na 3fázovou desku.


doplněno 15.11.15 14:15:

příloha se nepovedla tak odkaz zde

http://www.zanussi.cz/products/va%C5%99en%C3%AD/varn%C3%A9_desky/elektrick%C3%A9_varn%C3%A9_desky/zev6240fba

Od: ctenar
Datum: 15.11.15 15:15

Jedna se opravdu o jednoduchou desku na 230V. Ani tu detskou pojistku nema, proto ten dodatecny vypinac. Co by ale clovek za 4 tisice nechtel, ze ano? :)

Ohodnoceno: 0x

Od: lenkasedlakova
Datum: 15.11.15 13:06

Bohužel to zapojoval dodatečně, do té krabice už to zapojili na svorkovnici kuchyňáři, chtěla jsem ale doplnit vypínač protože chci mít jistotu, že když se mne dostane domácí zvíře na desku tak se nezapne nebo i kvůli dítěti chci mít jistotu, proto jsem ho povolala na ten vypínač, bohužel kabel od varné desky k vypínači nedosáhne takže je to takhle hrozně přes svorkovnice. Varná deska je doopravdy zapojena dvoufázově. Deska funguje, je mi ale divné svícení toho vypínače jak v poloze zapnuto tak i vypnuto.

Datum: 15.11.15 13:22
avatar

Svícení v obou polohách bude nejspíše pouze tím že je doutnavka na přívodu, ne na vývodu, takže by stačilo prohodit přívod s vývodem u vypínače

Ohodnoceno: 0x

Od: lenkasedlakova
Datum: 15.11.15 13:43

znamená to tedy pro mne odpojit dráty a otočit vypínač a samozřejmě je zapojit správně,protože ty dráty jsou na přepojení krátké

Datum: 15.11.15 13:59

Ne, vypinač by měl být našrubovaný tak, aby nápisy na něm šly přečíst a nebyly přetočené (foto je dost nečitelné). Ale můžeš to přepojit dolů ve skřiňce. Měl by to udělat ten, co to bude schovávat do krabičky.

Ohodnoceno: 0x

Od: lenkasedlakova
Datum: 15.11.15 14:24

mám typ vypínače ABB tango s doutnavkou nahoře

Od: dam®
Datum: 15.11.15 14:43

To vidím, tak stačí jen otočit kryt, popsáno výše. Prostě, z boku mezi rámeček a kolíbku strčíte u středu něco plochého a mírným páčením ke zdi kolíbku vyloupnete, otočíte doutnavkou dolů a vsunete zpět, toť vše.

Ohodnoceno: 0x

Od: ctenar
Datum: 15.11.15 15:59

Jen se chci ujistit: jedna se o tento spinac a asi tento kryt?

Ohodnoceno: 0x

Datum: 15.11.15 13:08

Je to zpackané už na začátku. Přívod z rozvaděče měl být natažený do vypinače a od něj gumovým kabelem přímo na svorkovnici desky, co už teď. Pokud se jedná o trvale svítící doutnavku ve vypinači na fotu, pak je patrně špatně zapojený, přívod napětí patří na svorky 1 2 3 a odvod ke spotřebiči 2 4 6. Ale stejně by si to měl ten -"elektrikář"- opravit, ty "čokoládky" patří minimálně do krabice OBO, takhle to určitě nenechávej i když je to za sporákem.

Ohodnoceno: 2x

Od: ctenar
Datum: 15.11.15 14:04

když je to za sporákem

Za žádným sporakem to prave neni. Je to v zadni stene skrinky, v jejiz vrchni casti je vsazena varna deska. :(

Ohodnoceno: 0x

Od: ctenar
Datum: 15.11.15 14:27

Myslim, ze @humbucker tady vzdy prosazuje tahat vsude husi krky a tento pripad jasne ukazuje, proc je to dobry napad.

Ohodnoceno: 0x

Od: lenkasedlakova
Datum: 15.11.15 15:04

Zkusím z toho tedy udělat závěr, dole za skříňkou přehodit dle obrázku Čtenáře kabel k vypínači s kabelem od vypínače a pak by měl být vypínač vpořádku? a vše za skříňkou dát do OBO krabice. Souhlasíte?

Od: dam®
Datum: 15.11.15 15:19

OBOvku určitě, pokud v současné době pouštíš napětí do varné desky stiskem vypínače v jeho DOLNÍ polovině, tak jen otoč krytku vypínače.

Ohodnoceno: 0x

Od: lenkasedlakova
Datum: 15.11.15 15:24

vypínač zapínám v horní polovině kde je doutnavka, teď jsem zkusila otočit tlačítko ale nejde to protože ty zobáčku na tlačítku nejdou do kolébky

Od: dam®
Datum: 15.11.15 15:46

Tak budeš muset prohodit ty káblíky (vstup a výstup do vypínače), protože ten vypínač je vzhůru nohama, otočit jej je piplačka, na druhou stranu - ty drátky jsou už naformované, tak by to neměla být taková potíž. Postup: vypnout jistič, povytáhnout vypínač, povolit šroubky, vytáhnout dráty, dát tam krycí rámeček, pokud tam zatím není, otočit vypínač, zasunout drátky, dotáhnout šroubky - postupně, zatlačit zpět do krabice, přišroubovat, dát krytku a hotovo. / já si neuvědomil, že ta krytka má "zámek", omlouvám se/.


doplněno 15.11.15 15:56:

Je to určitě jednodušší.

Ohodnoceno: 2x

Od: lenkasedlakova
Datum: 15.11.15 15:53

A nebylo by možné přehodit ty káble dole za skříňkou než se piplat s otočením vypínače.

Od: ctenar
Datum: 15.11.15 16:11

ten vypínač je vzhůru nohama

Jestli je podle tazatelky doutnavka nahore, tak je vypinac/spinac spravne. Jen je spatne zadratovany. Nejjednodussi bude prohodit ty kabely dole pod deskou.

Ohodnoceno: 0x




Od: lenkasedlakova
Datum: 15.11.15 16:09

Ok vypínač nyní funguje, ještě koupím tu obo krabici a předělám. Všem moc děkuji.

Od: dam®
Datum: 15.11.15 16:33

Kup si tu větší, líp se s ní dělá, do dna budeš muset vyříznout díru pro přívodní kabel, ostatní kabely dáš bokem po mírném naříznutí plastu, až ji uvidíš, tak pochopíš co a jak, před zapojením bych ji přišrouboval na stávajíci krabici.

Ohodnoceno: 0x

Datum: 15.11.15 16:37
avatar

lepší než OBO krabice jsou dle mě ABOX, sice jsou poněkud dražší, ale je to tvrdá pevná krabice. K dispozici je i přímo s vestavěnou svorkovnicí, potom nebude nutné používat volně položenou čokoládu.

Jinak dle mě by bylo nejlepší, pokud jde o spoj drátu a lanka, buď na lanko použít dutinky a čokoládu, nebo koupit WAGO svorky vhodné i pro lanka (s páčkou).


doplněno 15.11.15 16:39:

https://eshop.wago.com/JPBC/0…1-412&catalogID=WAGO01&zone=7

Ohodnoceno: 0x

Od: dam®
Datum: 15.11.15 17:00

To máš sice pravdu, ale je problém s délkou přívodního kabelu, kde by se asi musel odvrtávat ve dně otvor, v obyč. obo jej jen vyřízneš. Možná vyjde zaizolovat jej a nacpat bokem, netuším. Klapací Wago, proč né, proudově stíhají, určitě jednodušší a solidnější práce než čokolády, jen ty dráty by neměli být ožvýkané od šroubků, ale hladké.

Ohodnoceno: 0x
