Výměna vypínače

Od: Datum: 04.09.15 13:49 odpovědí: 4 změna: 07.09.15 14:50

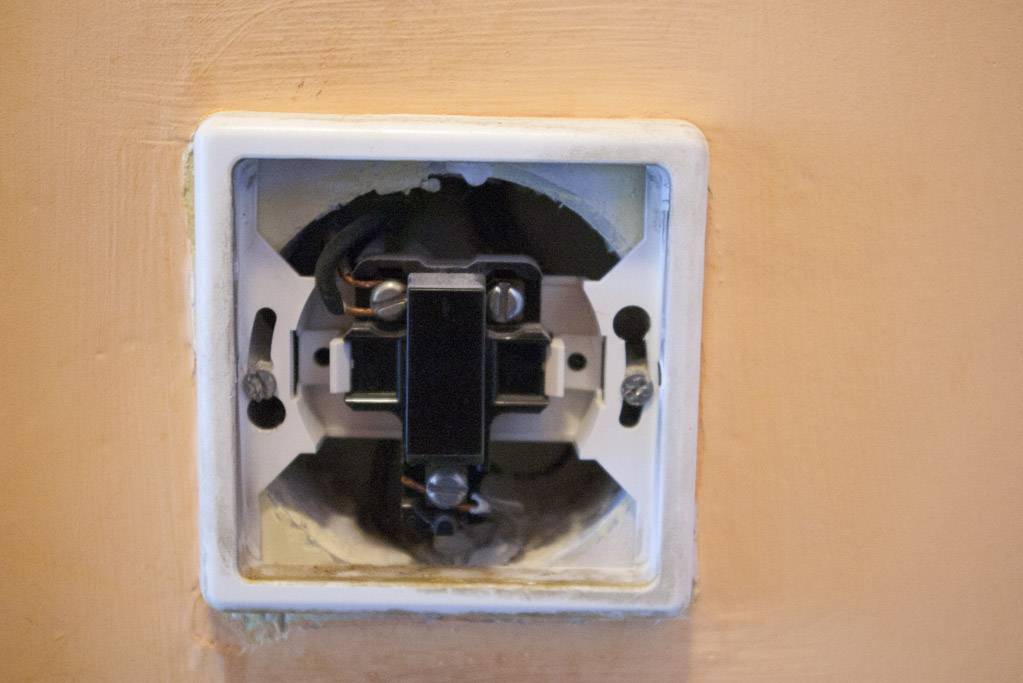

Ahoj, mám dotaz. Odkryl jsem starý vypínač, viz obrázek 1, kde vedou 2 dráty vlevo, je tam evidentně fáze dle zkoušečky. Druhý drát, dolů, ten vede nejspíš k žárovce. Vypínač slouží k zapnutí/vypnutí 1 žárovky.

Teď mám dotaz. Jak zapojit tyhle dráty do nového ABB Tango vypínače (obrázek 2)? Do IN dát oba dráty a do OUT ten drát, který je dolů v starém vypínači?

Děkuji, Petr



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 04.09.15 13:55
avatar

Ty 2 dráty pod jedním šroubkem do IN, samostatný drát do OUT. Když to uděláte opačně, nic se neděje. V tomto případě (jednoduchý vypínač na jednu žárovku) na tom nezáleží.

doplněno 04.09.15 14:11:

Ano, porozuměl jste dobře.

Ohodnoceno: 0x

Od: hostpetr
Datum: 04.09.15 13:59

Pokud tedy dobře rozumím, 2 dráty, které jsou zapojeny vlevo nahoře můžu dát s klidem do IN a do OUT dát ten jeden drát, který je v starém vypínači zapojený dolů? Děkuji

Datum: 04.09.15 14:10
avatar

Ano, přesně tak, a jak píše kolega, bude vám to fungovat i pokud to obrátíte, v tomto případě není prakticky co zkazit

Jen doplním - délka odizolovaného vodiče (holé mědi) by měla být 10-13mm , pokud by byla kratší tak se může lehce stát že vodič ze svorky při montáži vyklouzne

Ohodnoceno: 0x

Od: hostpetr
Datum: 07.09.15 14:50

Všem děkuji, všechno funguje :)
