Jak zapojit spinaci hodiny

Od: Datum: 09.08.15 13:17 odpovědí: 3 změna: 10.08.15 21:36

poradi mi prosim nekdo jak zapojit spinaci hodiny,navod je v priloze,kam dat privod,jestli jen fazi nebo i nulak a kam zapojit odvod ven z hodin,dik

doplněno 09.08.15 13:22:

tak navod se mi nepodarilo sem umistit,tady je na nej odkaz

http://www.produktinfo.conrad….com/index.php?bl=CS&q=191459

doplněno 09.08.15 16:49:

jo jo je to tak,takze privod zapojim tak ze na 5 dam fazi,na 4 dam nulak a pokud to mam k cerpadilku zak ty dva draty co k nemu vedou dam na jake cislo?dik za odpoved,elektrikar fakt nejsem ale neco uz jsem zapojil


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 09.08.15 14:09
avatar

To je problém, když prodejci nedodávají český návod předepsaný zákonem.

Vlasní napájení hodin je na svorky L,N.

svorka 5 - L - fáze

svorka 4 - N - nulák

Hodinami buď spánám nebo rozpínám

svorka 3 - společné

svorka 2 - spínací kontakt - chci něco spínat

svorka 1 - rozpínací kontakt - chci něco rozepnout

doplněno 09.08.15 19:39:

Pokud se má spínat čerpadlo, tak fáze na svorku 3, ze svorky 2 na čerpadlo a druhý fous z čerpadla na N.

doplněno 11.08.15 09:01:

@magor překopíroval zapojení CS4-16. Vy máte jiný spínač, tak máte přívod na 4 a 5!

Ohodnoceno: 2x

Datum: 09.08.15 18:19

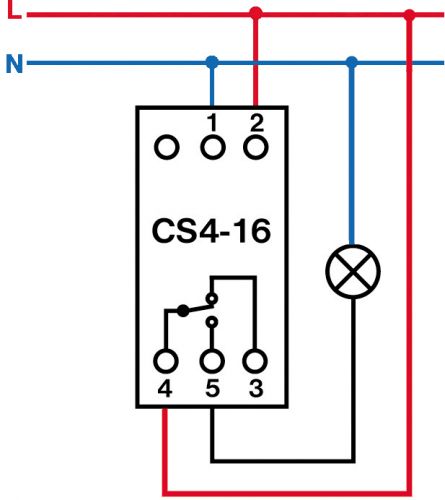

Tak s tohoto schéma to snad pochopíte

Ohodnoceno: 2x

Od: paveloslav
Datum: 10.08.15 21:36

takhle kdyby to bylo v navodu tak to zapojim na poprve,ale ono to kreslily nejaci profici,na navodu byl privod na 1 a 2 a na spinacich hodinach byla samolepka a tam byl privod 4 a 5 asi nemely ve fabrice svuj den
