Jak přidělat tento pant?

Od: Datum: 30.05.15 21:41 odpovědí: 21 změna: 10.07.15 08:41

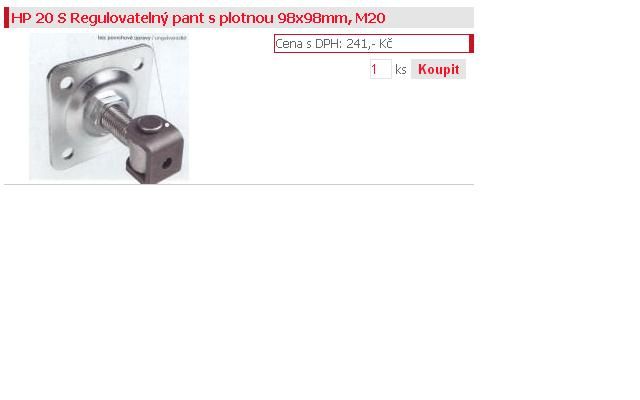

Ahoj, našel jsem na netu pant, který bych rád namontoval na konstrukci otevírací dvojkřídlé brány. Je jasné, že tu destičku přidělam k betonovým sloupkům, ale jak to přidělam k bráně? To jako dám šroubek do té pididírky?To by asi moc nedrželo. Nevíte někdo?



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 30.05.15 22:02

co třeba přivařit...

Ohodnoceno: 0x

Od: pepr®
Datum: 31.05.15 04:15
avatar

Ta vaše pididírka má na tomto konkrétním pantu Ø 9mm. Takže je to předpokládám na osmičku šroub a ten už něco udrží.

A nebo jak píše kolega - přivařit. Ono je to stavěné na oboje.

Všechny rozměry máte např tady.

Ohodnoceno: 0x

Datum: 31.05.15 04:42
avatar

no popravde takto si pant na tezkou svarovanou branu asi nepredstavuju, zalezi jak je ta brana tezka, ale to foto zkresluje... po privareni snad a nebo spis tak na tu moji branu na horni pant (moje brana ma spodni pant v zemi, cili celou vahou je brana zapichnuta v jamce v betonu, horni pant jen kridlo pridrzuje vodorovne)

Ohodnoceno: 0x

Datum: 31.05.15 16:51
avatar

třeba tento - HP-24-S má nosnost 150kg / pant, záleží tedy na váze vrat, zda bude možno tento typ pantu použít, více zde

http://www.kovopolotovary.cz/…i-hp-24-s-zavit-m24-d3522.htm

jsou tam i další typy, záleží, jaký máte sloupek

http://www.kovopolotovary.cz/regulovatelne/c2648/p2/

Ohodnoceno: 0x

Od: kklaban
Datum: 31.05.15 22:59

Díky za odpověď, No podle mých propočtů by jedno dvoumetrové křídlo mělo vážit cca 30kg když to budu svařovat z jeklu 40x40x2

Páč 1m Jeklu má 2.4kg + šejtky jako výplň když jedna bude mít cca 0.5kg

Sloupky mám betonové ze štípaných bloků proložené 4ma roxorama v jednom soupku. Brána na výšku bude mýt nějakých 125cm

Ještě se zeptám ohledně těch pantů. stačí když to dám na hmoždinky nebo je lepší tam dát nějakou šroubovici slabší na chem. kotvu?

Datum: 01.06.15 00:30

Dej to raději na kotvu a nezapomeń vyvrtat otvor pro stavěcí šroub, aby bylo možné nastavit sklon křídla a mezeru mezi křídly.

Ohodnoceno: 0x

Od: kklaban
Datum: 01.06.15 09:09

No vidíte otvor pro ten stavěcí šroub, to mě nenapadlo ani. Díky

Datum: 01.06.15 01:36
avatar

pocital bych s tim, ze se na to vzdycky muze nekdo povesit, tak at vam to neurve, kdyz udelate zaves "akorat"

Ohodnoceno: 1x

Datum: 12.06.15 13:48

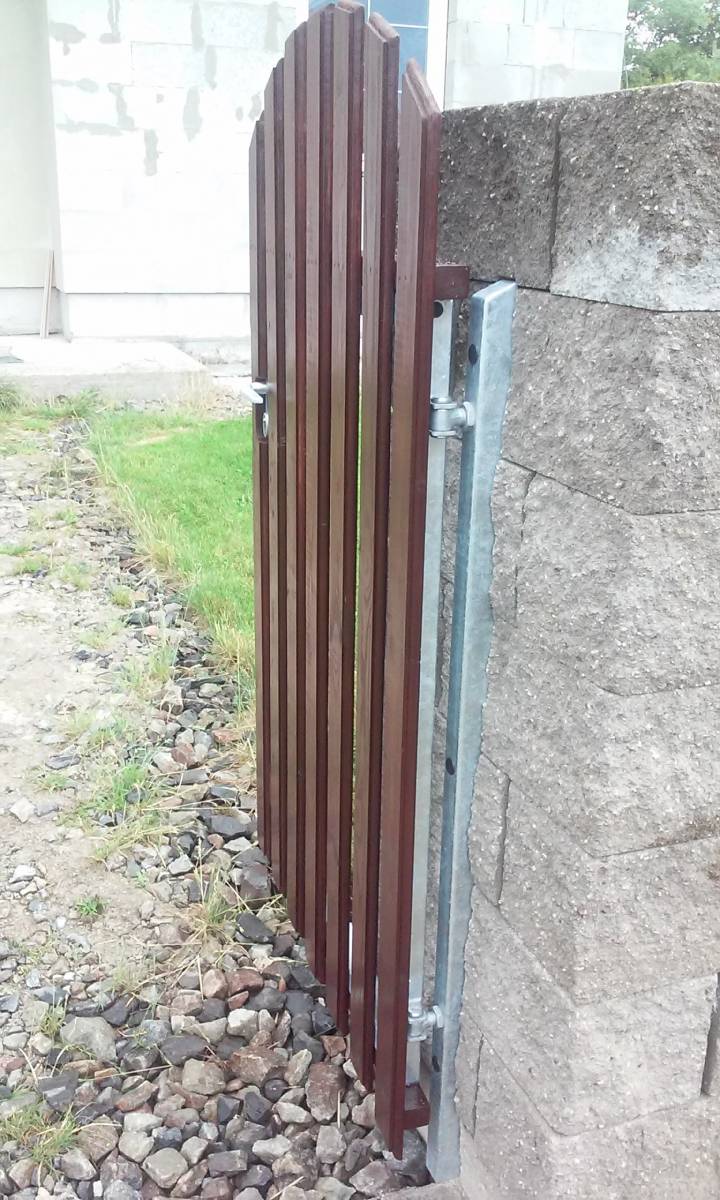

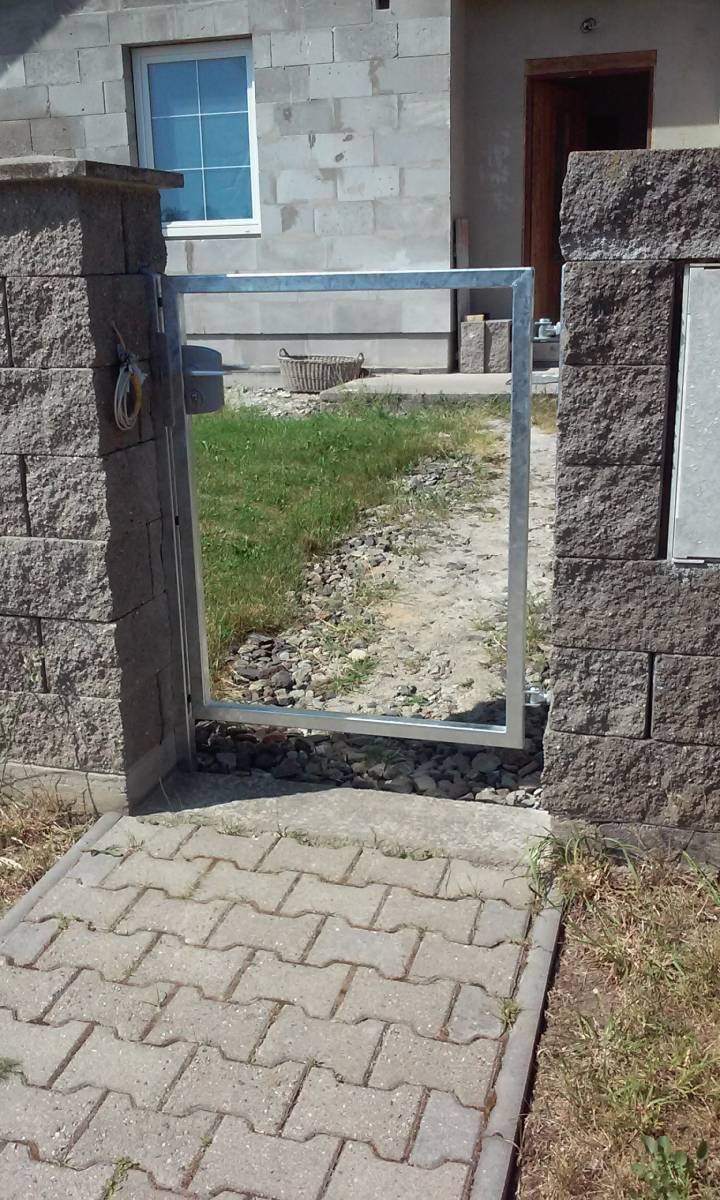

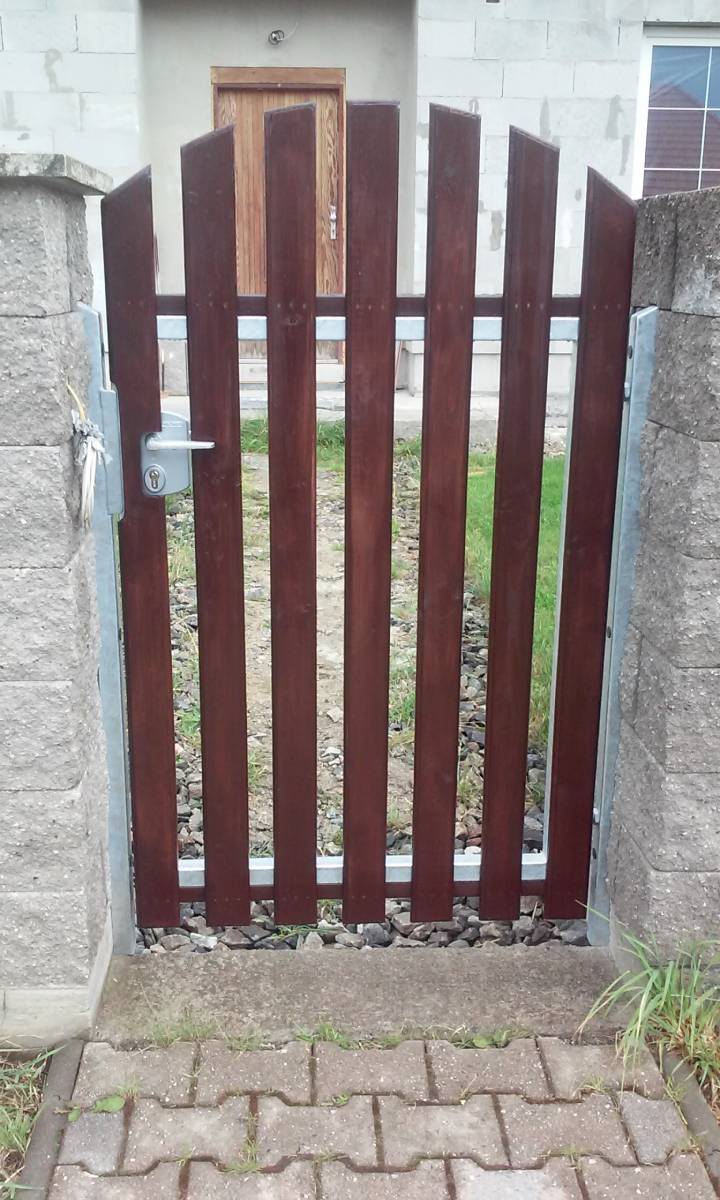

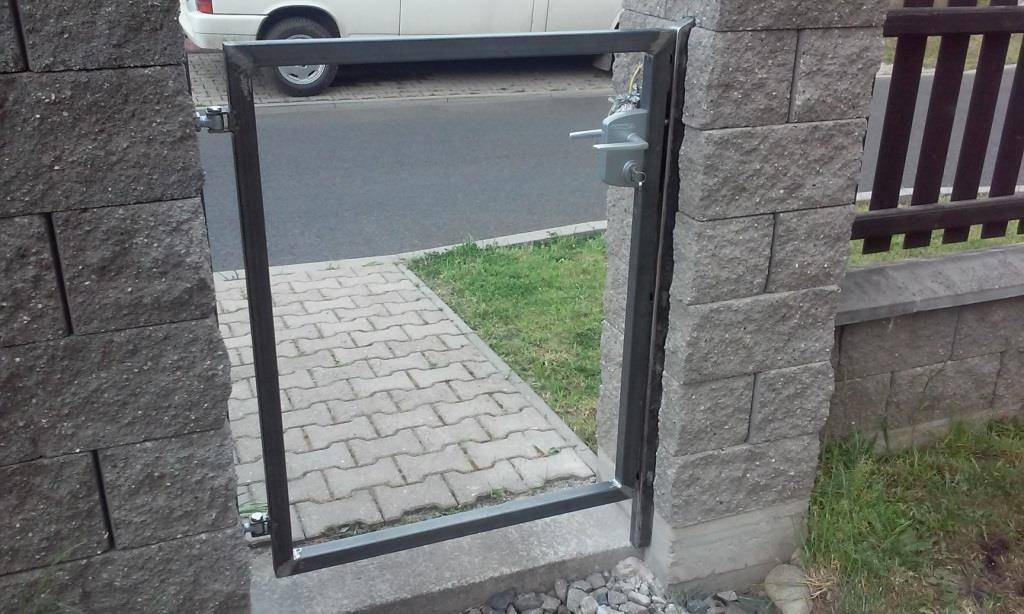

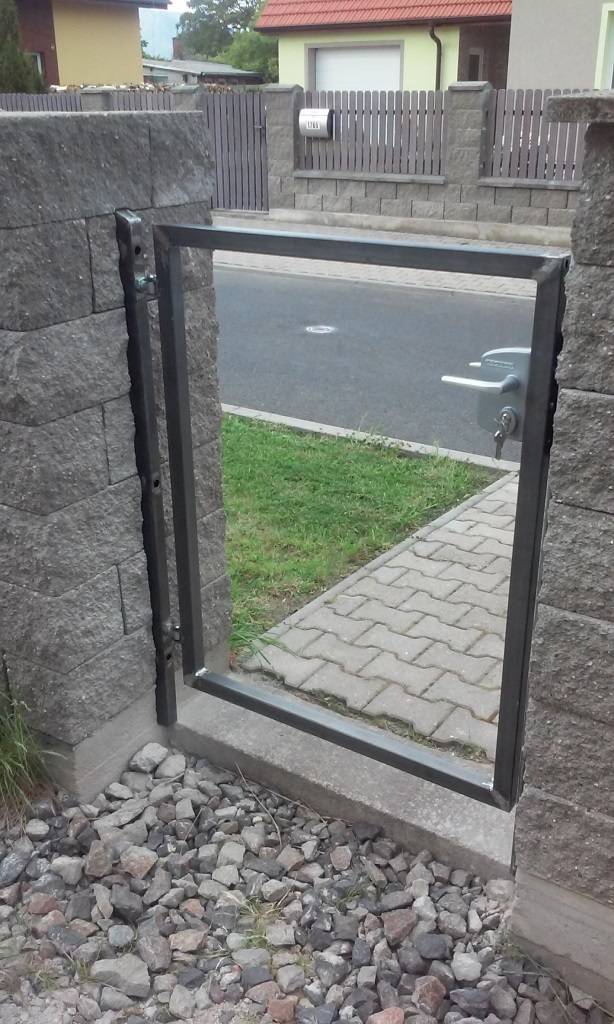

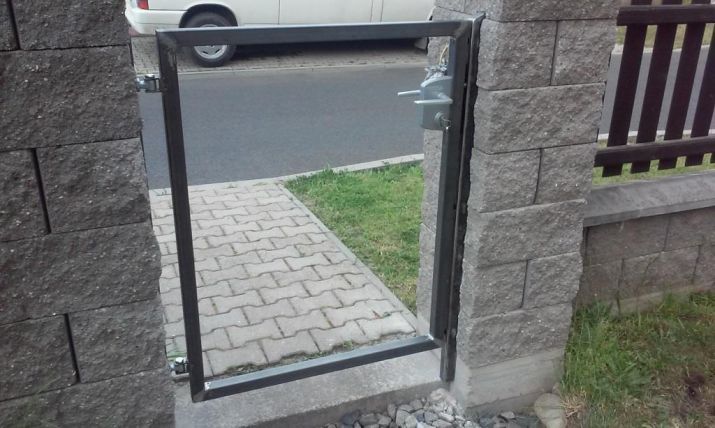

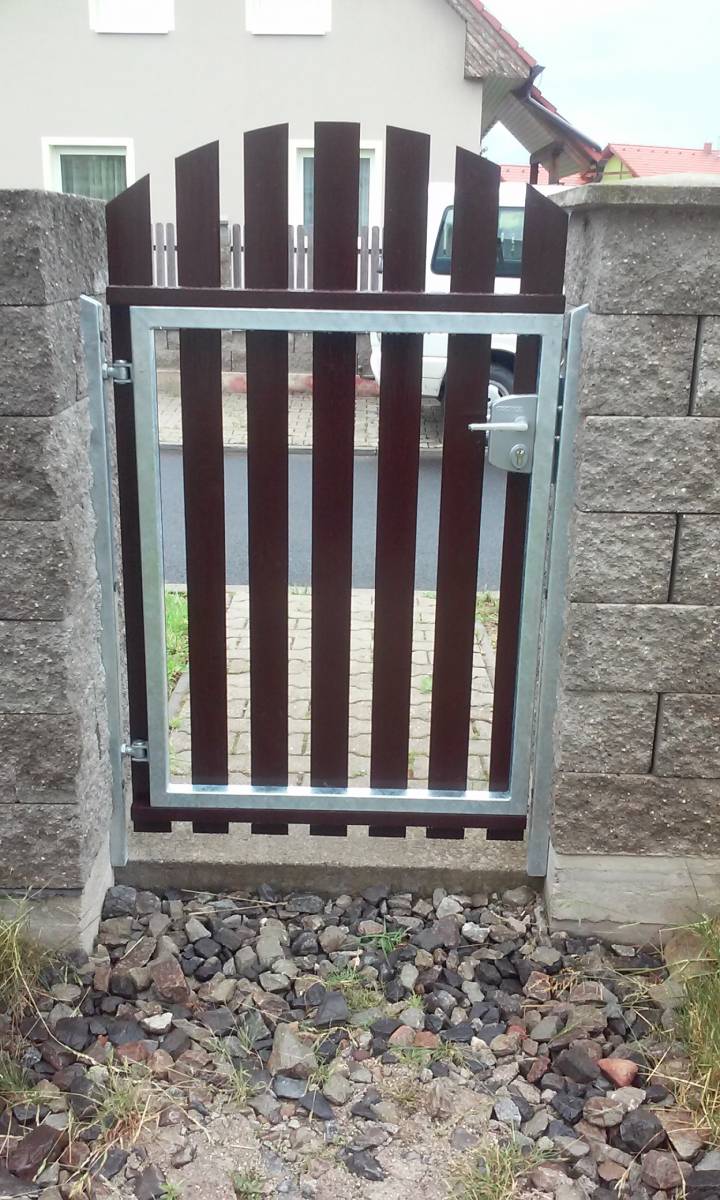

Zrovna jsem cca před 14 dny dělal něco podobného. Akorát jen branku cca 1m širokou. Sloupky také ze štípaného KB bloku. Abyste ty panty hodil svisle pod sebe, budete sis tím muset pohrát. Já to vyřešil přišroubováním U profilu na sloupky, přičemž do betonových sloupků jsem flexou prořízl 2 drážky, do kterých jsem U profil usadil. Když jsem měl usazené na betonových sloupcích U profily, tak jsem mezi to teprve svařil branku. Panty jsem jak ke sloupku , tak k rámu branky přivařil. Po dokončení jsem vše rozebral a odvezl do žárové zinkovny. Přikládám obrázky.

Ohodnoceno: 2x

Datum: 12.06.15 15:18
avatar
Jen poznámka:
Zdá se, že se nemyslelo dopředu a "práh" branky je vysoko, nevejde se v jedné rovině pokračování nepřetržité dlažby až k domu.
Nešlo by tu dlažbu od cesty k brance zvednout a udělat v jedné, byť třeba šikmé rovině až k domu?
doplněno 12.06.15 16:14: Kejikl, můžeš mít pravdu. Já koukám na obrázky na mobilu. Takže nevidím tu ne/rovinu.
Ovšem pokud podle tebe je dlažba v rovině prahu, bude asi třeba betonový práh přiznat, z obou stran dlažbu dořezat k betonu.
Já preferuji dlažbu v jednom kuse bez přerušení, teda i pod brankou mezitsloupky.
Ohodnoceno: 0x

Datum: 12.06.15 15:39
avatar

Nevím, já vidím práh branky ve stejné výšce jako zámková a pokud na tu výšku tazatel naváže a protáhne to k domu, bude to OK.

Ohodnoceno: 0x

Datum: 13.06.15 08:05

Ten práh by ani tak nevadil, ale chtělo by to na jedné straně začít krajovými dlaždicemi a na starně druhé zaříznout. Takhle založené je to nepraktické a neestetické. I když je dost pravděpodobné, že ten práh se časem začne drolit a prášit.

Ohodnoceno: 0x

Datum: 13.06.15 19:34

Nechápu, proč řešíte zámkovou dlažbu. Ta dlažba co tam již je , dělalo město jako veřejnou komunikaci.

Diskuze má být snad o pantu. Obrázky jsem vystavil pro tazatele dotazu jak panty přidělat.

Ohodnoceno: 0x

Datum: 14.06.15 05:18
avatar
Máš pravdu.
K pantu bylo řečeno téměř vše. I tvůj způsob upevnění je dobrý.
Na tuto poradnu chodí mnoho lidí hledat třeba i inspiraci. A tvé fotografie jim mohou otevřít oči.
Fotky jen potvrzují, že při kladení dlažby se velmi nemyslelo. Dělal ji možná jen nějaký amatér, zaměstnaný obcí na veřejně prospěšných pracích, který koukal jen na metry čtvereční, nedořezal dlažbu až po beton a místo nějakého estetického, praktického položení s návazností v budoucnosti mu chodilo po rozumu jen to, že tonda s frantou ho čekají u piva.
Co udělá majitel chodníku, resp. branky s těmi dírami mezi dlažbou a betonovým prahem? Zaleje je betonem, který se nespojí s prahem, bude jiné kvality a barvy, a stejně časem kus klesne pod úroveň?! Nebo bude každou chvíli v potu tváře dobývat z mezer plevel? A poslouchat řeči manželky?
jipodpet, už chápeš, proč jsem přidal poznámku ke dlažbě? Tys majitel branky, ty budeš dokončovat chodník od branky k domu. Umíš si představit, jak budeš pokračovat? Jak to bude vypadat?
Ohodnoceno: 0x

Datum: 14.06.15 13:00

Zámkovou dlažbu dělala stavební firma. Já osobně bych si zámkovku tvaru kosti nedal. Plot byl postaven několik let předtím, než se stavěla komunikace. Ten práh byl myšlen, že nebude vidět, ale výškově tu komunikaci pak udělali níž.

Praděpodobně to vyřeším tak, že práh bouracím kladivem odstraním ve výšce cca 6 cm, krajové "kosti" zaříznu do roviny a budu pokračovat dál svojí dlažbou. Mohl bych sice dát svou dlažbu již od asfaltové komunikace, ale zámkovka "kosti" je použita u všech domků a to by pak nevypadalo dobře. Navíc nejde jen o branku, ale i vjezdovou bránu a parkovací stání. Tak asi takto.

Ohodnoceno: 0x

Datum: 22.06.15 10:19

Zedníci mi vyzdili pilířky na branku. Usilovně furt měřili a měřili, až jim to nevyšlo. Světlost mezi pilířky jsem plánoval 100cm. Ve skutečnosti je jen 90 cm. Z každé strany bude nějaký přesah betonové stříšky, na jedné straně budou závěsy a na druhé zamykací protikus. Předpokládám, že po osazení branky se světlost zmenší na cca 80cm. Není to málo. Sice bude hned vedle velká brána, ale chtěl jsem aby se brankou dalo v pohodě projet s kolečkem a pohodlně protáhnout třeba s kolem.

doplněno 23.06.15 12:26:

Děkuji za info a fotky.

Vypadá moc hezky.

Ohodnoceno: 0x

Datum: 22.06.15 11:20

Tak já udělal světlost mezi betonovými sloupy 100cm. Pak jsem to dorovnal těmi železnými sloupky z jeklu U a šířka vlastního rámu branky vč. pantů mi tedy vychází cca na 93 cm. Na rámu branky jsou plaňky o tl. cca 18mm , Takže když je branka otevřená , tak je čistý průchod cca 87cm. Odpoledne to změřím přesně, abych nekecal.

doplněno 22.06.15 18:12:

Tak jsem to změřil. Čistý průchod otevřenou brankou je 85cm.

Ohodnoceno: 0x




Od: kklaban
Datum: 22.06.15 10:23

Z jakého jeklu jste dělal tu branku?

Datum: 22.06.15 11:12

Rám branky 40x40 stěna 2mm. Sloupky jekl U 40x40x40 stěna 2mm.

Ohodnoceno: 0x

Od: kklaban
Datum: 22.06.15 09:02

Díky všem za příspěvky a především za ty fotky.
