Jaký jekl na bránu

Od: Datum: 25.05.15 08:11 odpovědí: 11 změna: 25.05.15 15:24

Ahoj, prosím o radu z jakého jeklu udělat 4m bránu. Respektive brána bude dvoukřídlá takže jedno křídlo 2m. Jde mi o to, jestli použít třeba jekl 4x4cm a nebo 4x2 (3x2), hlavně aby se to na těch 2metrech nějak neprohíbalo

a další věc jak udělat panty. Jsou sloupky z kb bloků tak jestli vyvrtat díry, do toho šroubovici a na chem. kotvu to přidělat. Díky za radu


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 25.05.15 08:22
avatar

Zdravím,
z Jäklu 40x40mm to bude bytelná brána, budou bytelná křídla, kroutit se to nebude určitě. Samozřejmě záleží an tom, jak to bude zavařený, protože já mám třeba udělanou bránu (no bránu, já o tom říkám že to je otvírací díl plotu) v šířce 360cm na 2 křídla, která jsou svařená z Jäklu 30x15 (na výšku větší rozměr) a neprohýbá se to taky, ale když bych to dole nohou podržel a nahoře zabral, tak se to samozřejmě do vrtule bude mít snahu propružit, což třeba ten rozměr 40x40mm neudělá nikdy.
Co se týká pantů - klidně vyvrtat, do toho šroubovici (ale lépe matici), ale hlavně bych to po zkušenostech vymyslel tak, aby panty šly po té ose šroubovice posouvat a tím dorovnávat případný výkyv křídel proti sobě. Ustavit to natvrdo je sice jednodušší, ale nejsem toho příznivcem, protože když si třeba o trochu sedne základ, hne se sloupek (třeba mrazem), tak je hned o zábavu postaráno, protože už křídla nesedí proti sobě, brána nejde třeba zamknout a pod.

Ohodnoceno: 2x

Od: miros*
Datum: 25.05.15 09:05

díky moc. to s tím dočasným štelováním jste mě přivedl na spoustu nových nápadů, za což vám velmi děkuji. Ten jekl 40x40 bude bytelný, ale bojím, že celková váha křídla bude dost těžká na sloupek (bez podezdívky) tak váhám

Datum: 25.05.15 09:22
avatar

Můžete použít Jäkl s nejslabší stěnou - tuším že to 1.5mm (to vám řeknou v prodejně). Ale chce to pořádně provařit ze všech stran v rozích, aby se to nekroutilo. Já to mám (jak jsme psal) ze slabého Jäklu, ale ovařené spoje (CO2) kolem dokola a pak vybroušené sváry.

Ohodnoceno: 0x

Od: 111®
Datum: 25.05.15 10:54

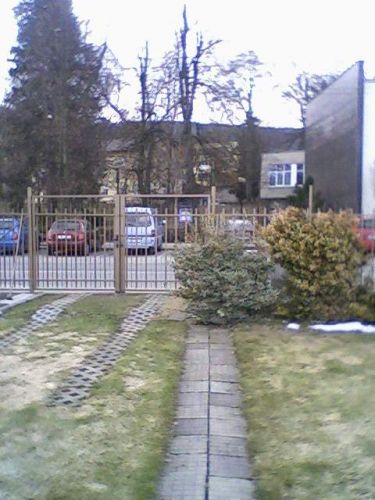

já mám takovou bránu ze třech stran z Jackelu 40x40 a tu kde je zámek pak z 40x80 aby se tam dal osadit zámek a i protikus je 40x80 a tam je zase vymyšleno zamykání tak, že když zamknu zámek, tak nejde zvednout tyč uktvená do země...sloupky jsou tuším trubka 100 nebo 120

Ohodnoceno: 0x

Od: miros*
Datum: 25.05.15 11:04

no nejlepší varianta co mě vychází je vzít jekl 40x20 nebo popřípadě 35x20. Ve sloupcích kde bude brána jsem nacpal do každé díry 2 roxory, tudíž na jeden sloupek 4 to by snad mělo stačit

Datum: 25.05.15 11:06

Ak si mislíte,že stlpok to neudrží,tak spodný pánt môže byť uložený hrotom na zemi v niejakom kovovom lôžku v osi otáčania brány.Ja mám napríklad vrazenú oceľovú trubku a do nej ten hrot takej hrúbky,aby nevošiel do vnútra trubky.

Ohodnoceno: 0x

Od: miros*
Datum: 25.05.15 11:11

Teď nechápu, jak to myslíte, chtělo by to nějaký namalovaný nákres, já mám trošku horší představivost

Datum: 25.05.15 11:27

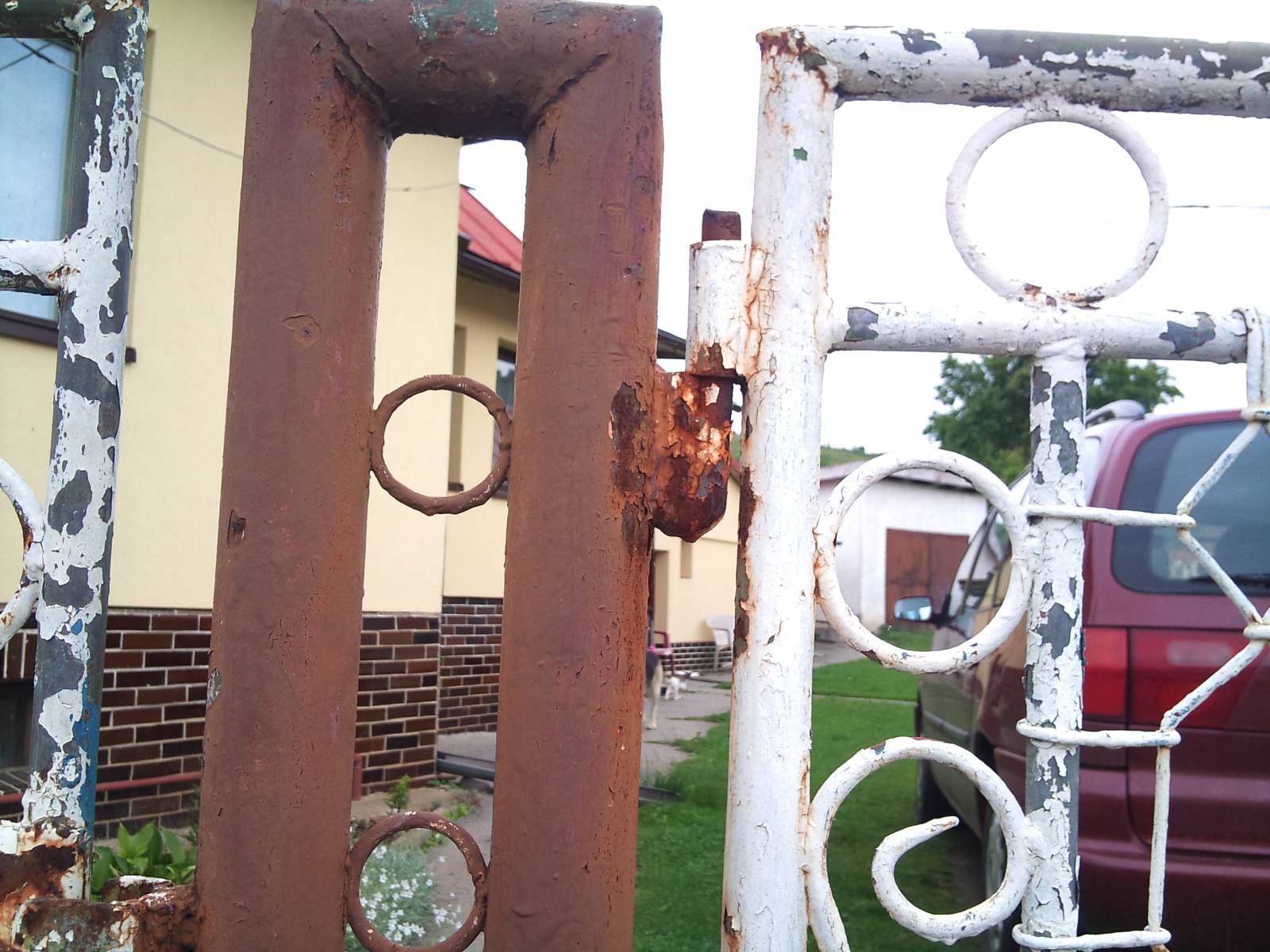

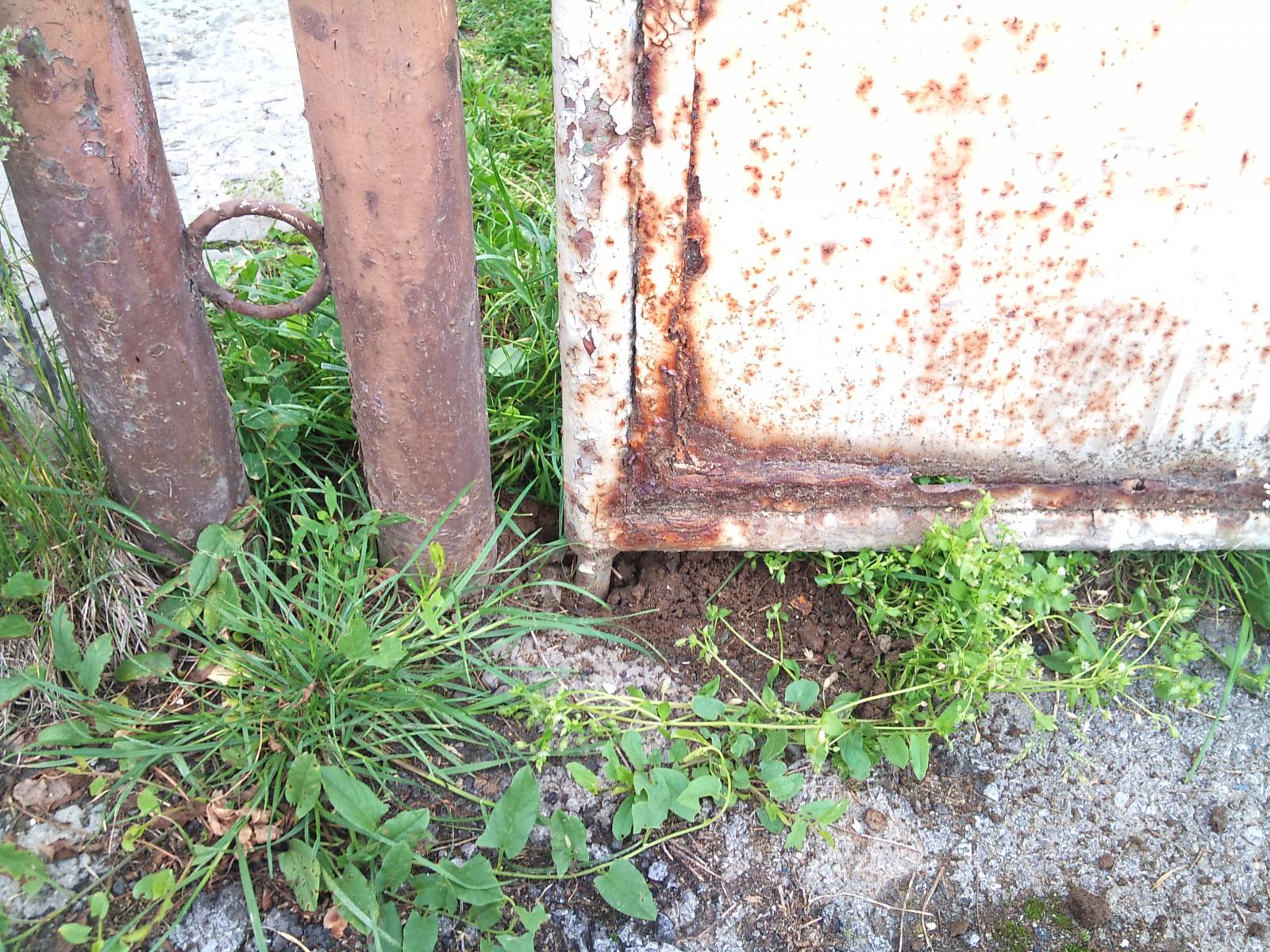

Neviem to namaľovať cez PC no pokuúsim sa to vysvetliť.Máme jednú stranu vrát brány.Obvykle sa na zavesenie privaria dve trubky po bokoch na zavesenie,môj spôsob to rieši tak,že ten vrchný záves ostáva ta trubka a ako spodný sa úplne dole,tiež z boku ako horný záves,privarí kus guľatiny,ktorý vyčnieva dole až k zemi,keby tá brána visela a je na tej guľatine spravený hrot,v ktorý sa bude otáčať v tej trubke v zemi,čiže váha tej brány bude spočívať v tom hrote a vrchným ju bude pridržiavať.Ak ste nepochopili,napíšte pokúsim sa tu dostať obrázok,hoci emalom by to bolo hneď.

doplněno 25.05.15 11:41:

Tiež budem musieť robiť novú.

Ohodnoceno: 0x

Od: miros*
Datum: 25.05.15 11:46

Díky za foto.

Datum: 25.05.15 15:18

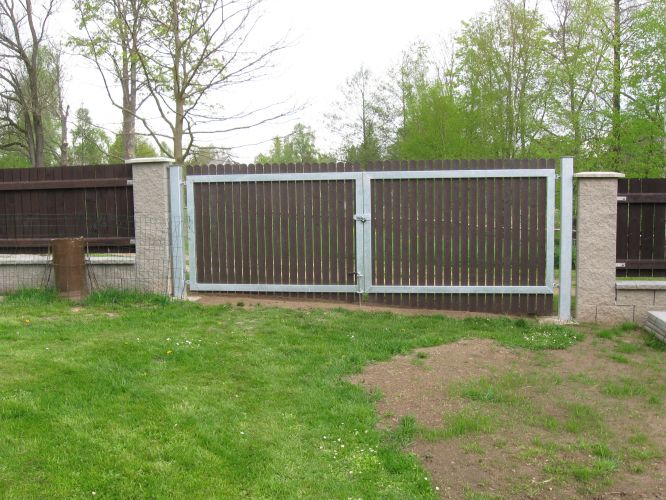

V těchto dnech jsem také dokončil bránu. Sloupky jsou z jeklu 120x120x6, křídla z jeklu 80x30x3. Panty jsou navařovací, stavitelné. Šířka brány je cca 4m, výška 1,55 - 1,75m.

Ohodnoceno: 0x

Od: mire
Datum: 25.05.15 15:24

Žádný z odpovídajících se nezeptal na hodně důležitou věc: jak bude brána vysoká a z čeho bude výplň? Uvažovaný jekl 40x20 je fakt slabý, koukám na to denně přes ulici. A to tam má latěčky 90 cm dlouhé a slaboučké, křídla brány jsou svěšená o víc jak jeden centimetr. Pokud by byly latě větší, nebo plastové, tak se křídla brány svěsí klidně i o několik cm a při dotyku se budou kroutit. Takže se nebojte většího profilu, ten vám váhu brány o tolik nezvedne.

Napište jakou uvažujete výplň a jak vysokou.

Ohodnoceno: 0x
