Podružný rozvod - zapojení jističů

Od: Datum: 28.04.15 20:09 odpovědí: 15 změna: 01.05.15 18:52

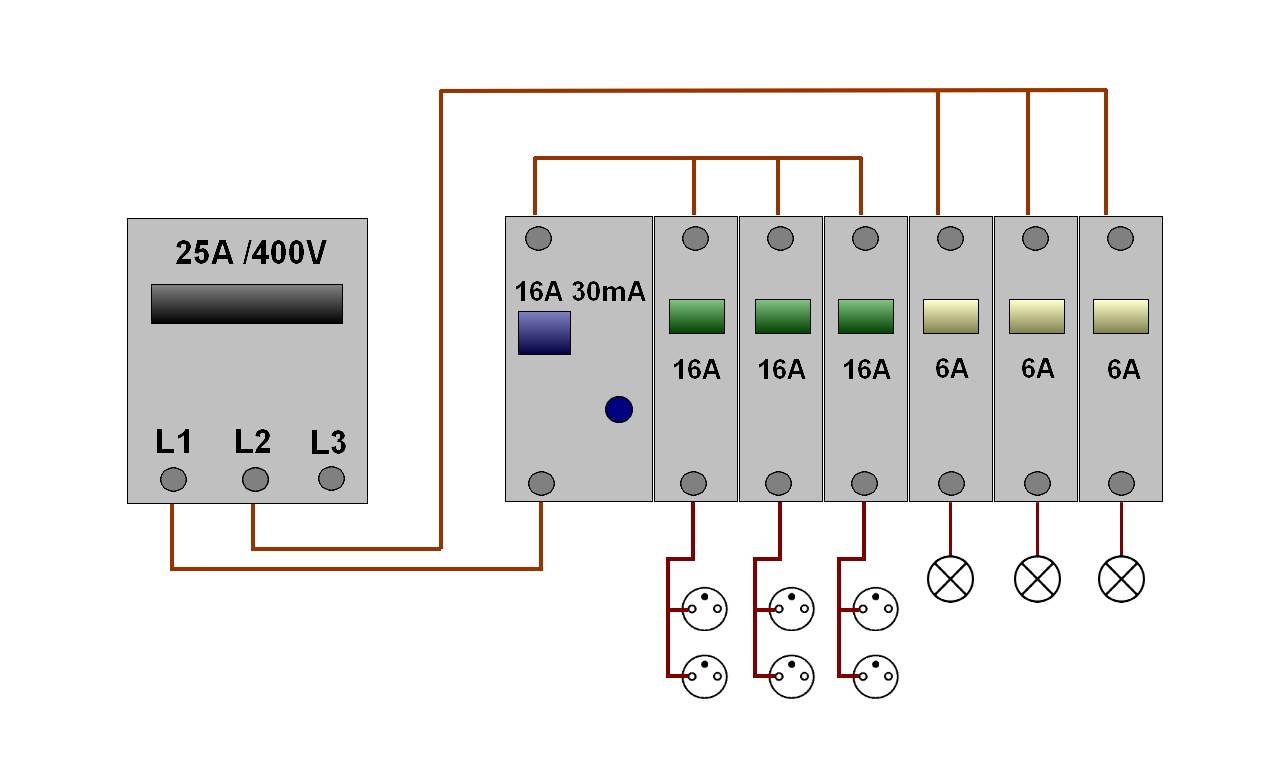

Dobrý den, hledal jsem na netu zapojení podružného rozvodu z nepoužívaného 400v jističe a našel jsem přiložené schéma. Je to blbost, které je lepší se vyhnout nebo je to použitelné? Děkuji za odpověď.



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: fc
Datum: 28.04.15 20:29

Standardní zapojení s vřazeným proudovým chráničem na zásuvkové obvody . . . V pohodě použitelné . . .

Ohodnoceno: 2x

Datum: 28.04.15 20:31

A ten chránič je tam na co?Když tam nemáte PE-N

Ohodnoceno: 0x

Od: dam®
Datum: 28.04.15 20:54

Pracovní vodič ti "vyrábí" If /modrý/, modrý a želenožlutý za chráničem nesmíš nikde spojit.

Ohodnoceno: 0x

Datum: 28.04.15 22:09
avatar

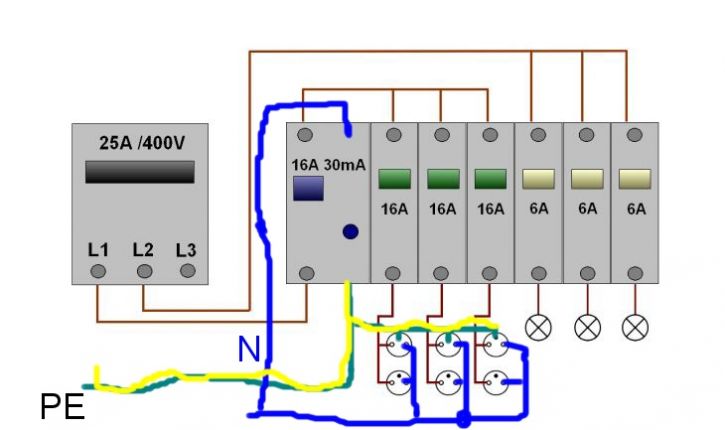

Takto prosím ne! PE nikdy nesmí přijít na vstup chrániče. Přivedení na kolíky zásuvek je správné. V rozváděči by jsi měl mít rozdělený PEN na PE a N.

Zelenožlutý PE použít jen na kostru.

Modrý N přivedu na vstup chrániče a jako druhý pól k žárovkám.

Z chrániče mi jde N1 a tu mohu použít jen na uvedené zásuvky.

doplněno 30.04.15 12:54:

3f chránič není moc dobré řešení. Jakmile bude závada na jedné fázi, tak vypadne vše. Je to lepší řešit 1f chráničem.

Ohodnoceno: 2x

Datum: 28.04.15 21:24

osobně bych tam dal 3f chránič a zásuvky rozdělil na různé fáze...

Ohodnoceno: 2x

Datum: 29.04.15 18:39

Je to blbě. 16A chránič nemůže napájet 3 16A zásuvky. Podle hlv. jističe by tam byl např. 25A

Ohodnoceno: 0x

Datum: 29.04.15 18:55

proč by jako nemohl 3f 16A chránič napájet 3x 1f 16A zásuvky?

Ohodnoceno: 0x

Datum: 30.04.15 00:07

Třífázový jo, ale na obr. je dvoupólový

Ohodnoceno: 0x

Od: 111®
Datum: 30.04.15 16:42

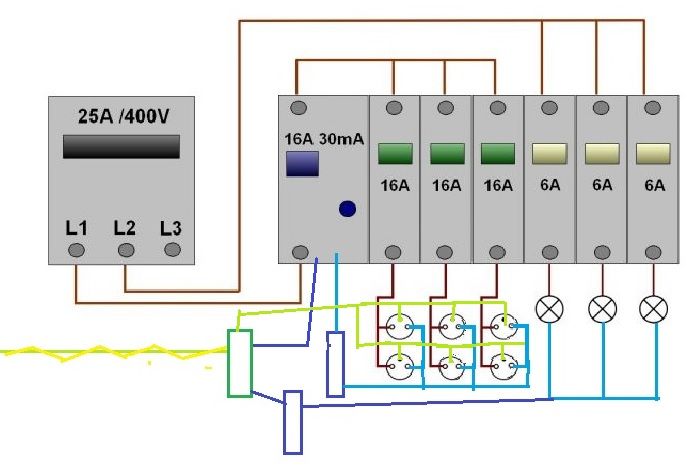

zapojeno by to mělo být takto_: a chránič by měl být alespoň o jeden řád vyšší proudově (min. 20A), ale lépe 25A

doplněno 30.04.15 18:20:

zapoměl jsem ze zelené svorkovnice , zelenožlutý na kolíky

Ohodnoceno: 0x

Datum: 30.04.15 17:47
Takto to rozhodne fungovat nebude.Chybí propojení PEN na chránic ale dolu a N zhora, a na kolíky zásuvek.raději neradit,než takto
Ohodnoceno: 0x

Od: 111®
Datum: 30.04.15 18:27

jj omluva a oprava

Ohodnoceno: 0x

Datum: 30.04.15 19:52

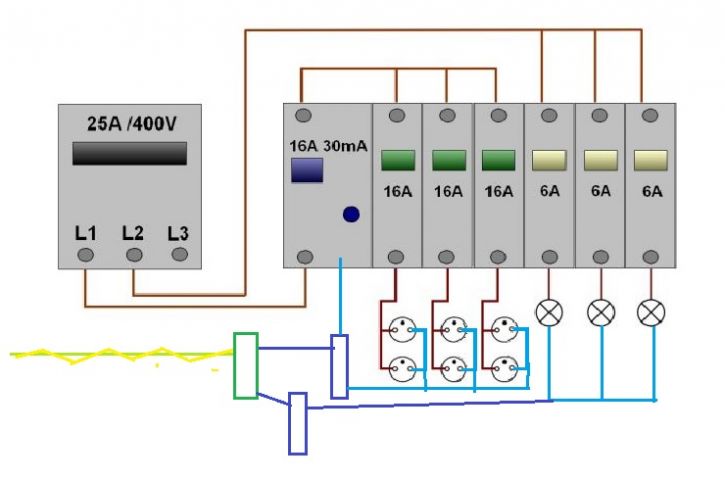

Ještě oprav přívod PEN na PCH zespodu a vývod zhora na svorkovnici Ň
Ohodnoceno: 0x

Od: 111®
Datum: 01.05.15 16:18

si to oprav sám

Ohodnoceno: 0x

Od: olinlito
Datum: 01.05.15 18:04

Jestli mi neuniklo, tak chybí popis nebo spíš výrobce toho chrániče-každý chránič s nedá zapojit "drátama" naprosto stejně !

manas najdi si na internetu zapojení toho chrániče nebo se poraď s elektrikářem v okolí. Vyhneš se zklamání z vypadávání páčky chrániče. Odhaduji, že ten 25 Ampérový 3fázový jistič má být jako celkový vypinač všech jištěných obvodů. A chránič se používá na spotřebiče používané v koupelnách a venku (např. světla a zásuvky na dvoře, v koupelně, zásuvka na čerpadlo ve studni, na zahradě-zkrátka kde prší a do používaného spotřebiče/ přístroje může vtéc voda)

Ohodnoceno: 0x

Datum: 01.05.15 18:52
avatar

Každý chránič se zapojuje stejně. Jenom je malá výjmka pokud použiji 3f chránič na 1f síť, ale to už bych šel více do odborné části než přísluší této poradně.

Použití chrániče ve vlhkém prostředí je už historie. V současné době je předepsán na veškeré obvody bez odborné obsluhy. Zase tu sou opět výjimky pro obvody, kdy jejich vypdnutím by došlo k materiálním škodám.
