Jak označit na trubě KG250 řez?

Od: Datum: 13.04.15 05:17 odpovědí: 30 změna: 14.04.15 20:20

Dobrý den.

Potřeboval bych prosím nějaký šikovný nápad, jak označit na hladké trubě KG DN 250/1000 šikmý řez.

Ten řez bude asi od konce truby ( ne od hrdla ) ve vzdálenosti 40cm pod úhlem 50°.

Jde mi o to, jak namalovat tu čáru, kudy se bude řezat.

Děkuji

doplněno 13.04.15 20:26:

Situace je taková. Na trubě již mám rovnou šikmou čáru na vrchní trubě asi 10cm dlouhou.

Teoreticky by to šlo řezat tak, že by se zvrchu té truby - pevně upevněné - řezalo velikým kotoučem, který by se točil nad tou čárou kolmo k trubě. Kotouč by se snižoval jako když se vrtá ve stokanové vrtačce, ale místo vrtáku by byl kotouč točící.

Truba by se ve výsledku přeřízla dle naznačené čáry a řez by byl šikmý na trubě, jak by bylo třeba. Vypadalo by to tak, jako když se řeže trdlo salámu šikmo, kde nůž by byl kolmo k podložce.

Jenomže takové možnosti nemám.


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 13.04.15 06:56
avatar
Pomocí provázku a s barevnou fixou..to bude obtížnější a budete potřebovat asistenci.
Nebo tu trubku dejte pod příslušným úhlem do písku, urovnejte písek do roviny a fixou obtáhněte okraj, na to stačíte i sám.
A pak to také jde pomocí lepící pásky.
Ohodnoceno: 0x

Datum: 13.04.15 20:16

To jsem tedy nepochopil.

Datum: 13.04.15 07:48

Jestli umíš vytvořit rozvin šikmo uřiznutého válce, tak máš jedno řešení.

Další možnost je, že nakreslíš jednu kružnici ve vzdálenosti 40cm od kraje trubky a druhou kružnici 40+29,8cm od kraje trubky. Pak si na jedné kružnici označíš začátek řezu a konec řezu bude na druhé kružnici pootočený o 180stupňů. Nakonec ty dva body propojíš a máš to.

Ale nejlepší by bylo najít někoho, kdo má pásovou pilu a tam si to uříznout.

Ohodnoceno: 0x

Datum: 13.04.15 20:34

Nechápu tu druhou kružnici - proč 29,8cm.

Pootočení o 180° - to nevím jak bych realizoval.

...Nakonec ty dva body propojíš a máš to.

Zní to jednoduše, ale mám dojem, že tak to těžko zvládnu.

Datum: 13.04.15 07:50
avatar

možnosti

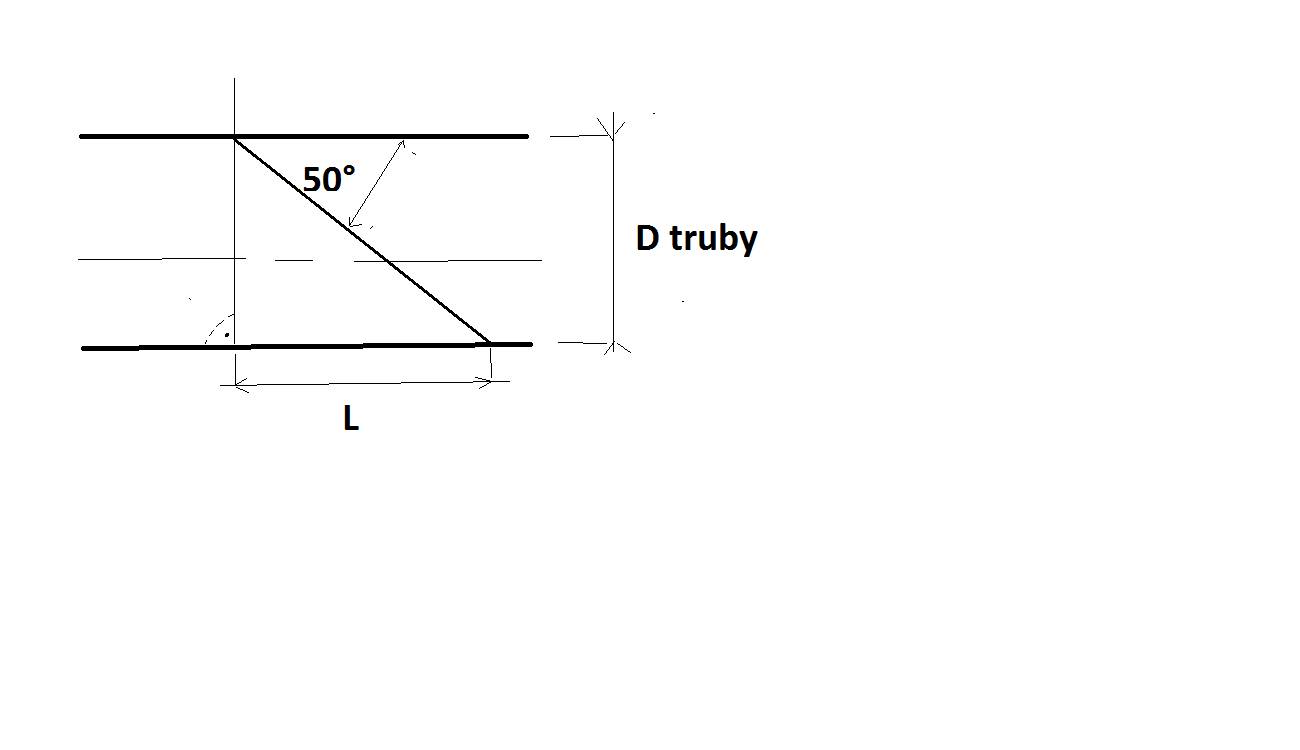

1) nakreslit na papír kousek truby 1:1, udělat kolmici na osu trubky, pak od té jedné spojnice podle úhloměru naměřit a namalovat čáru pod úhlem 50. Namalovat fixem na trubu v potřebné vzdálenosti obvodovou čáru kolem dokola, pak na výkrese předtím namalovaném odměřit vzdálenost L mezi kolmicí a bodem, kde čára pod uhlem protíná obvod. čáru trubky a tu následně přenést na trubu. Pak už jen lepící páskou spojit body a podle pásky uříznout. Popisem to vypadá složitě, ale je to asi nejrychlejší řešení - viz obrázek
2) vzdálenost L vypočítat (asi nějaká goniometr. funkce), pak udělat kolmici na trubu, odměřit vypoč. vzdálenost a body spojit páskou

Ohodnoceno: 0x

Datum: 13.04.15 20:43

Tu čáru - asi 10cm - na trubě již mám, ale problém je v tom, že ta čára je jen krátká, protože se truba zahýbá v tom průměru,

proto nemůžu získat L.

Datum: 13.04.15 10:01

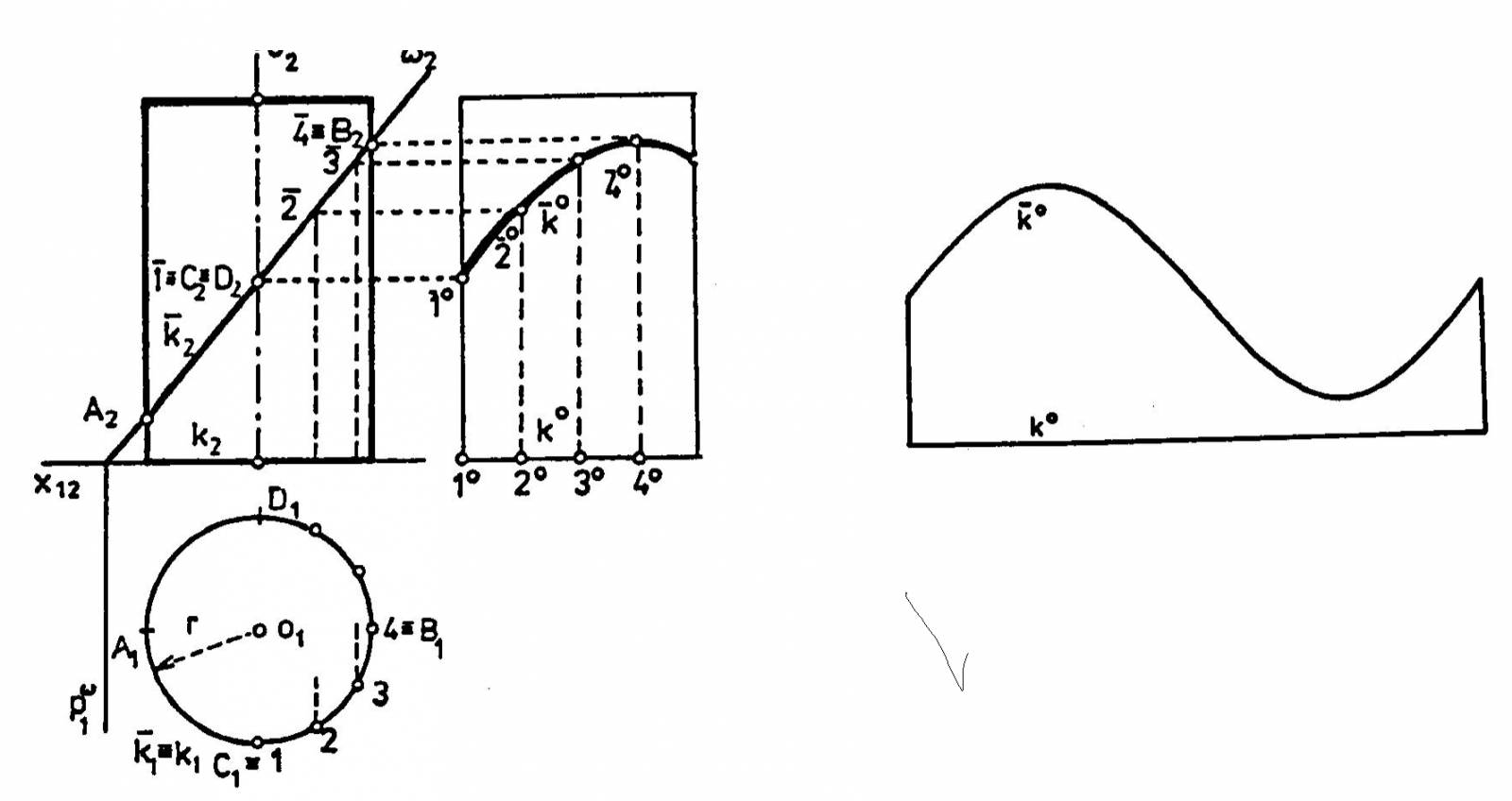

Myslím, že nejjednodušší je jít cestou rozvinu. Ten si uděláš graficky na papíře bez velkého počítání a pak třeba nalepíš na trubku, nebo si jej přeneseš bod po bodu na trubku. Čím více bodů zvolíš, tím dostaneš přesnější křivku.

Nakreslíš si půdorysnou kružnici o vnějším průměru trubky. Na ní si vyznačíš body 1,2,3...x po zvoleném úhlu, třeba 5 stupňů.

Nad kružnici si uděláš nárys, kde znázorníš rovinu 50 stupňů, aby protínala nárys.

Z půdorysu si vyneseš body které sis zvolil do nárysu jako přímky.

Vedle nárysu si připravíš bokorys, na jehož základnu si nanaseš všechny body z půdorysu. Musíš si spočítat obvod trubky a rozdělit jej na x bodů, které sis zvolil.

Pak si promítáš bod po bodu. Z půdorysu vezmeš první bod, najdeš průsečík jeho průmětu v nárysu s řeznou rovinou a ten prúsečík přeneseš vodorovně na příslušný průmět zvoleného bodu v bokorysu. To uděláš bod po bodu a dostaneš rozvin řezu. Ten můžeš vystřihnout a nalepit na trubku, nebo překreslit opět bod po bodu.

Návod se zdá složitý, ale myslím, že z přiloženého obrázku je to jasné.

Ohodnoceno: 0x

Datum: 13.04.15 10:06
avatar

Aneb jak něco udělat složitě, když to jde jednoduše.

Až půjjdu na stavbu na nějaký kontrolní den, vezmu jim tento Váš "diagram" na ukázku jak to mají dělat

Myslím, že mne umlátí lopatou.

Bože, bavíme se o trubičce DN250..a jednom řezu, ne o DN1500mm a dvaceti vyústění do potoka..

Ohodnoceno: 3x

Datum: 13.04.15 10:39
avatar

Pane Cakle, snažně Vás prosím, neukazujte tento obrázek na stavbě. Páč až Vás umlátí lopatama, kdo bude dávat skvělé rady na internetu!

Hezký den.

Ohodnoceno: 2x

Datum: 13.04.15 20:50

Mluvit umí každý , ale realizovat to správně není jen tak, kdo to dělá.

Datum: 13.04.15 21:29
avatar

omlouvám se, to ještě není uříznuto?

Jak uříznete hranol, prkno, pod stejným úhlem?

Udělejte si prkené Účko, seřízněte pod Vaším úhlem, vložte trubku do Účka, pak uříznete trubku..

doplněno 14.04.15 06:59:

Martine, pokud si nevěřím, uříznu o 2cm méně, pak lehce doladím..

Ohodnoceno: 0x

Datum: 13.04.15 21:34
avatar
Jasně Milane, buď pomocný "U-žlab" s vodícímí drážkami pod potřebným úhlem, nebo zafixovat trubku třeba na zemi a vedle ní po každé straně vodící tyčky..dřevěné, nebo třeba z armovacího železa.Bude tam otřepaný okraj, ale to bude tak jako tak, potom se to doladí a zbrousí, ohladí.
Ohodnoceno: 0x

Datum: 14.04.15 13:05

...uříznout hranol, prkno, pod stejným úhlem je docela něco jiného,

asi jste nikdo zde neřezal šikmo trubu o tak velkém průměru.

Koumalo již zde nad tím 6 řemeslníků ( z toho 2 truhláři s 12 let praxí - firmy ), ale truba uřízlá nenní.

Trubu jsem odvezl také do truhlárny, ale zatím nikdo nepřišel na postup, jak to správně a přesně uříznout.

Truba bude šikmo do komínu - pro prádlo - tak to musí být přesně rovně s omítkou na komínu.

Ale i tak děkuji za velkou snahu mi pomoci.

Budeme muset zbudovat na velké rovné podložce vodící desky ve směru té čáry co je již namalovaná na trubě, a pak zvolit postu řezání nějakou obloukovou pilou s jemnými zuby nebo něco tak, cž se ještě uvidí, kdo co zde vymyslí z těch 6 " radilů ".

Prkenné Účko nelze vyrobit, protože nelze přesně změřit úhel té čáry na trubě.

Jinak to účko by muselo být vysoké tak, aby do něj zapadla celá truba při položení.

Datum: 14.04.15 14:27

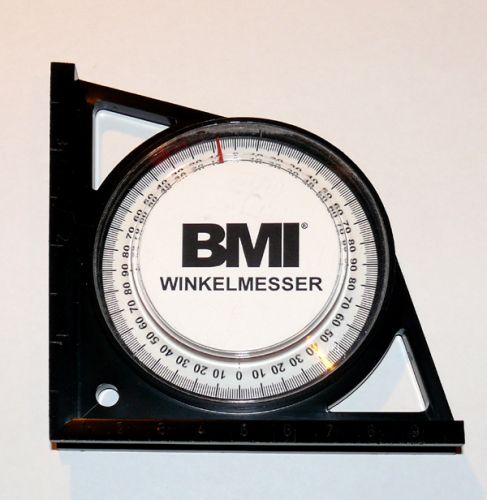

Úhel čáry na trubce možná nejde přesně změřit, ale komín, předpokládám, že je svislý a ta trubka od toho komína jde pod nějakým úhlem, ne? Ten také nejde změřit? Použijte sklonoměr podle obrázku. Dá se koupit v Hobby marketech za pár korun a sklon vám změří s dostatečnou přesností.

Být na vašem místě a neumět si poradit, vytáhl bych tu flexibilní vzduchotechnickou trubku z komína ven a to KGčko bych na ní navlékl bez řezání, případně napojení schoval ve stěně komínu.

Předpokládám, že jste to vy, kdo se tu nedávno ptal na trubku na sešup prádla.

Ohodnoceno: 0x

Datum: 14.04.15 14:49
avatar

Dělají se běžně i vodováhy s úhloměrem...laserové měřiče se sklonoměrem. (používají sádrokartonáři, kuchyňáři..atd). Ale ty se na stavbách běžně používají, takže mi ta záhada problému změřit úhel je poněkud nejasná.

Ohodnoceno: 0x

Datum: 14.04.15 16:24

Truba již přesně uřízlá bez přístrojů.

Děkuji všem za nápady.

Datum: 14.04.15 16:51
avatar

Míšo, nejdříve napíšete, že to nejde, pak napíšete že: "Jinak to účko by muselo být vysoké tak, aby do něj zapadla celá truba při položení."
Nakonec to přeci jen šlo.

Prosím pochlubte se s postupem.

Děkuji.

Ohodnoceno: 0x

Datum: 14.04.15 16:53
avatar

Milane na to platí: Neříkejte že to nejde, říkejte "já to neumím".

;)

Ohodnoceno: 2x

Datum: 14.04.15 17:06
avatar

Martine, já s některými kamarády tvrdím, že neexistuje nejde, jen umím neumím, chce mi nechce se mi..

Ohodnoceno: 0x

Datum: 14.04.15 17:14

Při poradě se rozhodlo, že se nakonec udělá vysoké U ze dřeva. Truba byla zapadlá asi 0,3cm pod U. Tam se vložila truba

a delším listem se naznačilo-dle čáry na trubě, kde povede řez ve dřevě - postranice . Vyřízla se drážka ve dřevě a pak se

řezalo tak, že list pily běhal v těch drážkách ve dřevě a zároveň řezal i tu trubu.

To U myslím tak, že je to žlab ze dřeva, kde spodek je rovné dřevo a dva boky také rovné dřevo a v těch bočnicích pak nakonec vznikla z vrchu ta šikmá drážka.

Datum: 14.04.15 17:18
avatar

Ano...a přesně tak to myslel Milan i já.

Ten U-žlab (či žlábek) je poměrně běžná montážní pomůcka (přípravek), třeba i na řezání izolací potrubí pod úhlem..

Ohodnoceno: 0x

Datum: 14.04.15 17:24
avatar

Martine, domnívám se, že v katalogu Osmy, nebo Pipilife je podobná ukázka řezu trubky.

Důležité je, že: "Koumalo již zde nad tím 6 řemeslníků ( z toho 2 truhláři s 12 let praxí - firmy ), ale truba uřízlá nenní."

že si tazatel poradil, když mu nedokázalo tolika řemeslníků poradit..

Ohodnoceno: 0x

Datum: 14.04.15 17:35
avatar

Milane to mne také dostalo..6 řemeslníků..

Však se tyto pomůcky i vyrábí (pokosnice, pokosová šablona):

http://www.obchodprodilnu.cz/pokosnice-plastova-6192.html

http://www.naradi-modeco.cz/pomucky-pro-rezani-598.htm

Ale řemeslník to ještě asi neviděl..

doplněno 14.04.15 17:39:

P.S.: Montážní katalog OSMA str.23..čl.7..Ano, je to tam..

Ohodnoceno: 0x

Datum: 14.04.15 18:03
avatar

Pánové, vy se divíte, že klasická pokosnice většinu nenapadla, respektive nápad vyrobit si ji? To je ta degenerace vývojem. Když to vezmu za sebe - klaiscké pokosnice mám doma 2, ale kde, to vůbec netuším. Neměl jsme je vr ukách možná 15let. Pořídil jsem si tenkrát takouhle pokosovou pilu a od doby pořízení na pokosy používám už jen ji - materiál upnutý, řezy oproti pokosnici vysoce přesné, možnost nastavení i dlaších úhlů než jen 90°a 45°. Kdybych měl el, pokosovou pilu, tak zas budu používat tu.
Když tady Milan psal o použití žlábku z prken, sice mne pokosnice napadla, ale už mne nenapadlo, že by se prostě dala na daný účel vyrobit. Prostě už blbneme a hledáme složitosti tam, kde nejsou.

Ohodnoceno: 0x

Datum: 14.04.15 18:09
avatar

ronyxi, divím se společně s Martinem. Asi tak jako se jiní diví, když jim sdělím, že nemůžu ovládat chytrou televizi, pak mi to ukážou a už vím, nebo mi nejde připojit tablet u synka, jinde normálně. Zkrátka pro někoho je připojení tabletu normální, pro mne složité.

Zrovna podobně jsem se cítíl, když tazatel chtěl houpavý zvedák na auto. Já naprosto vím, jak je toto nebezpečné, nespolehlivé, ale tazatel chtěl přesný nákres, když ani nevíme jak široká auta..

ale to jdeme jinam.

Každý rozumíme něčemu, když spojíme síly, jsme všichni geniální...

Ohodnoceno: 0x

Datum: 14.04.15 20:20

Ten U-žlábek = pokosnice. Vyrobil jsem řez na pokosnici dle směru čáry na trubě, pak trubu pevně upnul a žádný problém s řezem.

Nikoho toto z řemeslníků nenapadlo, což se taky divím.

Použil jsem tu radu odsud.

Moc díky ještě jednou.



Datum: 13.04.15 20:49

Já ale nemám přesně 50° čáru na trubě, to jsem jen psal jako ilustraci jak asi je čára na trubě šikmo.

Já již mám tu čáru asi 10cm namalovanou na té trubě a nevím jak bych měřil ten úhel vzhledem k délce truby.

Nemám žádné k tomu měřidlo.

Ale jinak ten postup by snad i šel, kdybych znal přesně úhel té čáry na trubě.

Datum: 13.04.15 21:32

Ahoj. Tak, když to nejde dostatečně vysvětlit, tak si to odnes k nějakému klempíři a on ti to udělá. Tihle chlapi ty rozvinuté tvary dělají dnes a denně.

Ohodnoceno: 0x

Datum: 14.04.15 16:23

Už jsme tu trubu uřízli a při vložení do truby v komíně je přesně uřízlá část rovně s omítkou.

Použili jsme ten nápad U ve dřevě ...

Datum: 14.04.15 16:24
avatar

*ua*

Ohodnoceno: 0x
