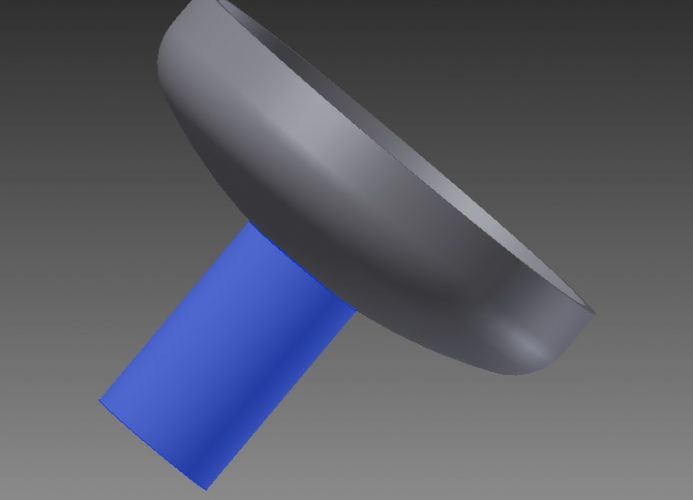

Ahoj strojaři, chtěl bych se zeptat. Mám klenuté dno a chtěl bych k němu přivařit trubku, chci se zeptat, jestli je potřeba tu trubku nějak oříznout aby šla přivařit k tomu dnu a nebo to pude ěnjak přivařit bez ořezávání.



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 02.04.15 13:50

Především musíš napsat, o jaký půjde svár. Pokud půjde o pevnost a těsnost, měla by se upravit hrana trubky. Jestli to je jen sranda svar, stačí to přiložit a ani není třeba to ovařit souvisle, ale jen v pár bodech.

doplněno 02.04.15 14:58:

Nechce se mi to kreslit. Ale pokud chceš super svar, upravíš tu trubku tak, že osoustruříš konec, aby byl rovinný a doléhal po celém obvodu na to klenuté dno. Dále srazíš její vnější hranu pod úhlem 45 stupňů (jako bys ořezával tužku). Pokud by byla stěna trubky silná a bylo by to třeba z pevnostního hlediska, srazila by se hrana i zevnitř a sváry by se provedly z obou stran.

Ale pokud chceš svářet a ne si motat hlavu, prozraď o co ti jde. Jestli je to nějaký květináč, nebo ohniště, uřízni tu trubku pokud možno rovně. Polož ji na klenuté dno a po obvodu udělej pár bodů. Důležité je provařit jak materiál trubky, tak klenutého dna aby svar držel a neodlepil se.

doplněno 02.04.15 15:01:

Trochu jiné by to bylo, kdybys potřeboval, aby v tom klenutém dnu byl otvor. Ale jak už několikrát píšu, nevím na co to potřebuješ.

Ohodnoceno: 1x

Od: samsung
Datum: 02.04.15 14:02

a jak mám upravit hranu trubky?

Datum: 02.04.15 14:04

Bude se jednat o koutový svár, nic není třeba upravovat. Stačí dobře provařit.

Ohodnoceno: 0x

Od: samsung
Datum: 02.04.15 14:20

mám prostě rovnou trubku. takže ji nemusím nijak ořezávat aby pasovala?

Od: host
Datum: 02.04.15 14:36

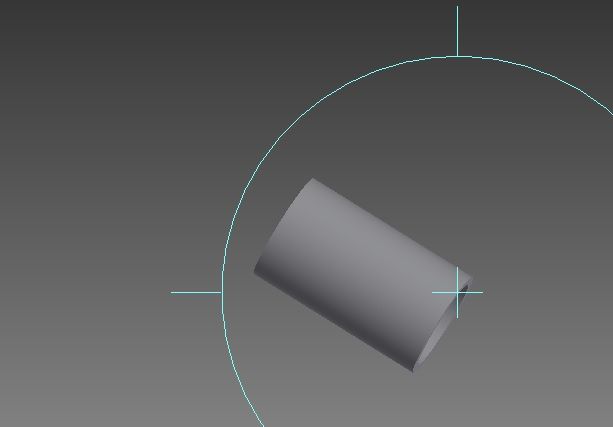

Záleží na rádiusu klenutí v místě styku s čelem trubky, na průměru trubky a síle její stěny. Jako strojař si to můžete nakreslit v profilu a uvidíte, že se vnitřní průměr trubky bude dotýkat povrchu klenutí a vnější průměr bude trošku (kolik, to zjistíte z vašeho obrázku) oddálený. Při navařování přidáváte materiál, takže by měl mezeru vyplnit, jak už tu předchozí rádce psal, záleží na tom, jaký to má být svár. Možná by vám to stačilo přiheftnout v pár bodech aby to drželo. Také záleží na tloušťce materiálu klenutého dílu.

Ohodnoceno: 0x

Od: lujs®
Datum: 02.04.15 16:00
avatar

Přesně jak píše Hujer123. Nejlepší by bylo vědět co to bude a k čemu to bude !.!.!

doplněno 02.04.15 16:42:

Hujer123 i já sme asi spíš mysleli jestli ten svár bude důležitej na funkčnost (třeba proti propustnosti vody nebo podobně) nebo jestli ta věc bude hodně vidět (třeba to bude u vchodovejch dveří a každej to uvidí ale na funkčnost to vliv mít nebude) tudíž asi nebudou stačit hefty.

Ohodnoceno: 0x

Od: samsung
Datum: 02.04.15 16:28

Turbka bude navařená na plechu a bude držet klenuté dno spolu s přírubou (dno s přírubou budou ze spodu a i z vrchu a budou spojeny šrouby).

Od: paw®
Datum: 02.04.15 17:08

No to jo. Ale toje jen polovicni dotaz. To klenute dno budes pouzivat jako ohniste nebo spojeni bude pevnostni a na konci trubek bude houpacka? Od toho se odviji, jak moc muzes svarovani zjednodusit. Na ohniste staci 4x bodnout, na houpadku potrebujes ovarit cele+vyzihat.

Ohodnoceno: 0x

Od: mkat®
Datum: 02.04.15 17:43
avatar

Stačí to bez úprav zavariť.Ak to do kopy zvarý odborník (zvárač )tak to musí byť aj vodotesné.
