Schema schodistaku 3 vypinace 3 světla

Od: Datum: 01.04.15 17:50 odpovědí: 13 změna: 21.03.16 21:24

potřeboval bych schema zapojeni schodistaku se tremi vypinaci tremi svetly,mezi kazdym vypinacem chci svetlo


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: paw®
Datum: 01.04.15 17:54
Tyjo, to je dotaz. Pokud chces mezi kazdou dvojici vypinacu svetla, mas 3 vypinace, 2 svetla. Ovladat to chces jak? Z 1 z kraje vzdy nejblizsi svetlo?
Ohodnoceno: 2x

Od: lkmonter
Datum: 01.04.15 18:06

mam dlouhou chodbu a troje dvere a u nich svetlo tak to chci nejak zapojit

Datum: 01.04.15 18:02
avatar

Taky nějak nechápu. Buď chcete 3 schodišťáky (tedy světlo ovládané ze tří míst) a tři světla, která budou zároveň těmito třemi vypínači ovládaná (všechny tři vypínače ovládají všechny tři světla, ale potom se světla nijak nezapojují MEZI vypínače), nebo chcete něco úplně jiného... tak to popište pořádně

doplněno 01.04.15 18:06:

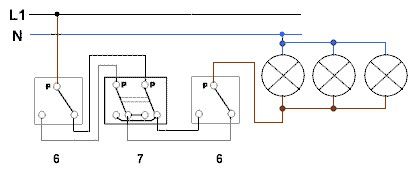

pokud jde o mnou popsanou možnost, tak schéma vypadá takto

Ohodnoceno: 2x

Od: lkmonter
Datum: 01.04.15 18:12

takhle by to bylo dobry ale jestli by to slo zapojit nejak aby co vypinac to svetlo a vsecno dohromady aby fungovalo mamchodbu 30 metru dlouhou

Od: paw®
Datum: 01.04.15 18:24
Takze ke kazdym dverim vypinac. Na chodbe mit 3 svetla. A kazdym vypinacem roznou/zhasnout vzdy celou chodu (je na obrazku) nebo jebo jenom svetlo nejblize. Tzn prostredni vyoinac bude nezavisle spinat 2 svetla?
Ohodnoceno: 0x

Od: lkmonter
Datum: 01.04.15 19:01

ano je to na obrazku ale jestli muzu vsadit do zapojeni mezi vypinace svetlo ja tomu elektrice moc nerozumim

Od: paw®
Datum: 01.04.15 22:46

Toto je schema zapojeni. Svetla muzete dat jak chcete, jenom to propojit draty. Ale pac sam rikate, ze tomu nehovite, pozvete si na to elektrikare, ktery to udela za par chvil. minimalne vam rekne jake kabely kam natahnout a pak to zapoji.

Ohodnoceno: 0x

Od: thomaskyssmer
Datum: 20.03.16 23:04

Dobry den mohu se zeptat? jedna se o toto schema vlastne , ale jedno světlo , , ovladane ze tří ruznych vypinaču nejak furt nemuzu pochopit to zapojeni te 7 , křížaku , mate nejake podrobnejší schema zapojeni , děkuji ,

Ohodnoceno: 0x

Datum: 21.03.16 19:37
avatar

Podrobněji už to snad ani nejde, jen si místo tří žárovek představte jednu.

Začněte na kontaktu P na levém vypínači č.6 a jeďte prstem po kontaktech a vodičích tak jak jsou přepnuty a propojeny a až dojdete k pravému vypínači 6, zjistíte, že proud nemůže téct dál a tím pádem světlo nesvítí. Kdybyste teď přepnul kontakty libovolného vypínače, proud bude moci téct a žárovka bude svítit. Je opravdu jedno, který přepnete, vždy se stav změní. Zkuste si.

Ohodnoceno: 0x

Od: paw®
Datum: 21.03.16 20:42
Nic na tom neni. Do jednoho schdistaku privedete fazi (na samostatny sroubek) a dvandraty vedete do krizaku. Co vyslo ze schodistaku spodem, musite napojit na krizak nahore. A dale 2 draty zespoda krizaku do spoda druheho schodistaku.. Nasledne jde faze do svetla. Kutoe si ty vyoinace, polozte na stole a vedle nich si vytisknete schema.
Ohodnoceno: 0x

Od: thomaskyssmer
Datum: 21.03.16 21:24

jo jasneě už vim , ja sem vul :D sem skoro vše zapoměl po tech 8 letech nezapojovani :D dik chlapy , jo jeste dotaz? da se jeste koupit vypinač s pohybovou čočkou?

Ohodnoceno: 0x

Datum: 01.04.15 19:05
avatar
Není problém! Pro elektrikáře.
Ovšem pro laika to problém je a bude.
Poprvé potřebujete dva schodišťové a jeden křížový přepínač. Podruhé potřebujete kromě schémy i praktické zkušenosti s taháním kabelů nebo vodičů v trubkách.
Zavolejte elektrikáře. Bude to správně a brzo.
Já osobně bych do třetin chodby dal na strop
stropní 360 stupňový senzor, teda dva paralelně, a nepoužil přepínače vůbec.
Nebo podle frekvence a směru chůze okolo kterých dveří dělil osvětlení na dva obvody. Chodíte stále po celé chodbě? Nebo jen částí?
Ohodnoceno: 1x

Datum: 01.04.15 23:35
avatar

Buď jak kolega @hejkal napsal, nebo použít tlačítkka a časová relé. Variant je hodně, ale tazatel by měl přesně napsat co chce. Pokud tomu nerozumí, jak píše, tak zajít za elektrikářem a ten z něho tu správnou informaci dostane *zed*

Ohodnoceno: 0x
