Rizeni podlahoveho topeni

Od: Datum: 17.02.15 16:03 odpovědí: 3 změna: 17.02.15 20:00

Zdravim,

mam dotaz na zkusene uzivatele teplovodniho podlahoveho topeni.

Mam podlahovku jak v prizemi, tak v patre. Plocha je cca 185m2.
V dome je rekuperacni jednotka Nilan Compact s instalovanym elektrokotlem od Koprivy 9 kW odstupnovany po 4,5 kW a 9 kW. Vzhledem k tepelnym ztratam cca 2,75 mi kotel i na 4,5 kW silne cykloval a vypinal se kotlovym termostatem.
Dum je z 300mm Porothermu, zatepleny 250mm sedeho polystyrenu. V podlaze je 200mm polystyrenu, na strope je nafoukano 600mm vaty, okna jsou trojskla Ug 0.5 nebo 0.6 uz nevim .
V dome je inteligence od Loxone, takze jsme rozdelili jednotlive patrony dle fazi a kotel muze pracovat na 1,5 kW(1. faze), 3 kW(2 faze) a 4,5 kW (3. faze), vice asi nebude potreba dle uz zkusenosti s vytopenim.
Hysterezi mam nastavenou oproti pozadovane teplote 22 na 0.2 stupne a tedy kotel zacne topit od 21,79 do 22,2, protoze zatim nejde nastavit hysterezi jen smerem dolu, ale musi jit i nahoru, ale to asi nevadi.
Nyni je to nastaveno pouze na 3 kW a 4,5 kW, protoze je na patronach plouvouci "0” a je potreba privest zemni "0”, aby mohl jet kotel i na 1,5 kW.
Nyni alepson kotel necykluje a topi delsi dobu, ale dost neumerne dlouhou napr. 6-8 hod. i vice nez dosahne pozadovane teploty 22,2.
Rozdelovace jsou osazeny termostatickymi hlavicemi I/0 bud otevrena nebo zavrena (neni plynula regulace otevreni okruhu). V kazde mistnosti je prostorove cidlo na snimani teploty, ktere predava inteligenci Loxone.
Na rozdelovacich jsou nastaveny prutoky kolem 1 az 1,5 l/min, v horni koupelne i mene.
Dobeh cerpadla je nastaven v tuto chvili na 120s, aby to vyhnalo teplou vodu z kotle.
Kotlovy termostat je nastaveny na cca 37 stupnu, kvuli pripadnemu vypadku inteligence apod.
Pokud se mi otevre jen jeden okruh, tak i 3 kW jsou moc a kotel zacina cyklovat, ale pokud se otevrou vsechny hlavice, tak zase 3 kW nestihaji a prioritne topi prizemi a pak se dostanou na patro. Mam to sice odstupnovane, ze kdyz je teplota 2+,8 tak topi 3 kW a kdyz to spadne na 21,4 tak sepne 3. faze a topi 4,5 kW. Ale neni to zrovna idelani protoz epropad napr o 0,2 ci 0,3 stupne muze trva i 4-5 hod. i vice.
Obehove cerpadlo je Grundfos Aplha2 s AutoAdaptem. AutoAdapt mam vypnuty a honim cerpadlo na konstatni krivku na 1 stupen ze 3. Cerpadlo ma jeste 3 stupne proporcionalniho tlaku a 3 stupne pevnych otacek jako treba klasicke Wilo.

Ted jsem castecne spokojen, protoze alespon kotel necykluje, ale zase pri otevreni vice nebo vsech hlavic mu to neumerne dlouho trva, protoze se mu zacne vracet dost studena voda na zpatecce a nestiha ji rychle prohrivat.

Tady me napadlo reseni:
Dat na vystup z kotle prilozny teplomer, ktery bude merit teplotu vystupu z kotle. V Loxone nastavime napr. pozadovanou teplotu 34 stupnu do podlahy. Nastavi se tam algoritmus, ze pokud se otevre nejaka mistnost sepne se kotel na 1,5 kW a zacne topit a kdyz diky teplomeru na vystupu zjisti, ze to nestiha vytopit na 34 stupnu, tak Loxone dostane impuls z teplomeru, ze nestiha a pripne 2. fazy a zacne topit na 3 kW, aby dokazal +- udrzet teplotu z kotle cca 34 stupnu a tak dale treba az na 3. fazi 4,5 kW. Je to spise o tom, aby ten nabeh podlahovky byl cca v dobe 3 hodin a nenatapelo to 6 i vice hodin, kdyz bych potreboval treba hostovsky pokoj natopit kvuli navsteve, ta jsem nemusel zapinat topeni te mistnosti den predem

Ma toto reseni vyznam, mozna respektive i termostaticke hlavice kvuli spotrebe?
Nyni v dome nebydlime a spotreba se pohybuje kolem 50 kW denne nekdy 40 kW, je to dle treba slunecnich zisku apod., coz se mi zda hodne :(.

Ma vyznam resit dobeh cerpadla nebo je lepsi ho mit zapnute 24h/denne, aby stale voda kolovala v soustave a tim predavala teplo nebo je to naopak, ze je lepsi aby voda stala?
Obehove cerpdalo, je lepsi ho mit na vetsi otacky nebo na mensi? Kdyz bude voda rychleji proudit v soustave, tak se nebude rychle stihat ohrat, ale zase se bude ohrivat prubezne. Pokud zvysim rychlost, tak je pri urcitem mnozstvi otevrenych okruhu slyset hluk z podlahy - da se to eliminovat treba zvysenim prutoku na rozdelovaci?
Napr. kdyz mam treba otevreny jeden pokoj nebo jen koupelny, tak mi nastane teplotni spad 30/30 ze se vyrovna vstupni teplota vody s teplotou na zpatecce. Jinak pri vice otevrenych okruzich je teplotni spad 30(32)/25(28).

Delky jednotlivych okruhu: trubky jsou 16x2 myslim
1NP
Pokoj - 101m
WC, Koupelna, Technicka mistnost a Zadveri - 122m
Obyvak - 126m
Jidelna - 114m
Kuchy - 108 m
Obyvak, jidelna a kuchyn maji kazdy zvlast svoji termostatickou hlavici, ale jsou ruizeny jednim prostorovym cidlem

2NP
Pracovna - 116m
Detsky pokoj 1 - 120m
Detsky pokoj 2 - 103m
Loznice - 80m
Satna v loznici - 50m
WC a koupelna - 90m

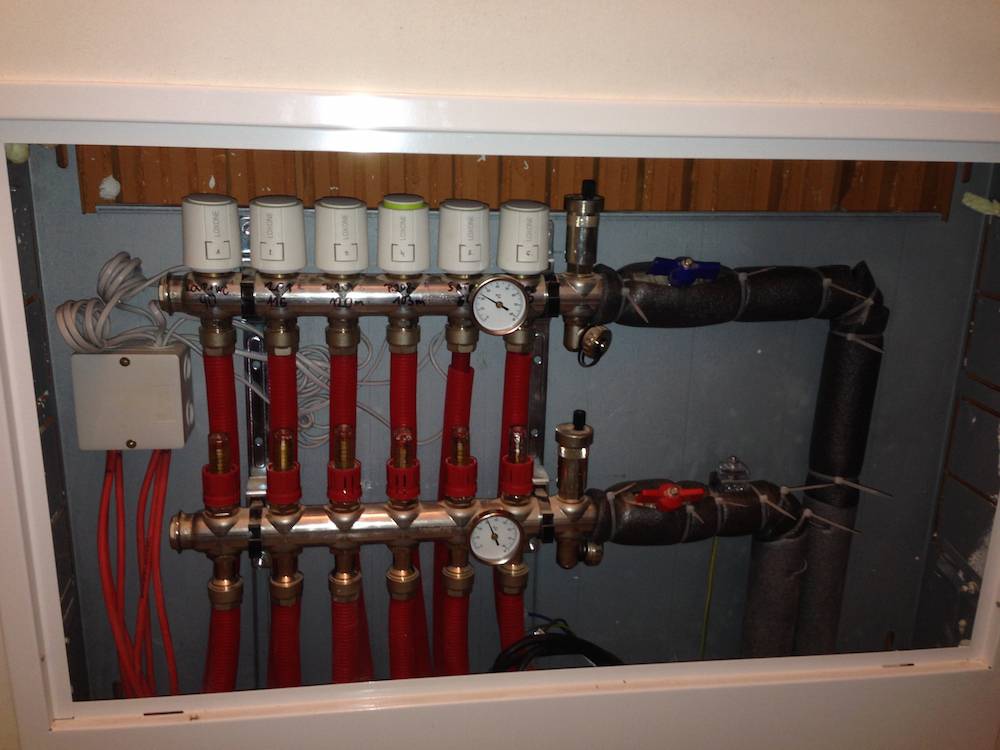

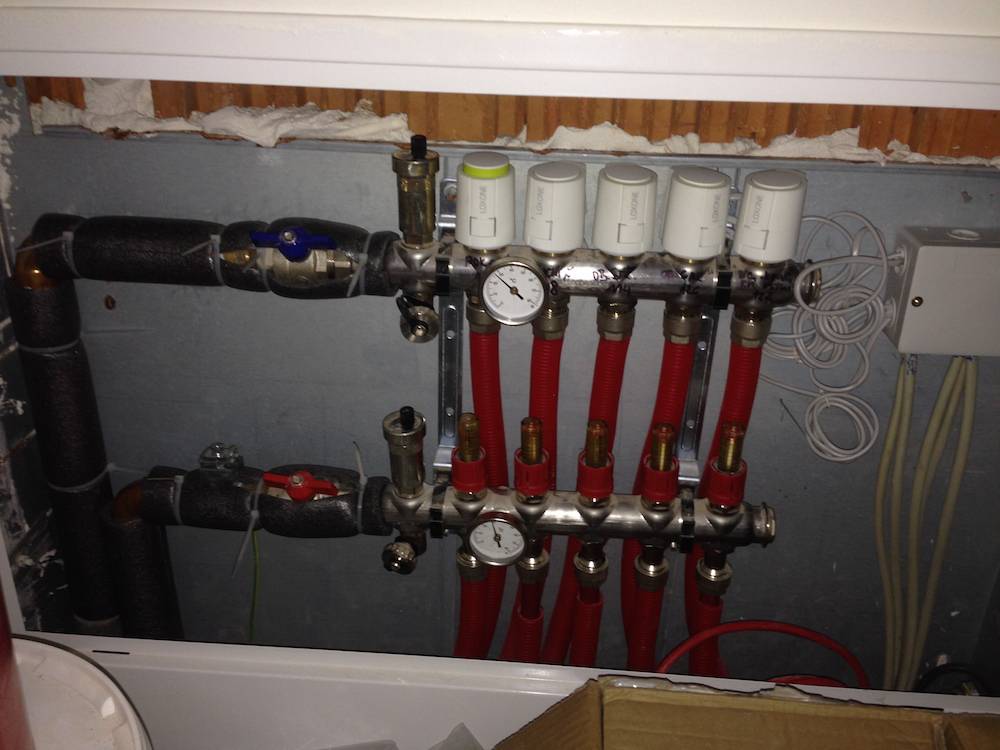

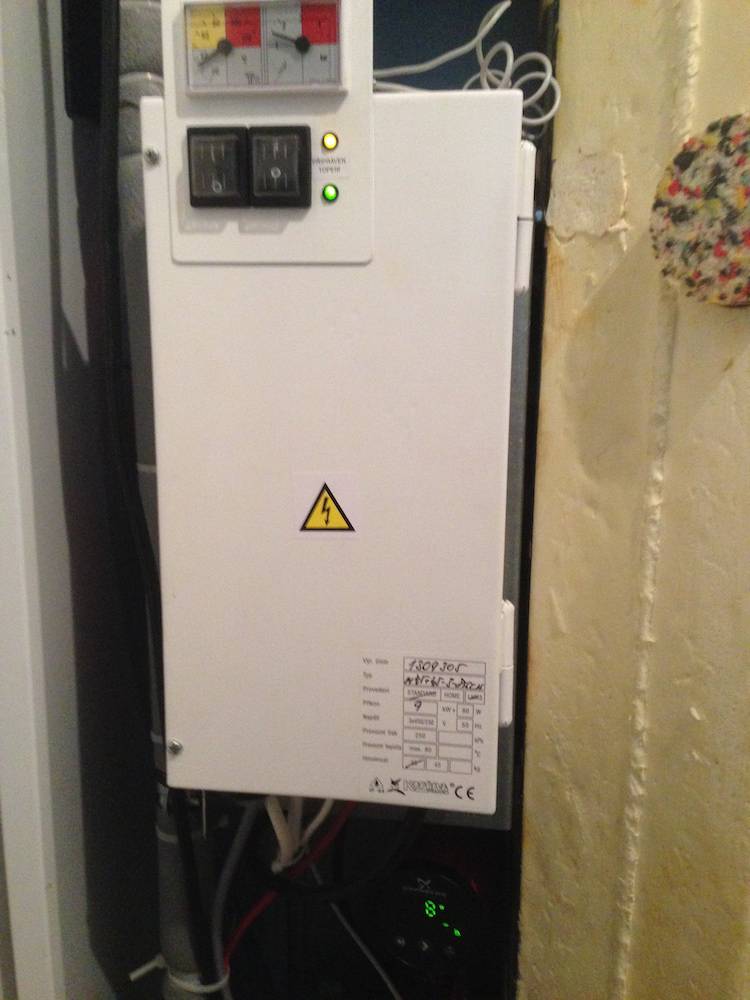

V priloze posilam fotky rozdelovacu, kotle a hlavic.

Predem vam dekuji za rudu ci nazor. A omlouvam se za tak rozsahly text.

Diky.



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: paw®
Datum: 17.02.15 16:22

Ja se chci zeptat, co vlastne resite. elektrokotli je cyklovani uplne jedno. On zapne nebo vypne. nema se tam co ochodit. Prilozny teplomer ke podle me zbytecny.

S podlahovkou nemuzete topit podobne jako s radiatory. Tedy od ni vyzadovat vysokou dynamiku. Proto vetsina uzivatelu topi na konstantni teplotu ( rizeni ekvitermou) a tim to hasne. Nejde si rici, prijde mi navstea, tak potrebuju mit v pokoji za hodinu o 5°C vice. Teplota podlahy bynemela jit moc pres 30 stupnu. To je vlastnost podlahoveho topeni s velkou akumulaci v betonu.

K tomu, kolik protopite. Pkud je barak jeste nevyschly, tak budete mit 1. zimu spotrebu cca 2x vyssi.

Ohodnoceno: 0x

Od: ladislavfiala
Datum: 17.02.15 17:31

pro me ekviterm nemam moc vyznam.

Me ten dum vychlada dost hodne pomalu a po zavreni termo hlavice napr. obyvaku se drzi teplota s hysterezi 0.4 stupne i treba 20 hodin, treba zrovna ze vcera na dnesek to bylo zrovna 20 hodiny, kdy obyvak nepotreboval topit.

S tou teplotou nerikam ze ji potrebuji za hodinu, vim ze to ani nejde, ale treba za 3 hodiny by to melo jit, ted to trva i vice nez 6-8 hodin nez ji dosahne a to jen treba o tech 0.4 stupne.

Od: paw®
Datum: 17.02.15 20:00

Ekviterm by mel hlidat pocet zapnutych patron.

Zkuste si test, za jak dlouho natopite prazdny pokoj z pozadovane klidove teploty na vyslednou. Pri plne otevrenych termohlavicich, polnem vykonu kotle a v podstate bez rizeni. budete mit zapnuty jen jeden okruh. A zkuste u toho stat na podlaze. Myslim, ze tam dlouho nevydrzite. Nehlede na to, ze jakmile se dostanete napozadovanou teplotu, tak pretopite, neb ta akumulace a setrvacnost podlahy bude pracovat proti vam.

Pokud budete pozadovat mit v pokoji treba 18st. a pri navsteve rychle zvednout na 22, tak si tam dejte elektricky primotop.

Ohodnoceno: 0x
