Zapojeni manostatu u kotle

Od: Datum: 04.02.15 22:00 odpovědí: 2 změna: 05.02.15 15:28

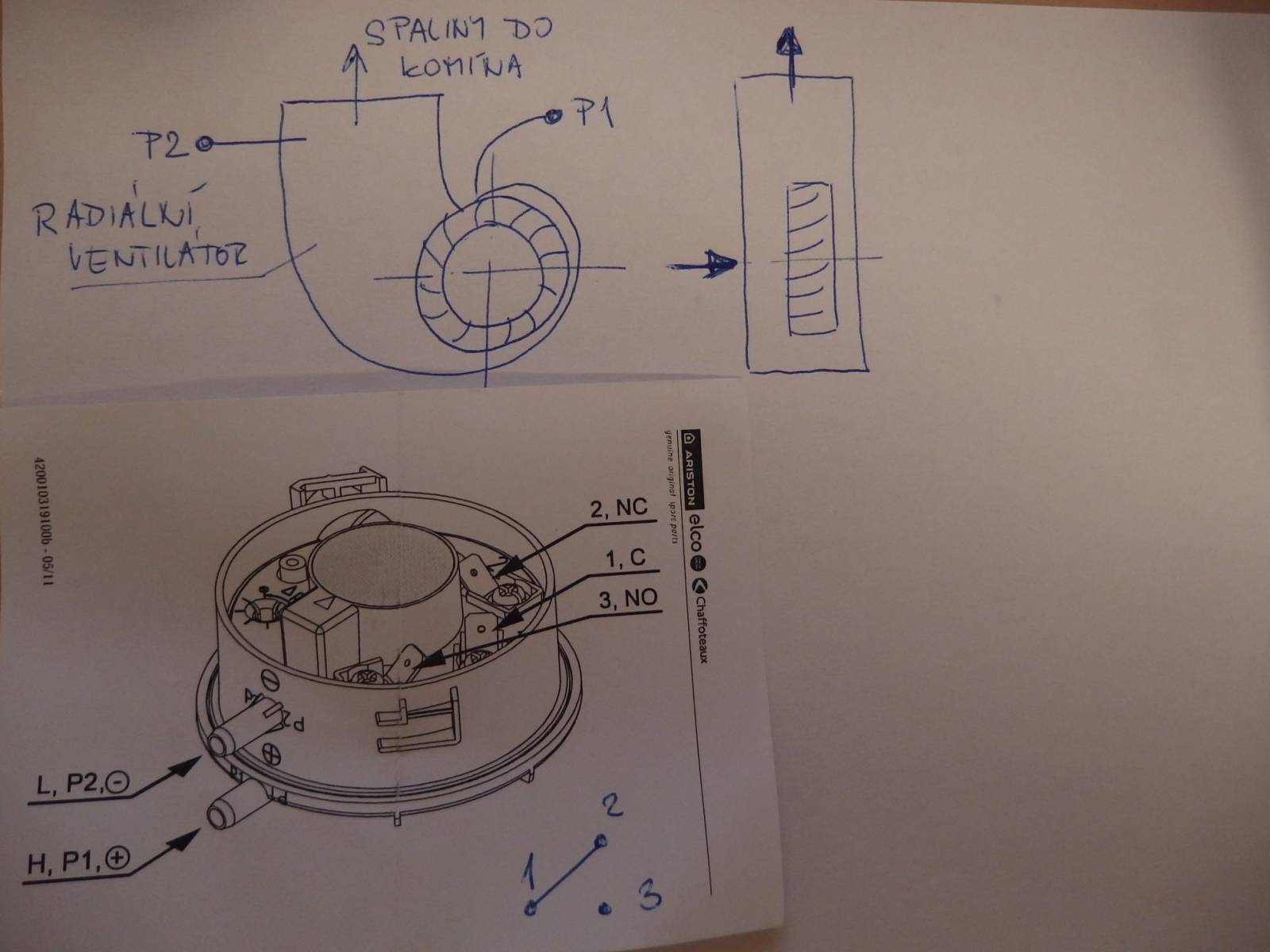

Dobrý den, potřeboval bych vysvětlit význam značení na vzduchovém manostatu. Manostat je umístěn v plynovém kotli a hlídá zda sepnul ventilátor který odvádí spaliny. Pokud ventilátor sepne, pak by měl být podle mého na jeho výtlaku větší tlak. Čili pokud je ventilátor v chodu, mělo by platit že P2>P1. Proč se ale v nákresu u manostatu uvádí P2- (low) a P1+ (high)? Díky za vysvětlení.



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 05.02.15 14:43
avatar

vezměme v úvahu provoz, kotel topí, ventilátor běží; vlastní poruchou vypadne ventilátor a než automatika vypne přívod plynu, bude vyšší tlak na sání ventilátoru (unikající plyn z hořáku); za ventilátorem přirozený tah komínu - menší tlak, až podtlak, záleží na množství plynu, tahu komínu,...ale ty tlaky jsou velmi malé...přirozený tah komína by měl být 10 - 15 Pa...ale to už jsme někde jinde

Ohodnoceno: 0x

Od: pajam
Datum: 05.02.15 15:28

No, P1 znamena, ze manostat sepne pri pretlaku. P2 znamena ze sepne pri podtlaku. Za bezneho provozu bude za ventilatorem podtlak, nebo ne? Je tam vetsi rychlost spalin a tak se tlakova energie meni na kinetickou. Nebo?
