Jak prodloužit kabel k termostatu

Od: Datum: 31.01.15 21:39 odpovědí: 23 změna: 02.02.15 13:40

Potřebuji poradit čím muzu prodloužit kabel odtermostatu ted mám termostat blízko dveří a jakmile otevřu dveře čidlo se hned ochladí a sepne kotel pak mam velkou spotrebu plynu . potřebuju termostat prodloužit o cca 2 m a nemám takdlouhý kabel jde nějak nadpojit kabel aby to bylo bezpečné a nemusel bych tahat novej a nemusel bych požít ani el věneček . myslím tím jestli jeneco na způsob čokoládky ale něco lepšího díky moc


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 31.01.15 21:44

Také záleží co je to za termostat,zda spíná 230V,nebo 24V,nebo je připojen na BUS.

Ohodnoceno: 0x

Datum: 31.01.15 21:45
avatar
Existuje pajka a smrstovaci buzirka. Novy kabel pripajet na původní a zaizolovat
Ohodnoceno: 0x

Datum: 31.01.15 21:46
avatar

Domnívám se,že čidlo i ovládací prvek musí být propojeny vedením o přesně nastavené impedanci.Proto připojení musí provést technik s měřicí technikou.

JABRAKA

Ohodnoceno: 0x

Datum: 31.01.15 21:46

elektrikáři říkají,že není nic lepšího než pořádně smotat dráty a zaizolovat,případně spájet a dát na každý drát smršťovací bužírku a pak zaizolovat jako celek

doplněno 31.01.15 21:50:

mám pokojový termostat,který spíná 230V a měnil jsem kabel za výrazně delší a funguje tak jak má

Ohodnoceno: 1x

Datum: 31.01.15 21:54
avatar

By mě zajímalo který elektřikář doporučuje spájet dráty, které pak oxidují.

Elelktronik takovou blbost říct může, elektrikář nikoliv.

doplněno 01.02.15 01:30:

Čím je chcete pájet kolego?

doplněno 01.02.15 01:47:

to je hezké a ta pájka bude z čeho?

Ohodnoceno: 0x

Datum: 01.02.15 01:24
avatar

Pane kolego něak nechápu to vaše vysvětlení s tou oxidací .Já nic na tom špatného na pájení nevidím.

doplněno 01.02.15 01:41:

pájkou s neagresivním tavidlem

doplněno 01.02.15 01:51:

Použil bych standartní pájku 40 pb / 60 sn

Ohodnoceno: 0x

Datum: 01.02.15 01:54

Znám hodně elektrikářů-profesionálů, ale to, co radí Suchý by neudělal ani jeden. To je postup možná ta s před padesáti lety. Třeba lisovací dutinky jsou odborné a čisté řešení.

Ohodnoceno: 0x

Datum: 01.02.15 05:48
avatar

pokud mluvim o pájce myslím tuto http://www.levneelektro.cz/p5…s-elektricka-trafo-pajka-125w je totiž naprosto zbytečné radit někomu kdo nevý jak spojit kabely stylem "vem transformátorovou pájecí stanici a pájku s 40% stříbra. Mám doma cín co ležel na půdě od dob kutilstvý tatínka od tatínka mého táty a vážně netuším jeho složení. Nikdy jsem neřešil studenáky . Pokud tu někdo chce dělat machry s tím že ví co je pájka tak je to smutné a nevhodné. Pokud jsou ty vodiče silové nemá jejich impedance vliv pouze to střihnu nebo odpojim termostat( samozřejmě bez napětí) a prodloužím kabelem o stejném průřezu dle potřeby klidně k sousedům na balkon vzdálený 48m a tam připojím odmontovaný termostat zpět. Pokud by kabel z nějakého důvodu připojený termistor to zřejmě myslel jabraka . Tak jeho prodloužením se impedance může změnit ovšem rozdíl ve funkčnosti bude nepostřehnutelný a zanedbatelný. Pokud je kabel vidět a není v liště nemám nejmenší problém s naletováním vodičů a zaizolování smrštovací bužírkou. Je to prostě nejmenší spoj a bastafidly. Další možnost já osobně bych jí nedělal ani náhodou je zmíněná čokoláda a dutinky. Krom toho na dutinky jsou potřeba speciální kleště , Ano jde to i bez nich ale ne každý to dokáže udělat dobře

Ohodnoceno: 1x

Datum: 01.02.15 13:05
avatar

Na prodloužení použít CYKY-O 2x1,5. S největší pavděpodobností se jednná pouze o spínací prvek pro 230V. Na spojení použít Wago svorky a schovat je do krabičky.

Teď trocha komentáře k odpovědím. Jelikož se jedná o 230V a nikoliv slaboproudařinu, tak pájení je zakázané. Jen ten kdo chce vyhořet, tak použije pájení. Je nutné rozlišit v které části se nacházím a tady je pouze mechanické spojení jako lisování nebo smotání strátů (Americký spoj) používaný tak do 50. let a drží do dnes. V současné době se na zakrytí takového spoje používá svorka Ideal. Nebo použít klasickou čokoládu, ale ta není plně izolovaná. Ze současných možností jsem zastáncem použití Wago svorek.

Pájení do siloviny nepatří!

doplněno 01.02.15 20:24:

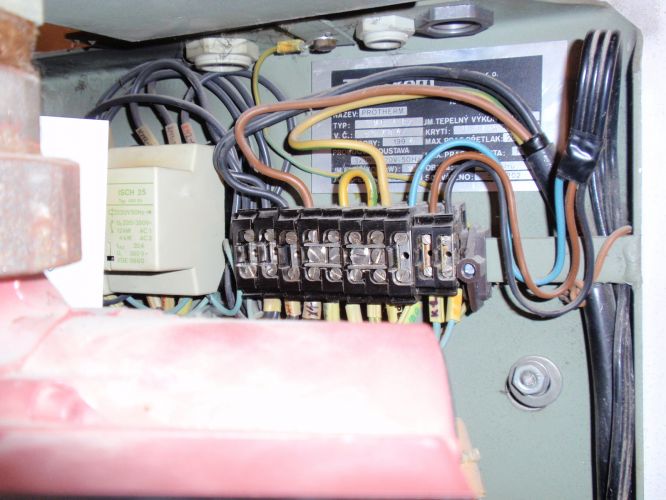

Většina spínačů spíná cívku relé, která je na 230V. Viz obrázek. Svorky z prava čený a hnědý vodič jde z termostatu a modrý je HDO.

doplněno 01.02.15 21:25:

@pfpetr to není ukázka toho pravého ořechového, jen ukázka svorkovnice, kde se spíná 230V. Celé provedení na jistém baráku, kde je i tento kotel bylo nutné po "profi formě" kompletně rozhodit rozváděč a znova sestavit. Jednak špatně rozfázováno a na světlech třeba jistič 20A, vytápění bojleru na tvrdo spínací nula na šíně v elektroněrném rozvaděči apod.

Chtěl jsem jen ukázat svorkovnici staršího kotle a vzhledem k opravdu malým proudům by mohl být slabší kabel (záleží i na jištění přívodní fáze), ale z finančního hlediska je po ruce CYKY 1,5 a nemusím schánět zbytečně jiný typ kabelu a dělám z toho co je po ruce. Jiné kabely jsou podstatně dražší.

Jiný případ je sběrnice, kde použiji JYTY.

Takže to ber jen ukázku svorkovnice a ne správné montáže. *slunce*

Ohodnoceno: 0x

Datum: 01.02.15 18:13
avatar
Většina termostatu spina pouze rele a a cyky kabel jsem na něm jeste neviděl. Spis pletenej max 1mm a nebo kabel hodně podobný datovemu označení neznám
doplněno 01.02.15 18:25: Jen tak pro zajímavost otázka z mich zacatku . Dělaly jsme rekonstrukci bytu. Byl to panelakovy byt a na strope byl nalepen polystyren na který prisel Mnichov 2mm. V kuchyni byl v tom polysi veden kabel cyky a mel končit nad jidelnim stolem. Vše bylo hotove a vymalovane, začal se vracet nábytek a přišel majitel ten to zkouknul a vše bylo v pořádku až na ono světlo. Dal totiž stůl podle své představy a vysici světlo chtěl mít presne v půli kulatého stolu. Znamenalo to posunutí vyvodu o nějakých 15cm . Jak byste to resily? Krabice neexistuje použít a wago by znamenala velkou díru a už by to v tom mnichově bylo vidět a to neexistovalo
Ohodnoceno: 0x

Datum: 01.02.15 20:50
avatar

tipuju že na konci je regulátor typu rego s přepínači http://www.elektro-svitidla.c…311-ean058183-skup2060102.php U dnešních kotlů jsem tak silný kabel ještě neviděl. Tím že spíná pouze relé jsem chtěl říct že proud protékající vodičem bude velmi malý. Neříkám že nemáte pravdu a těžko soudit když přesně nevíme co má tazatel doma . Ale vím že elektrikáři rádi přehánějí . většina termostatů má totiž k připojení malinkou čokoládu napájenou na tištěném spoji a tvrdá cykyna není to pravé ořechové

Ohodnoceno: 0x

Datum: 01.02.15 21:34
avatar

mapel ty jsi vyučen v oboru elektro?

Ohodnoceno: 0x

Datum: 01.02.15 21:45
avatar

Nechá se říci, že ano. Utekl jsem od slaboproudu k silovině.

doplněno 01.02.15 22:09:

Jo ohodnotím nebo poslat na mapel@centrum.cz. Rok jsem dělal přímo na rozváděčích.

doplněno 01.02.15 22:36:

Tak trocha pravdy.

Pokud to udělal amatér, tak je vidět, že něco ví o elektrice. Elektrikář by měl u mě vyhazov.

1. Hřebeny nejsou řádně usazeny a některé jističe jsou šikmo.

2. Neobsazené místo v horní řadě nemá zaizolovanou svorku. Nejlépe je tam dát jakýkoliv nezapojený jistič.

3. Vodiče nejsou rovné a zahnutí také nic moc. Takové neuspořádané.

4. Jediné plus jsou popisky. Ty dokáží ušetřit mraky práce.

Pokud to budu hodnotit jako ve škole tak za 4.

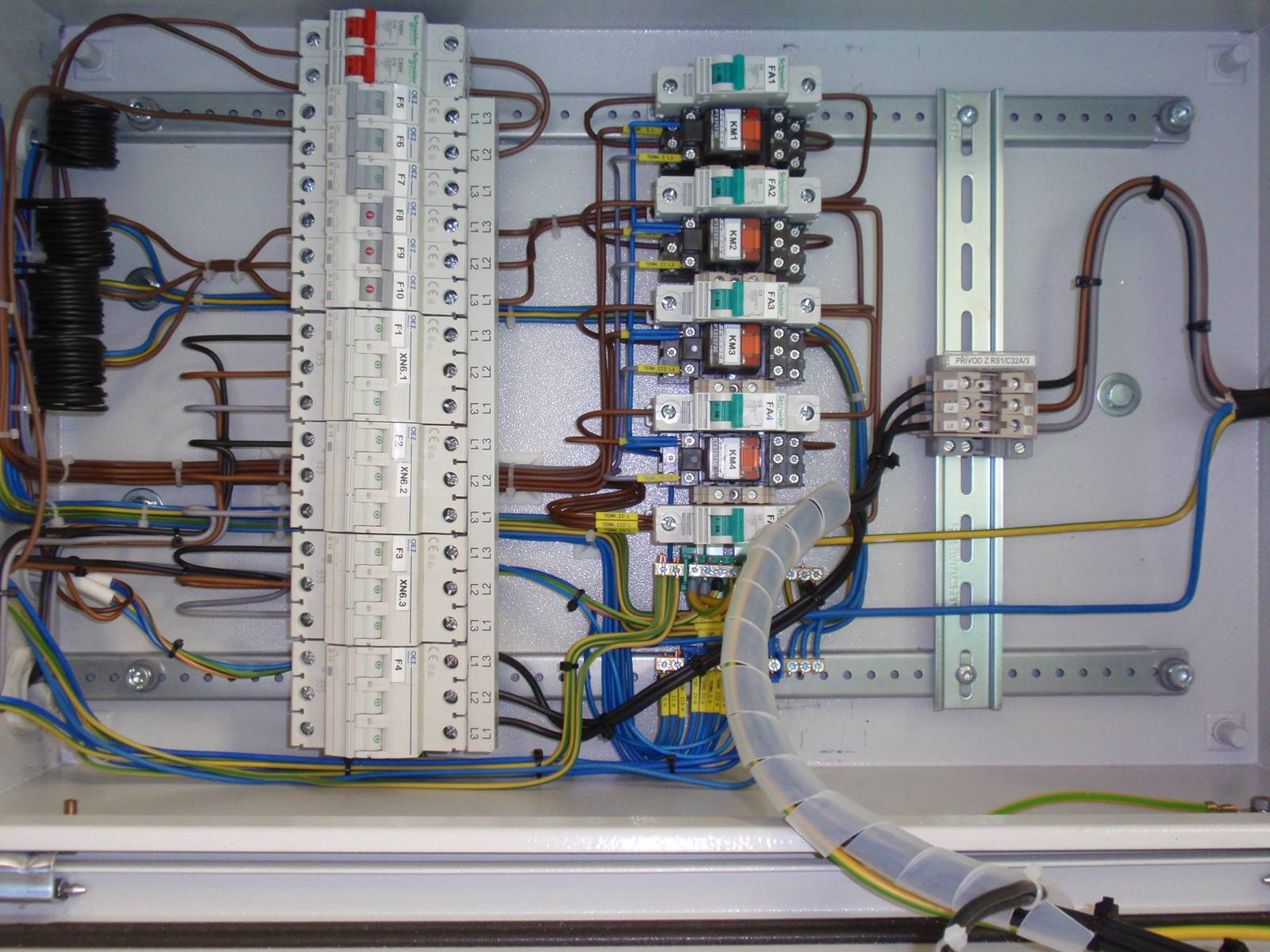

Připojuju ukázku rozváděče podle mých představ.

doplněno 01.02.15 22:39:

Ty dva červené jističe dodávány jako doplněk pro dočasné napájení než se dodělal další rozváděč. Ty tam dělají malou ostudu.

Ohodnoceno: 0x

Datum: 01.02.15 21:59
avatar

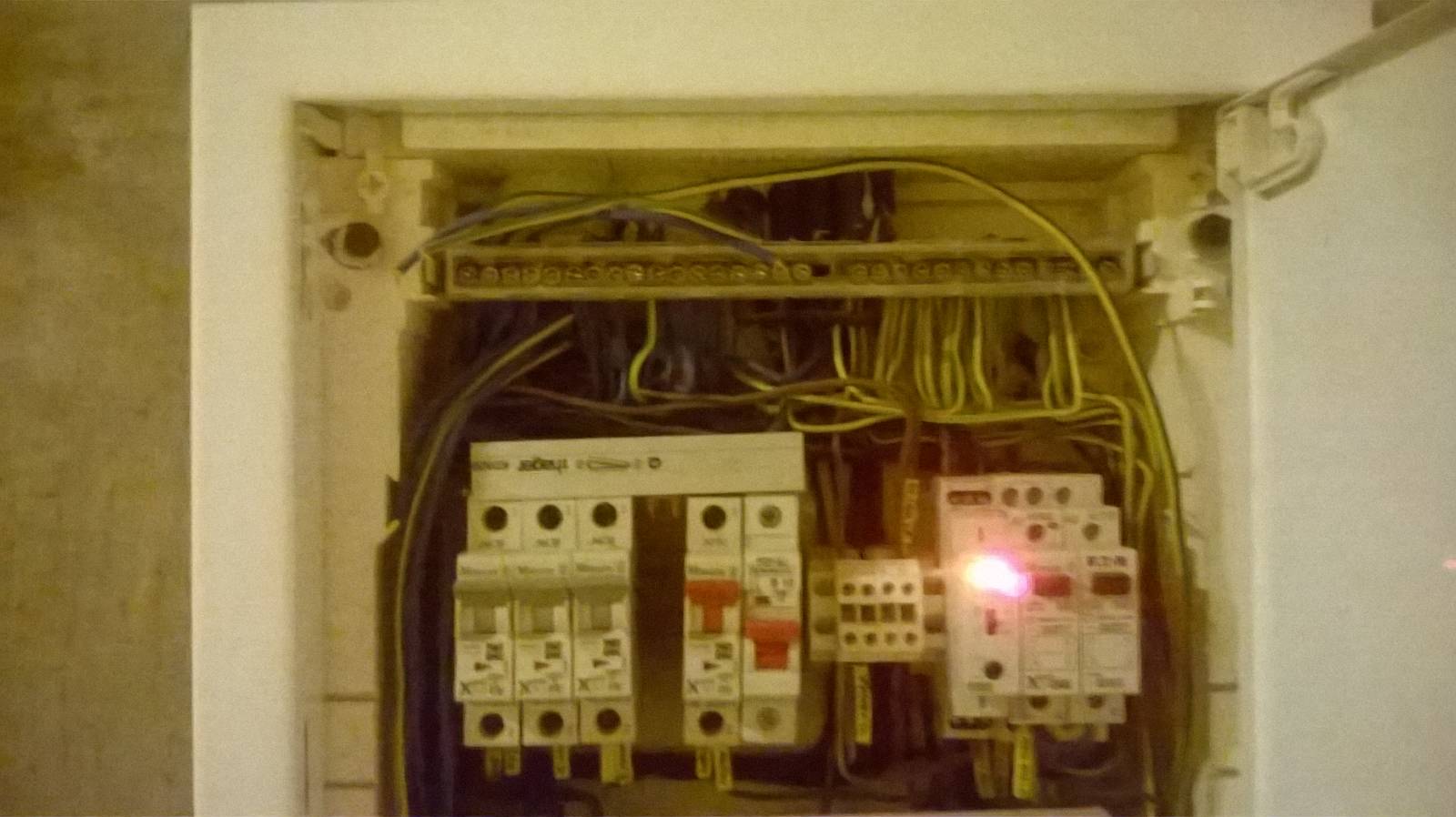

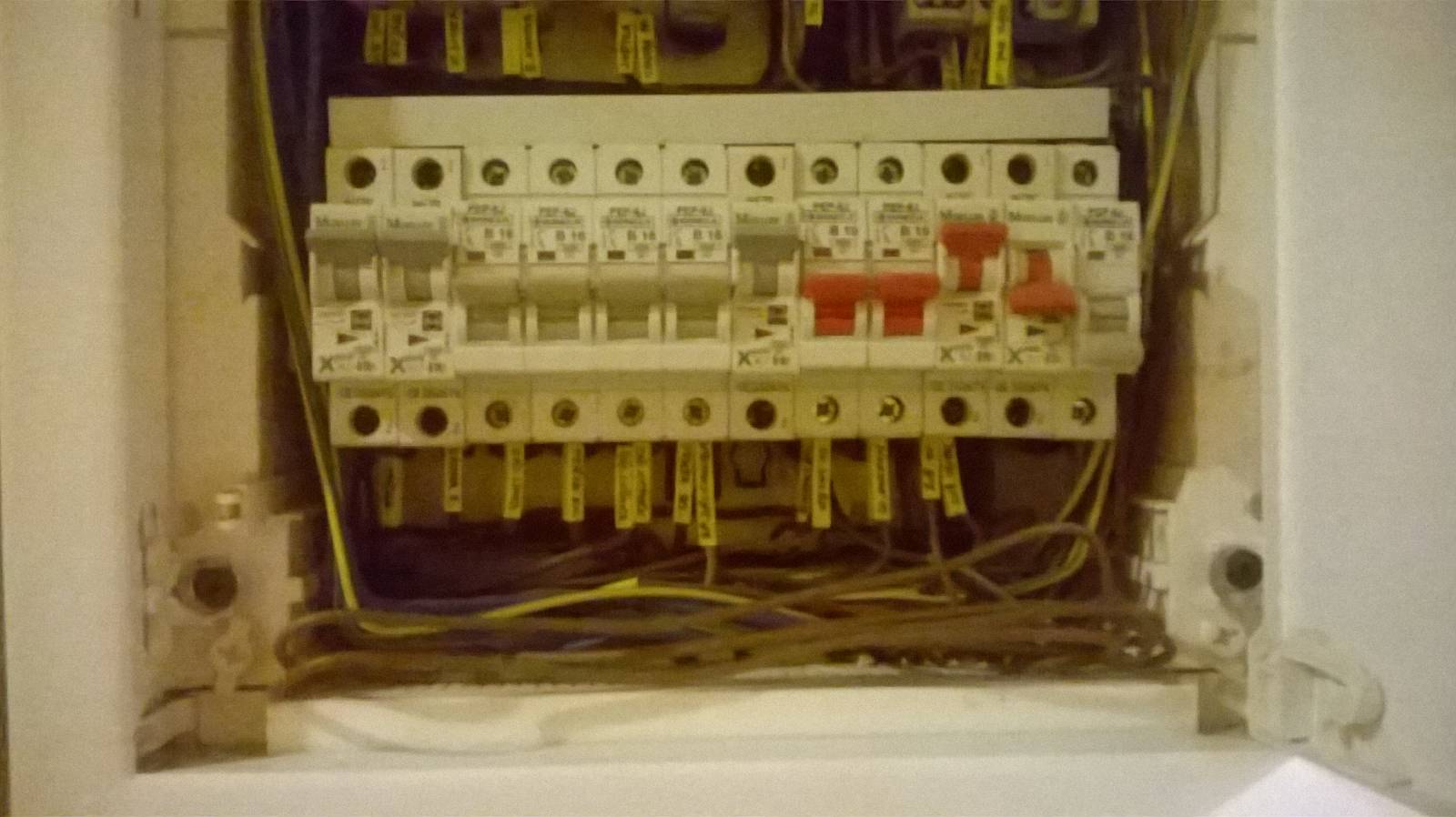

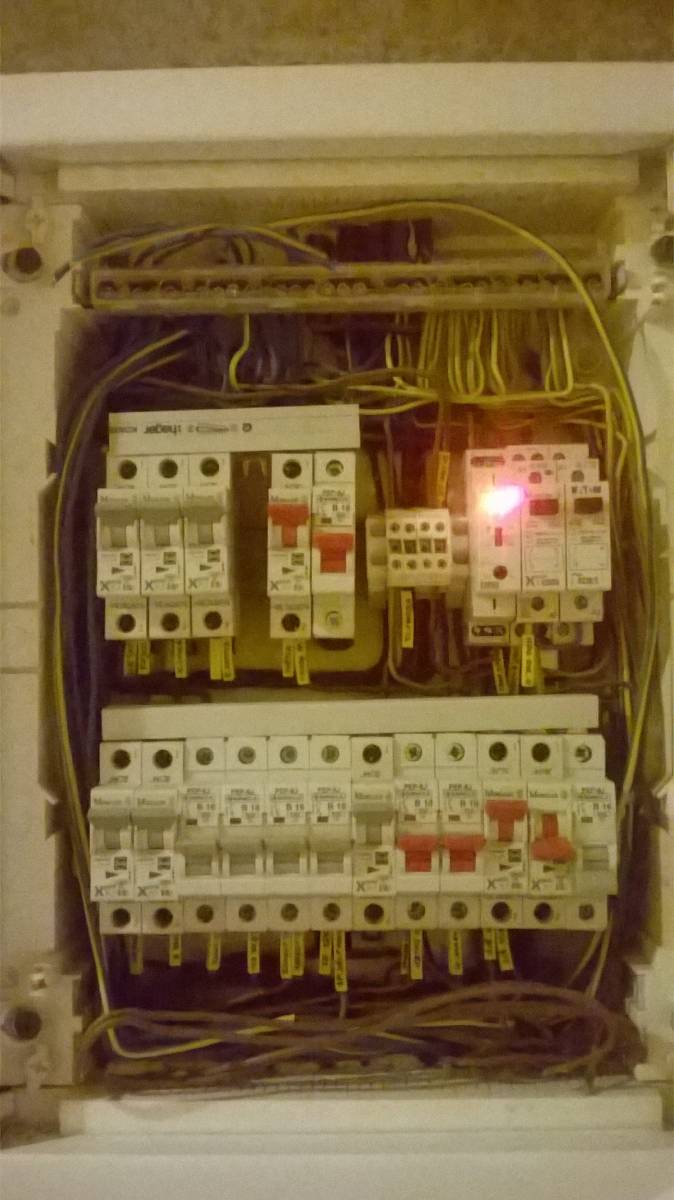

když ti sem dám foto zapojení rozvaděče ohodnotíš to?

Ohodnoceno: 0x

Datum: 01.02.15 22:19
avatar
Ty nezapojený jsou zatim rezervy
Ohodnoceno: 0x

Datum: 01.02.15 22:47
avatar

dělal jsem to já a elektrikář nejsem . Tech kabelů bylo najednou nějak moc . Určitě by se uživil i větší ale tehle se doma válel . Každopádně děkuju za ohodnocení a nedostatky odstraním

Ohodnoceno: 0x

Datum: 01.02.15 23:07
avatar

Odpovídá to neelektikáři. Hodně věcí se v domácnosti mění a počítá se tak 1/3 jako rezarva. Ta tam právě schází. Jiná otázka je pak posouzení vlastního zapojení. Pokud by ses dostal do dobrý party, tak by jsi měl šanci ;), ;)

Ohodnoceno: 0x

Datum: 01.02.15 23:41
avatar

když jsem tak koukal na ten tvůj rozvadeč tak to vypadá že je výhodnější udělat dirky na jednotlivý kabely než je smotat v cop a pak rozplétat vevnitř. ted řešim spíš tu estetickou stranku . Celý roky jsme v partě dělaly byty a hodně jsem odkoukal od elektrikářů co se drátů týče tak poprvý jsem vyhodil pojistky asi v 10letech.. Rozvaděče jsem dělal cca 3 většinou jenom rozvody po bytě každopádně dík za povzbudivou odpověd

Ohodnoceno: 0x

Od: tuomasn
Datum: 02.02.15 05:25

Stejně mi v podstatě nikdo neodpověděl na otázku .

Kotel mám na chodbě u vchodovích dveří , termostat mám v obýváku . v tom obýváku se nechází termostat hned u dveří což je blbé kvuli čidlu protoe jak otevřu dveře tak hned kotel zapne , tento termostat tam mám http://www.elektronika-dalkove-ovladani.cz/p/1722-Tydenni-termostat-EURO-91-(71)/?kamid=301&prk=1

chci ho posunout o cca 3 m ale nechcu tahat novej kabl od kotle protože bych to musel táhnout bud v liště nebo zasekat do omítky a to se mi nechce . tak bych chtěl v tom obýváku kabel na termostat nějak nadpojit a prodloužit ho o 3 m .Někdo tady psal Wago svorky jak to vubec funguje . Pájet to určitě nechci to je podle mě prasárna to bych mohl koupit čokoládku a nadpojit to přez ní .



Datum: 02.02.15 05:48
avatar
Nevím, kdo udělal chybu už při instalaci termostatu ke dveřím, zda Vy, nebo ten, kdo vedení pro termostat kdysi instaloval.
Doporučím Vám, zřejmému laikovi, jako vždy: zavolejte si elektrikáře! Bude vědět, jak to má udělat, čím to má udělat.. Odstraní případné další nedostatky a možnosti problémů do budoucnosti.
doplněno 02.02.15 13:26: Dokud nevíme typ kotle, můžeme jen tipovat, ale ne tvrdit, že namontovaný termostat tazatele spíná 230 V. Ano, ten termostat má
kontakty na spínání 230V do max. proudu 5A.

Mnoho kotlů je ovládaných malým napětím z ovládací jednotky kotle. A tam stačí podstatně menší průřezy vodičů i tloušťka jejich izolace.
Je klidně možné, že by tazateli stačil na (nové) propojení kotle s termostatem tenký plochý dvojvodič.
Ostatně v návodu kotle by měly být požadavky na kabel k termostatu definované!
Málo info od tazatele = dohady, předpoklady a nepřesnosti od rádců.
Ohodnoceno: 0x

Datum: 02.02.15 07:08
avatar
Tohle je ten nejjednodusi termostat. Kup si kabel jaký do něj mas ted a jinou možnost než tu čokoládu stejne nemáš. Wago je na tvrde kabely . Kabel se oholi a jen zasune
Ohodnoceno: 0x

Datum: 02.02.15 12:49
avatar

Tak asi neumíš číst. Jasně jsem v prvním příspěvku napsal i kabel. Takže to budu psát znova.

Na prodloužení kabel CYKY-O 2x1,5 (termostat ti spíná 230V)

Na spojení Wago svorky dvoupólové

http://www.smdledzarovky.cz/c…-wago-svorka-2-x-05-25mm.html

zasunu vodič a drží.

Pokud použiji licnu (což je také možné) tak páčkové svorky 222 nebo nové 221

http://www.conrad.cz/svorka-w…paign=2015&utm_content=522400

nebo

http://www.elektrotechnika-sh…2a-wago-transparentni-pouzdro

Jednodušejc už to neumím napsat.

Ohodnoceno: 0x

Datum: 02.02.15 13:40
avatar

Aneb jak se jednoduchá otázka může zvrhnout v bezcenou debatu...

Vše už tu v podstatě zaznělo. My nevíme co tam máte za stávající vodiče a nevíme jaké napětí a proud Vám termostat spíná.

Ale pokud prodloužíte stávající dva dráty k termostatu vodičem průřezu 1 nebo 1,5 mm, ideálně kabelem, bude to nejspíš v pořádku. Uplně nejelegantněji se to dá řešit lisovacími spojkami ( http://www.skeldo.cz/eshop-smrstovaci-zolovana-lisovaci-spojka-dr-1.html) nebo jen spojky a smršťovací bužírkou přes to. Toto se pak lehce zaškrábne do omítky, zasádruje a přemaluje.

Samořejmě, že i zabandážovaná čokoláda nebo wago svorka odvede svou práci. Záleží na co si troufáte.

Ohodnoceno: 0x
