Nové zapojení cirkulárky

Od: Datum: 07.01.15 07:38 odpovědí: 20 změna: 13.01.15 07:35

dobrý den,

koupil jsem cirkulárku HOP a chtěl bych vyměnit vypínač Y-D

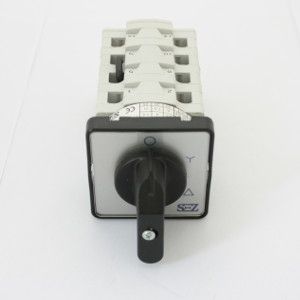

nyní je tam velký pákový vypínač (klasický starý) a chtěl bych jej vyměnit za SEZ 9551

myslel jsem si, že zapojení bude sranda, ale asi není. U starého vypínače odchází do motoru 4 vodiče a Y-D se mění ve vypínači, ale u nového jsem pochopil, že musí odcházet 7 vodičlů.

je to tak? a jak zmíněných 7 vodičů zapojím v motoru, aby to bylo správně?



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 07.01.15 08:05

Na 4 vodiče nemůže fungovat Y-D ani při starém zapojení. To bylo zapojeno do hvězdy nebo trojůhelníka. Na přepínání musí jít do motoru 7 vodíčů. Dejte foto zapojení v motoru.

doplněno 07.01.15 08:07:

http://mylms.cz/text-prepinani-motoru-hvezda-trojuhelnik/

doplněno 07.01.15 08:31:

Tady máte zapojení vašeho přepínače

http://www.sez-cz.cz/soubory/32-04-vackove-spinacepdf.pdf

Ohodnoceno: 1x

Od: hajmen*
Datum: 07.01.15 12:04

koukal jsem na to zapojení a věda to není...jen si musím dát pozor, abych zapojil vše na své místo (vč.motoru)

jediné co nevím...na schématu jsou proklemovány piny: 2-4, 6-8, 14-16 tipuji, že budou propojeny uvnitř

piny 3-7, 8-12, 11-15 jsou propojeny drátem z výroby

piny 5-9 mám propojit já jako ty z výroby? překvapuje mě, že to není, když zbylé jsou

Datum: 07.01.15 08:34
avatar

To co jste vyfotil není přepínač Y/D, ale obyčejný starý pakeťák (vypni/zapni).

Takže jak píše kolega nade mnou, pro přepínání Y/D musíte mít nutně z motoru vyvedených 7 vodičů, jinak to nelze a na SEZáckém ovladači ty vodiče pak vhodně zapojit. Není to ovšem práce pro lajka, asi to bez znalostí věci sám nedáte.

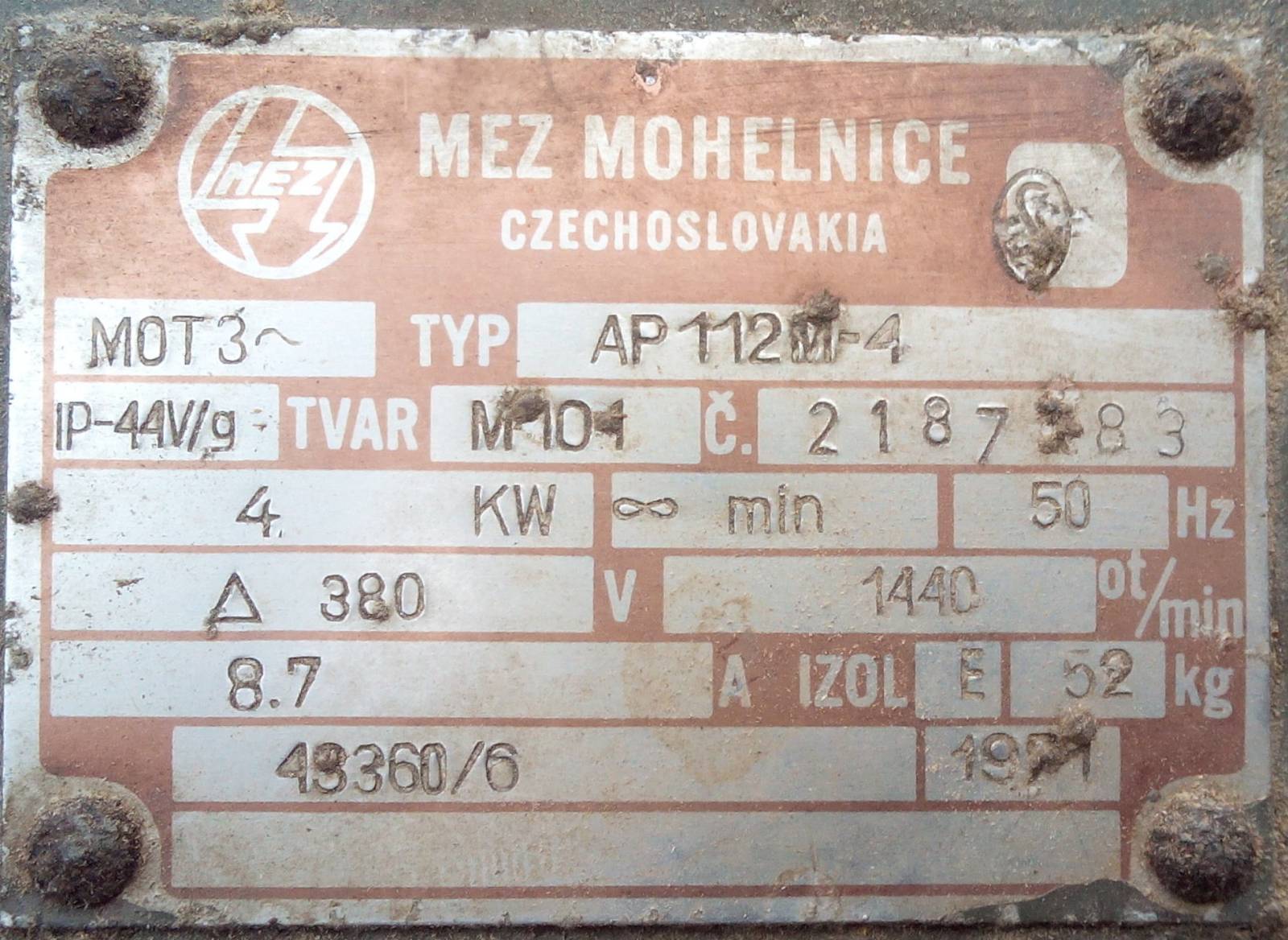

A pozor! Motor musí přepínání Y/D umožňovat, u malých motorů do cca 4kW to není vůbec běžné. Jste si jistý, že to motor umožňuje. Případně jsem dodejte foto štítku motoru.

Ohodnoceno: 2x

Od: hajmen*
Datum: 12.01.15 09:15

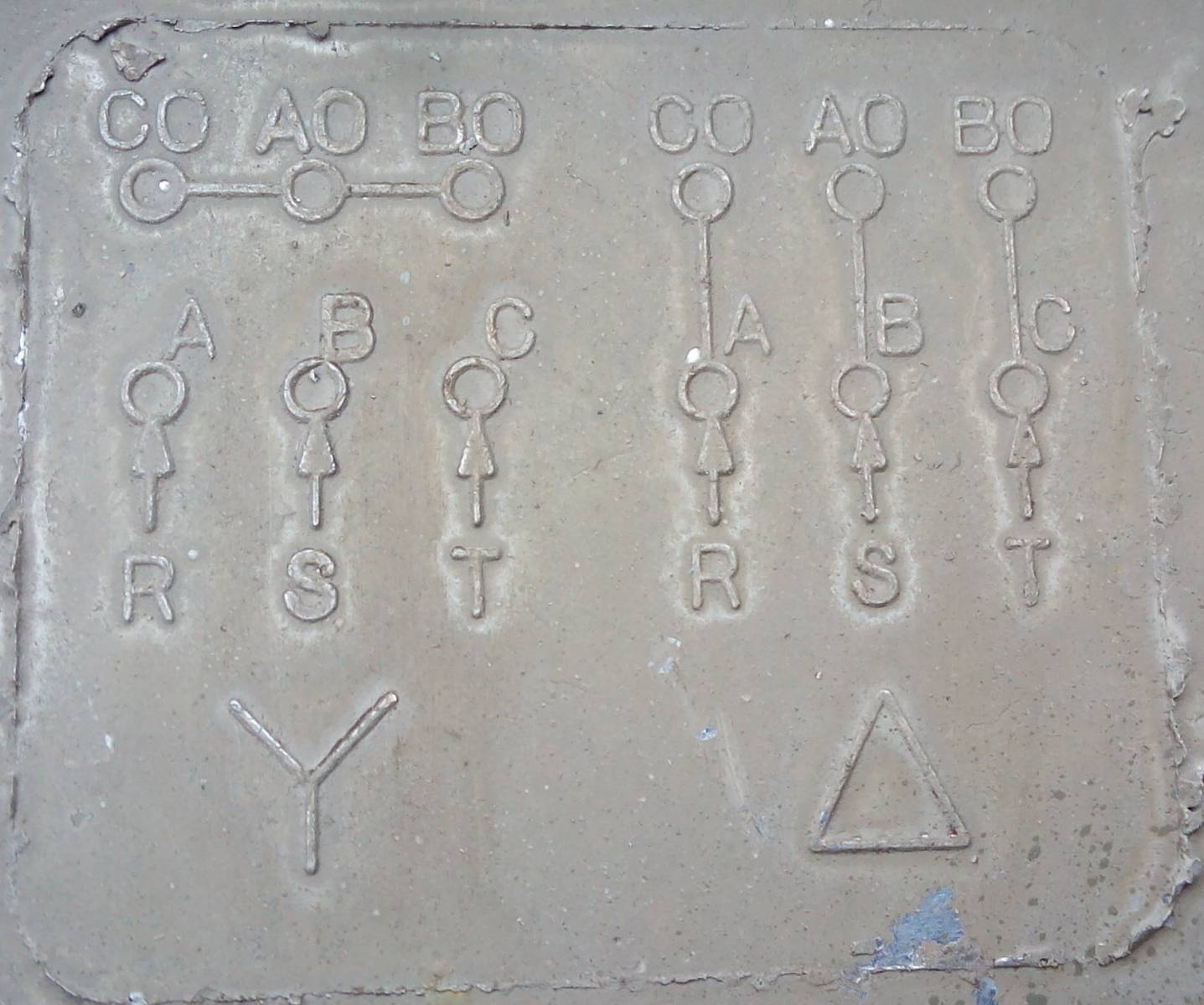

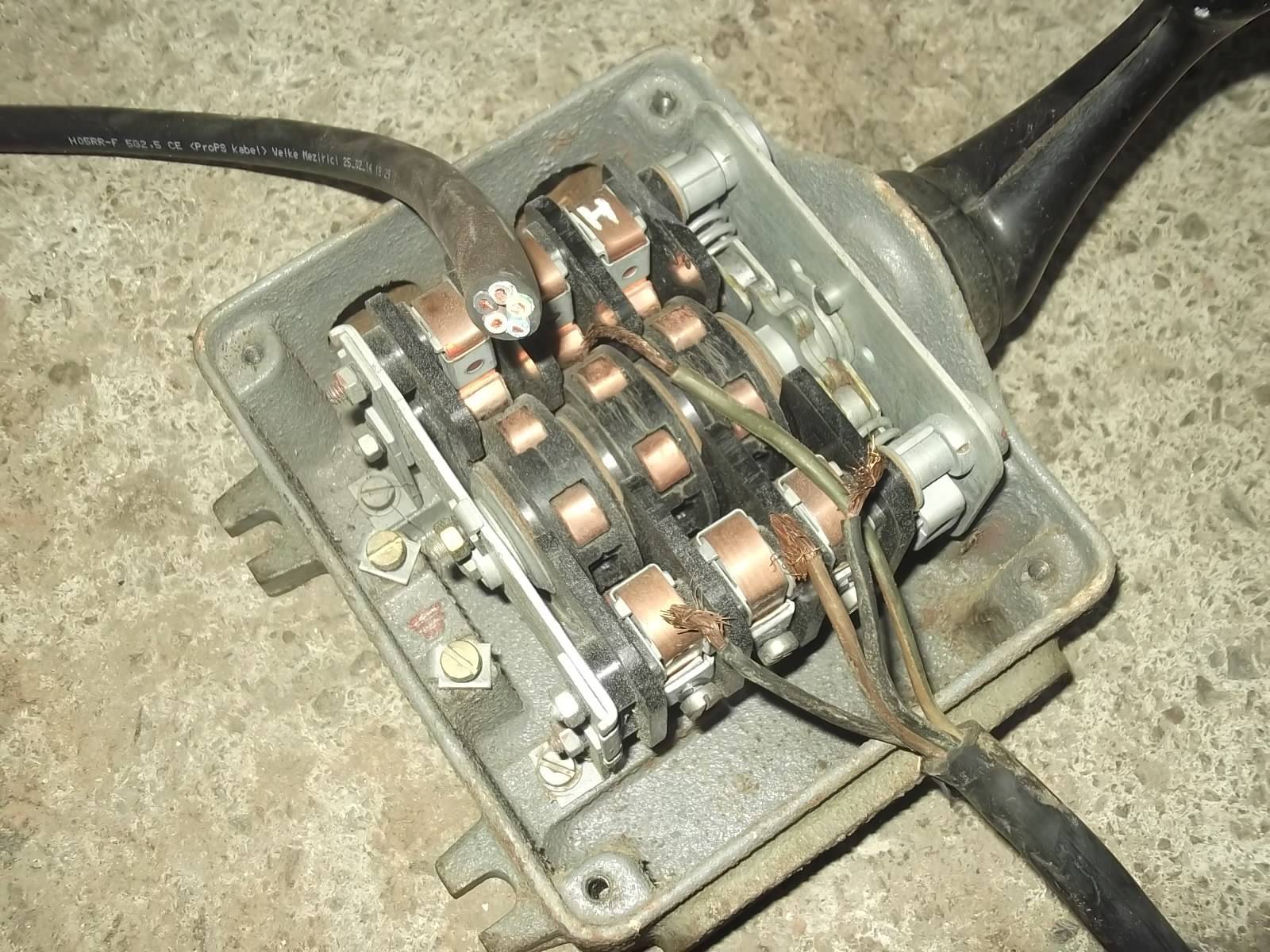

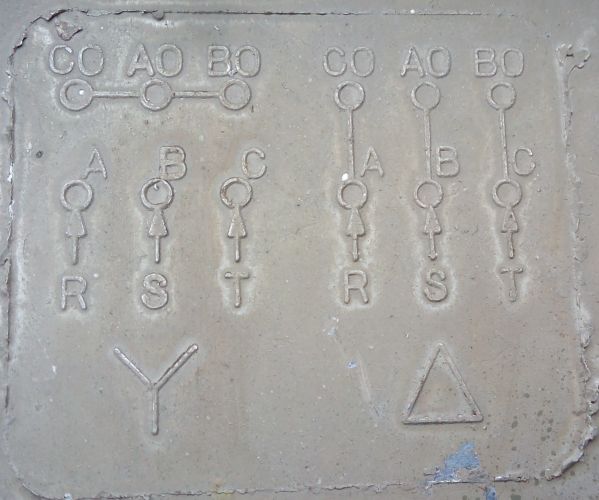

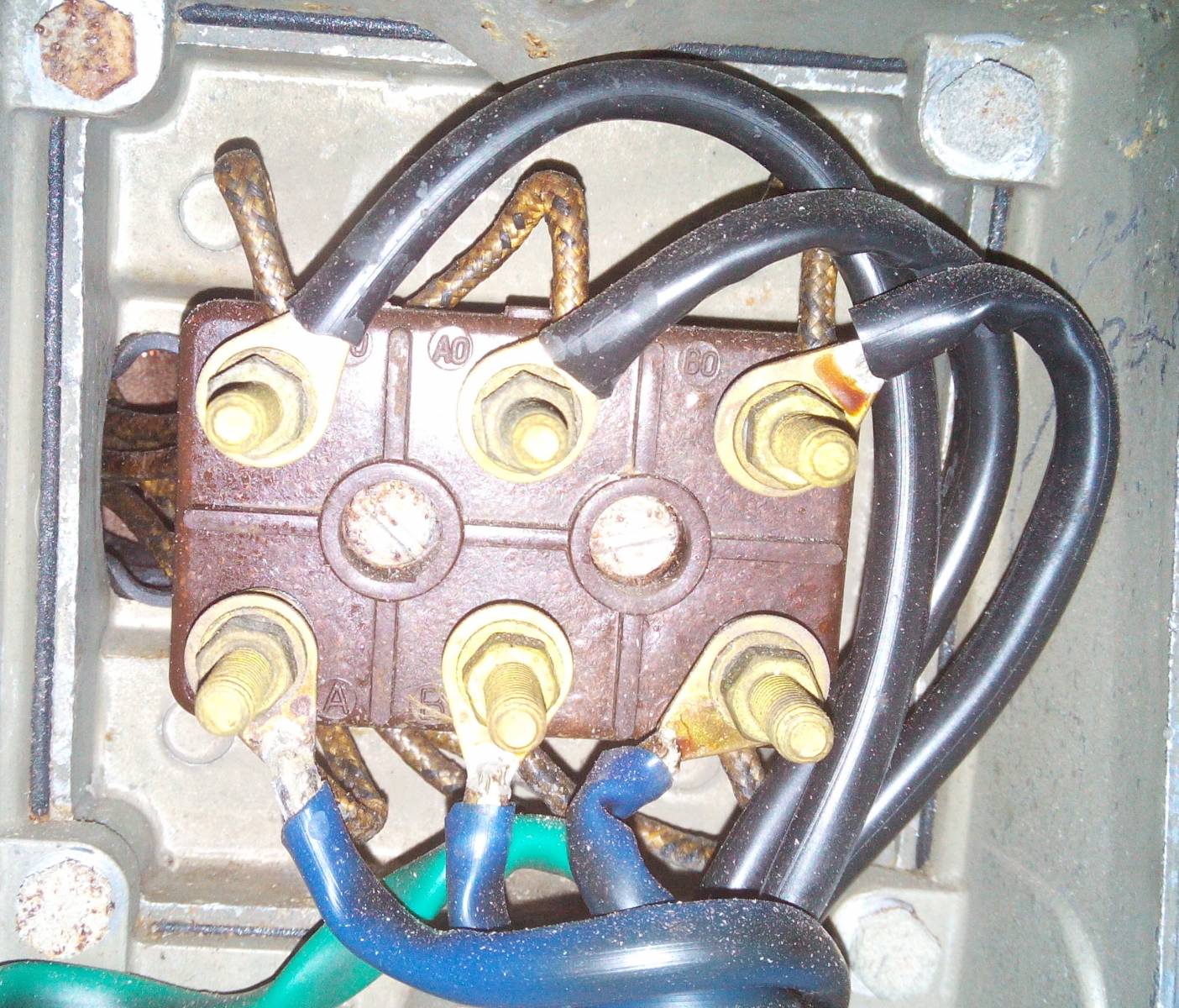

tak jsem udělal několik fotek situace...

jestli tomu dobře rozumím, tak zapojím:

3 - C0

4 - A

5 - B

6 - A0

15 - B0

16 - C

jen kontakty 5-9 mám propojit? nejsou z výroby propojené

3-7,8-12, 11-15 jsou z výroby propojené (viz. víš)

Od: hajmen*
Datum: 12.01.15 09:17
Od: hajmen*
Datum: 07.01.15 08:42

fotku, kterou jsem přiložil jsem našel na NETu (myslel jsem, že je to ono)

motor je na 100% Y-D

o víkendu rozeberu víko vypínače i motoru a vyfotím

děkuji

doplněno 07.01.15 08:52:

ještě se zeptám...z vypínače do motoru povede tedy 7-ti žilový vodič

do vypínače mi vede 5-ti žilový...lze cirkulárku zapojit na 5-ti kolík (zelenožlutý bych dal na kostru a modrý do motoru)

bude to vyhazovat proudový chránič?!? Tuším, že staré provedení bude zapojeno v motoru, tak že zelenožlutý je na kostře (po novu modrý vodič)

Datum: 07.01.15 09:18
avatar

by mne zajímalo, co tam budete s modrým vodičem dělat, nechte to raději odborníkovi

do spínače motoru 3 fáze, zelenožlutý na kostru, modrý nikam

Ohodnoceno: 1x

Od: hajmen*
Datum: 07.01.15 10:27

jsem se jen zeptal...

50-tku nemám, ale elektriku si dělám dlouho a i když se pak na to přijde podívat elektrikář...vyhubováno nedostanu ;)

jen jsem se zeptal, jestli to jde, abych mohl zapojit na 5-ti kolík

název mého dotazu zní: "nové zapojení..."

Od: paw®
Datum: 07.01.15 10:39

motor Y-D ze zapojuje na 5-ti kolik.

Ohodnoceno: 0x

Datum: 07.01.15 11:06
avatar

@paw no to mi teda povídej jak jsi na to přišel, při zapojení motoru do Y si motor vitvoří virtuáální nulu sám, středový uzel se s pracovním nulákem nespojuje, pokud na něj pracovní nulák připojíš, tak pokud je síť a jištění vpořádku, tak to fungovat bude, ale při výpadku jedné fáze dostane motor pěknej záhul, při výpadku dvou fází se nezastaví a záhul dostane takový, že se zakouří z vinutí, pokud to tedy nějaká ochrana nevyhodí, zkrátka nulák tam nepatří a napájení je čtyřkolík

Ohodnoceno: 0x

Od: hajmen*
Datum: 07.01.15 11:55

NEPOCHOPIL JSEM...

když mám na zdi 5-ti kolík a pojedu z něj 4žílou, tak přeci zapojím zelenožlutý vodič na kolík modrého a zemnící kolík zůstane volný/prázdný

Od: paw®
Datum: 07.01.15 12:08

spatne. Viz zde predposledni prispevek.

Ohodnoceno: 0x

Datum: 07.01.15 12:19
avatar

vykopíroval jsem si z tvého odkazu na tu diskusi to, co tu celou dobu píšu:

Napojit čtyřžilový přívod do pětipólové zásuvky je velmi jednoduché. Použije se pětipólová vidlice, fázové vodiče (černý, hnědý, popř. šedý vodič) se zapojí do svorek L1, L2, L3, ochranný vodič (zelenožlutý) se zapojí do svorky PE. Svorka N ve vidlici zůstane nezapojená.
Pokud bude použitý spotřebič "normální" nic se nestane. U jednoduchých spotřebičů s jedním motorem a obyčejným vypínačem jako je míchačka nebo okružní pila nebude problém.
Problém může být u složitějších spotřebičů, které jsou navíc ovládané tlačítky.
Ovládání stroje může být na 230V, potom by bylo zapotřebí i N vodič, a tedy i pětižilová šňůra. "Normální" stroje mají buď pětižilovou přívodní šňůru s N vodičem nebo je ovládání napojeno z transformátoru 400/230V popř. 400/24V, takže N vodič nepotřebují.
Jediné možné problémy tak mohou být u strojů různě amatérsky upravovaných, popř. i přímo výráběných, prostě nějak zbastlených ...
Když je zásuvka připojená přes chránič, není ani možné aby byl PE vodič na stroji použitý pro něco jiného, než jako ochranný vodič, chránič by vypínal.
Takže přehodit vidlice, mělo by to fungovat a pokud to snad bude vypínat chránič, bude se strojem něco v nepořádku, zřemě to bude mít na svědomí nějaký bastlíř, toho zapudit a pozvat k tomu skutečného odborníka ...

Ohodnoceno: 2x

Datum: 07.01.15 12:09
avatar

vám říkám, ať si pozvete elektrikáře, dokud jste ještě nepřišel k nějaké úhoně

když jste rozdělal současný vypínač na cirkule, kam byl připojen modrý vodič (pracovní nula)?

Ohodnoceno: 0x

Od: hajmen*
Datum: 07.01.15 14:50

nikde. byl tam původně 4žilový kabel

koupil jsem nový 5žilový

Datum: 07.01.15 12:58
avatar

NE!

Zapojíte fáze, zelenožlutý zapojíte na kolík kostry a N kolík zůstane volný.

Ohodnoceno: 1x




Od: hajmen*
Datum: 07.01.15 14:50

děkuji

v jednoduchosti je síla

Od: paw®
Datum: 07.01.15 12:04

jak jsem na to prisel? Pochopil jsme otazku tak, ze je motor-vypinac-zasuvka. No a mezi zasuvko a vypinacem je 5ti zilovy kabel (5ti kolik) a mezi vypipnacem a motorem je 7zil

Ohodnoceno: 0x

Datum: 07.01.15 12:14
avatar

jednak tam v tom pořadí chybí pojistky na cirkule, ale to je jedno (motor-vypínač-pojistky-kabel s vidlicí-zástrčka na zdi),

ty píšeš, že pro motor v Y je potřeba pětikolík, což každý chápe jako doporučení, ale není to pravda, on má na zdi pětikolík a chce tomu patrně přizpůsobit i cirkulu, to může, ale bez nuláku, ten pětikolík tam má proto, aby mohl připojit i jiné třífázové spotřebiče, které nevyužívají sdružené napětí 3x400V (mezi fázemiú, ale napětí fázové 3x230v (oproti nule) - teď mne třeba napadá, kdyby si tam chtěl připojit elektrickou pec nebo něco podobného, no napsal jsem mu, co tam měl a co je jeho tvořivost, tak uvidíme

Ohodnoceno: 0x

Od: hajmen*
Datum: 13.01.15 07:35

dodal jsem fotky situace (viz. víše)

trochu mi vrtá hlavou 2 kontakty na vypínači Y-D
