Zapojeni pohyboveho cidla

Od: Datum: 18.12.14 08:39 odpovědí: 5 změna: 19.12.14 21:31
Dobry den, chtel bych zapojit pohybove cidlo na bodovky u schodiste. Na cidle je cerveny, modry a hnedy drat. Z bodovek je vyveden klasika hnedy, modry a zelenozluty. Prosim o radu ktery drat s kterym spojit, tak at je vse funkcni.
Dekuji

Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 18.12.14 09:15
avatar

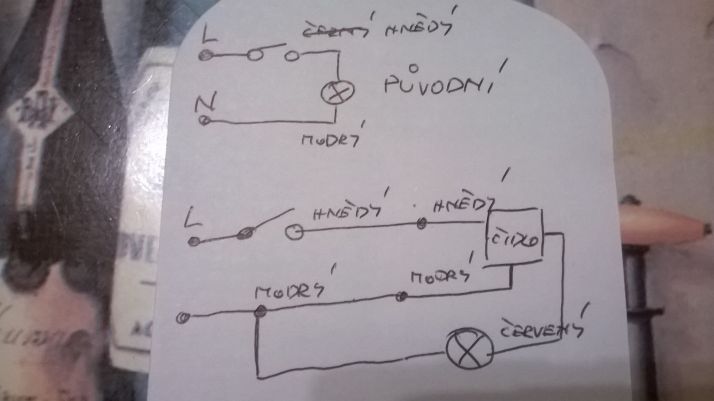

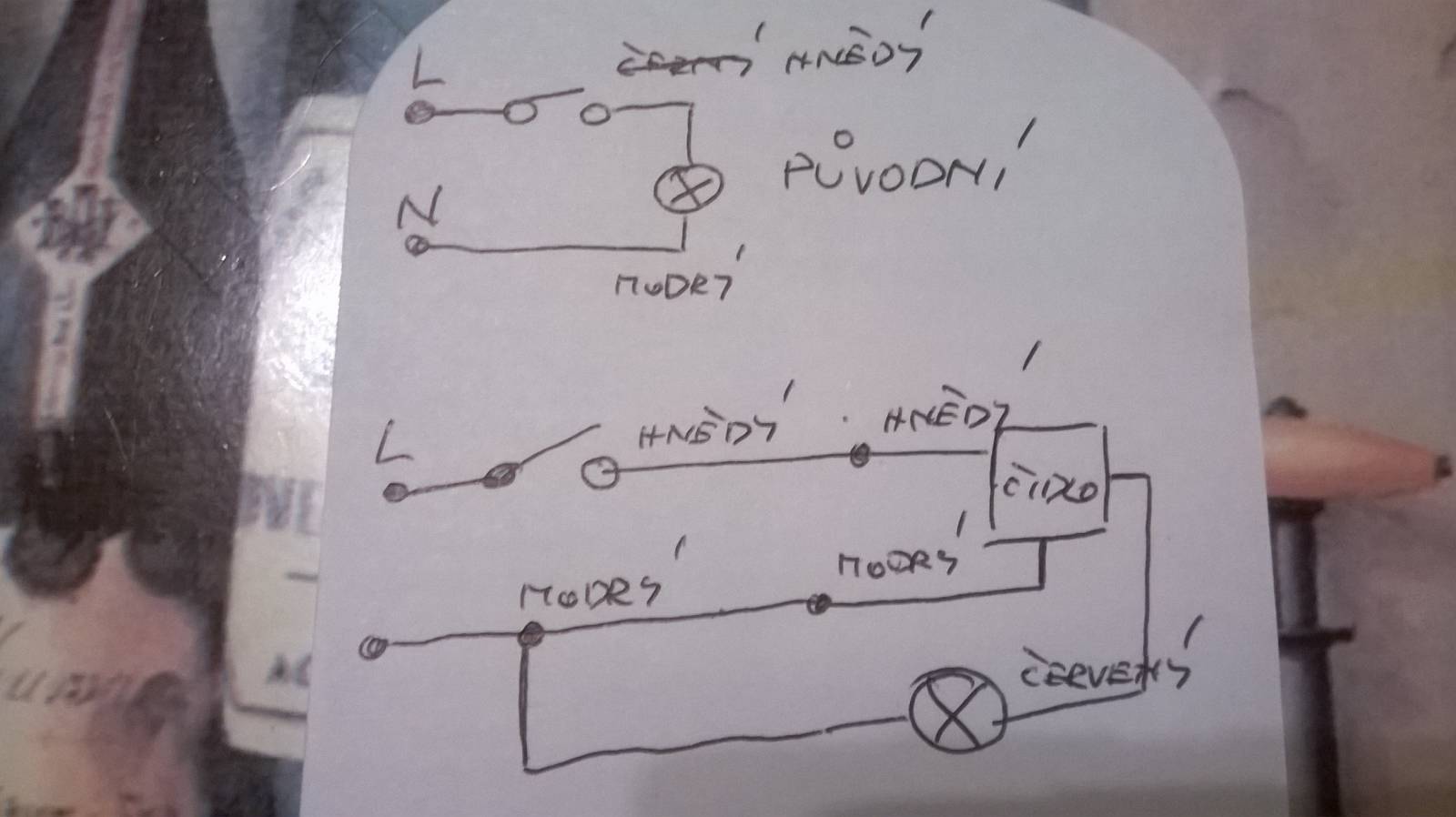

To k tomu nebylo žádný schéma zapojení? Podle mě bude hnědý na čidle přívod , modrý nula a červený výstup spínaný čidlem. Ten by pak patřilo spojit na hnědý od žárovky. Jistější by ale bylo čidlo rozebrat a podívat se na desku tištěného spoje jestli tam ty vývody nemají popis. Bývá tam L1 .L2 .N
Ohodnoceno: 1x

Datum: 18.12.14 11:35
avatar

PIR čidlo musíte napájet napětím, takže do něho musí jít modrá a černá (hnědá). Tato černá L je pak spínaná na žárovku a označena jako Ĺ - ve vašem případě asi červená. Tu přivedete k žárovce na hnědý drát, modrou a zž zapojíte na přívodní vodiče v krabici. Pokud čidlo máte u světla, tak ta modrá jde do čidla a na druhý konec žárovky. Zapojení je na odkazu.

http://www.zabezpecovaci-zarizeni.cz/technicke-tipy/automatizace-domu/automaticke-spinani-svetel-pohybem-osob-%5Bt001%5D

doplněno 19.12.14 10:36:

Hnědý a žlutozelený je opravdu ta nejhorší varianta. Proto ten výpadek. Otázka je od kud se bral a tím co odešlo. to je když se šetří na elektrikáři.

Ohodnoceno: 0x

Od: pro169*
Datum: 19.12.14 07:20
Chlapi zkousel jsem, negunguje. Bodovky stale sviti. Snad jsem Vas dobre pochopil. Spojil jsem (cidlo-bodovky) : cerveny-hnedy, modry-modry, hnedy-zlutozeleny
Je mozne, ze kdyz jsem cidlo poprve zapojoval, tak samozrejme asi spatne a vyhodilo mi to pojistky v celem dome, tak ze doslo ke zniceni cidla?
Datum: 19.12.14 07:36
avatar
Vypada to ze jste zapojil nejhorsi moznou variantu
Ohodnoceno: 0x

Datum: 19.12.14 21:31
avatar
Máš tam psáno že máš hnědý na žlutozelený to je samozřejmě blbost.
Ohodnoceno: 0x
