Trojfaze 400V

Od: Datum: 11.09.14 02:48 odpovědí: 11 změna: 11.09.14 21:23
Zdravim. Vysvetlil by mi nekdo jaktoze v trifazove zasuvce (kde je 3x 230V) vznika 400V?
mam o elektru nejake povedomi, ale tohle nevim a zajima me to. Diky

Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 11.09.14 02:57
avatar
230V mas fazi a nulak , 400v mas v obvode mezi fazema (takze faze a faze) kazda faze ma jiny prubeh sinusoidy, jsou posunute o 1/3.
Ohodnoceno: 1x

Datum: 11.09.14 07:26
avatar
Podívej se na výrobu střídavého napětí. Většinou tři cívky v magnetickém poli, posunuté o 120 stupňů. Na každé z nich vzniká napětí ( příčinou je pohyb vodiče v magnetickém poli, to jistě znáš)
Fázové napětí na jedné cívce je 230 V.
Združené napětí 400V dají 2 cívky v sérii, teda združené jakoby do jedné.
Ano, 2 krát 230 je 460. V matematice. Ale protože jsou cívky vůči sobě posunuté o těch 120 stupňů, tak součet jejich okamžitých napětí dělá jen těch 400 V.
Ohodnoceno: 2x

Datum: 11.09.14 08:01
avatar

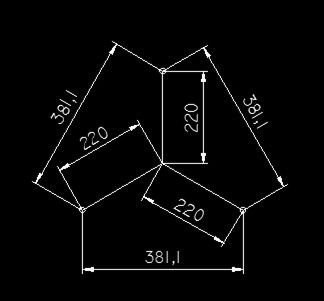

Hejkalovu odpověď jen doplním snad srozumitelným obrázkem

Ohodnoceno: 1x

Datum: 11.09.14 09:52
avatar

3x380 V je mezifázové napětí. Fáze jsou tři, proti zemi mají každá 220V, jsou vzájemě pootočené o 120 stupňů, proto mezi sebou mají 380 V.

Mrkni se na diagram.

doplněno 11.09.14 10:04:

ještě bych dodal, že pro 3x230 proti zemi naměříš mezifázově 3x400. Přesně tak, jak se dá očekávat.

doplněno 11.09.14 12:34:

a hele. Další expert, který sice nic neporadí, ale zato ví co všechno je blbě. Napětí v síti samozřejmě není 220 ani 230, ale klidně může dosáhnout i 240. Pak mezi fázemi není ani 3x380, ani 3x400, ale 3x416.

Zápis 220 V se používal hlavně proto, aby se odlišily systémy 220 a 110. Ale to určitě Imgify všechno ví. *ua*

Ohodnoceno: 0x

Od: lmgify
Datum: 11.09.14 10:03

Obrazek je to sice hezky, ale ta cisla jsou uz pres 20 let blbě :-D

doplněno 12.09.14 07:55:

Normované napětí do 1993 bylo 220V s udávanými mezemi tolerance. Od 1993 je to 230V s udavanými mezemi tolerance. Nevím, proč tento fakt nechápete.

Podívejte se do normy ČSN 34 0035.

Ohodnoceno: 1x

Datum: 11.09.14 11:55
avatar

V 3f zásuvce máte vlastně 3 potenciály, 3x 230V není úplně přesná definice, dokonce je špatně.

1/ nulu (případně zem, ale pro naše účely je to stejné) - 0V

2/ Napětí fáze proti nule - 230V (tzv. síťové napětí)

3/ Napětí fáze proti fázi - 400V (tzv. sdružené napětí)

Fáze jsou proti sobě vektorově pootočeny o 120°, takže je třeba nepoužívat kupecké počty, ale vektorové součty.

230 x sqrt3 = cca 400

Díky pootočení fází může vznikat tzv. točivé magnetické pole, díky kterému se otáčí motory. Kdyby jste měl čistě jen 3x230 V, nic by se netočilo.

To je asi tak maximum, co můžete jako laik pobrat.

Ohodnoceno: 0x

Od: dumas
Datum: 11.09.14 13:32

Dobře, už mi lecos docvaklo. Jen k těm pootočení o 120°, chápu to tak, že se to týká už přímého zapojení např na motor? protože v zásuvce kde je další 1-2 vodiče by to tak nebylo a asi by to nemělo ani smysl?

Datum: 11.09.14 13:46
avatar

Zřejmě to chápete špatně. Je úplně jedno, co máte jak připojeného. Generátor v elektrárně má prostě 3 cívky, umístěné po obvodu rotoru v úhlu 120 stupňů (velmi zjednodušeně řečeno). Rotor se točí v magnetickém poli. Tím se v cívkách indukuje střídavé napětí, v každé cívce v jinou chvíli. Jeden konec mají cívky spojený dohromady, to je nulák. Na druhých koncích jsou fáze. Napětí na každé fázi je díky umístění cívek v jinou dobu. Tomu se říká 3fázové napětí. Fáze jsou 3, k tomu nulák, takže 3fázový proud potřebuje vždycky 4 dráty (no někdy jen 3 (motor do trojúhelníka), ale nebudem to komplikovat). Kolik fází použijete k napájení spotřebiče je věc jiná a je jedno, jestli jde o nabíječku mobilu, nebo ocelářskou pec. Ve 3fázové zásuvce rovněž musí být 4 pracovní vodiče (nepočítám ochranný vodič, pokud je vedený zvlášť).

doplněno 11.09.14 13:52:

Pro šťouraly - vím, že u toho generátoru je to opačně, cívky jsou na statoru a točí se magnetické poe. Na principu to ale nic nemění a zdá se mi to takhle pochopitelnější.

doplněno 11.09.14 14:00:

Právě to, že je na jednotlivých fázích maximální napětí postupně a opakuje se při každé otáčce generátoru (točí se), způsobuje následně v motoru rovněž točivé magnetické pole (motor má v podstatě podobnou konstrukci jako generátor) a toto pole roztáčí rotor motoru. Jedna fáze se nikam netočí a proto nic neroztočí. U jednofázových motorů (stačí jim 2 dráty) se proto musí měnit magnetické pole jiným způsobem (kotva na krátko, posun napětí kondenzátorem, komutátor), ale to už je na jiné povídání.

Ohodnoceno: 0x

Od: dumas
Datum: 11.09.14 14:09

Aha, já pořád nechápal proč je všude ten popis s těma třema cívkama a přemýšlel jsem, kde to mám doma hledat :P a ono je to už při výrobě...

Datum: 11.09.14 14:23
avatar

No doma se většinou používají spotřebiče jednofázové (s výjimkou třeba varných desek, či čerpadla vody ze studny), Pro běžný provoz domácnosti to stačí. Někdy jsou do bytu přivedeny všechny 3 fáze. Ty jsou pak v bytovém rozvaděči rozděleny a každá fáze napájí jiný okruh. Je to kvůli menšímu zatížení přívodu.

Ohodnoceno: 0x

Datum: 11.09.14 21:23

Ahoj. Hoši, hezky jste se vyřádili. Moc se mi to vysvětlování líbylo. Není marný si to občas oživit. Fakt, dobrý. Ahoj.
