Šňůrový vypínač - zapojení

Od: Datum: 30.07.14 12:03 odpovědí: 9 změna: 31.07.14 12:13

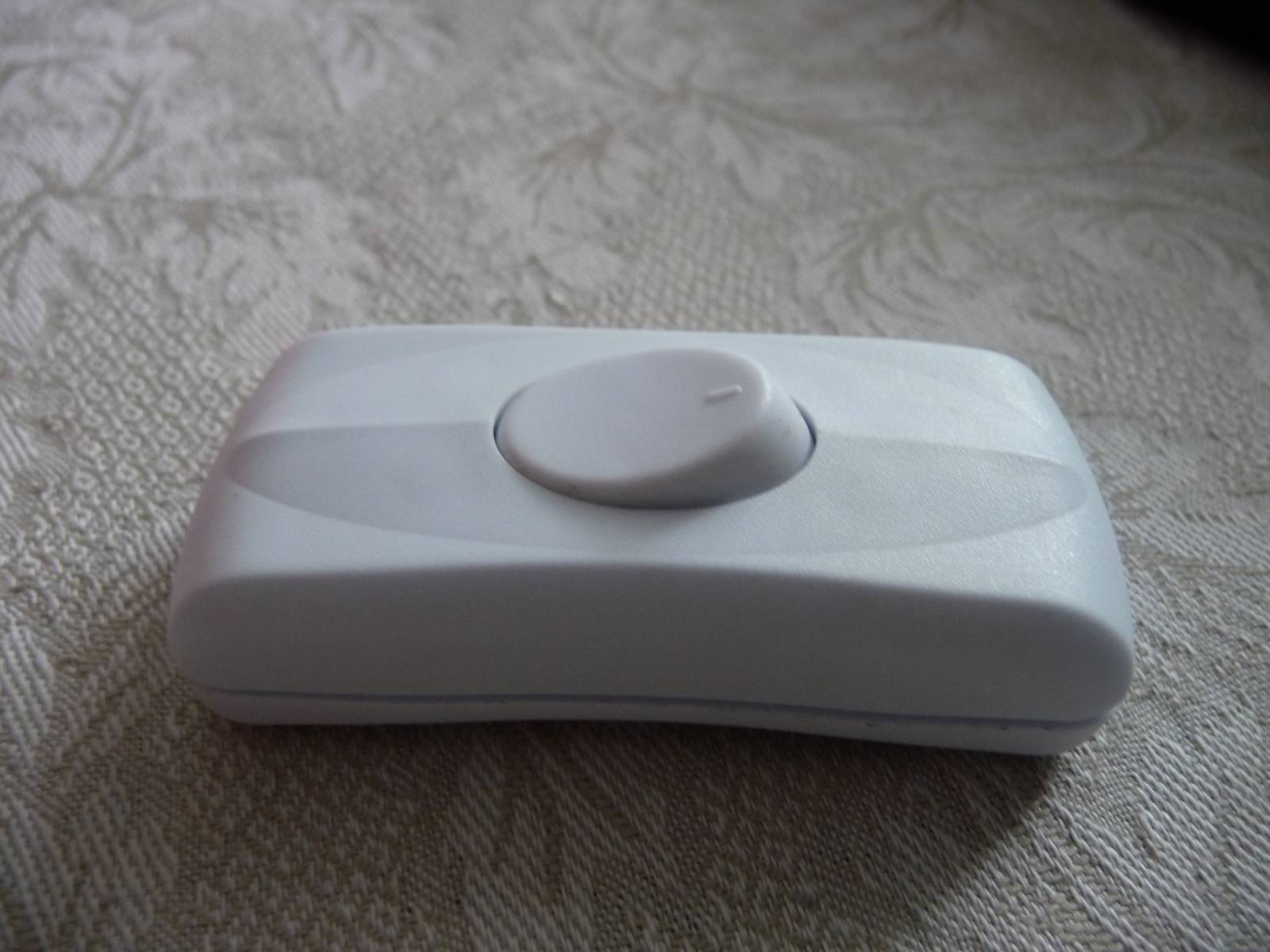

Ahoj, mám v dílně zapojenou žárovku na šňůrový vypínač, ale ten se mi rozbil, tak jsem koupil nový. Přestože jsem ho zapojil stejně jako ten starý, tak žárovka svítí pořád a nejde vypnout. Co dělám špatně? Díky



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: martyy1
Datum: 30.07.14 12:20

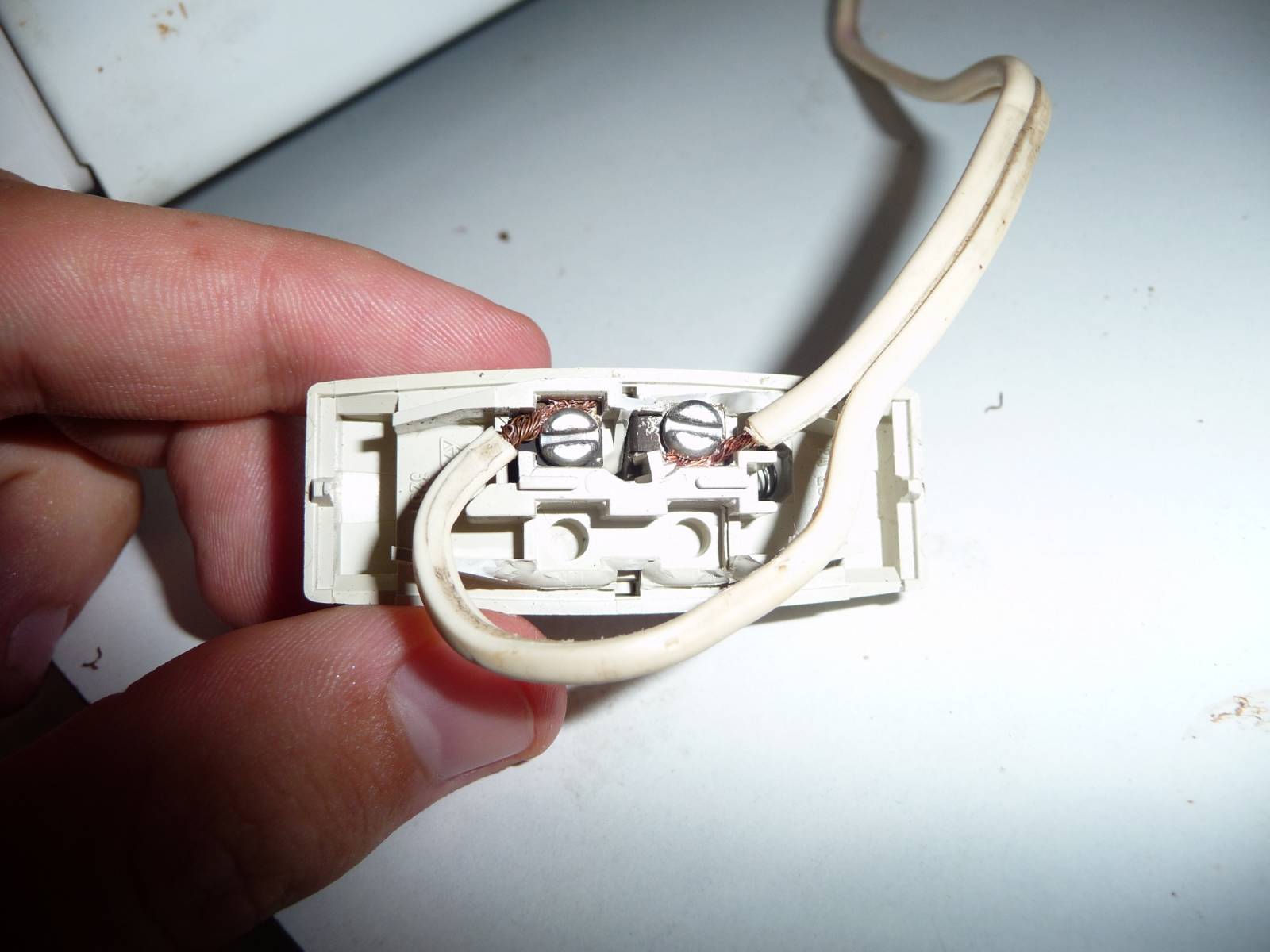

Ještě doplním, že takto to bylo zapojeno s původním vypínačem a fungovalo to.

Od: benŽ
Datum: 30.07.14 12:21
avatar

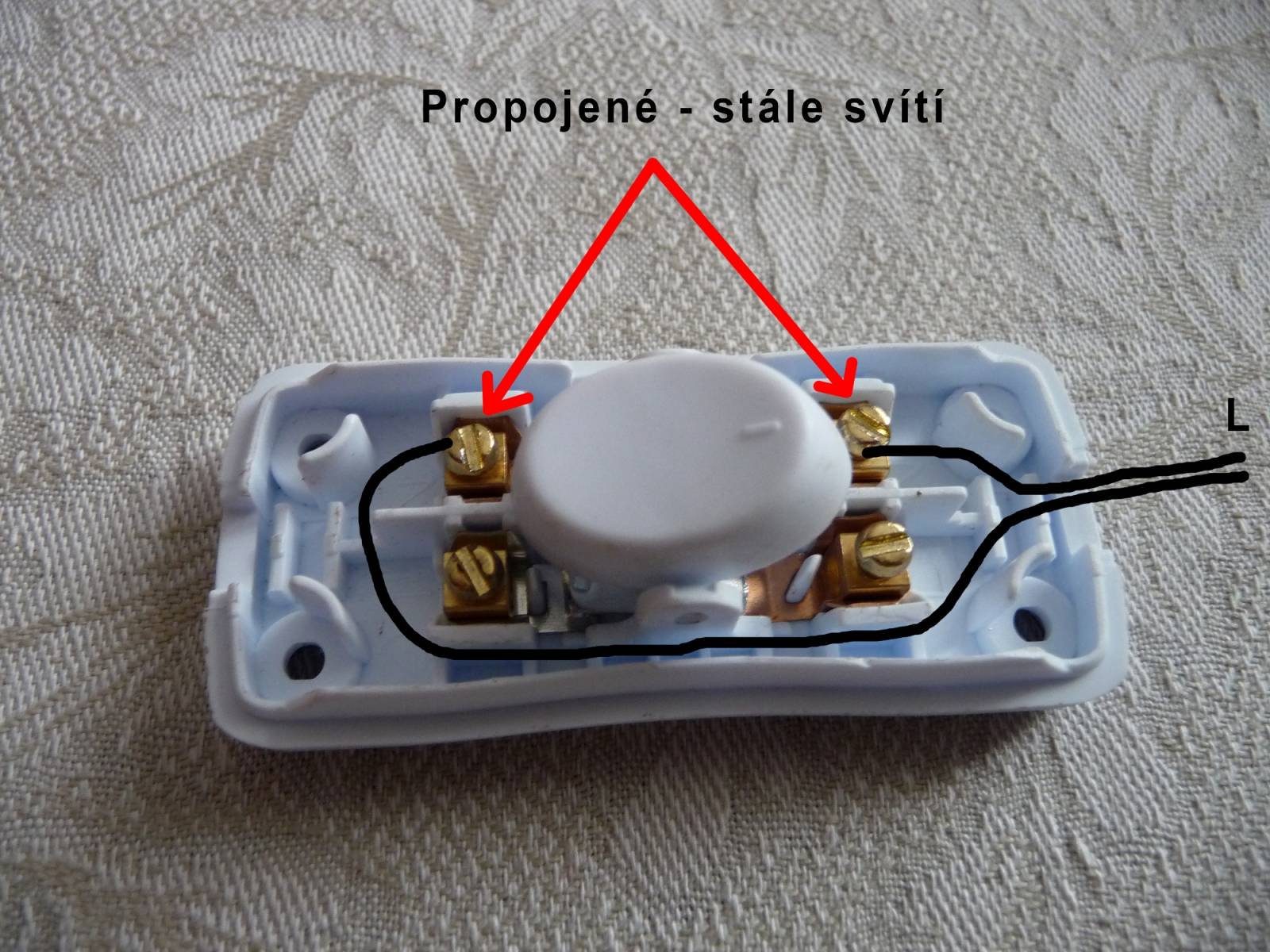

Dobrý den, nejsem si jistý, ale na obrázku vidím mezišňůrový vypínač - ten se používá mezi vidlici a spotřebič. Vy asi potřebujete šňůrový vypínač, který je ukončen (neprůchozí). Zdravím!

doplněno 30.07.14 12:42:

To popisujete zapojení u průběžného (mezišňůrového) vypínače, kde jeden drát jen prochází a jeden se rozpojuje. Ale, Vám ten vypínač snad visí od žárovky dolů a není na kabelu s vidlicí.

Ne?

Ohodnoceno: 0x

Datum: 30.07.14 12:22
avatar

dva šroubky jsou skutečně trvale propojené. Je to proto, aby se vypínač dal použít jako průběžný, aby se dal umístit uprostřed drátu od světla k zásuvce.

Zkusta druhé dva šroubky. Ty by měly být rozpojitelné.

doplněno 30.07.14 14:52:

propojte dva šroubky na jedné straně, tak jak vidíte na schemátku pro koncové zapojení.

Ohodnoceno: 0x

Od: martyy1
Datum: 30.07.14 12:31

Tomu moc nerozumím. Pokud ho budu chtít použít jako průběžný, tak na jednu stranu šroubků dám fázi, která přece musí být rozpojitelná (od toho tam je ten vypínač) a na druhou stranu šroubků povedu nulák, který nemusím rozpojovat, jen ho protáhnu okolo šroubků. Ale spíše jsem Vás jen nepochopil, kdyžtak prosím o vysvětlení. Díky

Datum: 30.07.14 12:53
avatar

Přepojte dráty na ty druhé 2 šroubky a mělo by to fungovat. Šroubky, které máte teď připojené jsou propojeny natvrdo a jsou tam jen proto, aby se při použití průběžného vypínače s nimi dal propojit nulák v případě, že šňůru celou přestřihnete (nulák pak neprochází nepřerušeným vodičem okolo vypínače, ale právě přes tuhle klemu). Pokud nulák neprochází tělem vypínače (Vᚠpřípad), jsou tam ty šroubky zbytečné.

Ohodnoceno: 3x

Od: martyy1
Datum: 30.07.14 17:19

Díky, už to funguje

Od: martyy1
Datum: 31.07.14 11:23

Ještě bych měl jednu otázečku.

Když vypínač vypnu (žárovka zhasne), tak je pod napětím pouze jedna strana vypínače (na pravém šroubku) - to je mi jasné, ve fázovém vodiči je stále napětí a na druhé straně je fázový vodič přerušený, tudíž zkoušečka nesvítí.

Pokud ale vypínač zapnu (žárovka se rozsvítí), tak na žádném šroubku není napětí (zkoušečka nesvítí při přiložení k fázovému vodiči) a tomu tedy vůbec nerozumím. Vždy tím vypínačem musí procházet proud, tak jaktože ho zkoušečka nezobrazí?

Datum: 31.07.14 11:49

Vypínáte nulový vodič

Ohodnoceno: 0x

Datum: 31.07.14 12:13
avatar

Doplním Takjana: vypínáte nulák. Zkoušečka Vám neukazuje proud, protékající vypínačem, ale přítomnost fáze na kontaktech vypínače. Ve vypnutém stavu se Vám do vypínače dostává fáze přes žárovku, nikoliv přímo ze zásuvky. Jestli máte na šňůře plochou vidlici, zkuste jí otočit. Pak bude fáze při zapnutí na obou šroubkách.

Ohodnoceno: 0x
