Rozdělení vypínače 6+6 na dva s řazením 6

Od: Datum: 05.10.14 18:27 odpovědí: 9 změna: 05.10.14 22:06

zdravím prosím Vás chtěl bych jsem se informovat o tomto zapojení když se rozděluje vypínač s řazením 6+6 na další dva vypínače s řazením 6 je k tomu potřeba křížový přepínač? nebo tyto dva vypínače s řazením 6

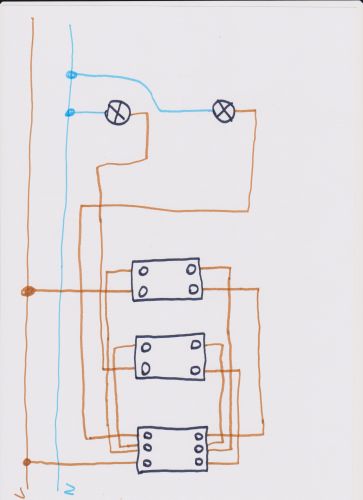

příklad: mám jeden dvojitý vypínač s řazením 6+6 na chodbě a chci začít ovládat chodbu s další místnosti, ale tam chci místo dvojtého vypínače 6+6 dát tyto jednopáčkové dva vypínače s řazením 6 (nebo dva křížáky?) tudíš rozdělení toho dvojitého vypínače. Kdyžtak prosím o opravu obrázku děkuji.

PS: Dotaz je pouze informační nejsem elektrikář a nehodlám to nějak měnit nebo zasahovat do zařízení

Předem děkuji za vysvětlení

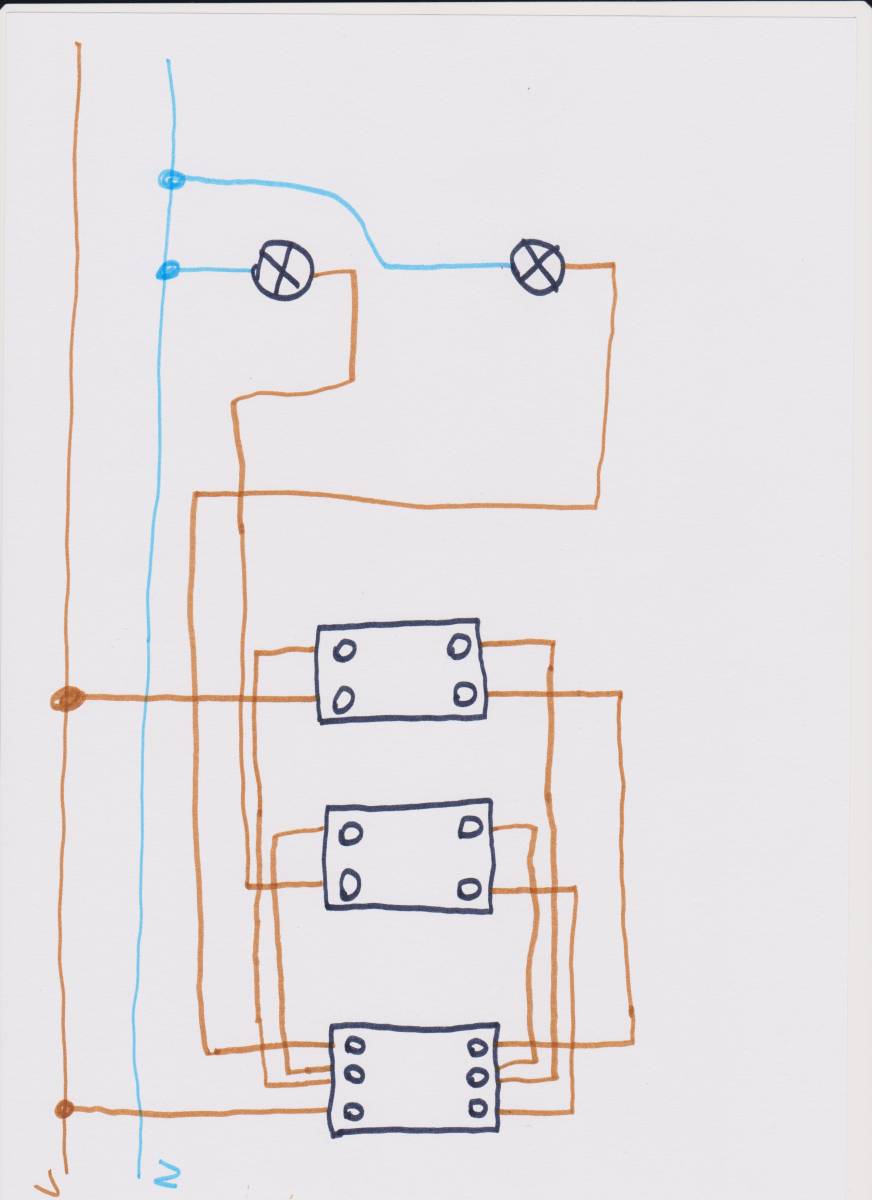

Omlouvám se obrázek je přetočený pokusím se ho spravit



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 05.10.14 18:53
avatar

Chcete-li spotřebič ovládat ze dvou míst, realizuje se to dvěma přepínači ř6, Vypínač 6+6 obsahuje fyzicky dva kompletní vypínače ř6 lze je tedy kombinovat libovolně. Teprve při požadavku ovládat spotřebič ze tří a více míst, se mezi dva vypínače ř6 vkládá požadovaný počet křížáků ř.7. Zde je to nakresleno tradičním způsobem.

Ohodnoceno: 0x

Od: patrik*
Datum: 05.10.14 19:00

Takže toto zapojení je špatně nelze ho použít je to tak?

Od: patrik*
Datum: 05.10.14 19:19

A kdyby jsem měl jen jednu krabicu ve zdi a v té krabici jsem měl vypínač 6+6 a někde by jsem měl dvě krabice a chtěl by jsem rozdělit ty dvě páčky (v tom vypínači 6+6) tak jak by to bylo zapojeno?

Datum: 05.10.14 20:17
avatar

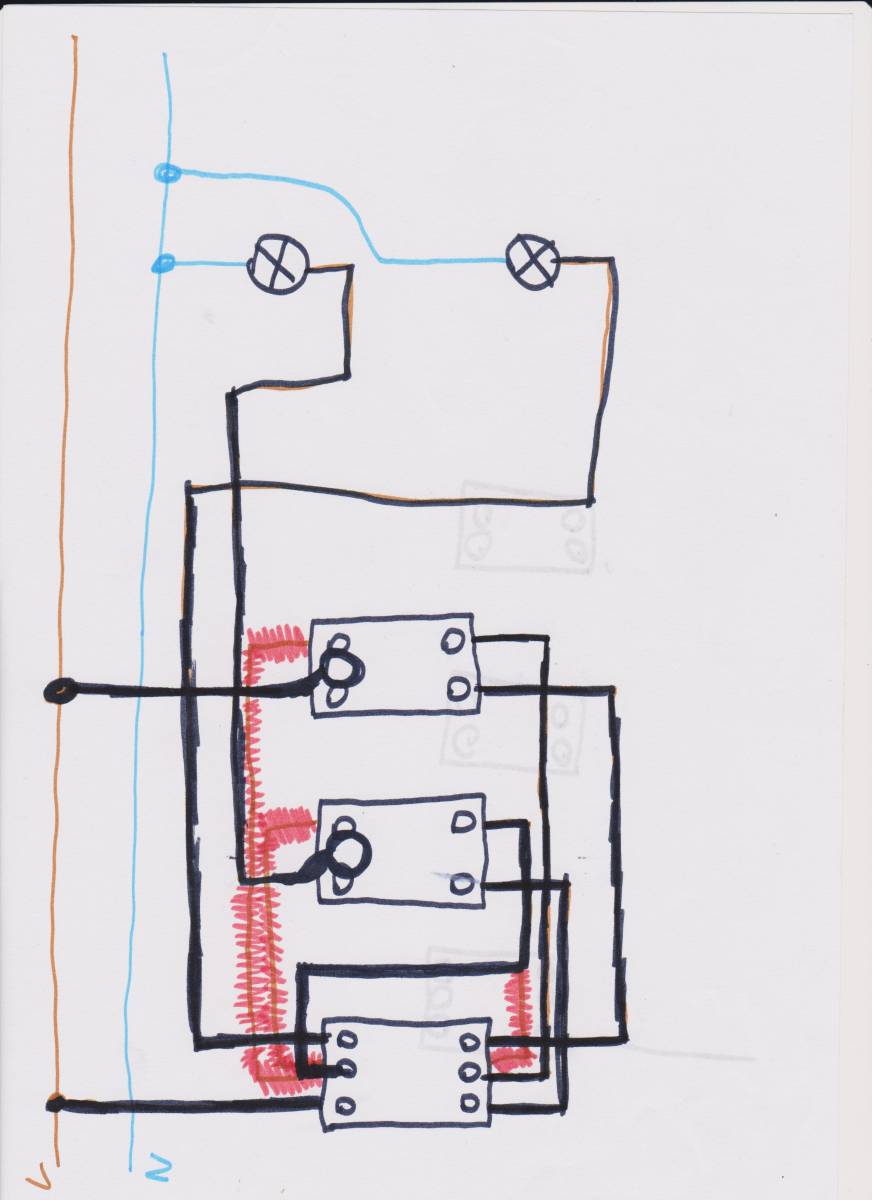

Bylo by to takto šipka ukazuje na kolečko, tato kolečka reprezentují skutečné přípojné body - šroubky nebo svorky u bezšroubkových, čáry mezi přípojnýmy body reprezentují skutečné vodiče. Nic na tom není. Přecvakáváním vypínače se mění pozice té šikmé čárky uvnitř čtverců, můžete si tedy představit cestu přes kterou je obvod uzavřen a co se stane když se stav kteréhokoli vypínče změní.

Ohodnoceno: 0x

Od: patrik*
Datum: 05.10.14 20:23

Děkuji moc za vysvětlení díky

Od: osel
Datum: 05.10.14 19:29

:) proč to neuděláš tak že zapojíš dva vypínače 6+6?

Od: patrik*
Datum: 05.10.14 19:37

Nevím počítal jsem s tím že by se do těch dvou jednopáčkových vypínačů dala třeba doutnavka

Od: osel
Datum: 05.10.14 21:50

Takhle to bude svítit lépe :)

Datum: 05.10.14 22:06
avatar
Patriku, proč ze sebe děláš osla?
Už jsi tu měl více nicků, více dotazů na to samé, více odpovědí a nedáš si říci.
Najdi si elektrikáře, ve vlastním zájmu.
Ohodnoceno: 0x
