Zapojení chániče

Od: Datum: 15.07.14 23:21 odpovědí: 5 změna: 16.07.14 22:37

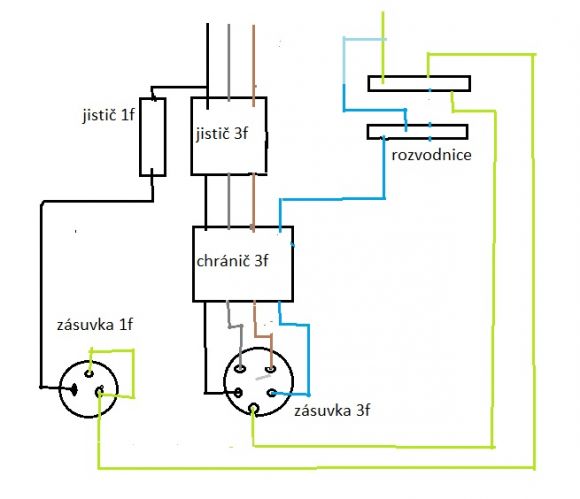

Máme starý třífázový čtyřžilový rozvod a potřebujeme pětikolíkovou zásuvku. Je možné to takto zapojit - viz obrázek?



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: fiser22*
Datum: 15.07.14 23:34

Ano, je to možné, jen přívod N do chrániče by měl jít z PEN lišty rovnou a až z chrániče N na můstek

Ohodnoceno: 0x

Od: fiser22*
Datum: 15.07.14 23:47

ještě dodatek, pokud tu 1f zásuvku děláte novou, proč ji nedat též pod chránič?

Ohodnoceno: 0x

Od: hop®
Datum: 15.07.14 23:36
avatar

Máte to dobře, možná ta jedna svorkovnice je tam zbytečná, vedl bych to napřímo...

doplněno 16.07.14 20:25:

Pochopilm jsem, že v dotazu jde především o zapojení třífázové zásuvky. Ale výhrady kolegů k té jednofázové jsou opodstatněné...

Ohodnoceno: 0x

Datum: 16.07.14 20:19

Ahoj. A co ten žlutozelenej drát, v 1f zásuvce, jak jde na kolík až v druhým gardu?

Ohodnoceno: 1x

Datum: 16.07.14 22:37
avatar

Zapojení je v pořádku a pokud už něco předěláváte na TN-S, tak jsem pro ty dva můstky v rozvodnici. Modrý pak používat pak výhradně pro novou instalaci. Připomínka k vedení PEN na kolík a pak na zdířku u 1f zásuvky od @humbucker je dost zásadní.

Ohodnoceno: 0x
