Rozebíratelný spoj dvou trubek

Od: Datum: 11.07.14 17:15 odpovědí: 13 změna: 13.07.14 14:11

Zdravím,

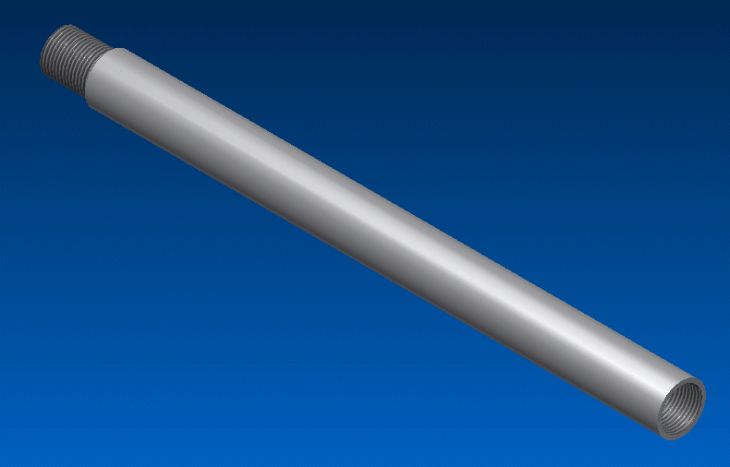

potřebuji vyrobit 7ks 700mm trubek (60x5mm), tak aby je bylo možné je dle potřeby spojovat v jednu dlouhou tyč.

Výsledek musí mít co největší odolnost v tahu a venkovní povrch musí být hladký.

Nechce se mi točit vnitřní a vnější závit z plného materiálu a tak se ptám jestli někoho napadá nějaký vhodný existující díl, který bych mohl použít a na oba konce navařit.



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: pcmani*
Datum: 11.07.14 22:06

koupit leda várnou mufnu a a závit pokud nechcete závity točit

Ohodnoceno: 0x

Datum: 12.07.14 12:53

Na tu varnou mufnu a závit jsem také už koukal, ale tím nedokážu udělat hladký povrch spojené trubky (pořád budou hodně vidět spoje).

Takže mi asi nezbyde nic jiného než si to vytočit nebo nechat vytočit. Uvidím za kolik to nabídnou okolní zámečníci...

Od: lmgify
Datum: 12.07.14 13:42

Ted zjistuji, ze se pta @requied ,takze sem prichazim, protoze se tady neco dozvim *smich*

Jestli to chapu, tak ty mufny se do te trubky navari. Vnejsi a vnitrni prumer to ma stejny a kdyz se ten svar obrousi, tak by tam nic (moc) videt byt nemelo. Nebo to potrebujes jeste hladsi?

Pri rezani tech zavitu do sten ti tam podle me nezbyde skoro vubec zadny material *sok* Budes tam mit trubku tak 1,5mm silnou (+ cca 2mm zavit + 1,5 mm tloustka steny v druhe trubce). Nebo se mylim? Staci to? *nevi* Celkova delka spojene trubky bude 7x0,7m = skoro 5m *sok*

Zajimalo by me, na co to potrebujes, Nic me nenapada. Koupil bych trubku prislusne delky. Jestli to chces prevazet v aute nebo rozebirat, tak bych chapal, ze je lepsi to rozdelit na casti kolem 2m, ale 70cm?

Ohodnoceno: 0x

Datum: 12.07.14 14:20

Pokud bych řezal závit opravdu přímo do té trubky, tak tam moc materiálu nezbyde. (trubka 60x5mm)

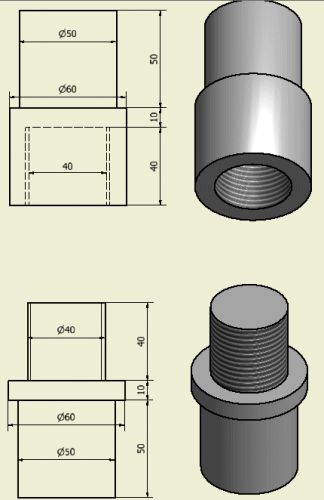

Ten "závit" (z posledního obrázku) co potřebuju vytočit, tak tam je materiálu dostatek. Výsledek se pak zarazí do té trubky a ovaří a obrousí. Případně se to může pojistit čepem zkrz.

Výsledná dlouhá tyč by měla být pokud možno co nejhladší.

Jinak celé to bude "protlačovací tyč" pro zemní protlak. Takže 70cm (max 1m), aby startovací jáma nemusela být tak obrovská :)

Od: lmgify
Datum: 12.07.14 15:47

O te protlacovaci tyci uz jsem kdysi taky premyslel (protahovani pod chodnikem a silnici) a dosel jsem k velmi podobnemu reseni! Kratke tyce, sesroubovavane dohromady. Chtel jsem ale delat vetsi diru. Prumer tak 10cm, aby se do toho neco veslo.

Jak jsi z toho chtel pak dostat tu hlinu? Predpokladam, ze trubka zustane navzdy v zemi. Ja do toho planoval protahnout neco umelohmotneho, aby kabely uvnitr byly porad chranene pred hlinou i kdyz trubka prorezne a rozpadne se.

Na to prorazeni ti opravdu staci ty mufny. To po svareni a obrouseni bude dostatecne hladke. Predpokladam, ze ty tvoje mufny jsou dute. V tom obrazku vypadaji jako ze jsou plne :)

Jak jsi planoval, ze to budes do te zeme zarazet? Me nic lepsiho nez velke kladivo nenapadlo :(

Jak planujes to smerovat? Ja myslel, ze bych si postavil presne rampu a po te by se ta trubka pri zatloukani posouvala. Jedine tak se da zajistit, ze bude porad spravne smerovat (stranove a vyskove). Vim, jak clovek dokaze ujet uplne mimo i na kratke vzdalenosti. Pod chodnikem sirky 1m jsme v praci netrefilli protistranu snad o 25cm! *sok* Sef nechtel ztracet cas zamerovanim a porad se ptal, proc nic nedelame a abysme uz zacali prorazet *zed*

Jsem rad, ze jsem sem prisel. Jak jsem rikam - vzdycky se tady neco dozvim. *smich*

Ohodnoceno: 0x

Datum: 12.07.14 16:05

Zaměření se dělá optikou. Ta tyč se pak procpe hydraulikou na požadované místo.

Když úspěšně proleze, tak se vymění špička za rozšiřující kužel a zatáhne se zpět trubka potřebné velikosti.

Proto to musí odolat i na tah.

doplněno 12.07.14 16:46:

Profesionálně? spíš nejdostupněji :)

Nehodlám dát někomu za 5m protlaku 17000,-, to to radši postavim a pak hodim do šrotu.

2 stejné pístnice si seženu bez problémů, hydraulický agregát mám, takže asi tak.

Náklady na stavbu nepřesáhnou 5000,-

něco takového stavím:


a tady je vidět to zaměřování:


Od: lmgify
Datum: 12.07.14 16:35

Aha, ty to chces delat takhle profesionalne :) Ja spise premyslel o reseni "chudeho muže". Proto take to velke kladivo misto pronajmu hydrauliky.

Ohodnoceno: 0x

Od: lmgify
Datum: 12.07.14 17:03

Myslel jsem, ze chces delat neco takovehoto:



Ohodnoceno: 0x

Datum: 12.07.14 17:08

Tohle je tlačený pneumaticky a je to spíš na menší průměry. Navíc je to mnohem složitější na výrobu.

Potřebuji zpět zatáhnout 150mm kanalizační rouru a to grundomat nedá...

Od: lmgify
Datum: 12.07.14 17:16

Logicky chapu,jak jde protlacit 5cm trubka, ale jak je pak mozne "pritahnout" nazpatky 15cm kuzel, to mi hlava nebere, Ze by ty pisty meli takovou silu v tom podtlaku?

Ohodnoceno: 0x

Datum: 12.07.14 17:21

Tomu pístu je jedno jestli tlačí nebo táhne. Jeden udělá klidně 20t, takže ve dvou 40t. Záleží z jaké strany se do něj pustí tlak.

No a protože se tyč při tažení neohne, tak proto se díra nejprve propíchne menší tyčí a velký průměr se získá až tažením zpět.

doplněno 12.07.14 17:25:

Jinak už jsem to asi vyřešil.

Zjistil jsem že se prodává závitová tyž M42.

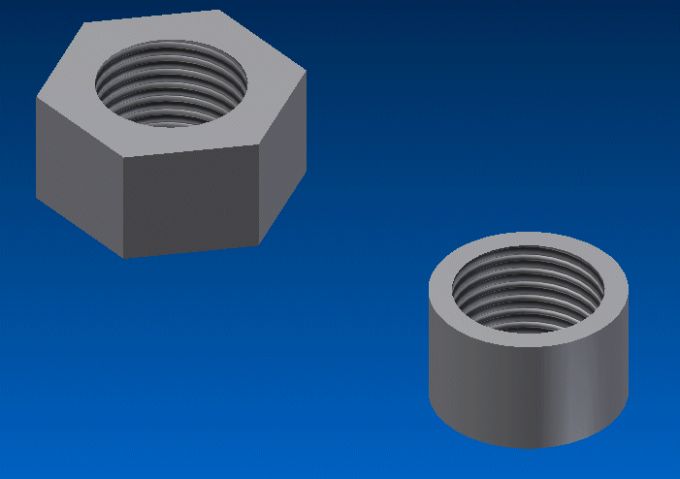

Takže z M42 matek utočim šestihran aby šla osadit do té 65mm trubky a je to přesně co potřebuju.

Jednoduché na výrobu a tím i levné.

Od: lmgify
Datum: 13.07.14 13:45

Snazim se tady pochopit, jak chces pridelat tu M42 dovnitr te trubky *ee*

Puvodne jsem to chapal tak, ze vezmes matky M42, seriznes ten setihran tak, aby byly na obvodu kulate, vlozis je do trubky a tam je zavaris. Jenze se koukam na rozmery matek M42 a musel by jsi ubrat opravdu hodne materialu. Podle te tabulky to spise vypada, ze by to jakz-takz fungovalo u M33. Osobne bych spise dal M30, kde se jen lehce srazi ty hrany.

Asi ale chapu spatne, jak jsi to myslel.

Taky by zajimalo, proc kupujes zavitovou tyc. Je to proto, ze sehnat srouby M42 je problem? Že kdyz se prodávají, tak jen po bednách 100ks a jejich cena je uplně mimo (25 tisic za bednu)? Nebo je to proto, že je jednoduche sehnat tu závitovou tyč?

Jak jsem psal, když jsem o tom tak přemýšlel, tak bych šel se šroubem a matkou M30 nebo závitová tyč M30 a 2 matky.

Ohodnoceno: 0x

Datum: 13.07.14 14:11

Závitová tyč je mnohem levnější než šroub... cca 600,-Kč/m a dá se lépe sehnat.

Když se z matky odtočí ten šestihran, tak tam zbyde stěna cca 6mm, takže dostatek materiálu.

Pravděpodobně ty matky dám 2 za sebe, aby to drželo na víc závitu.

Pak to narazím do trubky, viditelný kraj ovařím a na druhém konci to provrtám a zajistím čepem.
