Zapojeni zasuvky a vypinače

Od: Datum: 29.06.14 22:02 odpovědí: 12 změna: 30.06.14 10:52

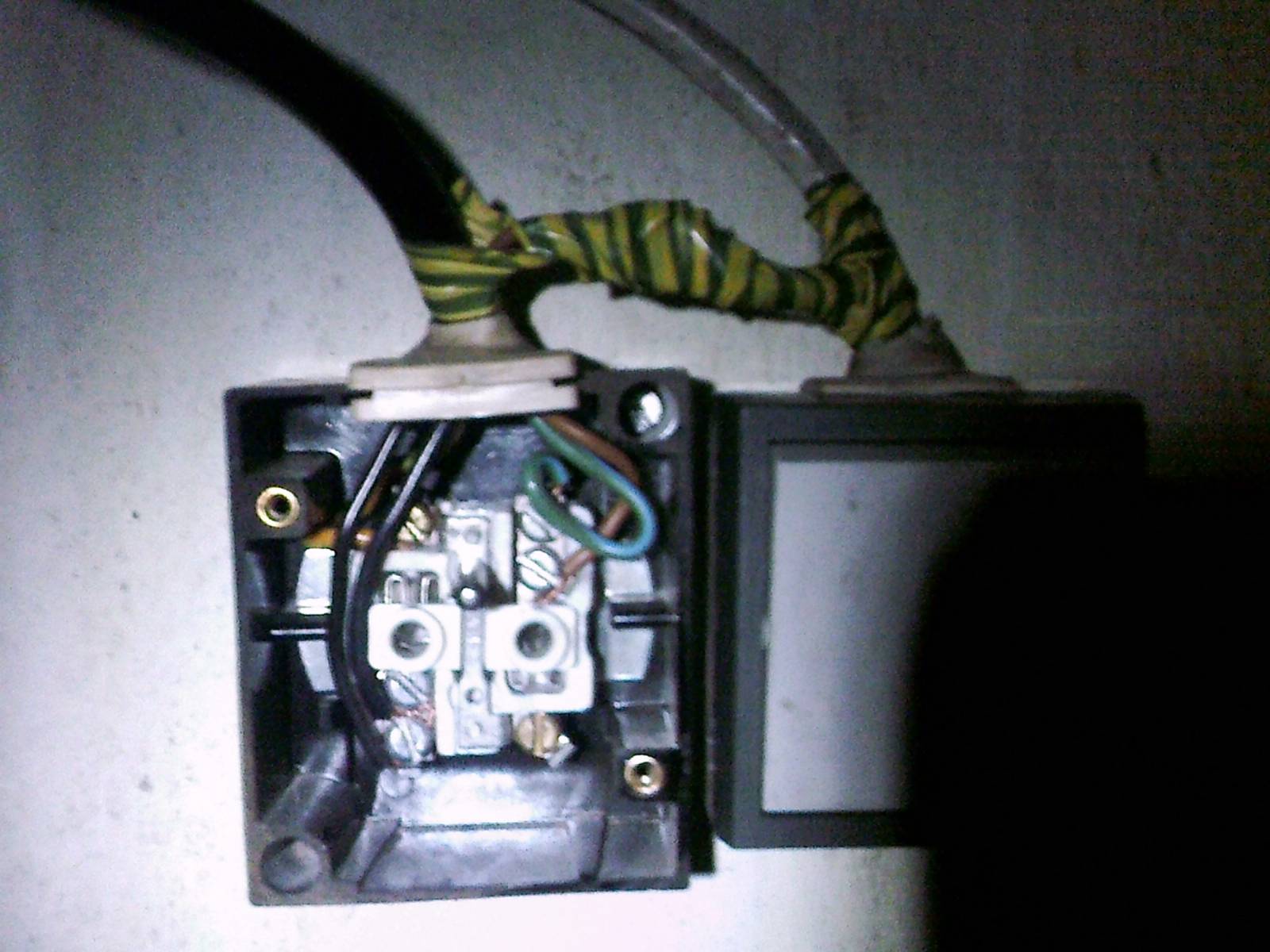

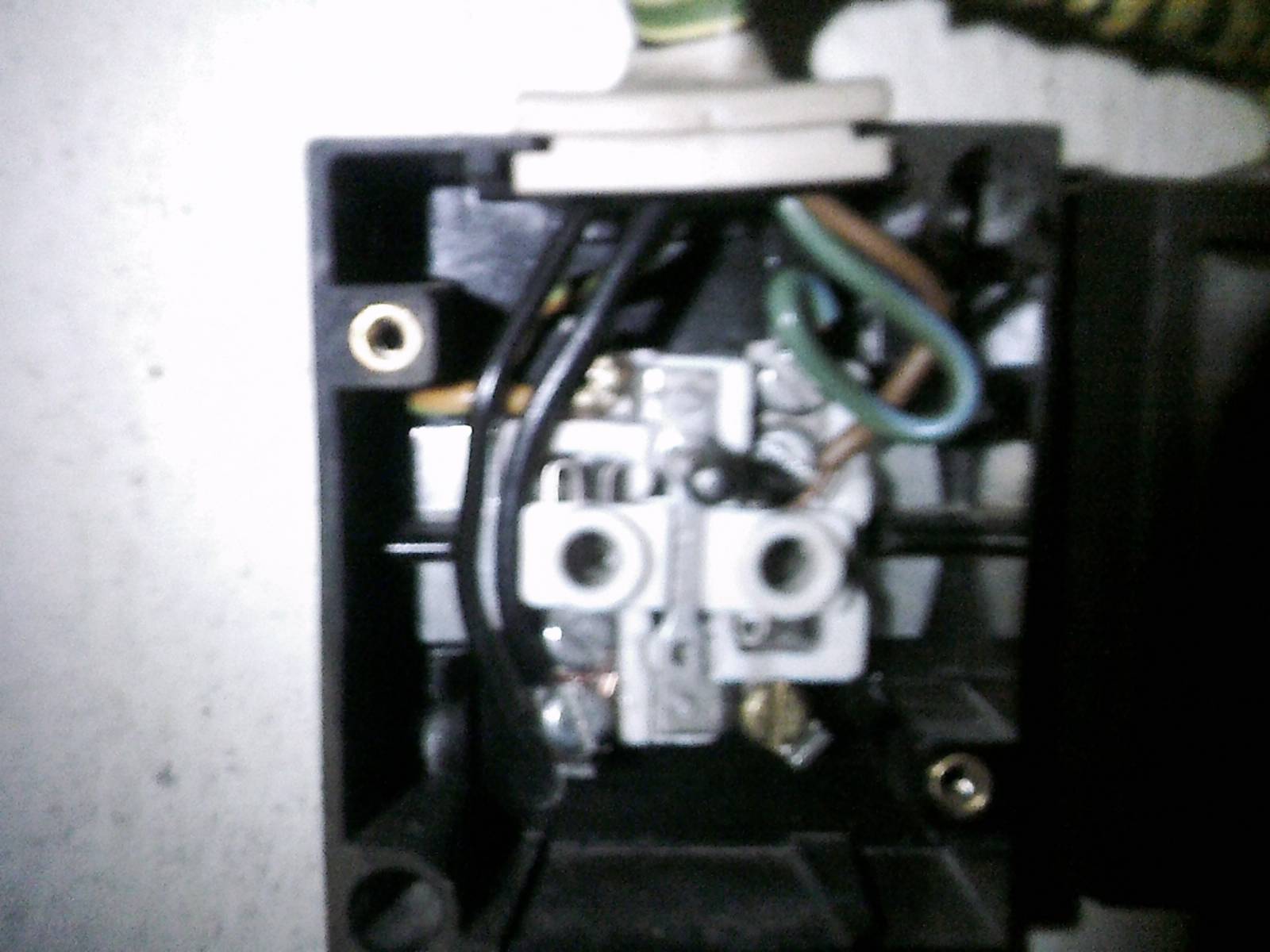

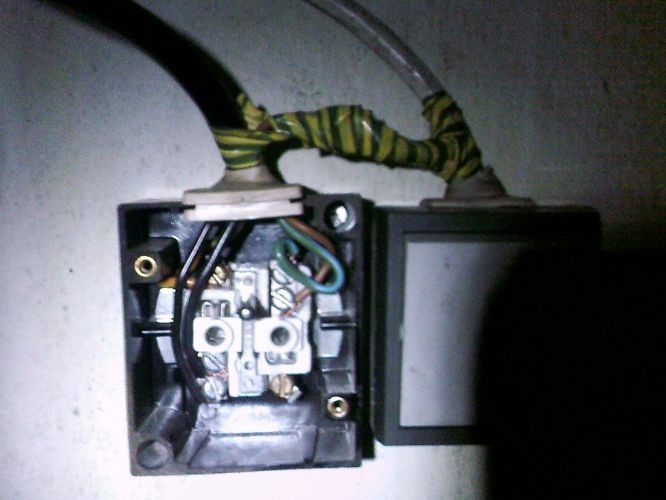

Zravim mam menši problem stary znami mi zapojil na pude el. zasuuvku a vypinač na světlo ale jak to vyada mam z toho strach ale je vyučen eletřikař ale u to nejaky ten patek nedela přikladam fot jestli to je dobře zapojene radši sem jestě nenahodil pojistky :D protože se bojim a nejhorši je že jak to delal mel neco vypite. ja nejsem velky odbornik na to tak se radši ptam předem děkuji za odpoved a omlouvam se a horši kvalitu snimku



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: hop®
Datum: 29.06.14 22:13
avatar

Těžká "partyzánština", taky bych se toho bál. Vyměňte elektrikáře, dokud jste naživu...

Ohodnoceno: 0x

Datum: 29.06.14 22:13

Ty barvy tam nesedí,těžko posoudit musel by být otevřený i vypínač a nafocený.Dělal to elktrikář tak snad ví co dělá.Je to dvouvodičová soustava?V zásuvce chybí propojení se zemí.

doplněno 29.06.14 22:15:

Omlouvám se zem je připojena nevšiml jsem si zelenožlutého na zem je připojen.

Ohodnoceno: 0x

Od: ovczaak*
Datum: 29.06.14 22:23

ta zásuvka bude relativně ok,mslm,že vlevo nahoře má ochranou nulu,žz,vpravo pracovní,modrou a vlevo černá fáze. to je asi ten černý kábl. ze zásuvky odchází hnědý asi jako pracovní nula snad až do světla, a černý jako fáze přes ten vypínač. fungovat by to mohlo. co je ta boule uprostřed žlutozelené izolačky? čokoláda? snad to bude fungovat,ale ten elektrikář měl v krvi 3,9!

Ohodnoceno: 0x

Od: buss®
Datum: 29.06.14 22:24

No až na to připojení vypínače od zásuvky, netradiční ... ze zásuvky bere fázi a nulák. Mohl to třeba provrtat a připojit přes stěny.

Ohodnoceno: 0x

Datum: 29.06.14 22:31
avatar

Ta do toho bych nešel.

1. Váš elektrikář měl vše vyzkoušet a přeat vám i s nahozeným jističem.

2. Ta propojka mezi vypínačem a zásuvkou je nehoráznost.

3. Pravděpodobně jste kupoval zásuvku a vyrábí se dvojité provedení zásuvka vypínač. Tím by ten propoj odstranil.

http://www117.abb.com/catalog….asp?thema=4569&category=1542

Taktéž doporučuji vyměnit elektrikáře.

Ohodnoceno: 0x

Od: carlosbomber
Datum: 29.06.14 22:34

ješte jak si pamatuji tak hnedy kablik jde přimo na světlo a černy jde na vypinač tak asi proto tam ma tu izolaci mezi zasuvkou a vypinačem ale ted sem se odhodlal a zapnout jistič a když sem přemeřil zasuvku zkoušečkou tak me obe zdiřky sviti a když zapnu vypinač nic se nerozsviti a žarovka je dobra tak teda nevim bud mi tu nekdo poradi jak to předelat a neradte prosim at si zavolam elekrikaře to udelam tak i tak at to po me zkontroluje

Datum: 29.06.14 23:33

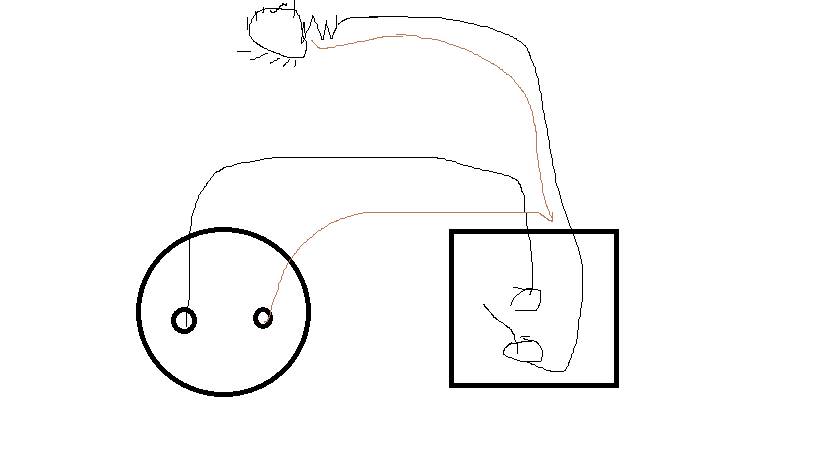

chce to vidět to zapojení v tom vypínači ale má to být nějak takhle (sorry nejsu žádný grafik )

ještě múžete zásuvku i vypínač z boku provrtat a dráty prostrčit dírou ať to tak nedráždí oči

Ohodnoceno: 0x

Datum: 30.06.14 00:21
avatar

Pravděpodobně to máte zapojeneé jak to nakreslil @magor. Takže vám to nemůže fungovat. Musíte jít do krabice a z ní připojit zásuvku.

doplněno 30.06.14 22:16:

@requied máte pravdu, jen jsem to v rychlosti proběhl a do vypínače jde fáze a to spánám na žárovku, kde je nula. Pak jsem předpokládal, že připojil zásuvku paralelně ke svorkám vypínače. Nikde není vidět, že je ze světla přivedena nula, tak jsem s ní nepočítal. prostě je nafocena jen část a kabel ke světlu může nýt třížilový. Pokud je ze světla přivedena nula, tak to fungovat bude. Takže se omlouvám.

Ale ono to bude asi úplně jináč, když tazatel rozsvítí a nic se neděje. Pak mu svítí fázovka v obou zdířkách. Neví napětí, tak bych hádal, že na jednu jde fáze a na druhou indukované napětí, které vznikne na nepřipojeneém drátu. Ale je to jen hádání.

Ohodnoceno: 0x

Datum: 30.06.14 10:52

Proč by to podle zapojení viz @magor nemělo fungovat?

Že je to hezká tvořivost a být to tak nemá, je už jiná otázka.

Ohodnoceno: 1x

Od: yy
Datum: 30.06.14 05:58

Ten elektrikář by měl vrátit výučák. Za tohle bych ho vyrazil i s futrama, Řemeslo braň se!

Ohodnoceno: 0x

Datum: 30.06.14 06:18

No je to prasečina

Ohodnoceno: 0x

Od: 111®
Datum: 30.06.14 08:56

vyučený neznamená to samé co dobrý elektrikář..ten může mnohdy být i nevyučený...

Ohodnoceno: 0x
