Rozvodná skříň - identifikace

Od: Datum: 23.06.14 18:15 odpovědí: 6 změna: 23.06.14 21:24

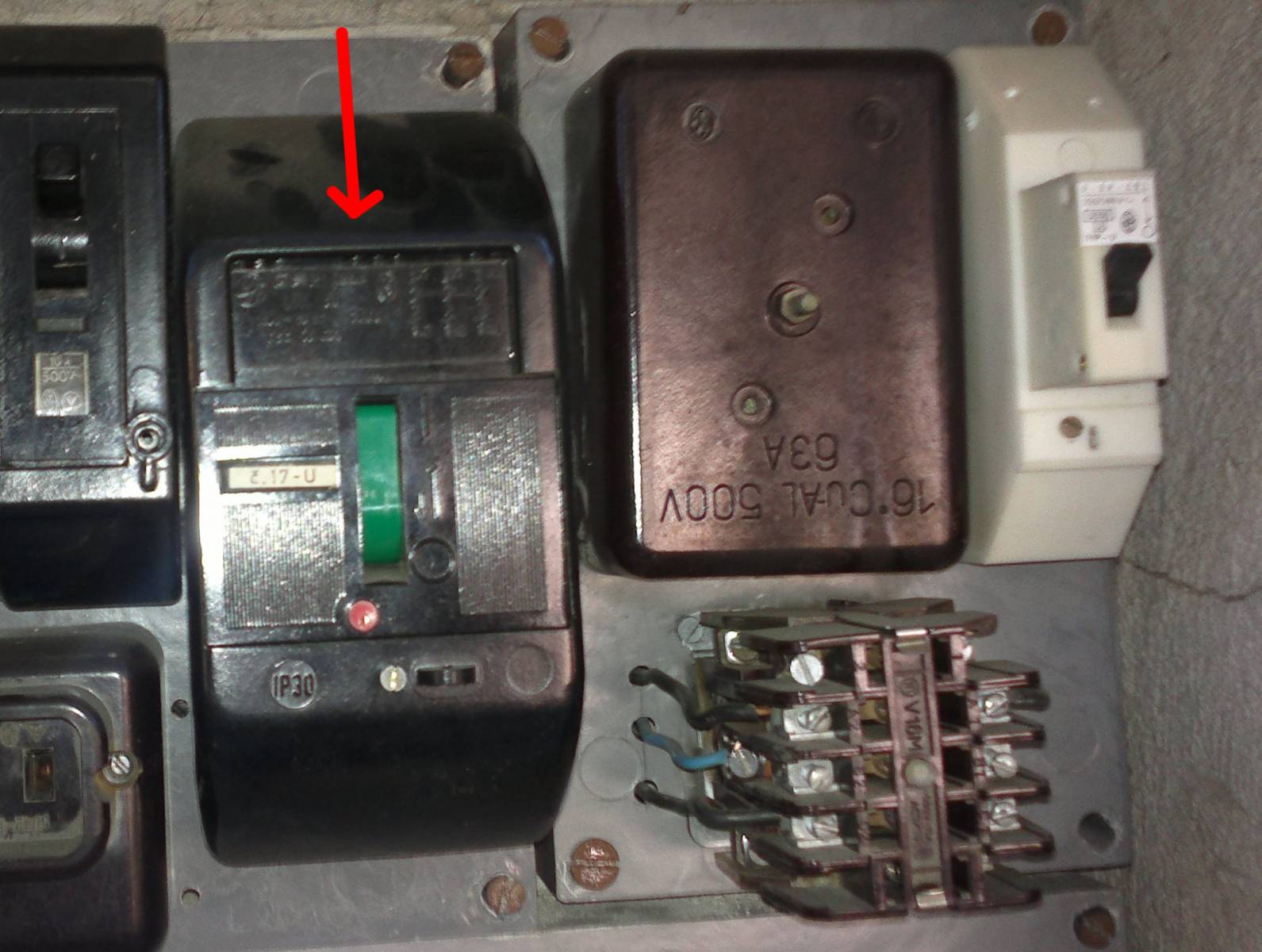

Ahoj, co je prosím Vás to označené červenou šipkou? Děkuji



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 23.06.14 18:17
avatar

Třífázový jistič staršího provedení.

doplněno 23.06.14 18:25:

Konkrétně motoroivý, 3 x 12 A

Ohodnoceno: 0x

Datum: 23.06.14 18:19
avatar

To je prosím třífázový jistič, nejvíce užívaný k jištění motorů, ovšem nucená lidová tvořivost minulého režimu tento jistič používala takřka k čemukoliv.

Ohodnoceno: 0x

Datum: 23.06.14 18:19

Vypadá to jako třífázový jistič. Hodnotu proudu na obrázku ale nelze přečíst.

Ohodnoceno: 0x

Datum: 23.06.14 21:09
avatar

Zdravím

Jelikož je pod táhlem červené vybavovací tlačítko, tak je to třífázový napěový chránič. Je to předchůdce proudového chrániče. Hlídal napětí na nule a pokud stouplo nad tehdy bezpečné napětí 65 V tak vypnul obvod. Jelikož měl mnoho nevýhod, hlavně že se musel táhnout izolovaně zemnící drát do určité vzdálenosti od rozvaděče a kolidoval s napětím třeba souseda, dnes se nepoužívá a nahrazuje se proudovým chráničem.

Ohodnoceno: 0x

Datum: 23.06.14 21:21
avatar

Vlado nevím, ruku do ohně bych za to nedal. Podle mě se jedná o klasický starý jistič J7K50.

To tlačítko je pouze na vyražení nebo odaretování po vybavení.

Ohodnoceno: 1x

Datum: 23.06.14 21:24
avatar

Nebudu Vás přesvědčovat, ale myslím, že se mýlíte. Ten červený vybavovací čudlík měly všechny jističe tohoto typu. Bez něj by totiž nešly vypnout, páčka byla v zapnuté poloze "zapuštěná" v tělese jističe. Pár desítek podobných mi rukama prošlo.

doplněno 23.06.14 21:29:

Napěové chrániče vypadaly podobně, ale mimo toho čudlíku měly ještě otočný knoflík (obvykle žlut).

Ohodnoceno: 0x
