Mám správnou myšlenku? HDO

Od: Datum: 01.05.14 20:03 odpovědí: 4 změna: 02.05.14 09:46

Zdravím, chci si jen utvrdit to jak se zapojuje HDO. Protože v tom mám nějaké nejasnosti. (je to jen pro zajímavost)

Přívod do baráku 3F a N z 1fáze je ještě před hlavním jističem odbočka přes 6A jistič která vede do HDO.

3F jsou vedené do elektroměru, a z něj do rozvaděče (to chápu) ale z 1fáze je pak opět odbočka (ale až za hlavním jističem) znovu do elektroměru, ale již se nevrací. A pak nechápu na co jsou do elektroměru tažené 2x N? Jedno N je tam aby proti mohl fungovat elektroměr (I/O) ale to druhé? A ted k HDO co je myšlono F? Řídící jednotka? A ten přepínač (stykač?) jen přepíná (zapíná) N? Takže na vývod N a 1 fázi v okruhu připojím stykač a když N sepne stykač na který ale stejnak musím připojit fázi a N z okruhu? Takže tedy musí komunikkovat HDO s elektroměrem pomocí těch nuláků? A ten výstup na N je tam jen aby vypínal zařízení aby nebralo drahý proud?

Děkuji, omluvte můj blbý dotaz, ale budu rád když mi vysvětlíte jak funguje HDO.

http://www.ah-energy.cz/images/schema6.jpg


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 01.05.14 21:18

Sazba se mění podle zapínaní a vypínání N

Odbočka z 1f. je provedena přímo v elměru a slouží pro napájení cívky sazby.

N je pro vlastní elměr.

"B" je spínané N z HDO pro cívku sazby.

F je napájení HDO

V byt. rozváděči je přes jistič na cívku stykače připojená 1fáze (Ovládání) a z elměrového rozváděče (HDO) připojené spínané N.

Ohodnoceno: 2x

Datum: 01.05.14 21:45
avatar

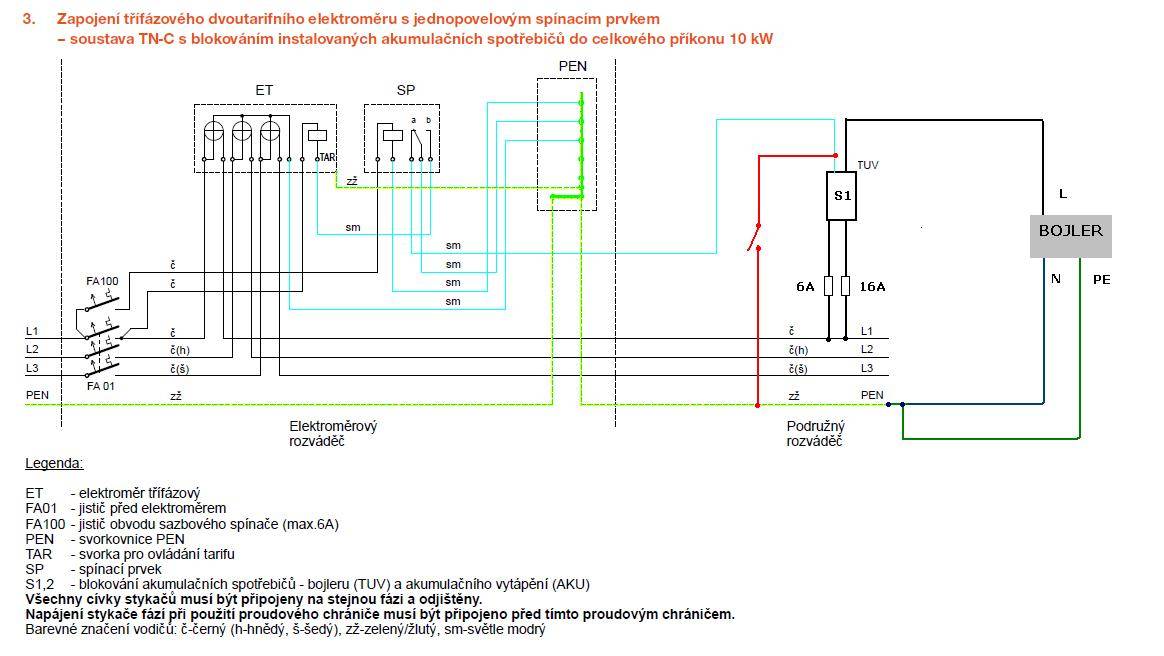

Myslím, že z přílohy bude vše jasné.

Ohodnoceno: 3x

Datum: 02.05.14 00:12
avatar

Jen slovně doplním @honzaferda. @zakus v tom udělal trochu zmatek.

Odbočka před hlavním jističem je napájení vlastního HDO, které musí mít vlastní jištění.

Odbočka 1F za jističem slouží k napájení cívky relé pro přepínání tarifů. Prakticky pokračuje sm vodičem na PEN.

K elektroměru je tažen sm právě pro onu cívku a dalsí sm je pro mapě´tovou a prodovou cívku na jejichž druhém konci jsou právě připojeny fáze. platí to však pouze pro přímé měření.

V připojovacích podmínkách jsem nenašel žádné F, ale HDO se označuje jako SP - spínací prvek. Celé vlastní ovládání je opravdu spínanou nulou. Na ovládacím prvku v domácnosti (kotli, bojleru) je přes jistič přivedena fáze a HDO tam připojuje nulu a tím zapíná daný prvek. proto při odpojení nuly je na sm vodiči fáze, což může být zajímavé, když si na něj šáhnu.

Nulou nic nezkazím, ale pokud bych spínal fází a podařilo se podobným způsobem zavést fáze, která není shodná s ovládací, tak máte na relátku 400V a ono pak krásně shoří. Je to taková menší obrana proti domácím úpravám, protože nejsou regulovány zákonem, ale připojovací podmínky ano.
