Zapojení motoru

Od: Datum: 22.04.14 08:02 odpovědí: 4 změna: 22.04.14 19:43

Dostal sem od známého motor s převodovkou z malého mandlu.

Mandl byl před demontáží napájen 230V.

Motor má ovšem 3 vývody.

Prosím o radu.

Děkuji.



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 22.04.14 08:21
avatar

K motoru musí být připojený rozběhový kondenzázor (mezi některé ze dvou vývodů). Jeho kapacita a konkrétní připojení by mělo být uvedené na štítku motoru.

doplněno 22.04.14 18:21:

Pokud se jedná o komutátorový motor (z fotky nelze poznat), je také možné, že se jedná o vinutí pro reverzní chod. U mandlu by se to dalo očekávat (pro uvolnění saseklého prádla).

Ohodnoceno: 0x

Datum: 22.04.14 19:43

Motor je indukční bez komutátoru,se 3 vývody.

Má dvojí vinutí, s vyvedeným společným vývodem.

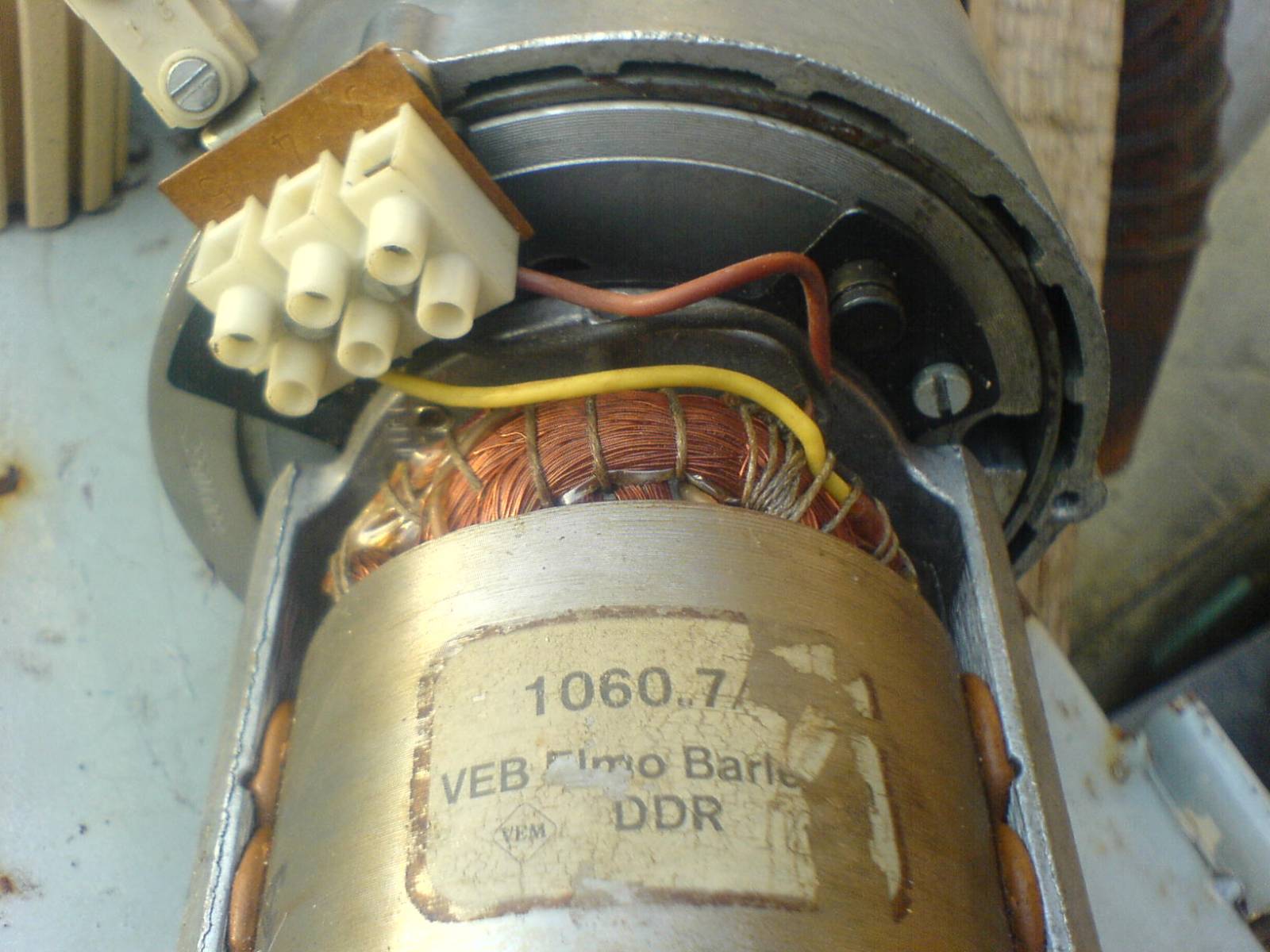

Bohužel,štítek na motoru je poškozen,což je patrné z fotografie.

Datum: 22.04.14 08:55

Jak píše magdon, při provozu na jednofázovou síť bude potřeba zapojit rozběhový kondenzátor. Napřed by bylo vhodné alespoň ohmmetrem pro jistotu zkontrolovat, že vinutí je symetrické (tedy že mezi všemi třemi naměříte stejný odpor) a také se ujistit, že motor neobsahuje rozběhový odstředivý spínač.

Potřebnou kapacitu kondenzátoru pak zjistíte podle příkonu motoru (v nouzi alespoň odhadem) a předpokládaného zatížení - druhu provozu.

doplněno 22.04.14 09:00:

http://www.badura.cz/vyp_kon/tec-moto.htm

Pokud nepředpokládáte využití plného výkonu motoru je možné i vhodné zvolit kapacitu o něco nižší. Motor bude mít nižší spotřebu a tišší chod (ale pochopitelně nižší max. točivý moment).

Ohodnoceno: 0x

Datum: 22.04.14 18:11
avatar

anebo má motor pomocné vinutí a svorky bývají - černá - společný přívod, hnědá - jeden směr, žlutá - druhý směr otáčení motoru (mandlu), ale nutno zjistit, na štítku původního mandlu toto bude

Ohodnoceno: 0x
