Jak zapojit dálkově ovládaný vypínač?

Od: Datum: 05.02.14 10:10 odpovědí: 21 změna: 07.02.14 22:41

Dobrý den,

moc bych ocenil radu jak zapojit nový vypínač s použitím stávající krabičky a rozvodů. Abych byl přesnějsí, v krabičce jsou 2 kabely (L-fáze a N-nula). Teď jsou zapojené na jednoduchý vypínač a světlo funguje.

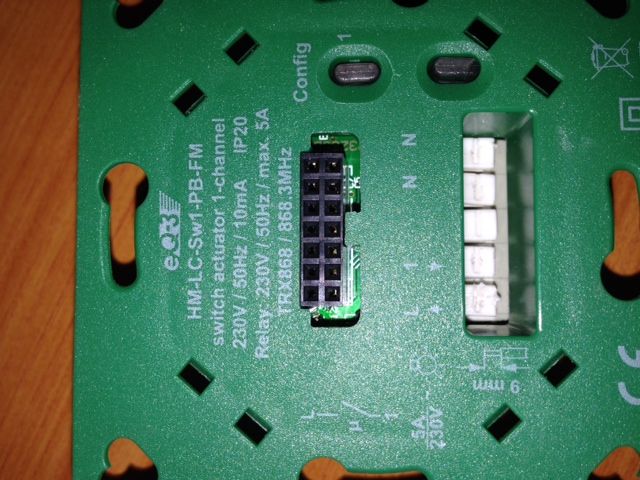

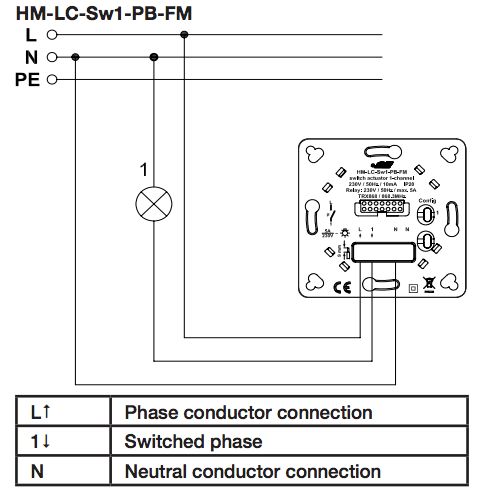

Nicméně, lámu si hlavu jak s použitím 2 drátů zapojit vypínač, který potřebuje L, 1, N viz obrázek a schéma).

Zkusil jsem přemostit 1 z N2, ale nefunguje to (světlo zapne a hned vypne). Předem moc děkuji za radu.



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: zabu
Datum: 05.02.14 12:14

Nelze bez úpravy instalace. Vy máte v krabičce fázi(L) a vývod fáze do světla, nikoliv nulák. Takže právě ten třetí drát(N) vám tam chybí. Pokud budete trvat na použití tohoto DO vypínače, musíte do té krabičky ten N vodič nějak dostat, a to je práce pro elektrikáře, který posoudí stávající instalaci, a zjistí odkud by to případně šlo. Nic pro amatéra.

Ohodnoceno: 0x

Od: hop®
Datum: 05.02.14 12:24
avatar
Myslim, ze v krabicce nemate fazi a nulu, ale prichozi "ostrou" fazi do vypinace, a pak vypinanou fazi ke svetlu. Pokud byste tam mel opravdu L a N, tak byste spojenim nerozsvitil zarovku, ale zhasnul barak.
K tomu stavajicimu svetlu je nulak priveden pravdepodobne z nejake krabicky nad vypinacem. Jedinou moznost vidim v tom, ze tuto krabicku najdete a z ni ten chybejici nulak privedete k novemu dalkovemu spinaci.
Ohodnoceno: 3x

Od: rides*
Datum: 05.02.14 12:41

Je to pravda, krabicka je asi 1m nad vypinacem a stropni svetlo je napajene kabelem z ni (ne ze bych to oteviral, ale zkousel jsem to detekorem kovu a proudu). Nicmene dekuji panove. Takze jedina alternativa je budto stahnouot N dolu do vypinace nebo pouzit alternativni spinac (jenom jako dalkove rele) primo v krabicce? (ne ze bych do toho ja sahal, spise to necham na elektrikari) ale dost me to zajima...

Datum: 05.02.14 13:19
avatar

Přesně tak, bez N ten aktor nerozcodíte. Dát aktor (přijímač) přímo do krabice nad vypínačem by mohlo být řešení, ale pochybuji, že se do krabice vejde. Bývají přeplněné dráty.

Ohodnoceno: 0x

Datum: 07.02.14 22:20
avatar

Zdravím

Minstrel. Dávám ti bod. Tak jako skoro vždycky. Na poradte si tě velmi vážím. Máš dobré odpovědi.

Ohodnoceno: 0x

Datum: 05.02.14 18:52
avatar

Tak toto řešení opravdu ne! Potřebujete vědět na jakou síť jste napojen a zda udělat úpravu na TN-S. Dva dráty jsou už dávno za námi a pak se každý diví proč mu to nefunguje.

Ohodnoceno: 0x

Od: hop®
Datum: 05.02.14 18:57
avatar

Nesouhlasím, je trošku zbytečné rozdělovat TN-C na TN-S pro jednu žárovku! A tímto rozdělením byste stejně potřebný drát (N bebo PEN) do vypínačové krabičky nedostal...

doplněno 05.02.14 19:15:

@mapel: nepočítám se mezi odborníky, tak prosím o podrobnější vysvětlení, předem díky !

doplněno 05.02.14 19:31:

@mapel, děkuji za info, ale přecejen by mne zajímalo, co má rozdělení PEN na PE a N společného s tím, že mi u vypínače chybí jeden drát. Děkuji za Vaši trpělivost, ale žádám vysvětlení !

Ohodnoceno: 0x

Datum: 05.02.14 19:10
avatar

Odborník dostane.

doplněno 05.02.14 19:20:

To opravdu není na odpověď od zeleného stolu. To nedělám, ale vyřeši se to dá podle konkrétních podmínek (už jsem o tom psal). Proto jakýkoliv návod by mohl být zavádějící.

doplněno 05.02.14 20:30:

Trochu jsme sklouzli jinam. Jedná se o základní zapojení aktoru a tam 3 pracovní vodiče nepotřebuji, trochu jsem se nechal zmást špatně položenou otázkou. Řešení přechodu z dvoudrátu na třídrát je v tomto případě zbytečné.

Principiální rozdělení na třídrát je jasné a pak můžeme diskutovat co předpisuj normy zako základní minimum a co je vhodné udělat. Různí elektrikáři vám řeknou různé názory a budou vždy pravdivé. Vždy záleží na konkrétních podmínkách.

Ohodnoceno: 0x

Od: hop®
Datum: 05.02.14 20:36
avatar

@mapel: původní dotaz je v základu jasný, tazatel má dva dráty a k zapojení potřebuje tři, že jejich význam a funkci špatně odhadl a popsal se zde občas stává. Výsledek je ale jasný, jeden drát chybí.
Každopádně děkuji za trpělivost, jsem rád že jste mi záležitost objasnil a tím vlastně i souhlasil s mými názory, hezký den! *slunce*

Ohodnoceno: 1x

Datum: 05.02.14 19:22
avatar

Já mysím, že v celkovém pojetí této otázky je to takřka bezvýznamná poznámka.

Ohodnoceno: 1x

Od: hop®
Datum: 05.02.14 20:41
avatar

@rides: optimální řešení bych viděl v tomto: místo původního vypínače dát nějaké elegantní víčko a ten přijímač DO (z fotky) dát do té krabičky nad vypínač, tam také odpojit původní dva dráty do vypínače. Šikovný elektrikář má přepojeno za pár minut a je to bez sekání. Co Vy na to?

doplněno 05.02.14 20:42:

... v krabičce možná bude třeba nahradit stávající věneček wagosvorkami, aby se tam strojek vešel, třeba bude nutné "zabojovat" i s hloubkou krabičky, ale větší problém nevidím...

Ohodnoceno: 2x

Datum: 05.02.14 21:15
avatar

Problém je v tom, že něco koupím a pak nevím co s tím. Pokud nechci nic sekat a přeidělávat dráty, tak jako elegantní řešení vidím ponechat stávající vypínač a použít RFSA-11B a mám inteligentní vypínač bez větší práce.

Ohodnoceno: 0x

Od: hop®
Datum: 05.02.14 22:12
avatar

@mapel - a ten Váš elektronický bazmeg, který jsem musel vyguglit dáte kam? Předpokládám, že pod vypínač, že? A bude Vám tak k čemu? Naprosto k ho*nu, když tam nemáte ten zatracenej NULÁK, že?
Nezlobte se, ale na Vaše nesmyslné odpovědi začínám být alergický, začnu je ignorovat, mějte se...

doplněno 05.02.14 22:34:

@mapel aha, ale do toho lustru si tazatel může naprosto v pohodě nacpat i ten svůj strojek a nemusí kupovat nic jiného...

doplněno 05.02.14 22:44:

@mapel: původně to byla debata o elektrickém zapojení, nehledejte nesmyslné argumenty...

Ohodnoceno: 0x

Datum: 05.02.14 22:32
avatar

@hop ne ten dáte do světla a na vypínač nemusíte šahat. A ono to funguje. Není to zázrak, jen to pochopit.

doplněno 05.02.14 22:40:

@hop to může, ale rozměrově mu to nějak nevyjde. Strojek je určen do krabice.

Ohodnoceno: 0x

Od: rides*
Datum: 07.02.14 09:16

Je to jenom castecne poravda. Inteligence vypinace zalezi na propojeni se systemem a dalsimi zarizenimi. Tenhle RFSA-11B je mozna inteligentni, funguje na 868 MHz, ale ja mam dalsi cidla a programy, ktere vyuzivaji "bi-directional" komunikaci a cele je to postaveno na jinem systemu. Inteligence vypinace neni jenom v tom, aby se vypnul a zapnul nejakym dalkovym ovladacem ale programem. Treba "ON" pri detekci pohybu pohybovym cidlem, pokud cas = astrologicka noc A aktualni cas

Od: rides*
Datum: 07.02.14 08:55

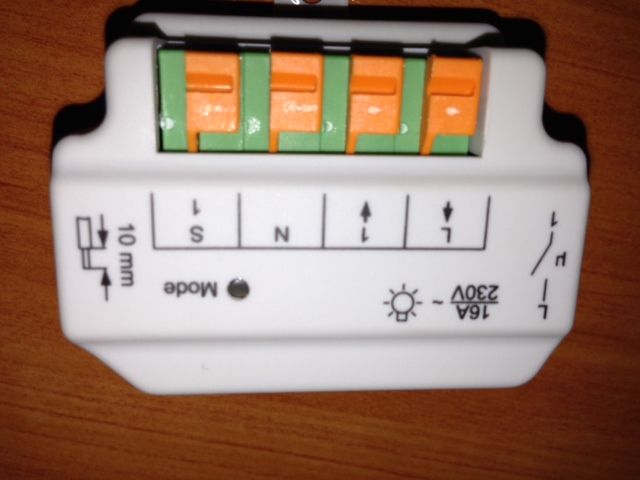

To je docela dobry napad. Bohuzel jsem se sem dostal az ted takze se omlouvam za spozdeni. Dalsi alternativa by byla dat do krabicky pouze dalkove ovladany spinac. Melo by to stejnou funkci jako tento vypinac na fotce, nicmene ve vysce skoro 2m opravdu nikdo vypinac pouzivat nebude..

Elektrikare rozhodne pozvu a moc dekuji za rady. Jenom jsem se snazil pochopit, proc se vypinace delaji pouze s 2 kabely kdyz ve zdi jsou stejne 3... Ale je to asi irelevantni kdyz jde prerusit ten kabel do vypinace primo v krabicce a dat tam rele/spinac.

Datum: 07.02.14 22:00
avatar

Pokud je to součástí nějakého systému, tak je potřebné se podívat na celou věc z pohledu toho systému.

Co se týká vypínače - spínače, tak ten má ta úkol přivádět fázi na určené místo - řazení 1 a proto mu postačují dva póly. Pro případné rejpálky další druhy řezení už mají více pólů a řazení 2 vypíná L a N, což je jediná výjimka, kdy je ovládán i nulový vodič.

Ohodnoceno: 0x




Od: hop®
Datum: 07.02.14 22:09
avatar

Jsem rejpálek, smiřte se s tím...

Většina strojků potřebuje tři dráty - k funkci fázi a nulu. Třetí drát je výsledek funkce strojku.
Obyčejný vypínač není inteligentní, nepotřebuje napájení (L+N), ale pokud má ten "chytřejší vypínač" trošku přemýšlet, potřebuje zdroj energie...

doplněno 07.02.14 22:10:

... sorry že jsem se vrátil k tématu...

Ohodnoceno: 0x

Datum: 07.02.14 22:41
avatar

@hop Prosím k otázce. Zněla proč je vypínač na dva dráty a nikoliv o fukcích inteligentví instalace. Pokud přesnost, tak jí dodržujte.

Ohodnoceno: 0x

Datum: 05.02.14 18:50
avatar

Musíte udělat bod rozdělení, lze to i u dvoudrátu síť TN-C, ale návod vám tu nedám. Je to práce pro odborníka, který posoudí stav současné elektroinstalace a navrhne řešení.

Ohodnoceno: 0x

Datum: 05.02.14 19:25
avatar

Bod rozdělení by byl v tomtopřípadě jen bod pro poruchu, připadá mi úplně zbytečné to řešit, jde-li o namontování chytřejšího vypínače.

Ohodnoceno: 0x
