Nastavenie tlaku v kotli Protherm KTO 12

žlutá je plyn,velká páka uzávěr do otopné soustavy,pak jedině ten malý co je u něj hadice .,jinak to nevidím-))

Dopouštění vody je zelená hadice a dva ventily s červenou páčkou.

Žlutá je plyn.

Díky všetkým za tip!

Ten tlak ste dedukovali správne, je ohreve je to 1,3 Bar. Voda sa podľa návodu musí dopúsťať pri 30C, tak si budem musieť vupnúť na 1/2 dna ohrev vody a následne to skúsim doplniť.

Ps. sú tam 2 zelené hadice s červenými ventilmi, tipujem správne, že ste mysleli tú na pravej strane.

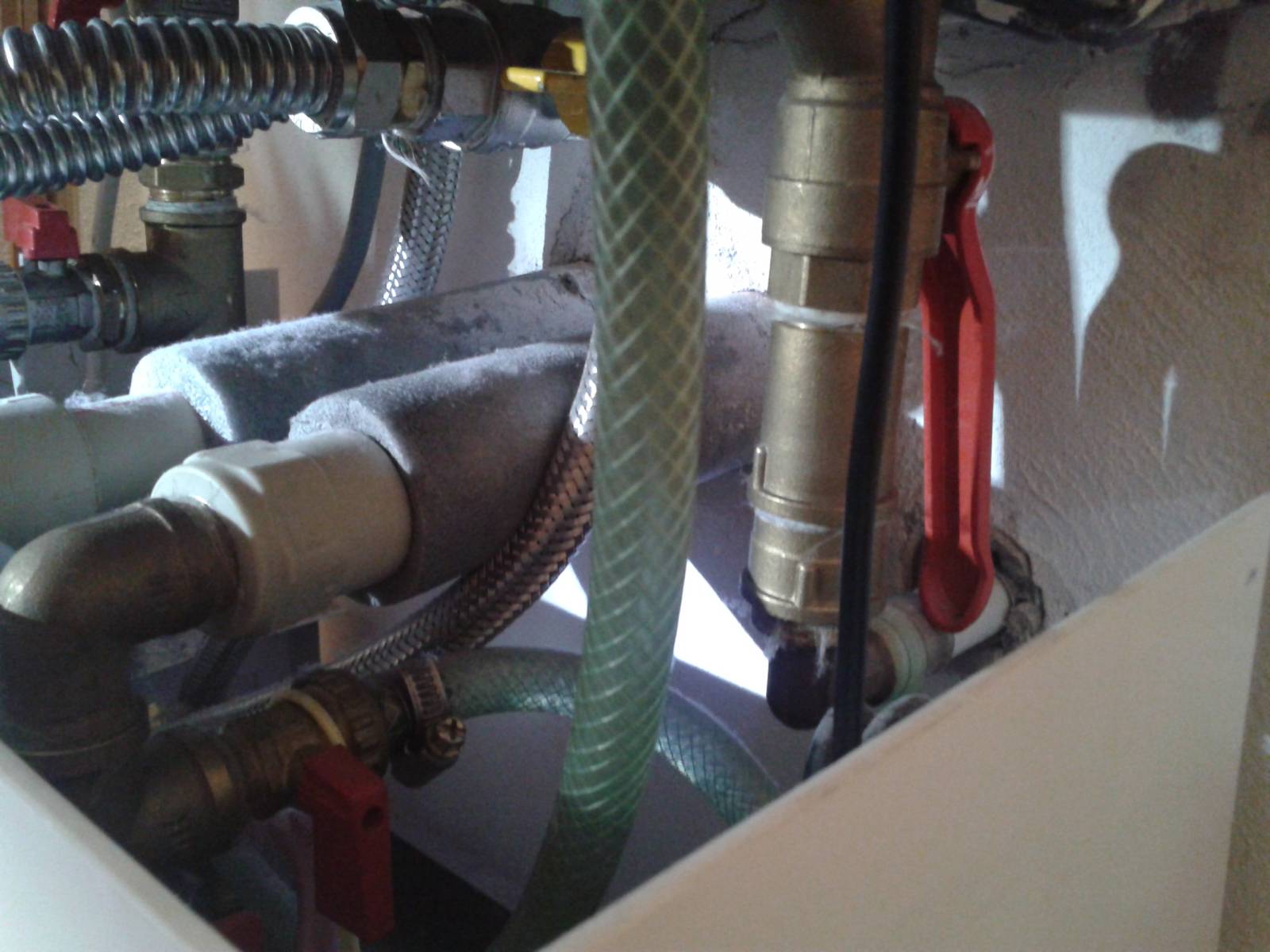

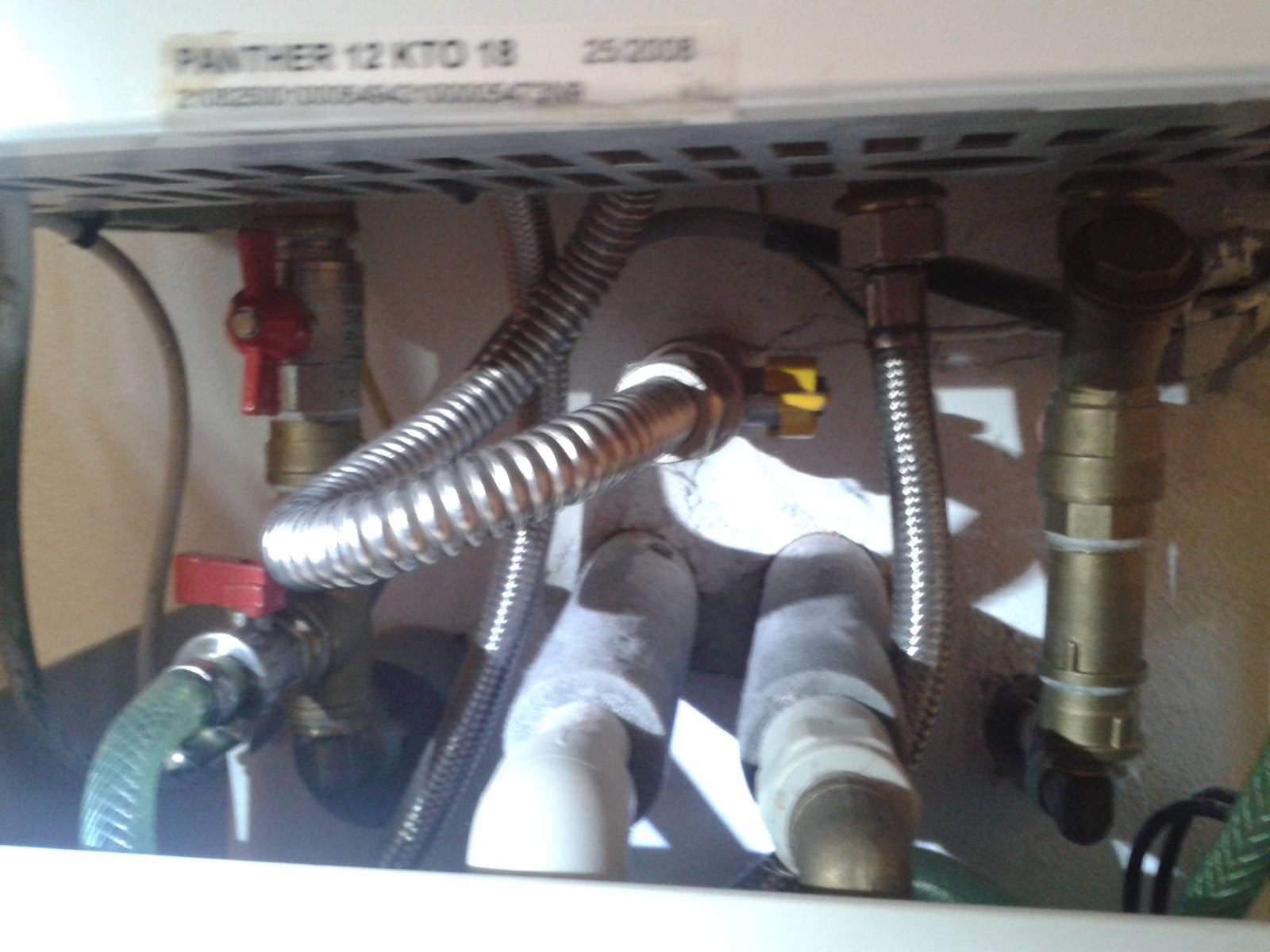

Ahoj. K příspěvku bych přidal. Na fotu hore je nalevo přívod studené vody pro její ohřev jako TUV do kotle. To je ten ventil s červeným motýlkem. Ventil s malou páčkou s hadicí vede do dalšího ventilu s malou páčkou, co je přidán na výtlak topení a zase je tu samozřejmě s hadičkou. Oba se otvírají pouze při připouštění a napouštění. Někdy se to připojuje napevno plastem se šroubením. Při tom připouštění se nemusí vypínat teplá voda TUV na půl dne. Stačí vypnout na chvíli vytápění až poklesne vytápěná voda a pak nebude hrozit nějaké prasknutí výměníku v kotli. Ta trubka s ventilem s velkou páčkou na spodním fotu by mohl? být přívod TUV k výtokům. K umyvadlu, vaně, dřezu, k pračce či jinam. Ale, má to filtr a tak to asi bude spíš spátečka k čerpadlu. Je to trochu zmatečné. S jistotou se ty rozvody rozpoznají po zatopení. Teplá bude vývod, spátečka chladná a po chvíli se ohřeje taky. Teplý vývod pro TUV se taky ohřeje při puštění vody z nějakého kohoutku. Malůvka v návodu ke kotli to jistí. Teda většinou.
