Výklopný stůl

Od: Datum: 15.12.13 13:01 odpovědí: 6 změna: 15.12.13 21:19

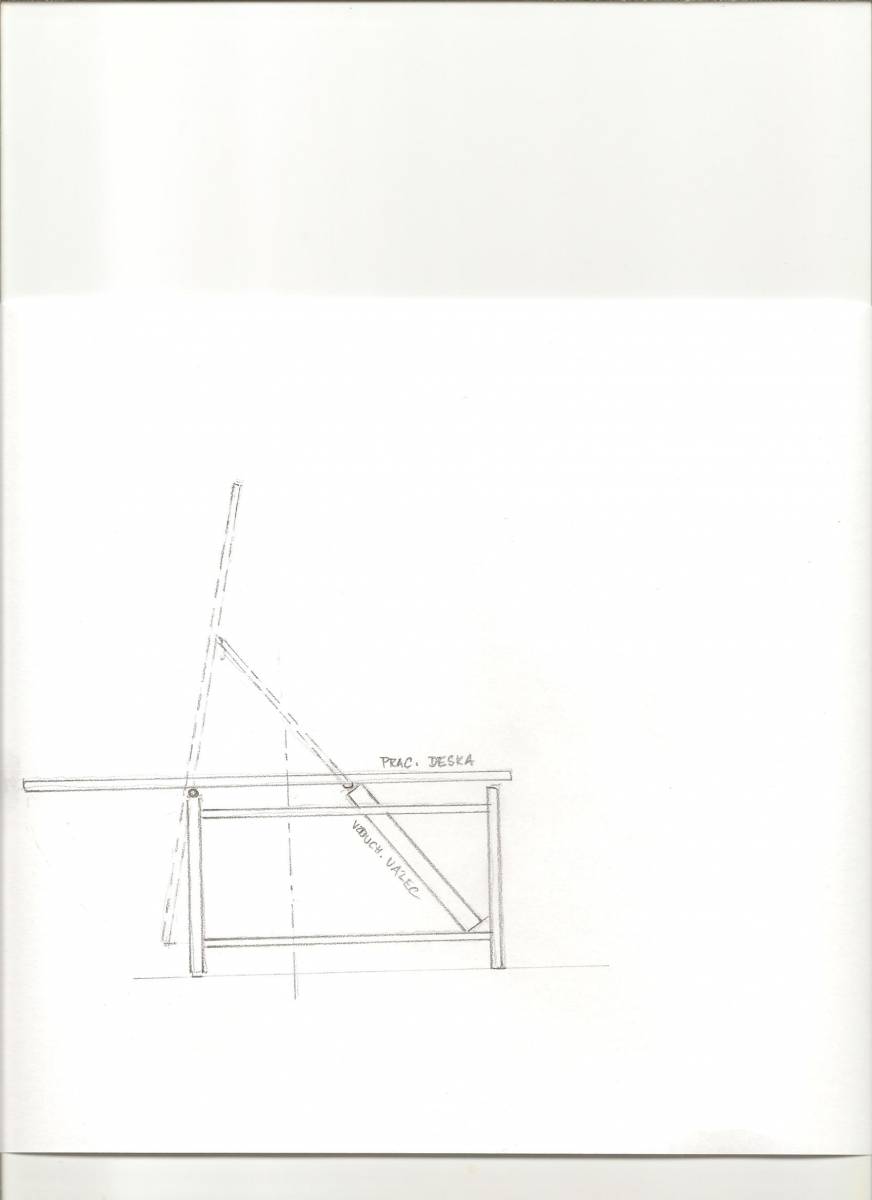

Dobrý den.Řeším problém s výkloným pracovním stolem na řezání a přípravu skleněných tabulí na řezání.Přikládám svůj nápad vyřešení těžiště pro dobrou funkci vzduchového pístu o délce 70cm.Nemá s tímto principem nějaké zkušenosti?Tabule skla 3mm o rozměrech 2,5x 1,8m váží cca 45 kg.Díky za odpovědi.


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: pepa5
Datum: 15.12.13 13:03

Datum: 15.12.13 15:32
avatar

Podle mě je to naprosto v pohodě. Ostatně podobné stoly používají běžně výrobci oken k montáži kování atd. Není však nutné používat až tak dlouhý píst, stačí i kratší ukotvený blíže bodu otáčení stolu. Co je však velmi důležité - je rozhodně nutné osadit na obě strany pístu dvousměrné škrtící ventily, aby se dala regulovat rychlost pohybu stolu. Na řízení pístu stačí běžný pěticestný ventil s manuálním ovládáním.

Ohodnoceno: 0x

Od: pepa5
Datum: 15.12.13 15:47

Díky za odpověď.Já totiž dostal do ruk výkres,který se mi vůbec nelíbil a pochyboval jsem o funkčnosti.Tak jsem se to pokusil vyřešit sám.Viz obrázek.Chtěl jsem se jen zeptat ještě,jestli nemáte nějaký odkaz stránky třeba z youtubka,kde bych to viděl?Pepa

Od: mirek60
Datum: 15.12.13 21:19

Schema je použitelné a opravdu stačí kratší pístnice umístěná blíže osy otáčení. Ale pozor na navržený pohon vzduchem - vzduch pruží a se změnou těžiště se dramaticky zvýší rychlost pohybu pístu. a z pultu může být katapult. Samozřejmě ho lze s velkou pozorností ručně regulovat, ale použití jednoduchého hydraulického okruhu by bylo výrazně bezpečnější.

Ohodnoceno: 0x

Datum: 15.12.13 16:21
avatar

Tady je něco


Ohodnoceno: 0x

Datum: 15.12.13 21:18
avatar

Pěkné video, ale na větší stůl a s hydraulickým zvedáním


Ohodnoceno: 0x
